Таймер кормления

Roman17 фев 2015, 18:32 19469

Делюсь реализованным решением, которое мне очень понравилось. Был нужен девайс, который бы в любое время в один клик отключал бы мне на настраиваемый период времени определенное оборудование (в моем случае это помпы течения, автодолив и флотатор).

В кулуарах мне как только не предлагали извратиться, от мех. таймера (который мне просто не нравится и не дает возможность отключения в один клик), до фотореле, родом из ссср. Но мы простых путей не ищем )

Итак, компоненты:

1. Блок с DIN Легранд (150 р. в Леруа)
2. Пакетник (для отключения оборудования на более длительный срок при необходимости) - 60 руб.
3. Розетка на DIN РД-47: ... - 100 р.
4. Кнопка без фиксации: ... - 150 р.
5. Ну и самая важная часть, реле-времени PCR-513: ... - 1800 р.

Общая сумма сборки - 2260 руб.

Не особо дорого, учитывая, что сборка дает мне всё, что я хотел.

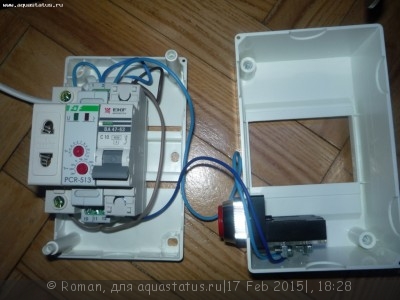

В разобранном виде:

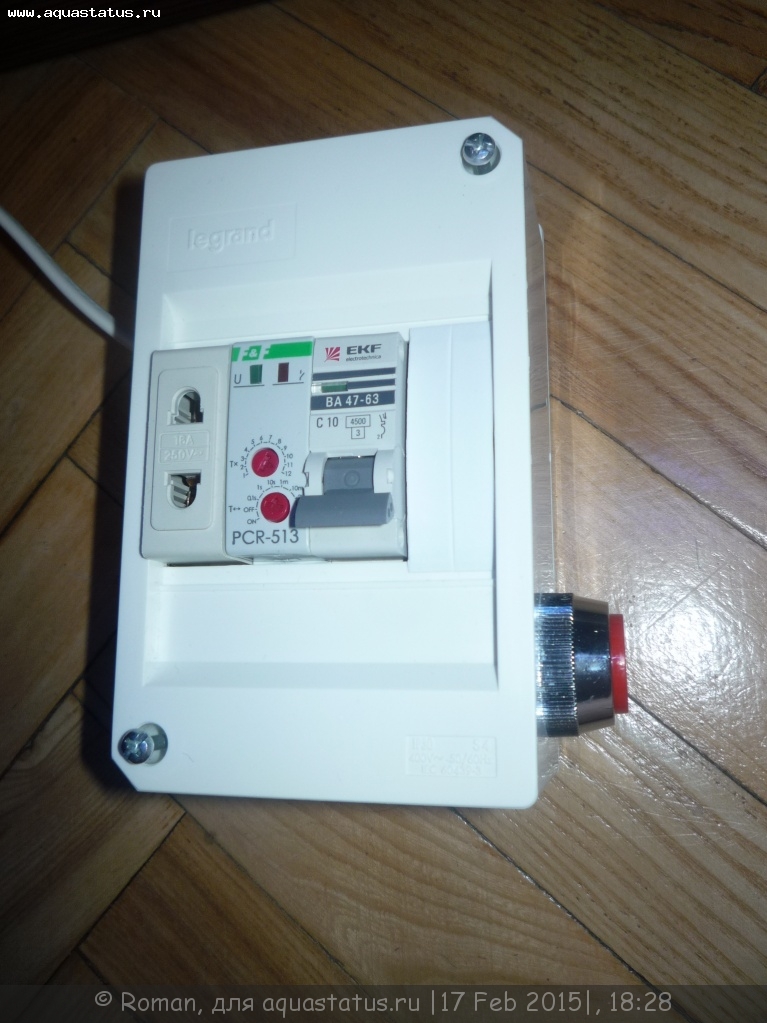

В сборе:

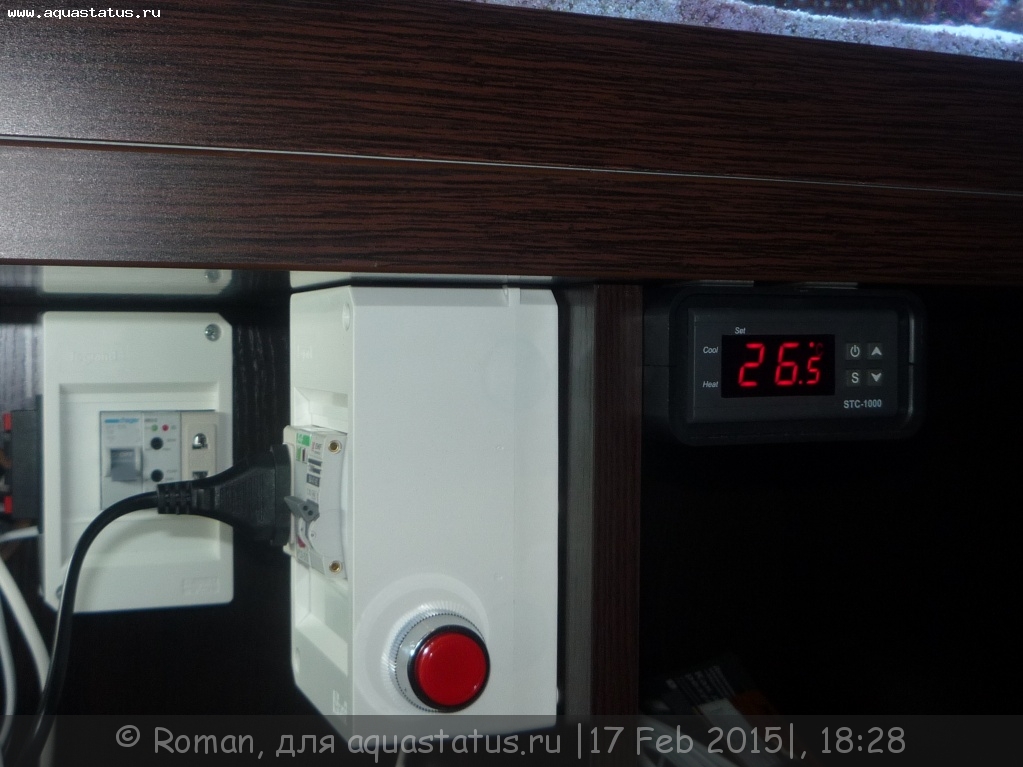

На месте:

Кнопку можно разместить как угодно, её можно вынести в любое место. Мне было удобно именно так - кнопку не видно, при этом она доступна в один клик при открытии двери ))

Принципиальную схему не рисую, думаю, тем кто возьмется собирать, и так будет понятно. Но если нужно - могу сваять.

snakebig17 фев 2015, 19:02

Roman 5. Ну и самая важная часть, реле-времени PCR-513: ... - 1800 р.

Меня бы жаба задушила. Электронное реле можно было бы впихнуть по типу розетки.

Roman17 фев 2015, 19:05

snakebig Электронное реле можно было бы впихнуть по типу розетки.

Непонятно о чем речь, давайте ссылку, но я сильно сомневаюсь, что будет обеспечен тот же функционал.

snakebig Меня бы жаба задушила.

Ну в морской аквариумистике одна рыбка часто стоит дороже, поэтому это не деньги. А на пресняк я бы такое ваять не стал.

snakebig17 фев 2015, 21:26

Roman Непонятно о чем речь, давайте ссылку

...
Сам такими пользуюсь на аквасе 4 штуки таких для разных задач

Roman17 фев 2015, 21:35

Прочтите внимательно, для чего был сделан мой таймер кормления, и расскажите, каким способом это можно реализовать через банальный электронный или механический таймер?

snakebig18 фев 2015, 07:06

Roman Прочтите внимательно, для чего был сделан мой таймер кормления, и расскажите, каким способом это можно реализовать через банальный электронный или механический таймер?

Не совсем понял, что данное устройство отключает, но предположу, что после нажатия на кнопку реле разрывает контакты, а через время опять включает?

Ю.В.18 фев 2015, 09:36

Да.

Metal18 фев 2015, 09:38

snakebig что после нажатия на кнопку реле разрывает контакты, а через время опять включает?

Да, именно так. Чтоб можно было покормить морской аквариум.
Прибор в море супер полезный и по цене не дорого.

snakebig18 фев 2015, 10:00

Чем кЕтай хуже?
...

dimetrius18 фев 2015, 10:10

А тем что все эти таймеры-розетки программируются на определюнное время суток, не успел на пару минут подойти к акве - голодовка или ручное отключение питания. А приборчик Романа срабатывает от одного нажатия кнопки в любое удобное время суток.

Roman18 фев 2015, 10:53

snakebig Чем кЕтай хуже?

Вы думаете, я от хорошей жизни стал собирать эту коробочку? )) Или, что я не могу что-то купить на ибее? Наивный человек.
Все китайские таймеры/дистанционные розетки в большинстве своем не подходят для реализации этой цели, т.к. большинство из них НОРМАЛЬНО ЗАКРЫТЫЕ, т.е. при включении в сеть - выключены. Далее, они работают с привязкой ко времени. У тех вариантов, которые относительно подходят после доработки - мелкая кнопка, а искать в потемках тумбы мини-кнопку - не мой путь, перепаивать - тем более. )))
Я с трудом нашел у китайцев всего один вариант, который можно было бы допилить, значительно вмешавшись в конструкцию, НО белорусское реле при любом раскладе внушает мне много больше доверия, чем китайская хрень.

Поэтому давайте так, прочтите первый пост, там в одной фразе описана схема действия девайса. Если есть то, что реально аналогично работает, то показывайте, рассказывайте и давайте ссылку, а просто кидаться ссылками на устроиства, не имеющие ничего общего с описанным - не нужно.

ЗЫ Оттестировал девайс, несмотря на мои основные опасения в плане погрешности времени задержки - работает идеально. Выставил 10 мин, включает через 10 мин и 3 сек.

Добавлено спустя 3 минуты 34 секунды:
ЗЫ.ЗЫ Я кстати был неприятно удивлен, когда не нашел подобного устроиства в доступной продаже у китайцев.
Вероятно, спрос у моряков не так велик или народу не лень нажать кнопку на пилоте (а потом забыть про это и положить весь аквариум :ny_tik: ).

Ю.В.18 фев 2015, 10:56

Roman Вероятно, спрос у моряков не так велик или народу не лень нажать кнопку на пилоте (а потом забыть про это и положить весь аквариум

Вероятно, народ не так привередлив- им достаточно тумблера- переключателя "нагрузка-звонок" :-) Кстати, и места меньше занимает :hi_hi_hi:

Roman18 фев 2015, 11:00

Ю.В. Вероятно, народ не так привередлив

Я не переношу, когда мне неудобно.

Кстати, расскажу, изначально я планировал именно то о чем пишет Юра, т.е. просто повесить на кнопку зуммер на батарейках через реле. Отключили пилот - зуммер заорал, включили - заткнулся.
Но я очень рад, что не смог найти зуммера с приличным звуком ибо эта схема убога и порнографична ::yaz-yk:

А то что девайс стоит 2 рубля, так я уже говорил, в море другой порядок цифр. Там +- 2 рубля погоды не делают (

Metal20 июн 2015, 10:51

Сегодня пришел китайский аналог, реле времени ...
Буду собирать. Как сделаю, покажу в теме.

Metal20 июн 2015, 13:27

Ром, я смотрю ты кнопкой только одно что то разрываешь, либо фазу, либо ноль. Так можно разве? По моему только фазу разрывать можно, ноль нет. Или ты нашел, где фаза и где ноль и таймер включался в розетку только в одно положении?

Roman20 июн 2015, 16:06

Дим, логически роли не играет, что рвать.
Технически правильнее рвать фазу, я прозвонил когда втыкал, но это вообще не обязательно.

AndreBens20 июн 2015, 22:59

Ещё есть такой девайс, называется вневмовыключатель. У меня такой где-то лежит. Возможно, мой работает на включение. Выглядит как кнопка на выключателе для скрытой проводки. Надо глянуть. Модель родом из СССР. Поищите, может есть современные аналоги на выключение. Там принцип такой - при нажатии на кнопку из резинового резервуарчика выкачивается воздух. Время регулируется поджимом пружинки.похоже на то, как присоску отдирают от стёкла с разным усилием. Она неизбежно будет оторвана. Работает стабильно, интервал конечно не до секунды. Там в принципе нет такого, чтобы кнопка осталась нажатой. Неизбежно пружина её отожмет. Надо глянуть. По памяти, до 10 минут вроде. Периодически нахожу этот девайс и нажимаю - работает. Лет 20 валяется. Но, повторю, моя модель возможно работает только на замыкание. Разумно предположить что могут быть на размыкание. Может пригодится эта информация. Если интересно -найду и покажу. Пишу и думаю-дежавю. Вроде уже писал где-то.

Metal20 июн 2015, 23:14

Так, свое реле собрал, все работает. Может работать как нормально включеный и на оборот. Нам как раз надо нормально включеный.
От 1 до 3 минуты мой экземпляр не работает, не прерывает. 4 минуты отработал точно. Сейчас тестирую на 10 минут. Потом спать пойду. Завтра соберу все в коробочку и сделаю фото.

зы мой таймнр выходит значительно дешевле. Ну лишь бы надежный еще был. Хотя фирма ОМРОН, не плохая.

Добавлено спустя 7 минут:
Все работает. Завтра соберу и фото покажу, дам ссылки и цены.)

Metal21 июн 2015, 17:05

Ну что, сделал что обещал!

В сборке таймера участвовали))

Реле задержки включения/отключения времени 300р ...
Блок с DIN на 64мм посадочное место 31р
Розетка на DIN рейку 113р
Пакетник одинаврный (для прерывания напряжения) 45р
Провод с вилкой + метр провода 40р
Итого 529р

Можно было бы собрать с кнопкой, но не нашел подходящую в продаже, в нашей глуши. Нужна кнопка без фиксации, нормально включеная, чтоб держала не менее 4-6а. Подобные кнопки стоят на станках, красного цвета!
Прерывать пакетником или кнопкой, можно хоть фазу, хоть ноль. Но по уму конечно же надо рвать фазу или все вместе, если надо отключать на длительный срок, а не только для включения реле.

Добавлено спустя 7 минут 27 секунд:

Roman21 июн 2015, 18:38

Цена гут.
В этом корпусе девайс фигово смотрится, я б его делал в закрытом, ибо один раз отрегулировал и забыл, т.е. доступ к таймеру не нужен по сути.

У тебя пакетник вместо кнопки?

Мой такой же таймер уже на почте, как дойду - тоже соберу, выложу свой вариант оформления.
