Таймер задержки кормления

[Roman Roman Администратор]

Никто не встречал такого устроиства за разумные деньги или в виде мастеркитовского набора?

Суть сводится к следующему: таймер воткнут в розетку, в таймер воткнуты устроиства течения. На таймере есть кнопка, которая на определенное время (5 минут, например) отключает питающиеся от него устроиства. Потом включается.

Искал тут, искал на ибее - ничего не нашел, кроме единственного девайса за 2500 с невнятными характеристиками.

[dimetrius dimetrius Житель]

Кормление происходит не по таймеру а когда сам нажмёш кнопку, в удобное для себя время?

Добавлено спустя 6 минут 45 секунд:
...

Добавлено спустя 9 минут 32 секунды:
Вот простое самодельное - ...

[Roman Roman Администратор]

Кормление происходит не по таймеру а когда сам нажмёш кнопку, в удобное для себя время?

Ес.

Дим, PCR 513 - хорошо. Спасибо. Цена относительно разумна. 1.2-1.5 рубля. Только придется это собирать в удобоваримый блок и розетку с кнопкой к нему прикручивать.

Добавлено спустя 55 секунд:
Для второго варианта придется схему собирать и паять. И задержка смешная - не вариант.

[dimetrius dimetrius Житель]

PCR 513

Это я как пример показал, вариантов куча, ищи просто - реле с задержкой включения, думаю и дешевле можно найти, и компактнее. Ну а розетку и кнопку само собой.
А второй вариант тоже для примера, говорят 1-60 секунд, а на схеме - 1 резистор 1-10 секунд, а второй >60 секунд :nez-nayu: , хз что там в реале получится. :-)

[Водолаз Водолаз Новичок]

Вот есть дешёвое устройство ...

[Ssnaken Ssnaken Посетитель]

Всем привет. Ребята,нужна помощь электронщиков. Есть у меня автокормушка Resun.Хорошая штука,но мне понадобилась она для других целей. Потом расскажу,если интересно будет. Так вот,мне нужно,что бы двигатель делал не полный оборот за цикл,а пол оборота. Я уже голову поламал,как можно это устройство перестроить. Может у кого есть идеи на этот счет.

[serg_42 serg_42 Профессионал]

Так вот,мне нужно,что бы двигатель делал не полный оборот за цикл,а пол оборота.

Фото "потрохов" есть?
Как правило, такие задачи решаются установкой дополнительного сухаря или установкой дополнительного концевого выключателя.

[Ssnaken Ssnaken Посетитель]

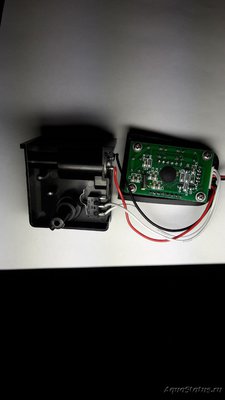

Короче суть дела. При нажатии кнопки кормления,моторчик запускается и крутит вал,на котором крепится сама кормушка. На валу видно два среза,(один я проделал). Короче вал начинает крутиться и нажимает на концевик и так пока срез не отключит концевик и мотор останавливается. Я пропилил с другой стороны срез,надеясь,что он отключит мотор,но он все равно делает полный оборот . Ну вот как то так.

[serg_42 serg_42 Профессионал]

пропилил с другой стороны срез,надеясь,что он отключит мотор

Правильное решение. :co_ol:

но он все равно делает полный оборот

Если на самодельной лыске (на срезе) концевик срабатывает надёжно, но вал таки делает полный оборот, то тут ИМХО единственный вариант - снизить скорость вращения двигателя.
Китайцы, видимо, специально зашили в программу задержку на анализ активности концевого выключателя, на случай если батарейки дохлые и лыска покидает зону концевика медленно и с дребезгом.
Я бы, для начала, замерил бы мультиметром напряжение и ток на моторчике, пока он крутит редуктор.
После этого, можно принять адекватное решение, что и как вколхозить, чтобы снизить скорость вращения.
В простейшем варианте туда просятся резистор и параллельно ему "пусковой" электролитический конденсатор.

[Ssnaken Ssnaken Посетитель]

Я об этом и думал,что бы включить RC,только куда их лепить. На мотор или на концевик.

[Ssnaken Ssnaken Посетитель]

Привет. Наконец то забрал тестер с дачи. Замерял: имеем- при работе моторчика 3 вольта, 0,01 ампера. Как теперь подобрать RC?.Заранее спасибо.

[serg_42 serg_42 Профессионал]

при работе моторчика 3 вольта, 0,01 ампера

Я бы для начала поставил последовательно с моторчиком резистор на 100 Ом.
Абсолютно любой мощности, можно переменный, если есть в наличии, примерно на 200 Ом.
Пока без конденсатора.
Напряжение на моторчике (с резистором на 100 Ом) упадёт примерно до 2 вольт или чуть ниже. Крутить будет медленнее.
Чисто посмотреть, что из этого выйдет.... А дальше оно видно будет.

[Ssnaken Ssnaken Посетитель]

Ок. Спасибо,буду пробовать.

[serg_42 serg_42 Профессионал]

Ок. Спасибо,буду пробовать.

Если под рукой нет резистора, то вместо него можно поставить 1..2..3 диода 1N4007 (последовательно).
Оно даже это будет лучше чем резистор, ибо каждый диод будет стабильно "отбирать" у моторчика примерно 0,65 Вольта, независимо от тока.
Эти диоды можно выдернуть из плат старых энергосберегающих лампочек. Там их в каждой лампе по 4 штуки минимум:

Все они с полоской на катоде и подписаны.
Припаивать полоской в сторону минуса.
Предварительно желательно проверить каждый диод мультиметром в режиме прозвонки диодов (дисплей должен показывать в одну сторону около 0.6, в другую - бесконечность):

[serg_42 serg_42 Профессионал]

Припаивать полоской в сторону минуса.

Диоды припаивать надо так (в разрыв красного провода, если на нём "плюс"):

"Красные" диоды снижают напряжение на моторчике, "синий" диод стравливает ЭДС самоиндукции моторчика в момент его остановки.

[bei46 bei46 Участник]

Я пропилил с другой стороны срез,надеясь,что он отключит мотор,но он все равно делает полный оборот .

Подозреваю, что не останавливается на Вашем пропиле из за того, что сигнал на запуск движка, посланный "кляксой" контроллера, в момент сработки микрика на Вашем пропиле, еще не снят, поэтому его наличие игнорируется. Как, например, в часовой микросхеме 176ИЕ12 минутный импульс длится 40+20 секунд. Поэтому надо менять схему контроллера на самодельную. Я бы делал так. :-):

[Ssnaken Ssnaken Посетитель]

Всем привет. Попробовал переменный резистор один,сработало. В итоге нашел вот такую схемку. Работает на ура. Останавливается на пол оборота.

[serg_42 serg_42 Профессионал]

Работает на ура.

Я бы коллектор-эммитер зашунтировал диодом (катод - в сторону коллектора).
А то оно не по фэншую, ибо в момент останова моторчик генерит ЭДС самоиндукции, а ей надо куда-то стекать.
2 кОм R1+R2 может и не хватить, чтобы обезопасить транзистор от микропробоя обратным напряжением :nez-nayu:

[Ssnaken Ssnaken Посетитель]

Спасибо за подсказку. Прийду домой доделаю.

[Ssnaken Ssnaken Посетитель]

А диод какой использовать ?
