Самодельный кран тонкой регулировки

[alwspb alwspb Житель]

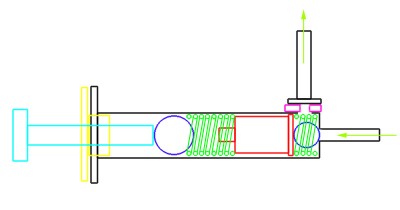

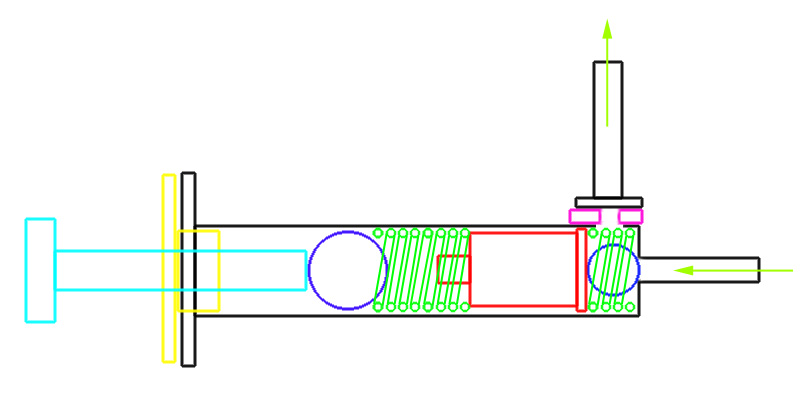

1) черным - два шприца. Основной - на 2 мл, второй шприц - на выход,
инсулиновый.
2) синим - два шарика. Один входит внутрь пружины и поджимаясь ко входу
перекрывает поток газа, второй - со стороны винта, передает усилие на
приужину, поджимающую шток.
3) Зеленым - две пружины. Та, которая со стороны входа не дает залипнуть
поршню и отживает его от перекрывающего шарика, если откручиваешь кран.
Вторая - передает усилие на поджимающий шарик. Вторая пружина должна быть
раза в 2-3 сильнее первой.
4) Красным - шток (поршень).
5) Желтым - гайка, приклеенная к шайбе, которая привинчена к корпусу
шприца. По гайке ходит регулировочный винт.
6) Голубым - регулировочный винт.
7) Фиолетовый - пористая резина, через которую инсулиновый шприц прижат к
корпусу основного шприца (там отверсие сделано для выхода газа). Сначала
за ушки инсулинового шприца затянул двумя хомутами-стяжками, затем замотал
нитками и залили эпоксидкой.

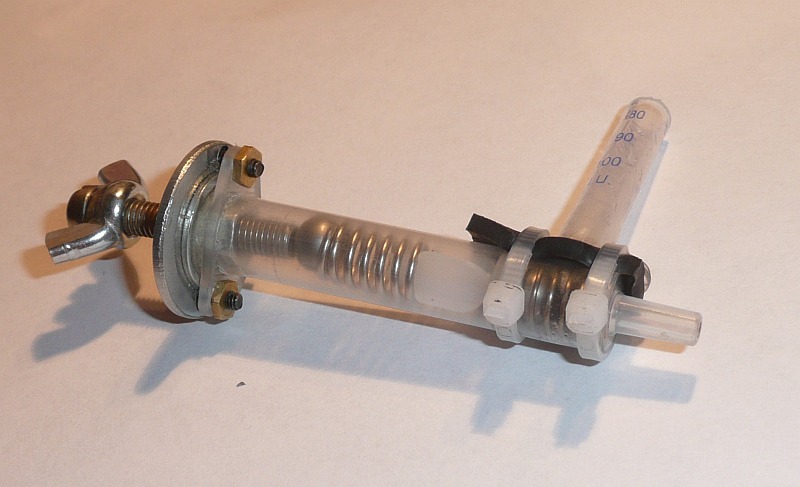

Идею придумал по дороге с работы домой, а собрал все дома за полчаса,
благо все имелось в наличии. Проверил с велосипедным насосом - оказался
довольно большой диапазон регулировки.

[Ю.В. Ю.В. Старейшина]

Как идея- интересно. Но для практического применения нужно проверять. Месяцев несколько. Сомнения такие.
1. СО2 очень текуч. А микропорка, как и любая резина, под постоянной нагрузкой имеет свойство проседать. А п/э хомуты- наоборот вытягиваться. Отсюда- достаточно высокая вероятность утечек месяцев через 1-2-3.
2. СО2, если во влажном воздухе, достаточно агрессивен- простую резину вполне может разъесть- опять утечки.
3.Эпоксидка к п/э не прилипает, увы.
Как проверите- обязательно отпишитесь.

[alwspb alwspb Житель]

Эпоксидка - чтобы зафиксировать капроновую нить, которой туго все затянуто. Резина - со стороны низкого давления, там утечки нестрашны.
Но проверять - надо, Вы правы. До этого у меня дело дойдет не сразу.
Пока выложил, как идею.

[Ю.В. Ю.В. Старейшина]

со стороны низкого давления, там утечки нестрашны.

И на низкой стороне утечки приводят к более частым перезарядкам. Влияет даже диффузия через стенки латексных трубок.

[alwspb alwspb Житель]

В качестве прокладки можно кусочек силиконового шланга поставить - даже удобнее будет

[dimetrius dimetrius Житель]

Мне думается - не долговечно как-то :nez-nayu: . Поршень всегда на одном месте - цилиндр растянется и будет пропускать.
Инсулинку толком не притянеш - цилиндр деформируется, будет заедать или опять-же травить.
Шарик лежит на пластике, без уплотнения ( жесткого гнезда с точной обработкой) - неточность регулировки (с игольчатым, и-то не всегда угадаеш).
Довольно сильная пружина - не оторвёт-ли донышко шприца? :nez-nayu:
Идея хорошая, но не для шприцев.
Вот если вместо шарика закрепить пластиковую иглу и пружину (отжимную) послабже?
И выход газа продумать (без отверстия в стенке)

[alwspb alwspb Житель]

Все возможно. Проверку поставлю. Сейчас доделаю генератор CO2 на основе карбоната калия (уже нашел, где купить) и поставлю на проверку.

[dimetrius dimetrius Житель]

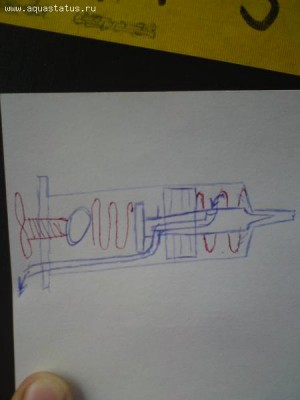

Вот что-то вроде этого

Ну я и наворотил иглу :-) , как-то бы упростить.
И пружину (нажимную) сделать как можно короче, для точности регулировки.

Добавлено спустя 7 минут 29 секунд:

Сейчас доделаю генератор CO2

Не забудь выложить, для " :-): :dr_ink: потомков"

[niz niz Свой на форуме]

Чёт как то (по ИМХО) многовато деталек, куда проще сделать из зажигалки, да и утечек там почти нету!

[dimetrius dimetrius Житель]

куда проще сделать из зажигалки

Это точно, но и там, и здесь давление будет "гулять", точно не настроиш.
Нужен редуктор как заводской, в нём давление стабилизируется самим давлением, а регулируется только колличество газа на выходе.

[Ю.В. Ю.В. Старейшина]

Ребята. На браге вы все равно стабильности без редуктора не получите- хоть десять кранов ставьте))) А на генераторе Юрия-TPV давление достаточно стабильно весь цикл работы. Включение- выключение на давление (в пределах очень небольшого гистерезиса) влияния не оказывает. Один раз настроив компрессорным краном (уходит 5-15 минут. От чего зависит, могу рассказать, если спросите в соответствующей теме), все остальное время им не пользуешься. Только вкл-выкл вторым краном. Тему читайте внимательно :hi_hi_hi:

[dimetrius dimetrius Житель]

А на генераторе Юрия-TPV

Реклама ? :pi_rat: :-)
А почему-бы не сделать редуктор, вещ нужная :smu:sche_nie:

[Ю.В. Ю.В. Старейшина]

Реклама ?

Нет, уже признанное, в общем, среди первопроходцев, название)))

А почему-бы не сделать редуктор, вещ нужная

На, дорабатывай. Бюджетный редуктор для средних давлений В таком виде принципиально работает, но уплотнения слабоваты. Да и шарик воздушный чем-то заменить не мешает. Валяется у меня новый вариант. Летом начал делать а потом забросил. Ремонт. Может, как-нибудь закончу. Если ты не опередишь))
Упс, не заметил, что ты там отписывался летом))) Ладно, по блату- разгребу, найду свою доработку- выложу. Только она не доделанная)))

[dimetrius dimetrius Житель]

В таком виде принципиально работает, но уплотнения слабоваты. Да и шарик воздушный чем-то заменить не мешает

ВоОт.

ты там отписывался летом))

Там то-же полно слабых мест. :smu:sche_nie:

найду свою доработку- выложу

Будем думать :ps_ih:
