Как подключить ЭПРА 2х36, крышка JUWEL

[Aalozavr Aalozavr Посетитель]

Всем, привет.
Очень нужна помощь уже сломал себе голову.

У меня крышка Ювеловская, в ней 2х30Вт лампы, старый ЭПРА заводской походу сломался. Купил новый ЭПРА и подключить никак не могу.

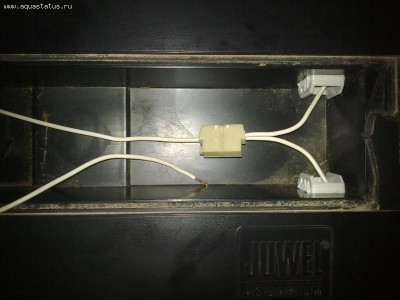

Всего три провода отходят от двух ламп и как их правильно впихнуть не понимаю, не работает и все. Что не так понять не могу.
Помогите, пожалуйста, разобраться:))

[финн финн Житель]

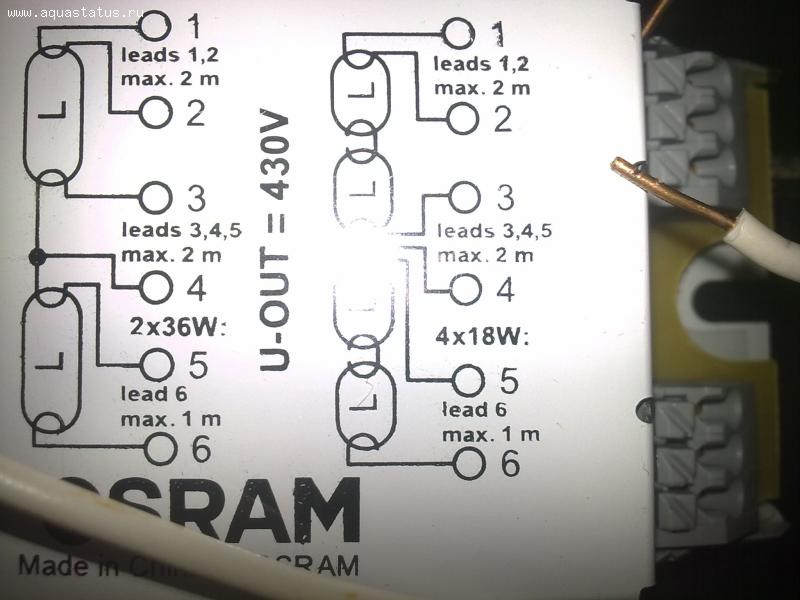

та схема что слева для вас подходит,а провода от патронов судя по картинке сдвоенные,соедините по левой схеме и всё заработает.

[Aalozavr Aalozavr Посетитель]

Подскажите, пожалуйста, какой проводок в какой номер втыкать. Я использовал левую схему и что-то ничего не получалось,правй провод втыкал в 4, левый верхний провод в 1, левый нижний в 6.

[bosmat bosmat Профессионал]

Провода одножильные? Если да то у вас явно нехватает еще как минимум 4,с каждой стороны лампы выходят по 2 провода.

[Aalozavr Aalozavr Посетитель]

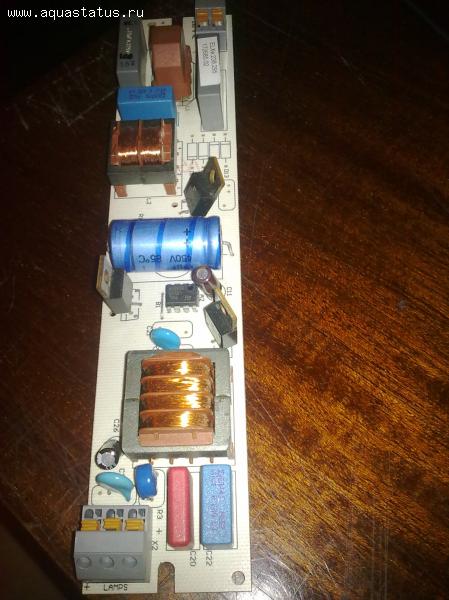

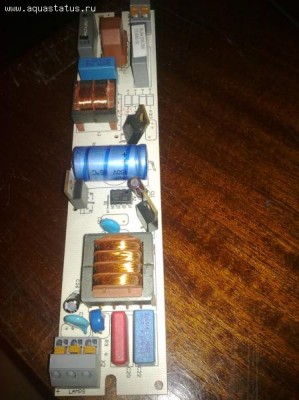

Вот старый Ювеловский ЭПРА. Раньше все светило.
Там втыкалось как раз три провода и дырочек было три, а теперь дырок 6шт, а провода три и как подключить чтобы горела не понимаю :))

[финн финн Житель]

Чего то явно не хватает-так две лампы работать не могли. :ne_vi_del:

[Aalozavr Aalozavr Посетитель]

Но все-таки разобрав крышку там был именно такой ЭПРА и именно так подключен и все работало, а вот с новым ЭПРА такое подключение как понимаю не катит и что делать неясно,т.к. точно такой же Ювеловский ЭПРА я вряд ли найду,а с этим за 1000р делать! :)))

[финн финн Житель]

Соедините лампы по левой схеме и будет вам счастье.

[greblin greblin Старейшина]

:-) Вам надо полностью переделывать провода . Соединяйте по левой схеме ( попроще ) .

[Aalozavr Aalozavr Посетитель]

Соедините лампы по левой схеме и будет вам счастье.

Скажите, как соединить по левой схеме, т.к. то что соединять нужно по левой схеме, а не по правой и так прекрасно понимаю :))

[Metal Metal Старейшина]

Ведите от патронов новые провода!

[Ник525 Ник525 Посетитель]

сфотографируйте сами лампы и патроны (в местах клем). Вполне возможно что старый эпра был мощный и работал на две лампы, или же у вас стоял поджиг по типу галогеновых ламп.

[Aalozavr Aalozavr Посетитель]

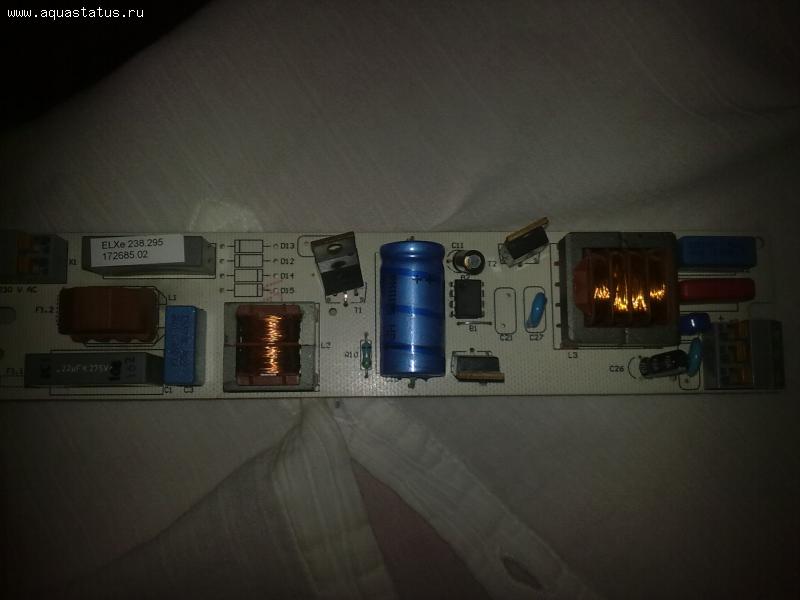

Старый ЭПРА работал на две лампы(фотки прилагаю), в итоге получаем две лампы,один ЭПРА,и три провода от двух ламп.(Это просто головоломка какая-то я уже в шоке!!!).

Для меня как несведующего в электрике картина вырисовывается такая:

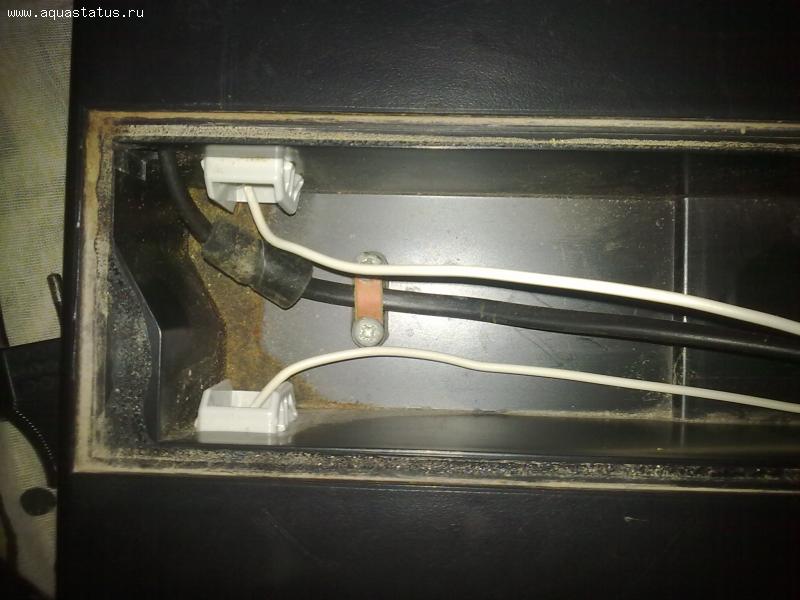

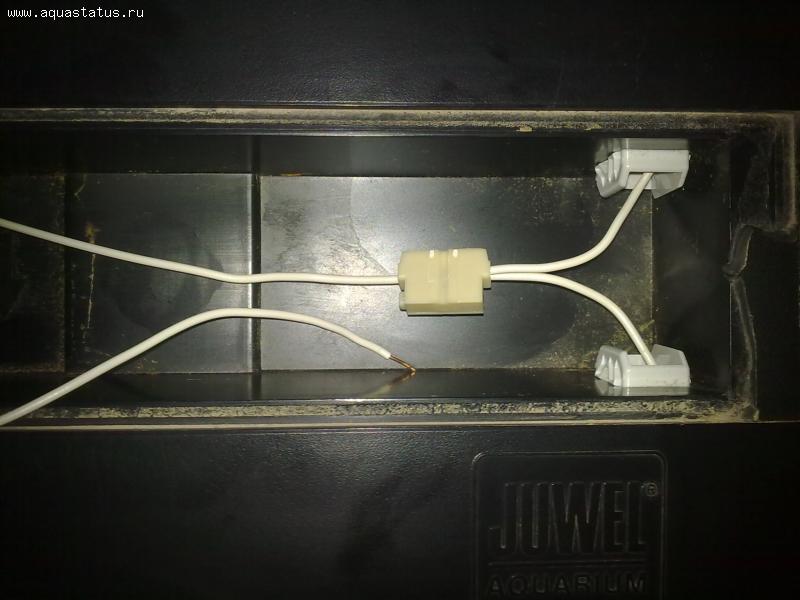

Есть две лампы, с одной стороны два патрона и с другой. С одной стороны от одного и от второго патрона идет по проводу(2-а проводас одной стороны). С другой стороны, также два патрона, от каждого идет провод,совмещенный в один провод.
Т.е. имеем три провода, в старом ЭПРА как раз было три дырки для них, в новом дырок 6шт. Что нужно изменить в моей крышке, чтобы заработал новый ЭПРА :)))

P.S. Можно чёкнуться конечно:))Если нужны еще какие фото, говорите, обязательно выложу

[Metal Metal Старейшина]

Вы посмотрите как соединены между собой смежные патроны.

[Aalozavr Aalozavr Посетитель]

Я правильно понимаю, что мне нужно два находящихся рядом патрона откорячивать от крышки и смотреть как там идут провода???

[bosmat bosmat Профессионал]

Вы постоянно фотографируете не то что надо,лампы и патроны мы видели,покажите как к патрону подсоединены провода ,вот у меня в руках патрон и видно два провода которые идут через разъемы на нить накаливания лампы,что у вас непонятно,возможно применялась схема прямого поджига (как то так).
Вам же надо добавить провода как положено к каждому контакту и подсоединить к ЭПРа.

[Aalozavr Aalozavr Посетитель]

Вы постоянно фотографируете не то что надо,лампы и патроны мы видели,покажите как к патрону подсоединены провода ,вот у меня в руках патрон и видно два провода которые идут через разъемы на нить накаливания лампы,что у вас непонятно,возможно применялась схема прямого поджига (как то так).
Вам же надо добавить провода как положено к каждому контакту и подсоединить к ЭПРа.

Всё понял, буду корячить патроны и смотреть что там к чему. Фотки выложу :))

[Алекс Алекс Старейшина]

Что то вы уж глубоко закопались )))
Лампы ставьте, к эпра подключайте так; 1 одиночный, 2 другой одиночный, 3 спаренный.

[Metal Metal Старейшина]

Саш, там с каждого патрона по одному проводу идет, нужно их разбирать и пускать по два.

[Aalozavr Aalozavr Посетитель]

Вот фотка патрона, из всех 4-ех патронов выходит по одному такому проводу.
