Как подключить провода к ЭПРА

Ксандр05 май 2013, 19:48 12730

Добавлено спустя 28 секунд:
Ребята, вот всё мучаюсь с подключением проводов к ЭПРА QTP5 2х24. Вроде патроны с лампами к ЭПРА присоединил, а вот сеть никак не получается...Купил 2 провода с выключателями, как их присоединить (фото 4)

Добавлено спустя 1 минуту 59 секунд:

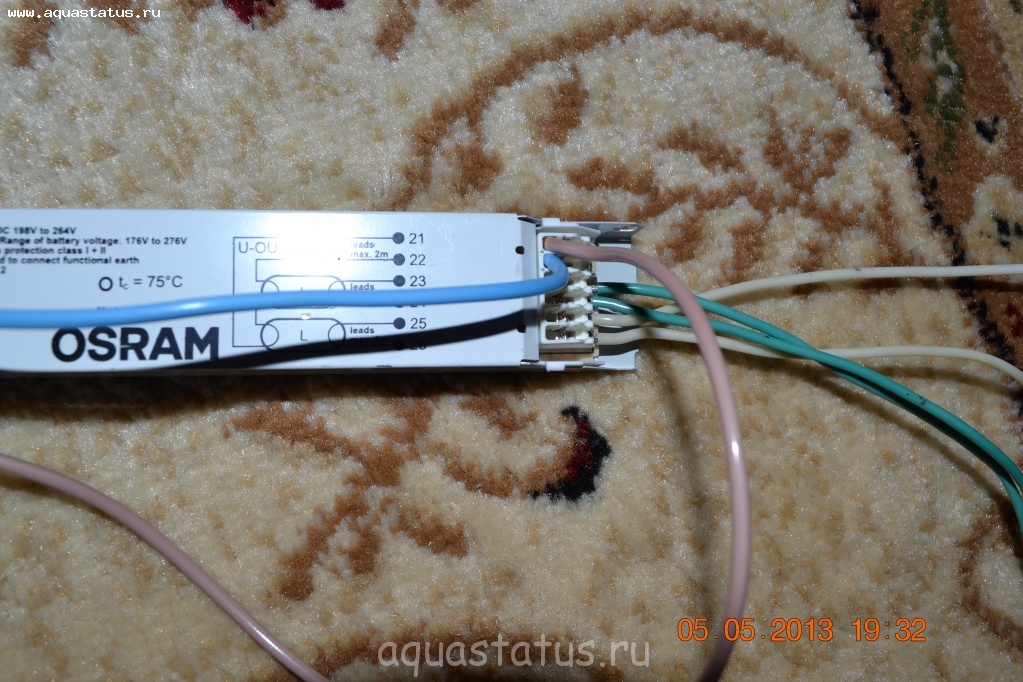

Фото Как подключить провода к ЭПРА (photo#38664)

Добавлено спустя 1 минуту 33 секунды:

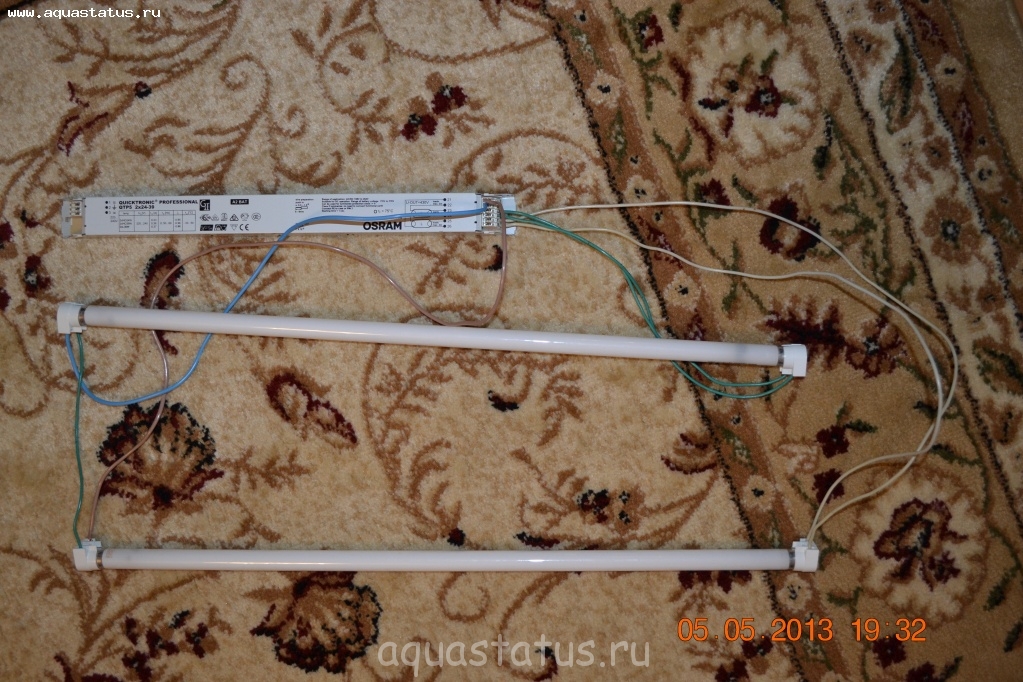

Фото Как подключить провода к ЭПРА (photo#38665)

Metal05 май 2013, 19:49

Ксандр Ребята, вот всё мучаюсь с подключением проводов к ЭПРА QTP5 2х24. Вроде патроны с лампами к ЭПРА присоединил, а вот сеть никак не получается. Купил 2 провода с выключателями, как их присоединить

А чего там не понятного?
С обратной стороны три контакта, 1 и 2, в сеть, контакт 3 это заземление.

Ксандр05 май 2013, 19:53

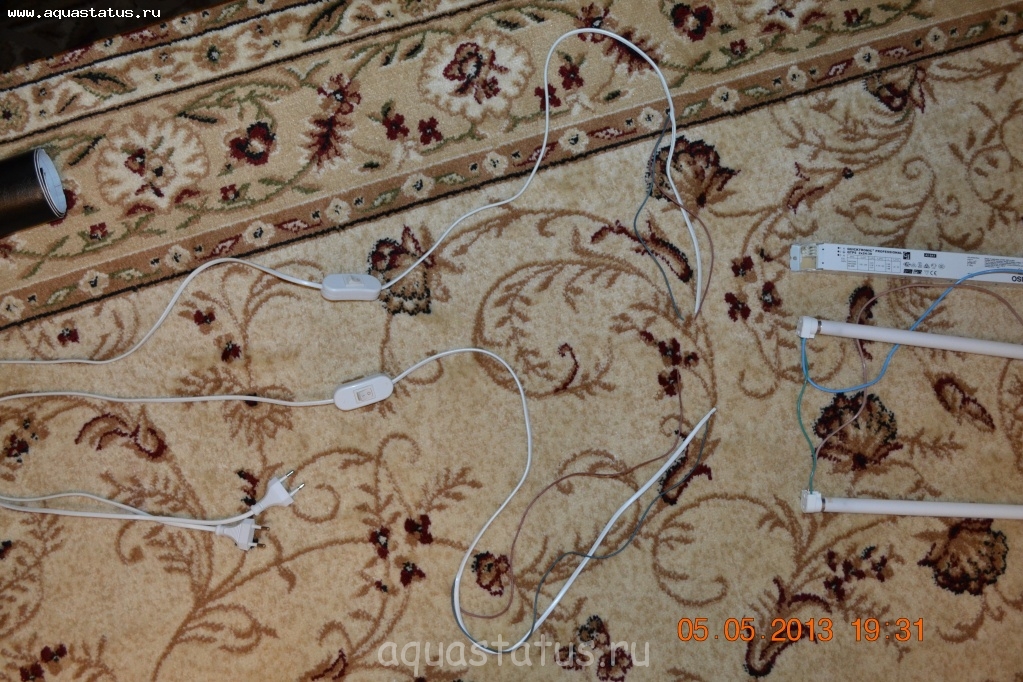

Фото Как подключить провода к ЭПРА (photo#38666)

Добавлено спустя 1 минуту 42 секунды:
То есть пользоваться можно будет только одним выключателем? Один провод (фаза) вставляем в контакт 1, другой провод (ноль) вставляем в контакт 3, так?

Добавлено спустя 41 секунду:

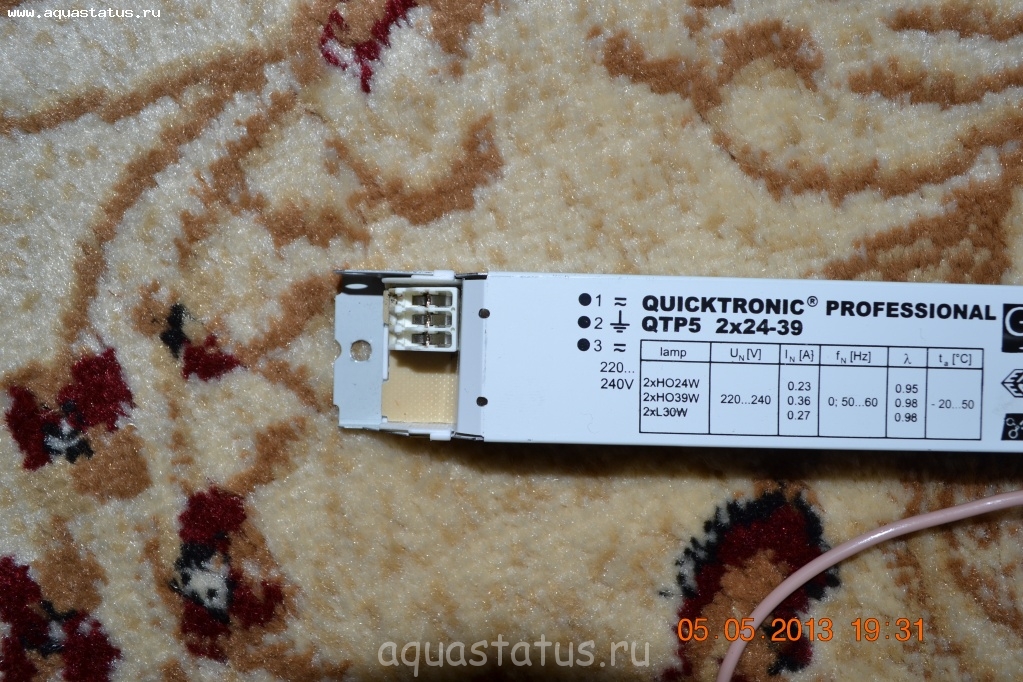

Фото Как подключить провода к ЭПРА (photo#38667)

Добавлено спустя 38 секунд:
Заземление тут контакт 2

Metal05 май 2013, 19:55

Ксандр То есть пользоваться можно будет только одним выключателем?

Конечно, а как иначе?

Ксандр05 май 2013, 19:57

Спасибо, попробую)))

Добавлено спустя 47 секунд:
Ну а провода я правильно к лампам подключил?)))

Metal05 май 2013, 19:58

Ксандр Ну а провода я правильно к лампам подключил?)))

По фото не пойму, все мелкое.
Но так там нарисована схема, думаю вы по ней делали? Если да, то все верно.

Ксандр05 май 2013, 19:59

Блин, то есть коричневый провод выключателя в контакт 1, а синий в контакт 3?

Metal05 май 2013, 20:00

Ксандр то есть коричневый провод в контакт 1, а синий в контакт 3?

Да.

Ксандр05 май 2013, 20:23

Блин, не работает(( Я до этого на кой то фиг фазу и ноль в контакт 1 вставил, была вспышка и пошел дым, а входное отверстие контакта 1 оплавилось, может ЭПРА накрылся из-за этого?

Добавлено спустя 17 минут 32 секунды:
Или может у меня лампы сгорели? в них причина?

Metal05 май 2013, 21:14

Ксандр может ЭПРА накрылся из-за этого?

Конечно накрылся, вы кз сделали и контакт отгорел.

nosmopel05 май 2013, 23:18

Соединение ЭПРы с лампами и далее до розетки

Ксандр07 май 2013, 15:29

Metal Конечно накрылся, вы кз сделали и контакт отгорел.

Крышку ЭПРА снял, там ни намека на повреждения, только вход контакта немного оплавился. Что теперь новую ЭПРА надо что ли...блин, жалко..

maertukaev@yandex.ru29 ноя 2015, 13:07

Всем привет у меня такая же эра, подключил все по схеме, контакты фаза, земля, ноль , зажал сверху в разрезы прям с изоляцией(Так вроде и надо) землю разъединил тумблером, на нем 2 контакта, просто фазу разрезал и присоединил к тумблеру ставлю для проверке одну лампу т5 35 ват ювель. не работает. В чем может быть проблема? может убрать тумблер? или с одной лампой не будет работать? Пока вариантов у меня нет.

Отправлено спустя 15 минут 17 секунд:
И еще вариант лампа не работает только купил, там внутри что-то падает когда лампу переварачиваю

Metal29 ноя 2015, 13:13

Эпра будет работать только с двумя лампами.

maertukaev@yandex.ru ам внутри что-то падает когда лампу переварачиваю

Это нормально.

maertukaev@yandex.ru29 ноя 2015, 13:25

Спасибо а то испугался столько работы с этим освещение было сделанно) купим вторую лампу)

Den81lk24 дек 2015, 10:04

Подскажите пожалуйста. Купил ЭПРА 2*36 и лампы 30 Ватт, будет ли работать? Если будет, то какие минусы?

Roman24 дек 2015, 10:15

Den81lk будет ли работать?

Будет. Оно именно для этих ламп и предназначено.

Den81lk то какие минусы

Никаких.

Den81lk24 дек 2015, 10:32

Огромное спасибо, а то думал что для ламп на 30 ватт нужны и эпра на 30 ватт, а в магазине только на 36 ватт были.

pjslot27 дек 2015, 16:03

господа, имею такую лампу, был маленький пускатель (на 2м фото), сгорел, удалось достать только двойной (3е фото) - в магазине сказали что должен и с одной лампой работать, кручу-верчу - не работает. может куда-то не туда подключаю? или нужен однолинейный? лампа рабочая, проверял в магазине..

Roman27 дек 2015, 18:50

Далеко не все двойные пускатели работают с одной лампой, например, посветы и фероны - не работают, а EB - работают.
Если вы все верно подключили и все элементы рабочие, то очевидно, что дело в том что пускатель предназначен для работы только с 2 лампами.
