Нужна помощь в сборке светильника на светодиодах. Помогите пожалуйста.

[СержМКурган СержМКурган Посетитель]

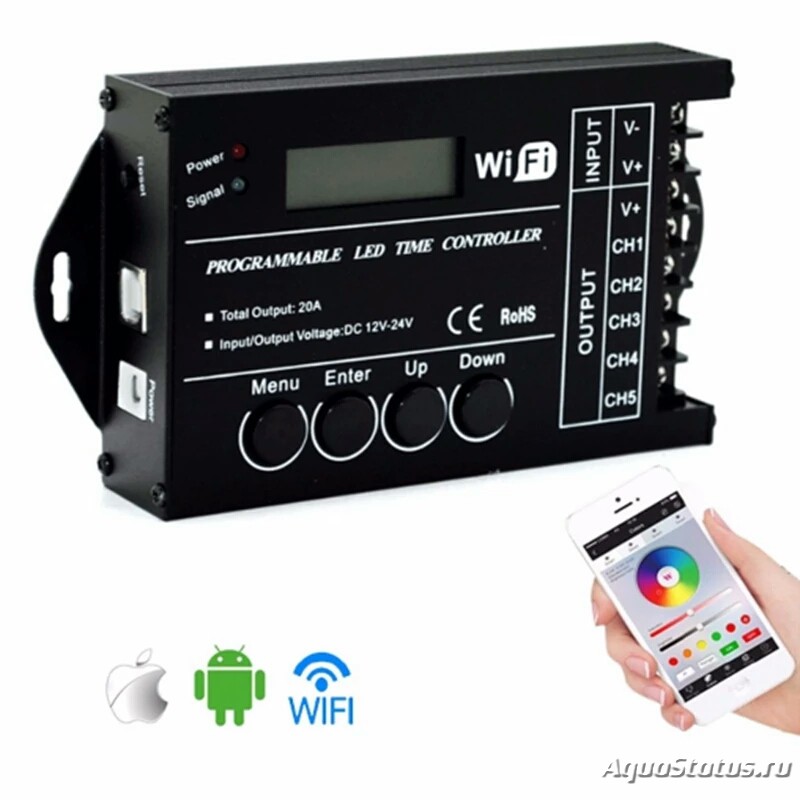

Добрый день всем . Прошу Вас сразу не кидать в меня тапками, но все темы прочитал и не один раз но для меня это темный лес. Нужна помощь в сборке светильника на светодиодах на аквариум д -170см, в - 50см, ш - 45см, хочу чтоб был не сильно разогнанный травник. Может кто-то сможет мне помочь в сборке но только так чтобы указать нужно это и это, купить там- то и там-то,и нарисовать схему как все это подключить. Хочу чтобы можно было устроить восход, закат,луна. Прочитал что можно на этом контроллере сделать.

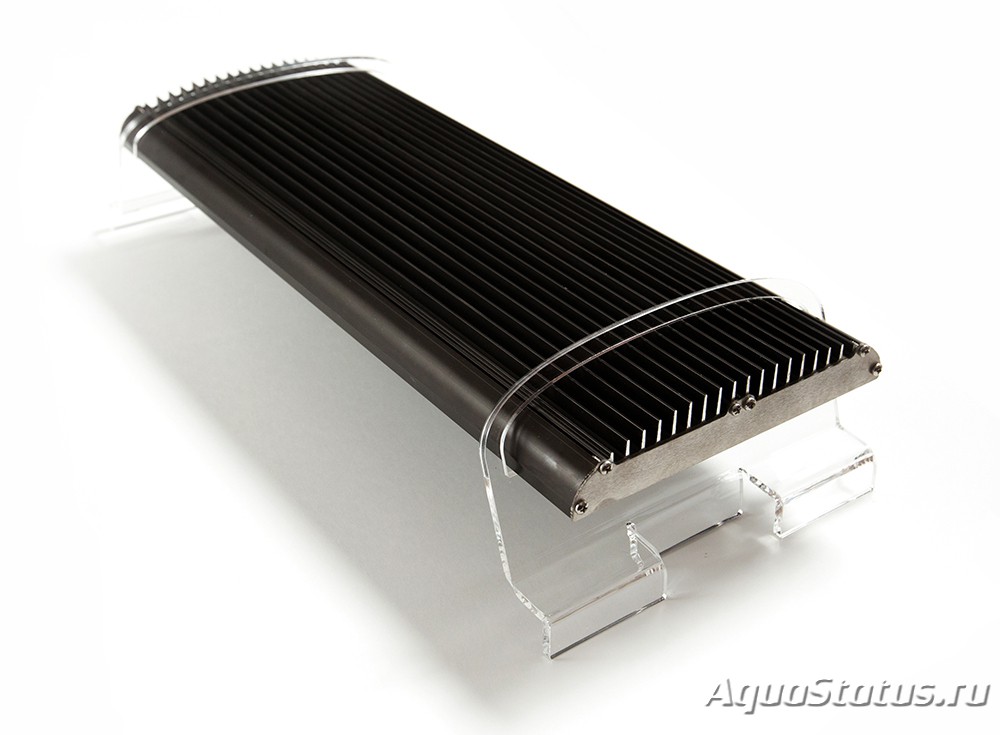

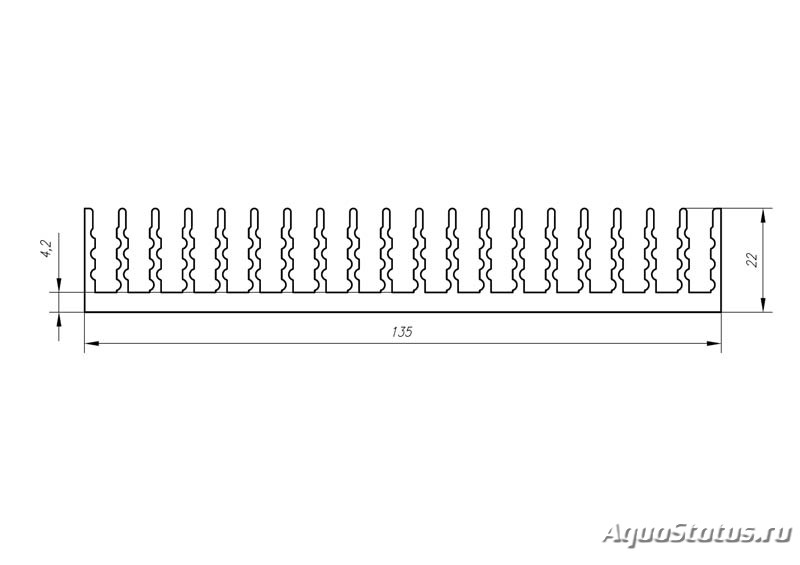

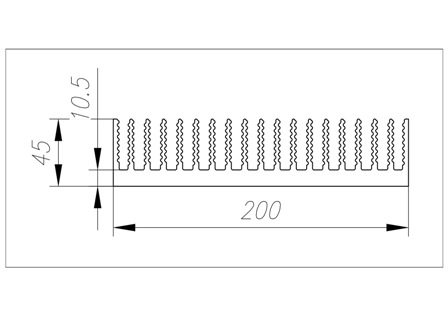

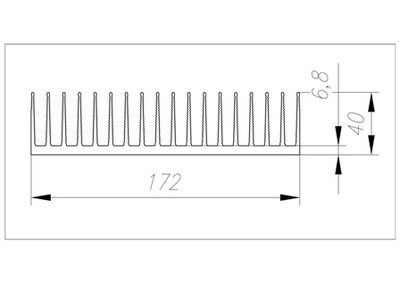

Можно купить вот такие радиаторы для охлаждения, если надо можно и вентиляторы поставить. Помогите Пожалуйста , не получается все посчитать. И не обижайтесь я готов даже заплатить за консультацию и инструкции,, просто считаю что каждая работа должна вознаграждаться, ну такой я человек. Очень хочу хороший свет. Можно в личку

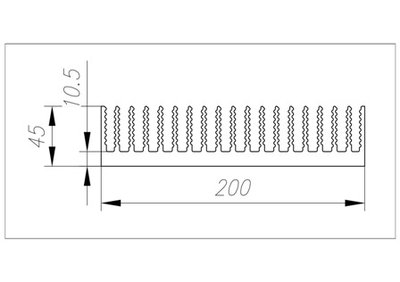

Корпус состоит из двух частей, проклеенных теплопроводным клеем и скрепленных боковыми заглушками. Ширина корпуса 195 мм, рабочая часть для размещения светодиодов 180 мм. Прорезь под покрывное стекло 2,4 мм. Один метр данного изделия весит 2,8 кг.

[AndreBens AndreBens Профессионал]

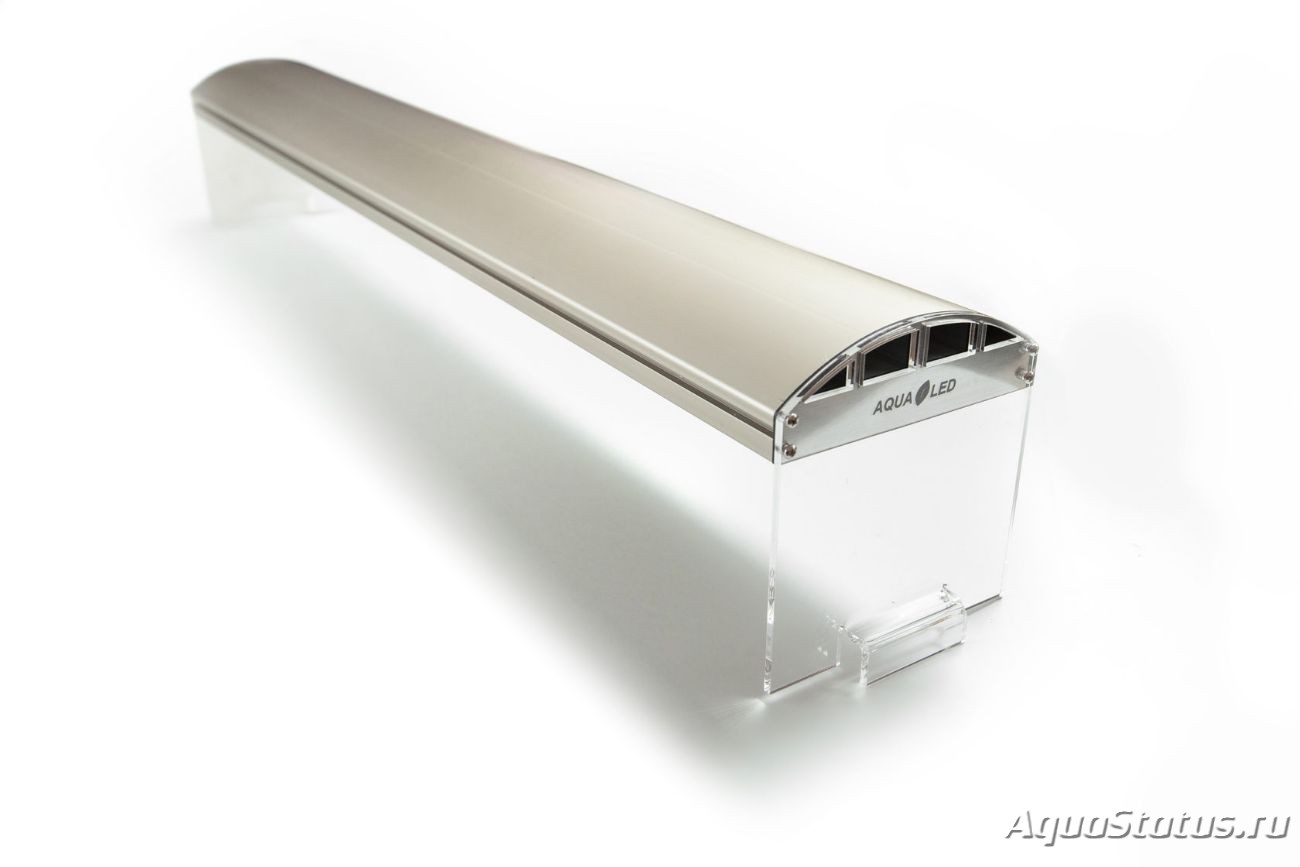

СержМКурган, как я это услышал: да мне б какую машинку простенькую чтобы ездить, но чтобы кондей и разгон и кожаный салон и девчонки сами в машину прыгали :-) С нуля сложно если дела не имели. В принципе можно, но рассвет закат это уже совсем другая категория. Очень советую пообщаться с ... . Тем более профили на ножках что вы дали фото -это их производство. + свои светодиодные сборки, тоже их изделие. + надёжный контроллер с облачным управлением спектром и временем. Вы банально поимеете готовый свет с гарантией по цене комплектующих. Вы не найдете лучше и дешевле за эти средства. Обзор как я думал сэкономить заказав все отдельно, а вышло дороже, на этом форуме есть. Дешевле не найдете. Если покажется дорого, на сайте есть как сделать самому, например на модулях 12 в. Можно прицепить контроллер как указали, но это будет совсем другой продукт.

[СержМКурган СержМКурган Посетитель]

Я написал им, жду ответа. Я все прекрасно понимаю,что это не так просто все сделать. Но руки вроде бы ростут из того места откуда положено, с паяльником дружу, и если кто нибудь будет помогать почему бы и нет.

[Scep-tics Scep-tics Новичок]

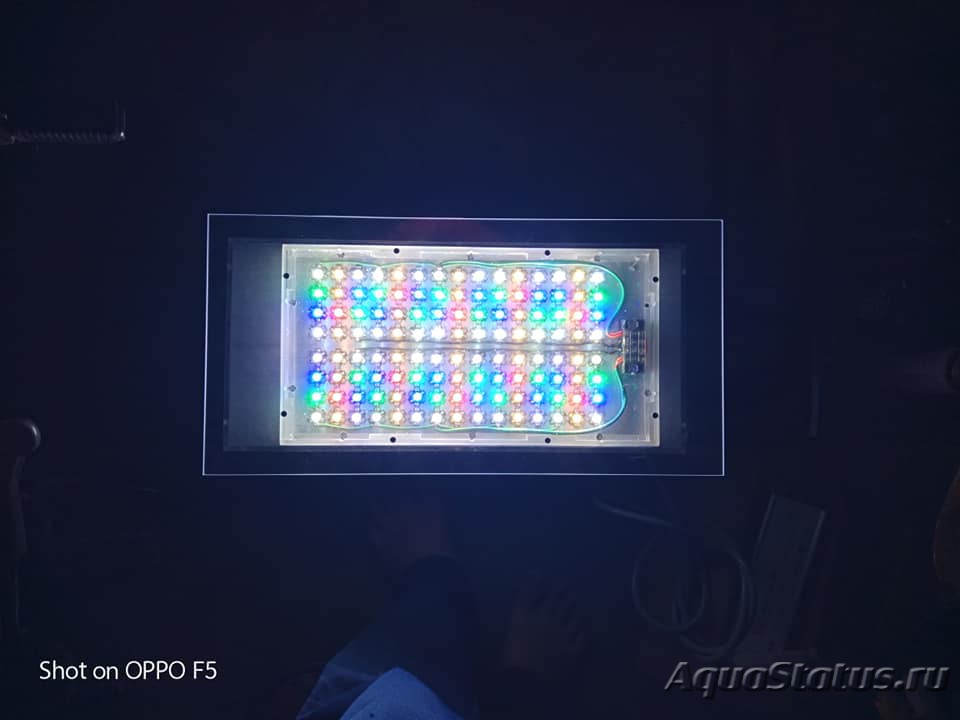

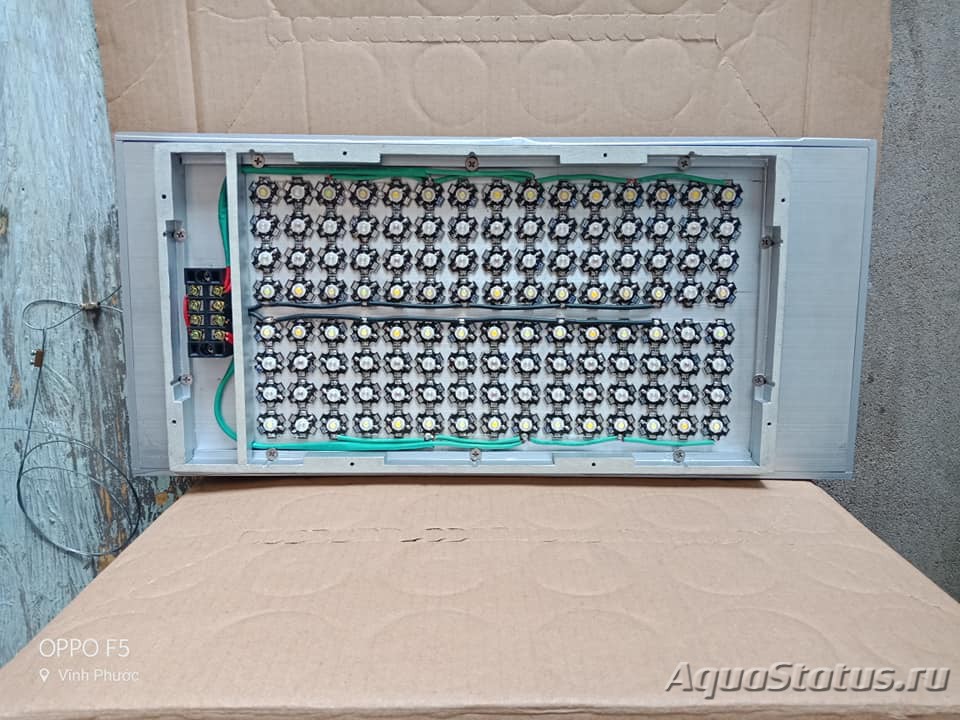

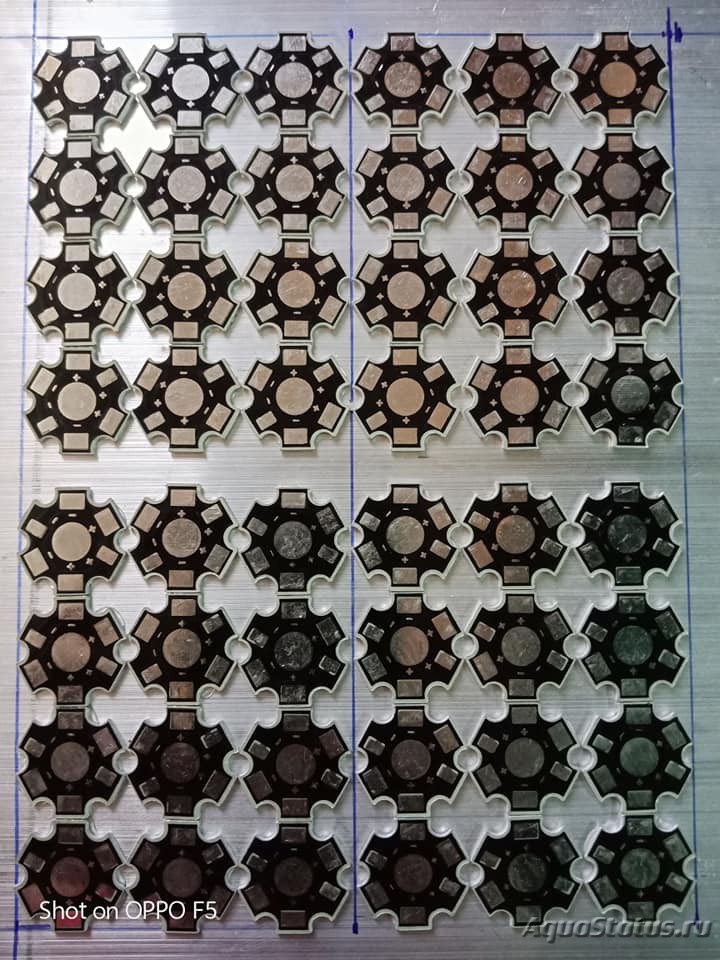

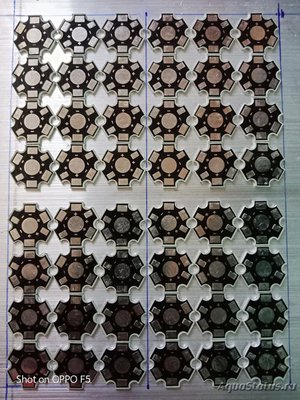

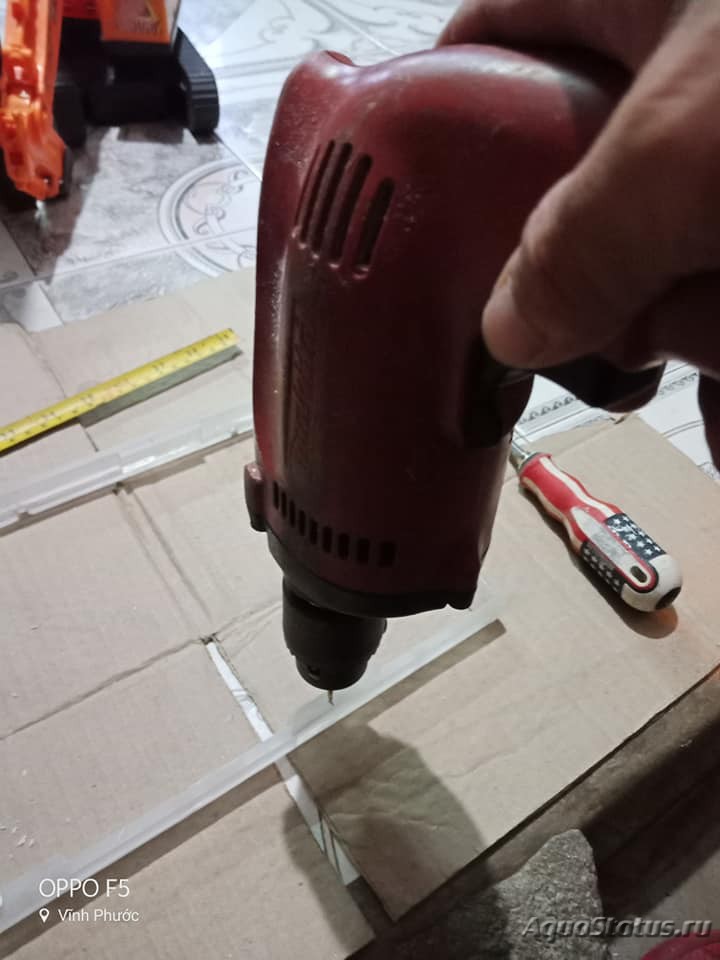

Есть один житель Вьетнама с непроизносимым именем, который на Фейсбуке в группе Оливера Кнотта поделился своим опытом сборки аналога американского SB-Reef light. Беда в том, что он не говорит по-русски, но весьма дружелюбен. Вот его страница:
...]-h-R&eid=ARD4jpYHsoSCtJhXmFogHCYMdwXiLOwvH68QFyKmhtdK5iNqIKLYIL2McbTfO8KdBm8hCe8RqdJTzctu

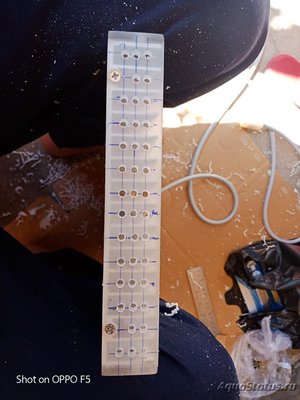

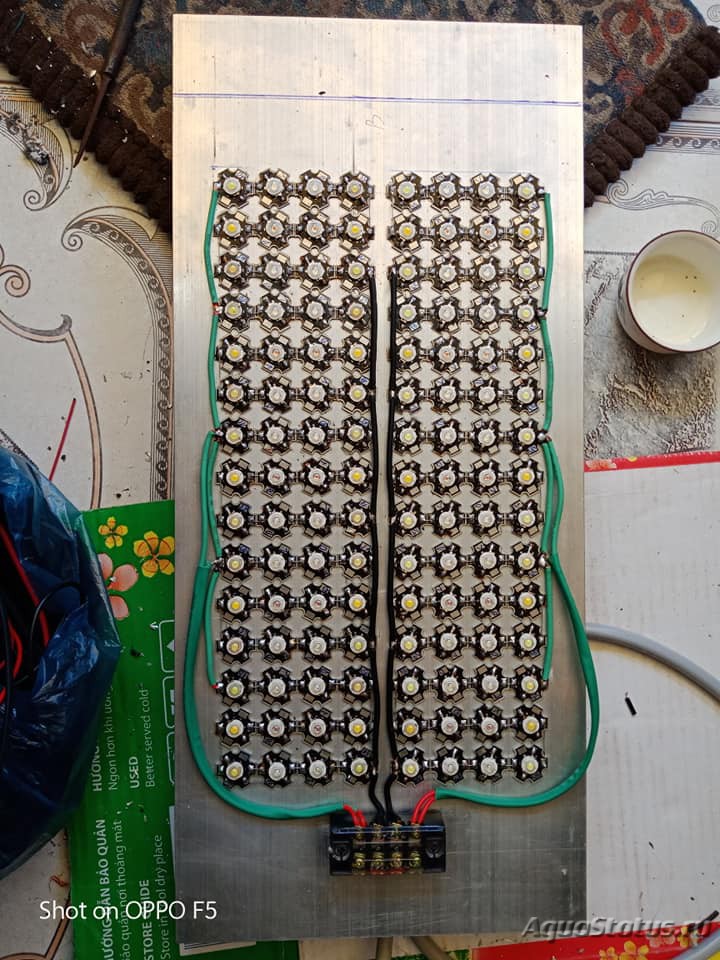

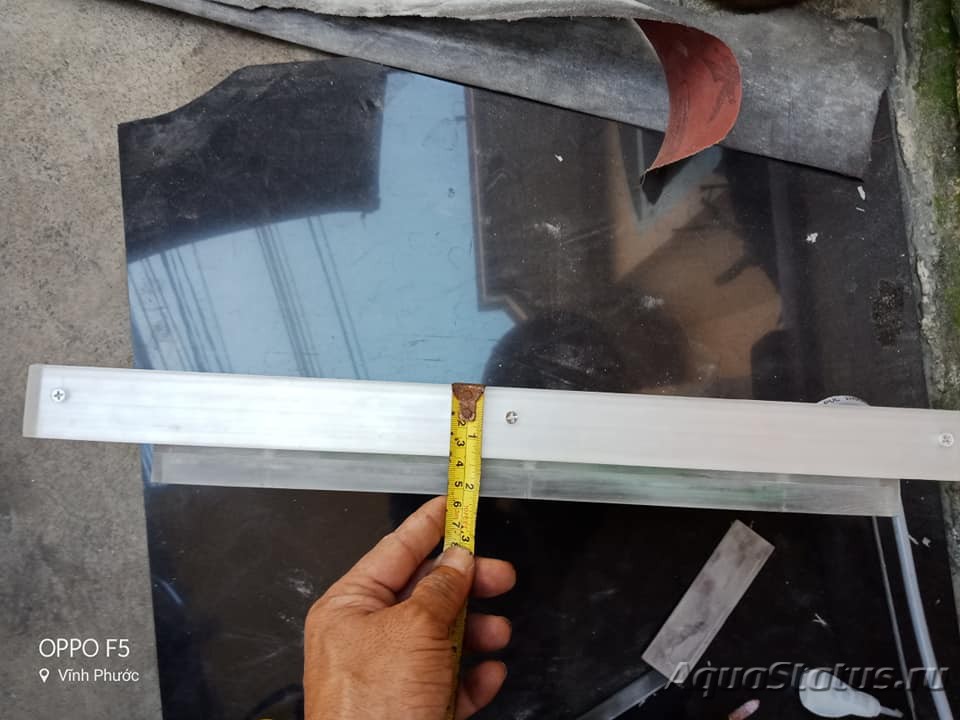

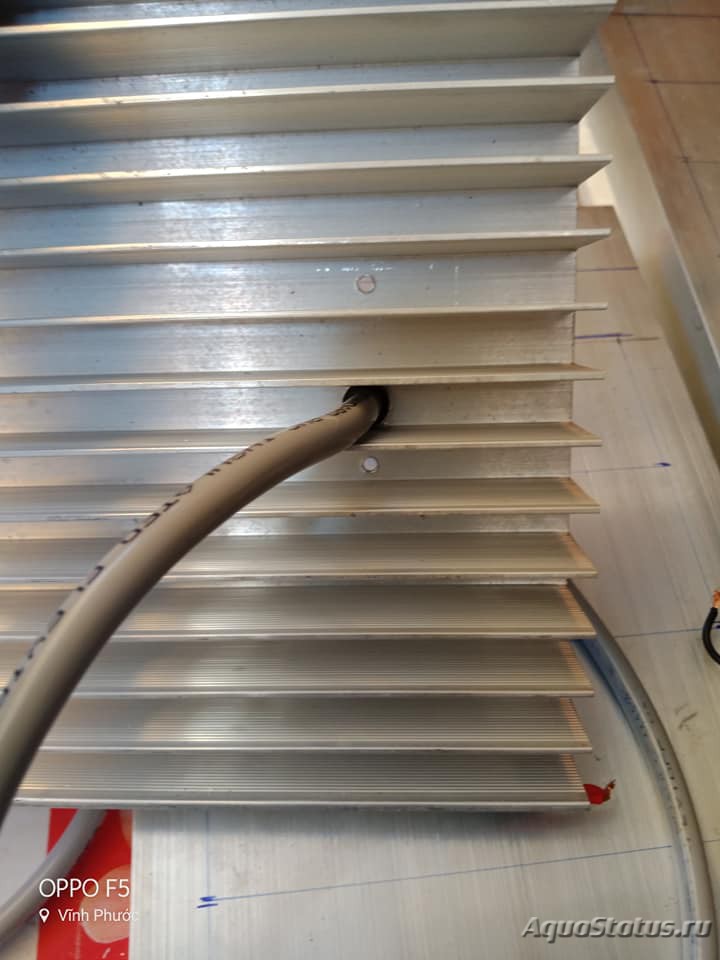

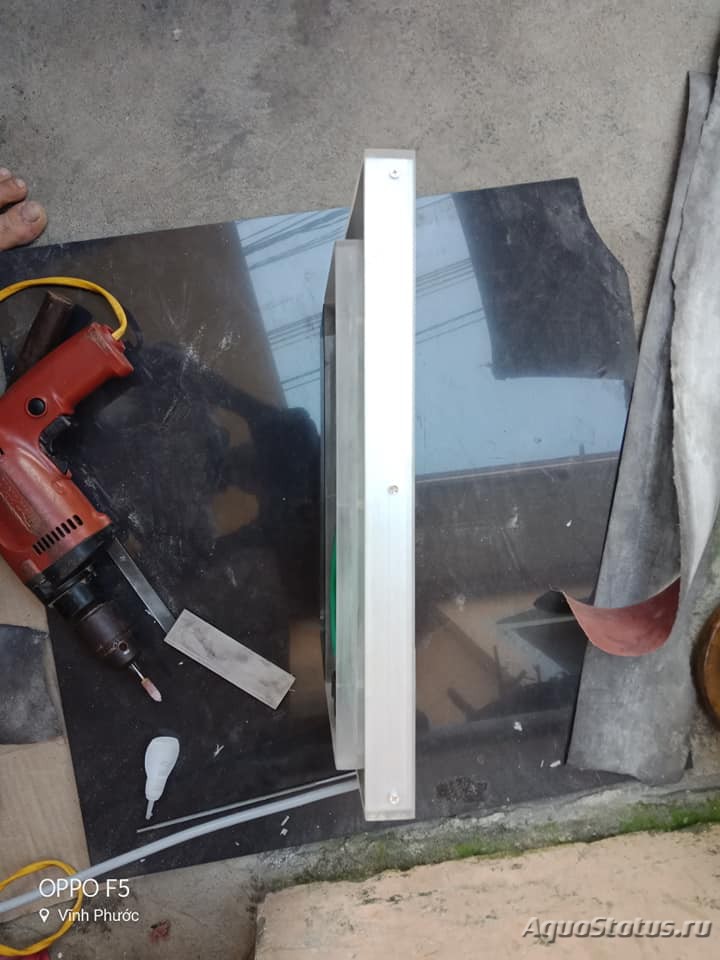

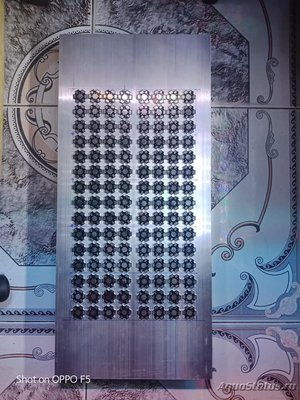

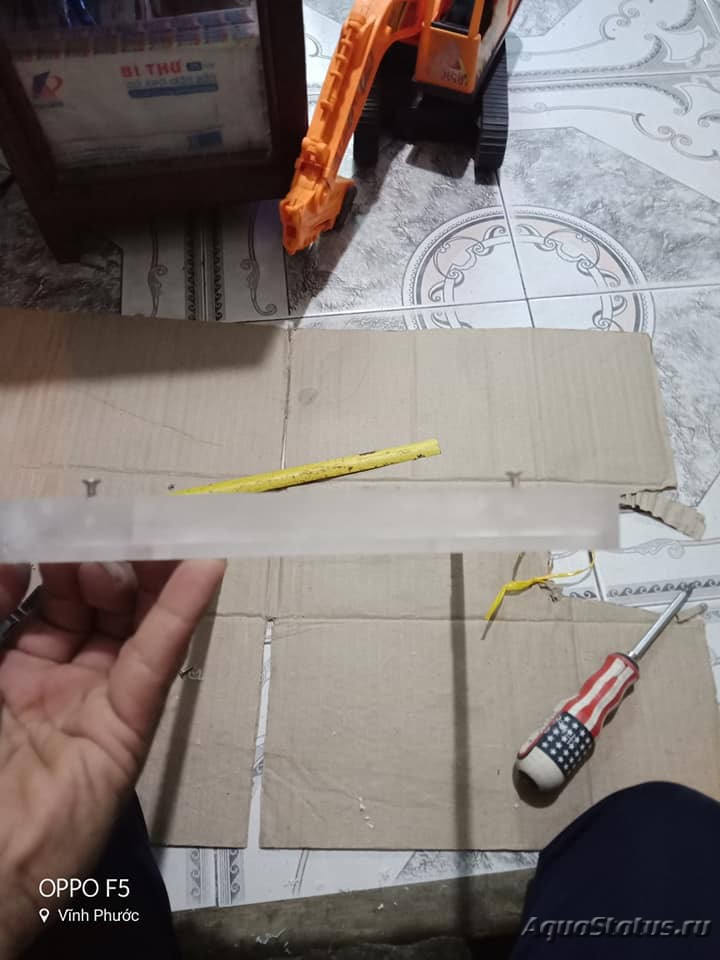

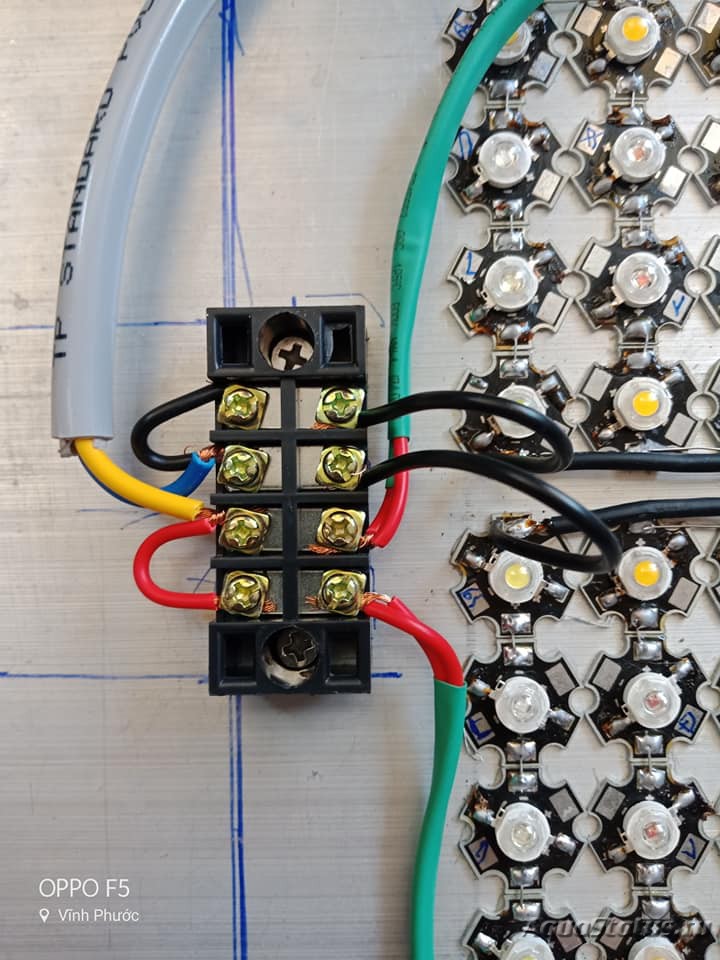

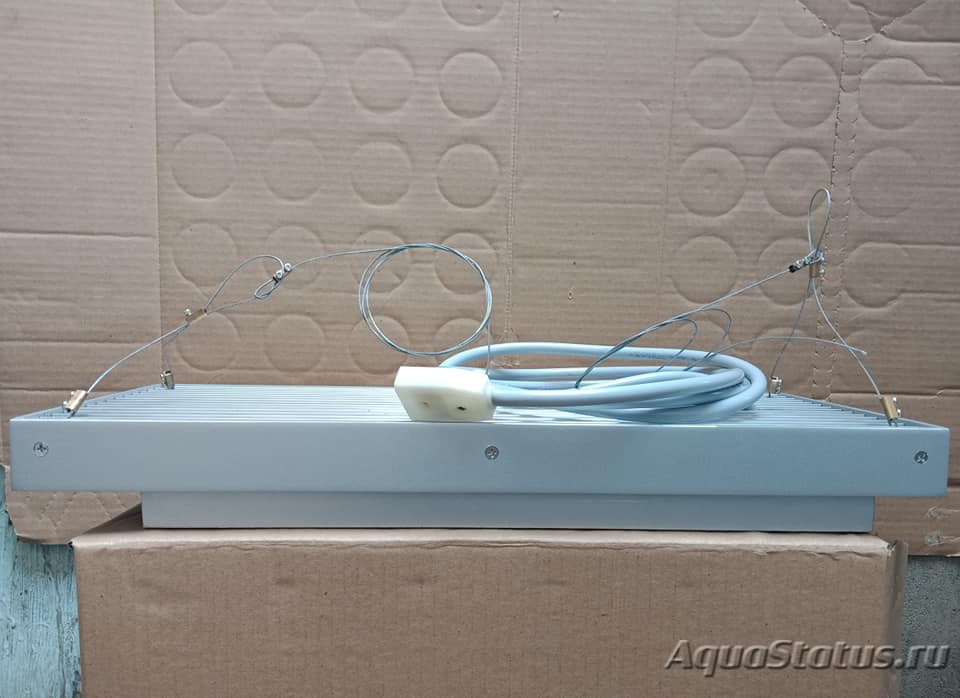

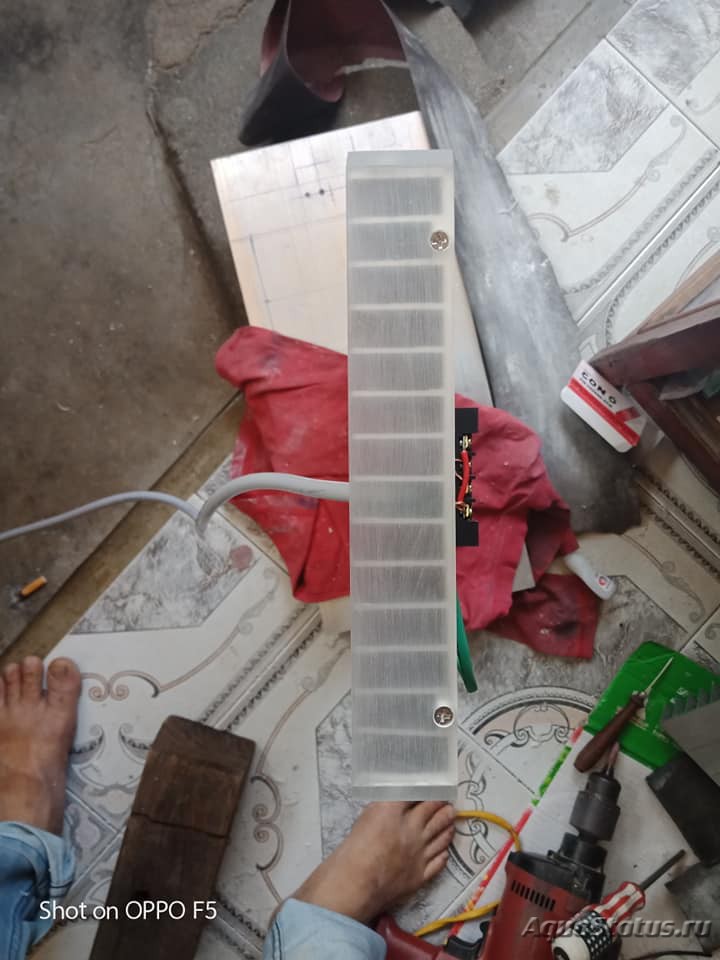

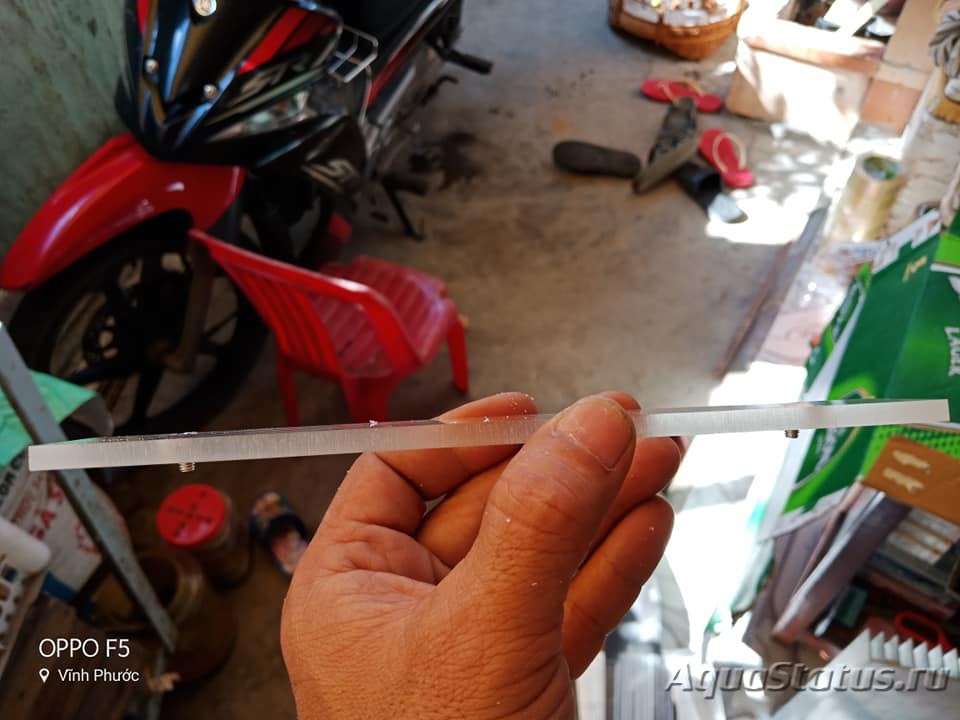

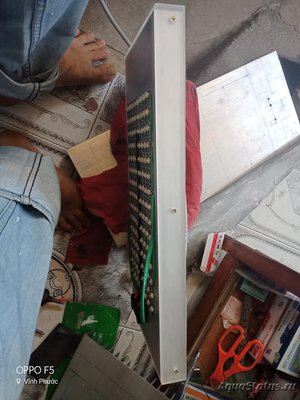

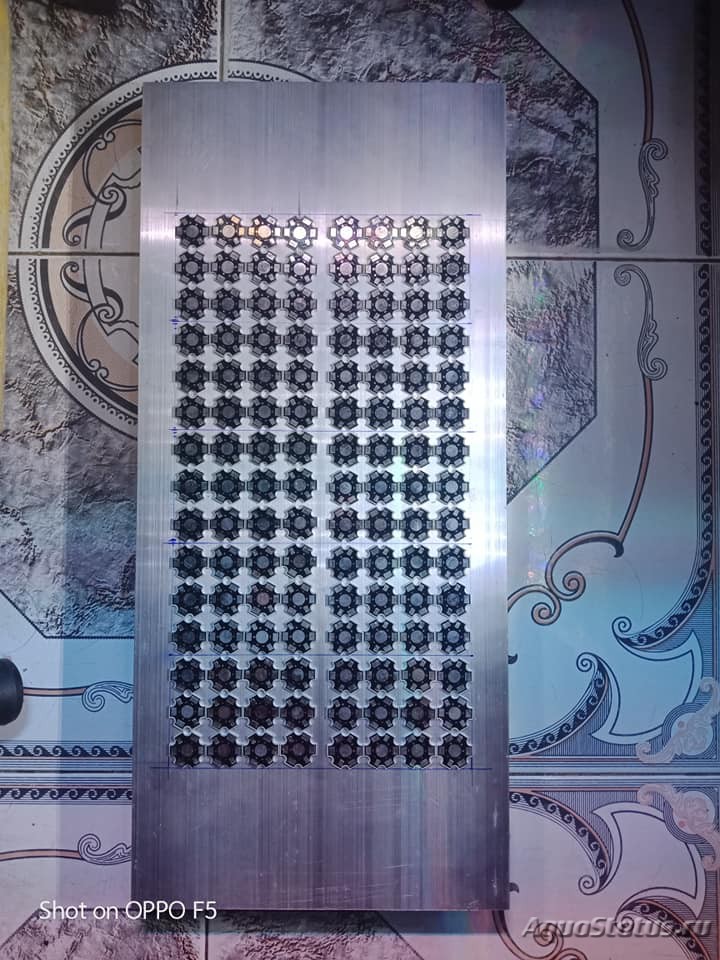

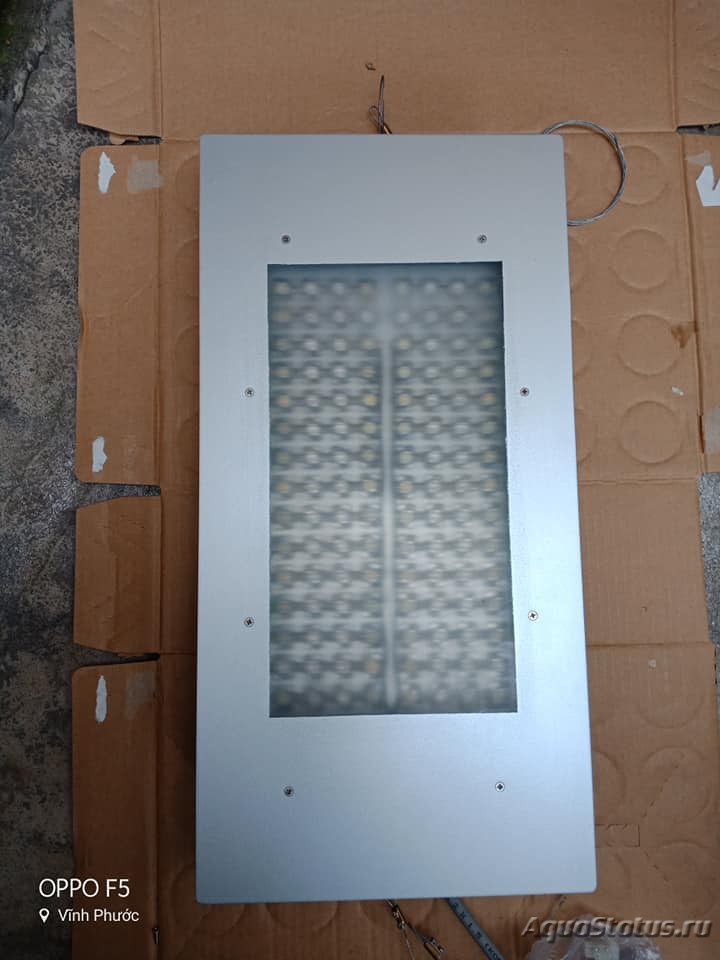

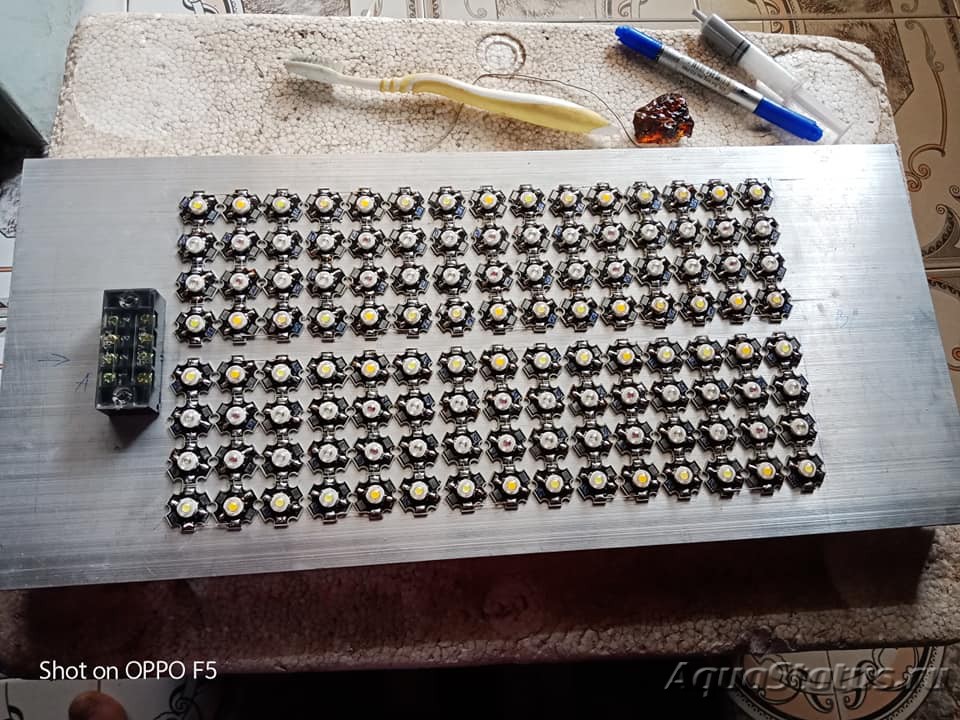

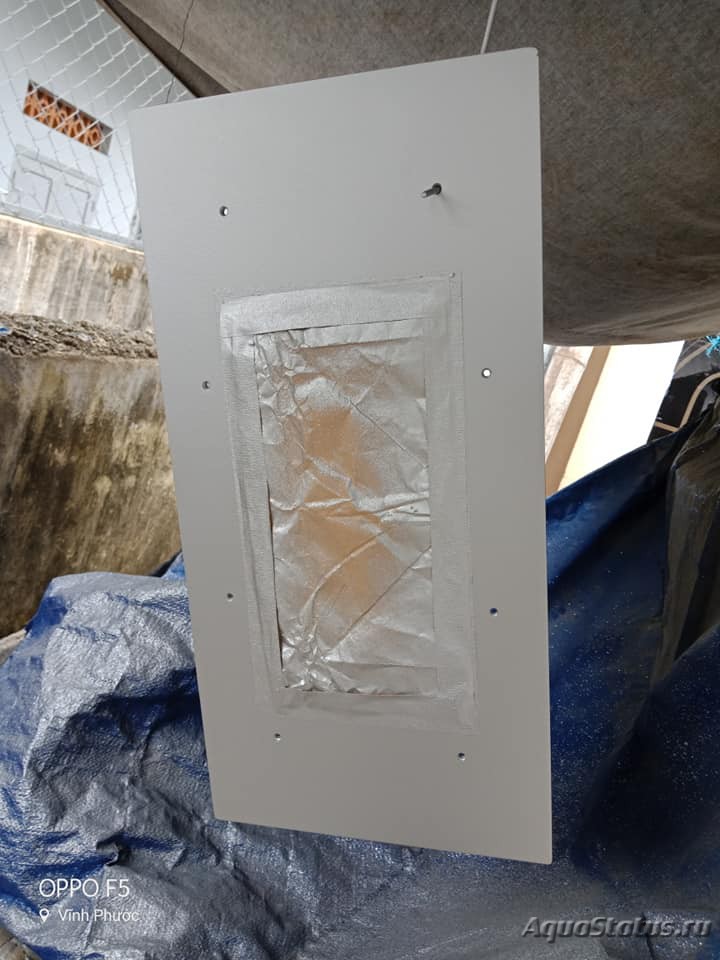

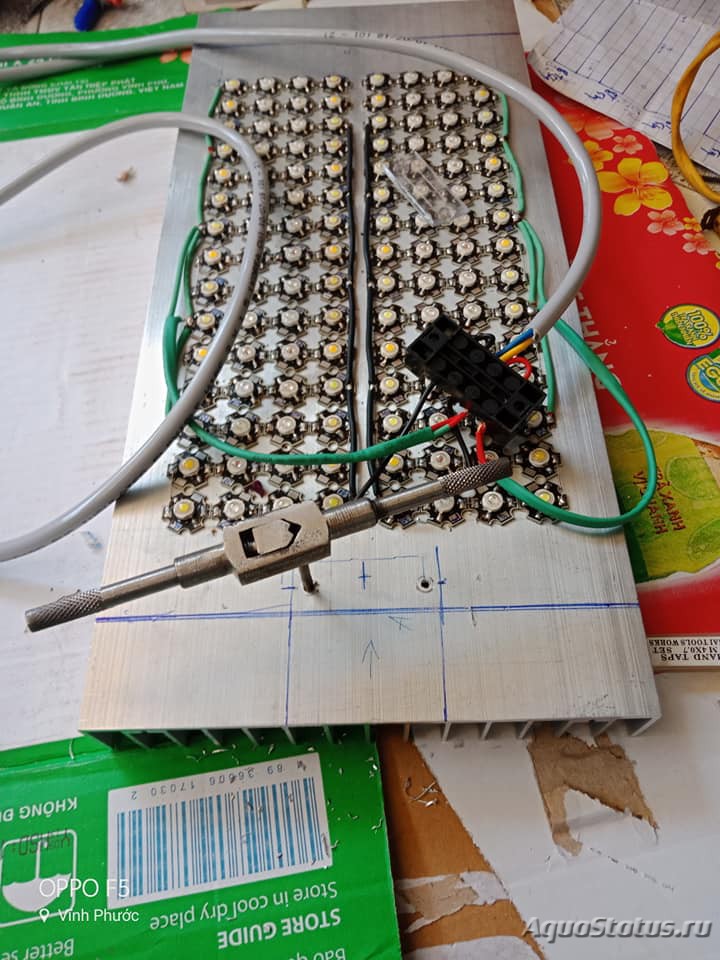

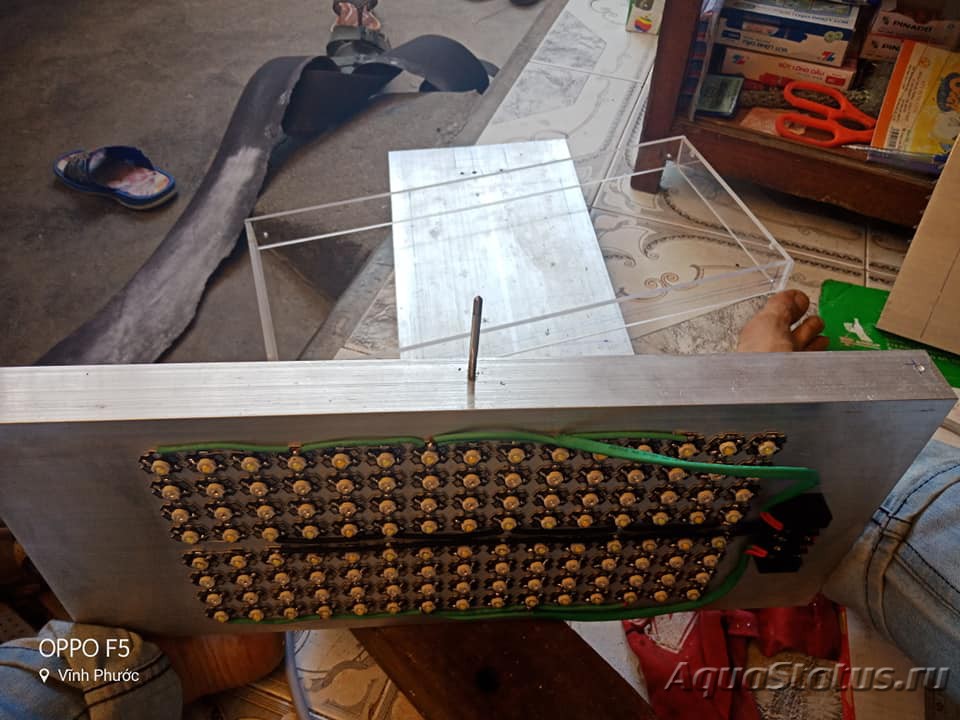

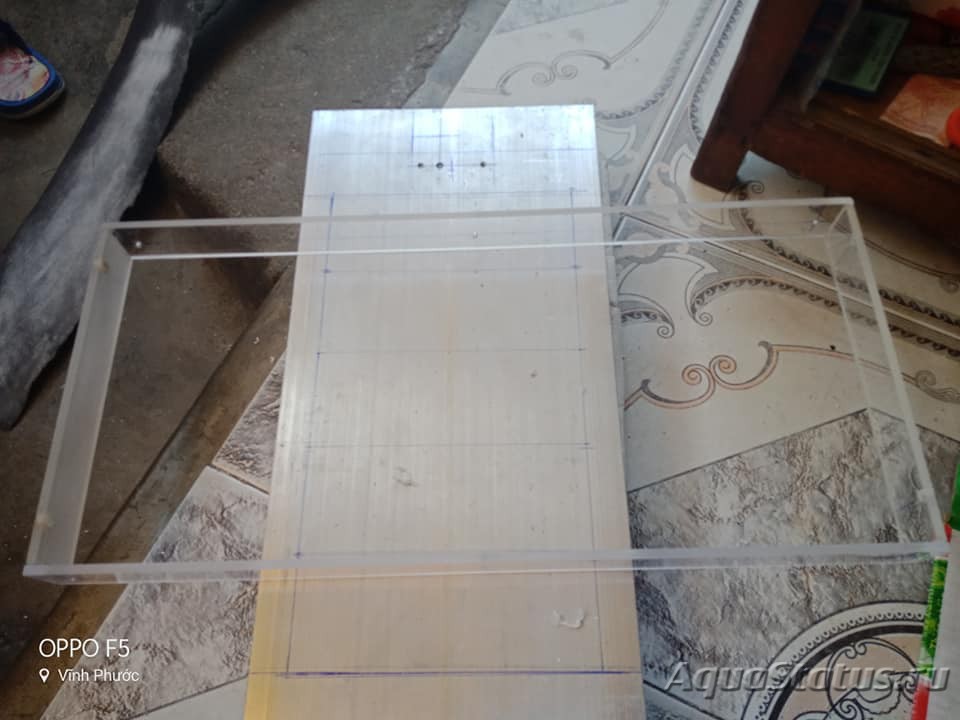

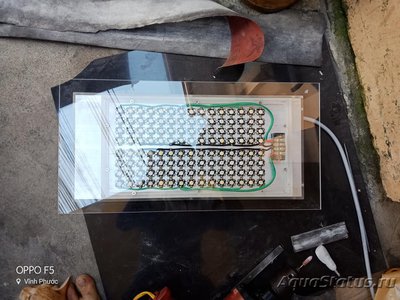

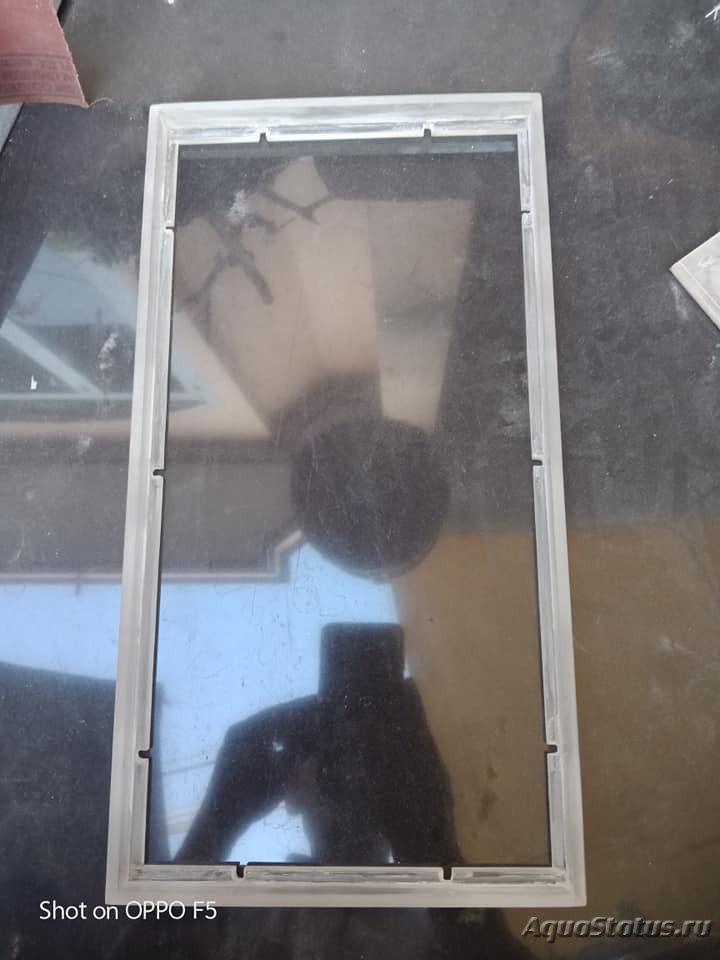

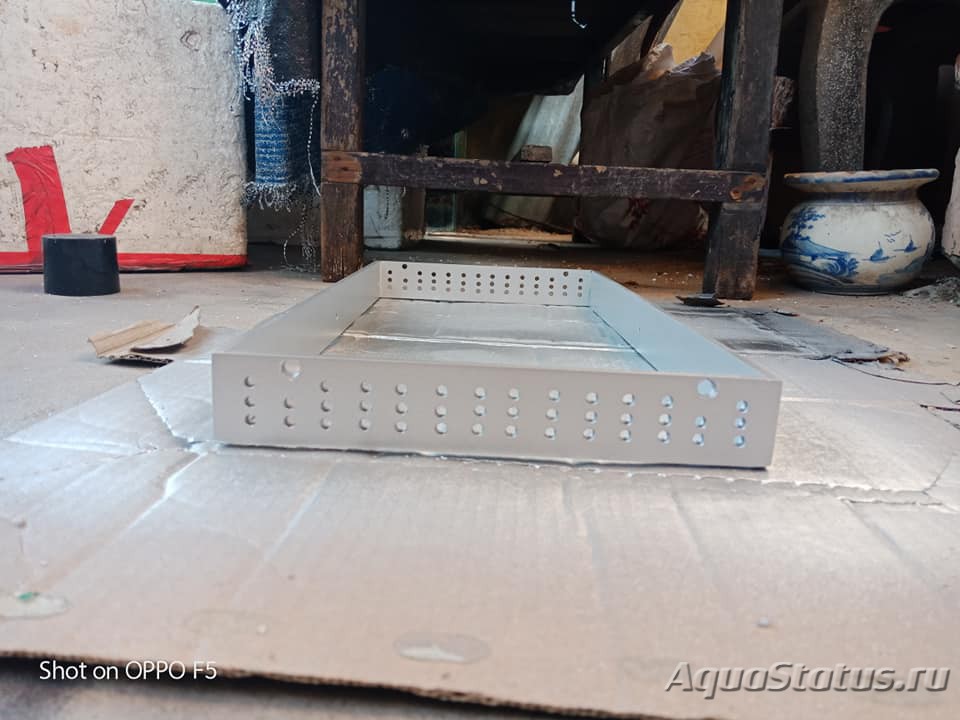

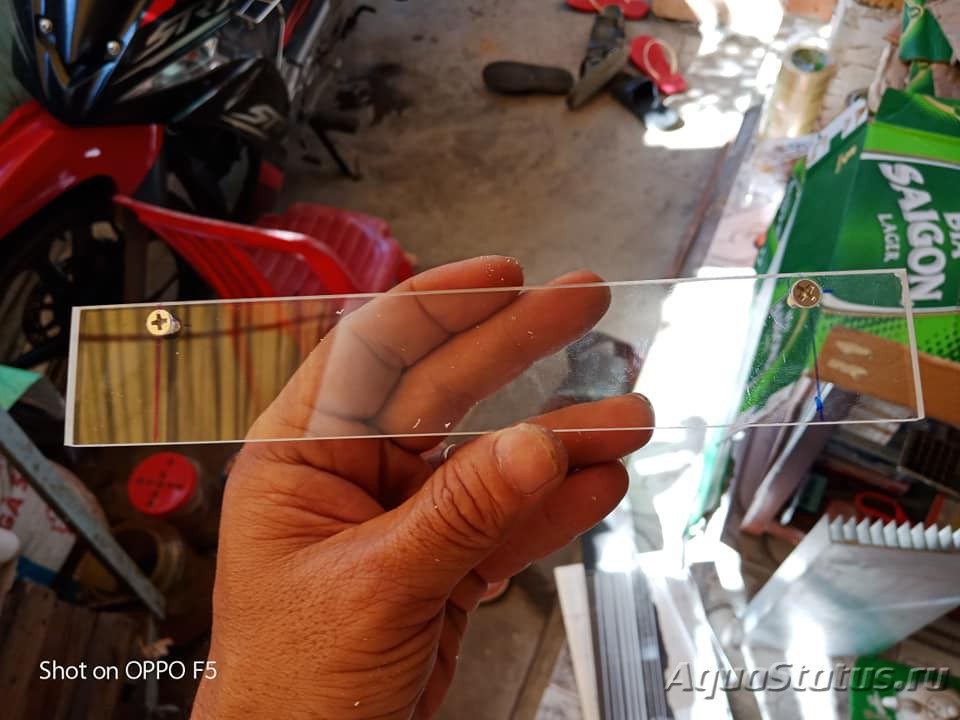

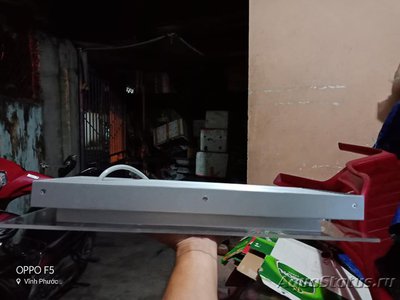

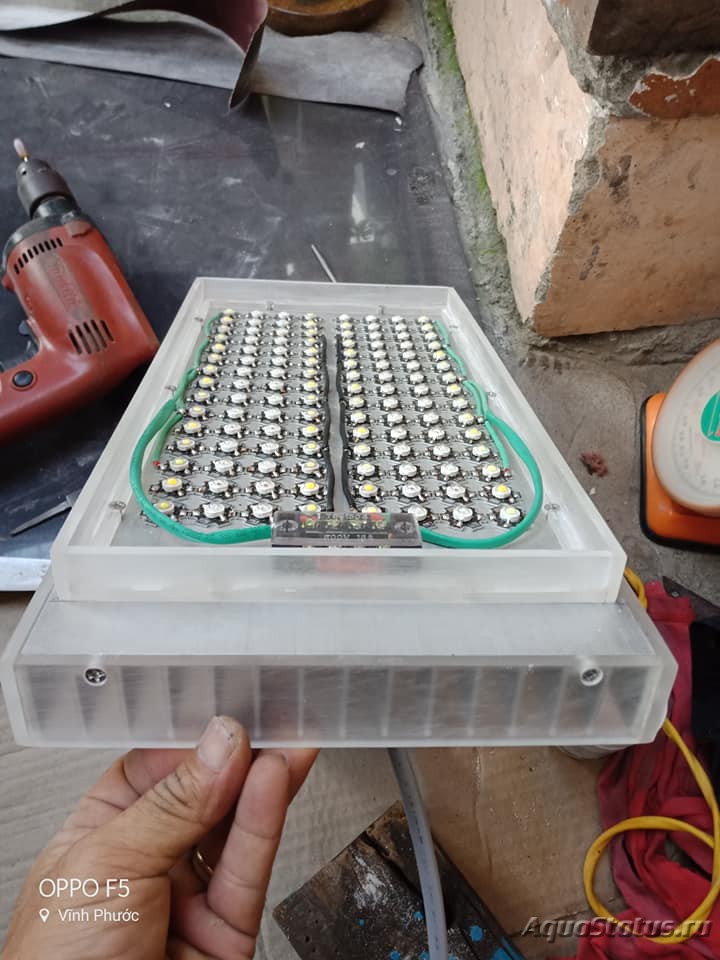

и фотки того, что он сделал.
Сам я собирал самодельный светильник, но попроще - без восходов-закатов и не из 120 светодиодов на что нужно поистине восточное терпение...

А вообще - идея не купить готовое, а собрать то, что нужно самому - на мой взгляд самая правильная.

[СержМКурган СержМКурган Посетитель]

Доброй ночи Всем. Как же давно я не был на форуме, дела, дела. Дождался ответа от фирмы aqua-led, ну я вам скажу ценник меня смутило, на мой аквариум ( высылал им фото, параметры аквы) мне ответили что свет мне выйдет от 40 т. Блин я столько не вытяну. Все же попробовать сделать сам, есть два кубика еще криветочники 40-40-40,вот на одном из них решил потренироваться. Комплектующие уже все почти есть, осталось дождаться блока питанияи драйверов. Решил попробовать собрать для начала на светодиодах ХТ-Е. Контролёр решил собрать по схеме ХЕНДИЛ, ЕSP-32 уже прошил, все компоненты обнаружились осталось дождаться БП и драйверов и собрать все. Если всё получиться то буду собирать светильник на большой аквариум. Scep-tics спасибо за ссылку посмотрю обязательно. Вот только для большего аквариума не решил ещё какие светодиоды ставить, может кто сможет подсказать какие выбрать. Заранее Всем большое спасибо.

[AndreBens AndreBens Профессионал]

ну я вам скажу ценник меня смутило, на мой аквариум ( высылал им фото, параметры аквы) мне ответили что свет мне выйдет от 40 т.

А точнее, какой размер аквариума? Я у Аквалед брал профиль, начинку собирал из разных мест. 40 тыр от АкваЛед -это, предположу, или аквариум травник от 300 л, да ещё с большой высотой и поэтому с фокусирующими линзами. Тогда понимаю откуда 40 тыр. А если на 200 л, тогда нет.

Посмотрите мою тему по сборке Сборка мощного LED светильника с контроллером из готовых элементов (пост #522323) . Кратко -я собирал сам из готовых модулей, которые приобретал от производителя и в Китае. Так ценник готового продукта вышел дороже чем если бы я в Аквалед брал готовое. Затраты вышли в том числе минимум 3 тыра только за доставки с разных концов России и Китая, которые на БП, профиль, контроллер и led модули были платными. Чем если в комплекте в одном месте взять. Потому да, 40 тыр это много. Но если на травник 300 -500 л, то нет. Ибо это серьезный объем, который нужно осветить для качественного роста растений. Там не может получиться дёшево.

А аквалед свои модули делает, и профиль алюминиевый тоже их. Ценник у них адекватный, по мне. Если знаешь, во сколько обойдутся аналоги. Не раз писал об этом -кто знает дешевле, пусть даст ссылку, можно в той теме. Я бы себе с удовольствием ещё сделал похожий свет.

Дешевле можно сделать только без контроллера. Профиль Аквалед 1 метр "держит" 200w Led при пассивном охлаждении. Цена на него самый минимум. Я не знаю вариантов дешевле. Светодиды Cree, или модули и линейки 12v использовать в нужном количестве. Управление по вкусу, да хоть по таймеру вкл-выкл от БП 12 вольт для модулей и линеек. Или контроллер 420 с Китая. Не помню точное название, он популярный.

А как захочется всяких плюшек, то сразу будет попадос по деньгам на контроллер, ШИМ, драйвера. На мощный свет и затраты будут мощные, даже если самому собирать. Даже если Ардуино знать, контроллер дёшево, выйдет. Так все равно ШИМ и Led в большом количестве потребуют денег.

[СержМКурган СержМКурган Посетитель]

Аквариум у меня 1700длина, 50см высота, 45 ширина. Да все прекрасно понимаю что проще купить уже готовый светильник и контралер но не всегда получается как хотим. 40 тысяч. я сразу не могу выложить, только не подумайте я не жалуюсь но пенсия 10 т, зарплата 15 -18, а расходы сына одень, в этом году в школу собери, налоги, коммуналка, и т д... Так что сразу такую сумму негде взять, а так я потихоньку покупаю комплектующие к осени соберу на три аквариума, соберу все и заодно сделаю перезапуска. Тем более один кантролер почти готов. Москва тоже не сразу строилась. Всех с праздником.

[AndreBens AndreBens Профессионал]

СержМКурган, такая же фигня и у меня с дебет-кредит, понимаю. Даже сумма такая-же вышла, только одной з/п. До пенсии не дожить. И тоже сын студент в другом городе.

Я собирал детали частями, только это год почти заняло - поставщик led модулей после оплаты пропадал на несколько месяцев, да пару месяцев у меня все просто лежало, ждало вдохновения. Так я этот год прожил со светильником из потолочной панели для потолков типа Армстронг. Росло не хуже :hi_hi_hi: но конечно не эстетично выглядело, времянка ж.

Я не агитирую за аквалед. Просто по совокупности у них дешевле чем у других за такой функционал, + надо работать руками -это время и умение. Сам я там только алюминиевый профиль брал. Знакомые по наводке брали там готовые светильники и очень довольны. Контроллер у меня и аквалед одинаковый, не их разработка. Я напрямую брал у производителя.

170 см это конечно круто если травник. Свет попроще без проблем можно сделать на led трубках t8. На подвесе, например.
Без контроллера, но зато и радиатор им не нужен. А то почти 2 метра алюминия... Не бюджетно.

[СержМКурган СержМКурган Посетитель]

Добрый Всем день. Сейчас сам сижу на прожиктарах 5*50в но не нравиться, все растет но не тот свет что хотелось. Время у меня есть, работаю сутки трое если только нет командировак , желание сделать тоже есть. Буду всеже собирать сам, попробуюсобрать сам, я выше писал что уже почти что все есть на два кубика еспешки прошиты, светодиоды взяты,скоро придут блок питания и драйвера, закажу ещё два радиатора у Аква лёд и начну ваять. Да и на большой аквариум у меня тоже для кантралера все уже купленного, осталось определиться какие светодиоды лучше заказать, их количество. Радиатор тоже закажу у аква лед. Ну как-то так.

[СержМКурган СержМКурган Посетитель]

Да хочу хороший травник, сейчас только учусь, вроде все пока получается.

[СержМКурган СержМКурган Посетитель]

Привет Всем. Может кто-то подсказать про эти драйвера может кто пользовался.
LEDDRV-36V-1000-X2
2 независимых драйвера на одной плате
напряжение питания до +36В DC
максимальный выходной ток 1А (на канал)
рабочая частота 400...1200кГц
частота диммирования 100Гц..20кГц
диммирование ШИМ 1:8000
3..11 штук XT-E\XP-G\XB-D\XP-G2 (на канал)

[serg_42 serg_42 Профессионал]

Не использовал. :nez-nayu:
Но посмотрев обзоры в тернете и ..., для себя сделал три вывода:
1) В крышку аквариума его ставить нельзя, ибо влаги боится.
2) Частота диммирования звуковая, значит будет пищать. Хоть производитель в инструкции пишет что типа он не пищит, но реальные юзеры отмечают конкретно обратное.
3) Гарантия производителя - 6 месяцев. Реально напрягает. Давать для своих электронных устройств такой срок гарантии - это всё равно что писать "...господа, мы продаём вам откровенное говно..."

[СержМКурган СержМКурган Посетитель]

serg_42 спасибо за отзыв, тогда буду ставить Mean Well LDD, быстрее всего возьму сразу распаяные на плате. Вроде о́тзывы положительные.

[СержМКурган СержМКурган Посетитель]

Всем привет. Может посоветуете мне какие лучше взят светодиоды, сам пока рассматриваю из этих -CREE XML светодио дный T6 U2 10 Вт, 5 Вт Cree XPG2 XP-G2 но возможно я ошибаюсь и выбрал не те что надо, все только изучаю. Буду очень благодарен за любую помощь.

[ll-vladimir-ll ll-vladimir-ll Профессионал]

СержМКурган, прежде чем драйвер выбирать, надо все же с диодами определиться, на каких токах будете их использовать, от этого зависят и требования к драйверу. Например Вы рассматривали драйвер на 1 ампер, а номинальный ток на CREE XML 0,7 ампера.

[ll-vladimir-ll ll-vladimir-ll Профессионал]

для XP-G2 R5 номинальный ток вообще 0,35 ампера.

[ll-vladimir-ll ll-vladimir-ll Профессионал]

Частота диммирования звуковая, значит будет пищать.

Сергей, но ведь частота преобразователя 350кГц! Хотя встретил жалобу на "пищание" на одном из форумов, так ему прислали на замену другой. А вообще наверное все зависит от того, как устройство использует ШИМ сигнал, ведь вполне возможно (пока не вникал как именно работают микросхемы-драйверы заточенные под это), что микросхема драйвера преобразует его в "постоянку" и пропорционально изменяет выходной ток работая при этом на своей рабочей (в данном случае 350кГц) частоте.

[ll-vladimir-ll ll-vladimir-ll Профессионал]

serg_42, вот кстати, частота ШИМ на выходе контроллера Виталия 500Гц Контроллер на ардуино для аквариума (пост #493328), диапазон частот управляющего сигнала ШИМ у драйвера который он советует (по ссылке в том же его посте) "100HZ to 1KHZ".

[serg_42 serg_42 Профессионал]

но ведь частота преобразователя 350кГц!

Володя, это всё понятно. Но магнитострикционные эффекты никто не отменял, тем более в китайских дросселях. :nez-nayu:
Чесслово, сам слышал пачки импульсов, которые формировались с частотой следования 1 кГц, при том, что сама пачка заполнялась синусом 1,7 МГц

[ll-vladimir-ll ll-vladimir-ll Профессионал]

Чесслово, сам слышал пачки импульсов, которые формировались с частотой следования 1 кГц

так это понятное дело, но вот именно, что пачки, а если пачек нет? А скорее всего именно так, просто в зависимости от скважности управляющего ШИМа (независимо от его частоты в пределах допустимых по техдокументации) уменьшается выходной ток уменьшением времени открытого состояния ключевого транзистора, но на частоте работы самого драйвера, так же как это происходило бы, если бы мы управляли не импульсами, а постоянным напряжением. Но это предположение пока, надо будет даташиты посмотреть что бы уже точно знать.
