Усовершенствованный контроллер для аквариума на ардуино

[stroevv stroevv Посетитель]

Сама схема не нова, я использовал старую и немного переделал программу (может кому-то такой нехитрый контроллер и нужен). Что умеет:
1. Включать и выключать свет по расписанию. Также можно вручную его включать и выключать.
2. Осуществлять терморегуляцию (когда холодно - нагрев, когда жарко - охлаждение)
3. В утреннее кормление можно на 30 минут (перед уходом на работу) включить свет, потом он выключится (если вдруг некогда выключить самому).
Вообще много еще можно чего прикрутить, но мне пока этого достаточно.
Если нужна программа и схема, могу поделиться.

[serg_42 serg_42 Профессионал]

Если нужна программа и схема, могу поделиться.

А просто сюда хотя бы фото выложить, не? :-):

[stroevv stroevv Посетитель]

А просто сюда хотя бы фото выложить, не? :-):

Вам фото самого прибора или схемы?

[stroevv stroevv Посетитель]

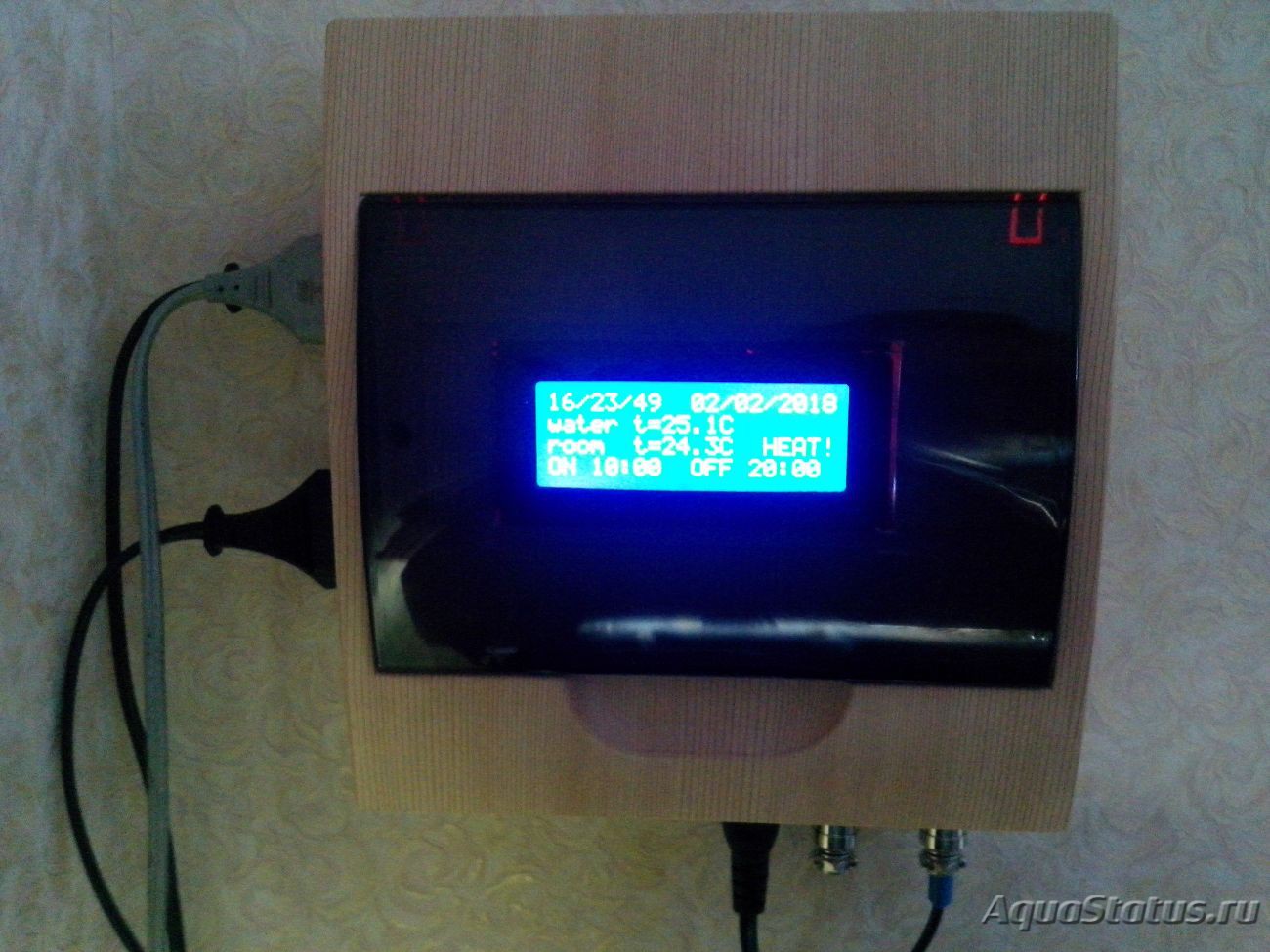

Вот его внешний вид

[serg_42 serg_42 Профессионал]

Вот его внешний вид

Достойно! :co_ol:

[yulia211 yulia211 Житель]

:smu:sche_nie: киньте в меня тапком... Где купить такой контроллер? И сколько он стоит? :smu:sche_nie:

[stroevv stroevv Посетитель]

:smu:sche_nie: киньте в меня тапком... Где купить такой контроллер? И сколько он стоит? :smu:sche_nie:

Зачем тапком? Сам сделал, для инженера вообще просто, детали с АЛИ и с хозяйственного. Могу подсказать как, но Вы сможете? Проще, наверное, купить или заказать у кого-нибудь в Вашем городе.

[Маргарита Маргарита Житель]

stroevv, :-) Вы слишком много вопросов риторических задаете для форума. Если у Вас есть желание поделиться своим изобретением, точнее самим процессом его создания - то, конечно же делитесь! У нас много рукодельников, которые изобретают всякие приятные и полезные аквариумные и околоаквариумные устройства и затем выкладывают процесс создания здесь на форуме. Так что дерзайте, если не жалко )), мы будем рады.

[yulia211 yulia211 Житель]

stroevv, я готова руками поработать, к тому же училась на программиста и разработчика микросхем... честно не знаю что нужно покупать на али! Если подскажете что именно нужно купить с удовольствием сделаю сама (ну с помощью мужа, с паяльником не дружу! :hi_hi_hi: )! Спасибо!

[stroevv stroevv Посетитель]

yulia211, вот список необходимого, ссылки для примера:
1. Ардуино Нано Атмега 328 - 1 шт ссылка ...
2. Плата расширения для нее - 1 шт ссылка ...
3. Дисплей 2004 - 1 шт ...
4. Блок реле - 1 шт ссылка ...
5. Блок питания 5 вольт - 1 шт ссылка ...
6. Цифровой датчик температуры влагозащищ - 1 шт ссылка ...
7. Часы реального времени - 1 шт ссылка ...

Это все, что нужно заказать на АЛИ (по ценам можно и дешевле найти), остальное можно купить в любом радиомагазине.

[serg_42 serg_42 Профессионал]

вот список необходимого

А схема? :-):
:-) :-) :-)
...

[stroevv stroevv Посетитель]

serg_42,

[stroevv stroevv Посетитель]

Вот сама программа в FLProg

[serg_42 serg_42 Профессионал]

Вот сама программа в FLProg

Ну вот, теперь даже мануал не нужен! :co_ol:
stroevv, зачет, однозначно! :dr_ink:

Первый раз в жизни увидел визуальное программирование для Ардуины.
Ощущение прямо скажу - двойственное. :-)
Восторга не ощущаю, но и отвращения тоже не наблюдается. :-ok-:
Чем то напоминает детский конструктор Лего. :-)

[stroevv stroevv Посетитель]

serg_42, я же и говорю, ничего сложного. Зачем ехать на велосипеде, если на машине комфортнее (про FLProg).

[serg_42 serg_42 Профессионал]

...ничего сложного.

Ну да. Этот как масло в моторе поменять. :-)
...

[stroevv stroevv Посетитель]

Пять лет контроллеру - полет нормальный! Решил чуть его доработать программно. Добавил установку часов и дату через меню, теперь можно подключать датчик температуры с любым адресом (раньше нужно было узнавать его и перебивать в программе).

[ВUGIMEN ВUGIMEN Новичок]

Очень заинтересовала тема. Все остальные контроллеры на просторах инета слишком наворочены. Все запчасти есть в наличии. Только один вопрос: а как залить прошивку?

[serg_42 serg_42 Профессионал]

Только один вопрос: а как залить прошивку?

Выставил видео с нужного момента:...
