Внешний фильтр из бидона на 8 литров

Макс21 авг 2016, 18:35 8915

Не знаю что мной двигало когда я захотел сделать внешний фильтр, но вот что получилось. Потребовалось мне бидон, помпа 1100 л/ч, 3 метра шланга (пищевого прозрачного), 2 быстросъёма, 2 разъема (фото есть) под быстросъёмы)семенной магазин), 2 уплотнительные резинки(автомагазин), переходник для шланга(семенной магазин), герметик для аквариумов, мачала (купил в зоомагазине), губка (2 штуки банные), шланг гофрированный (от стиральной машинке (шланг новый, не использовался)), кольца керамические(зоомагазин), синтепон (хозяйственный магазин), ящик пластиковый из под фруктов, ацетон. Куча терпения и желание :-) .

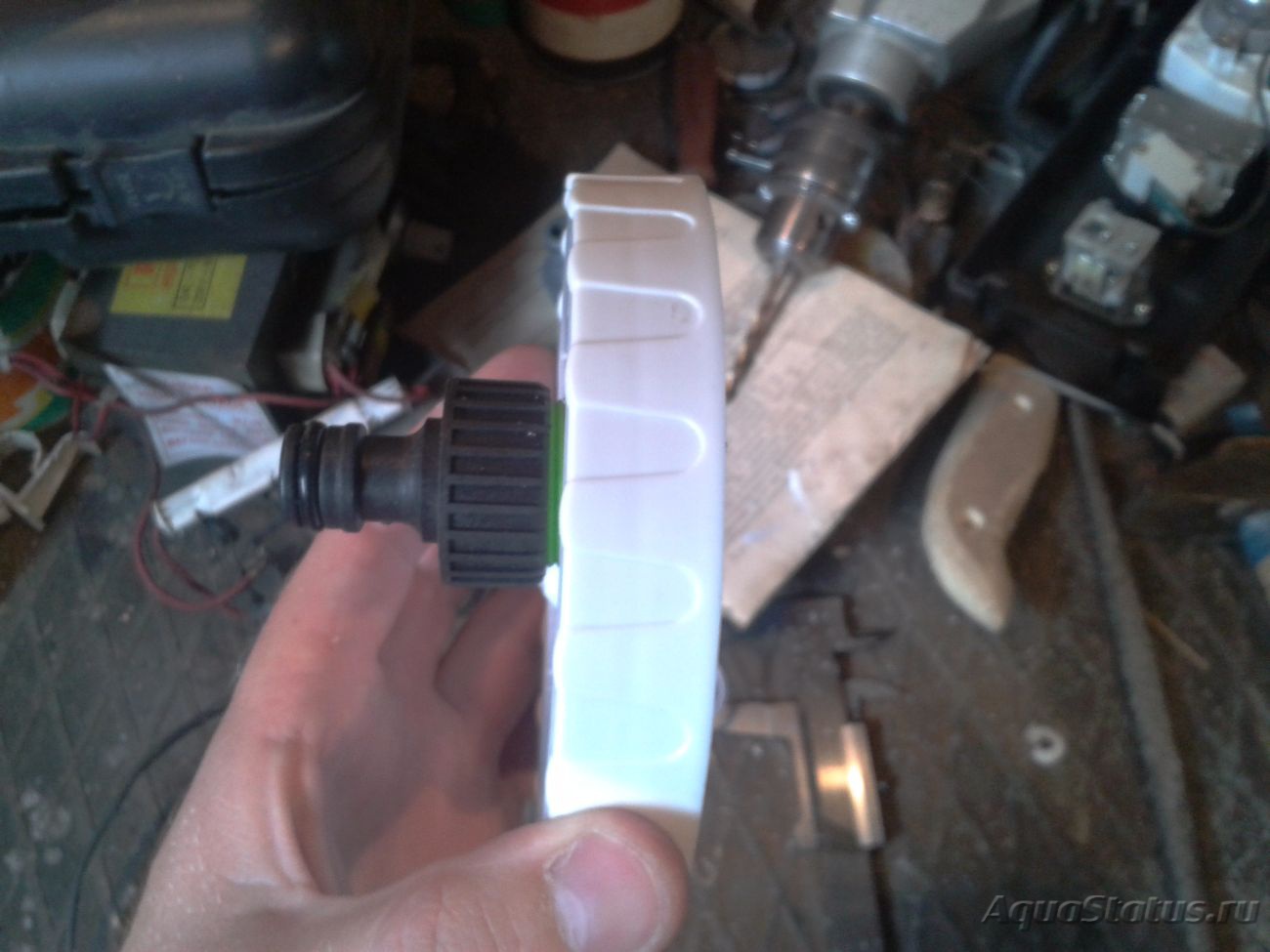

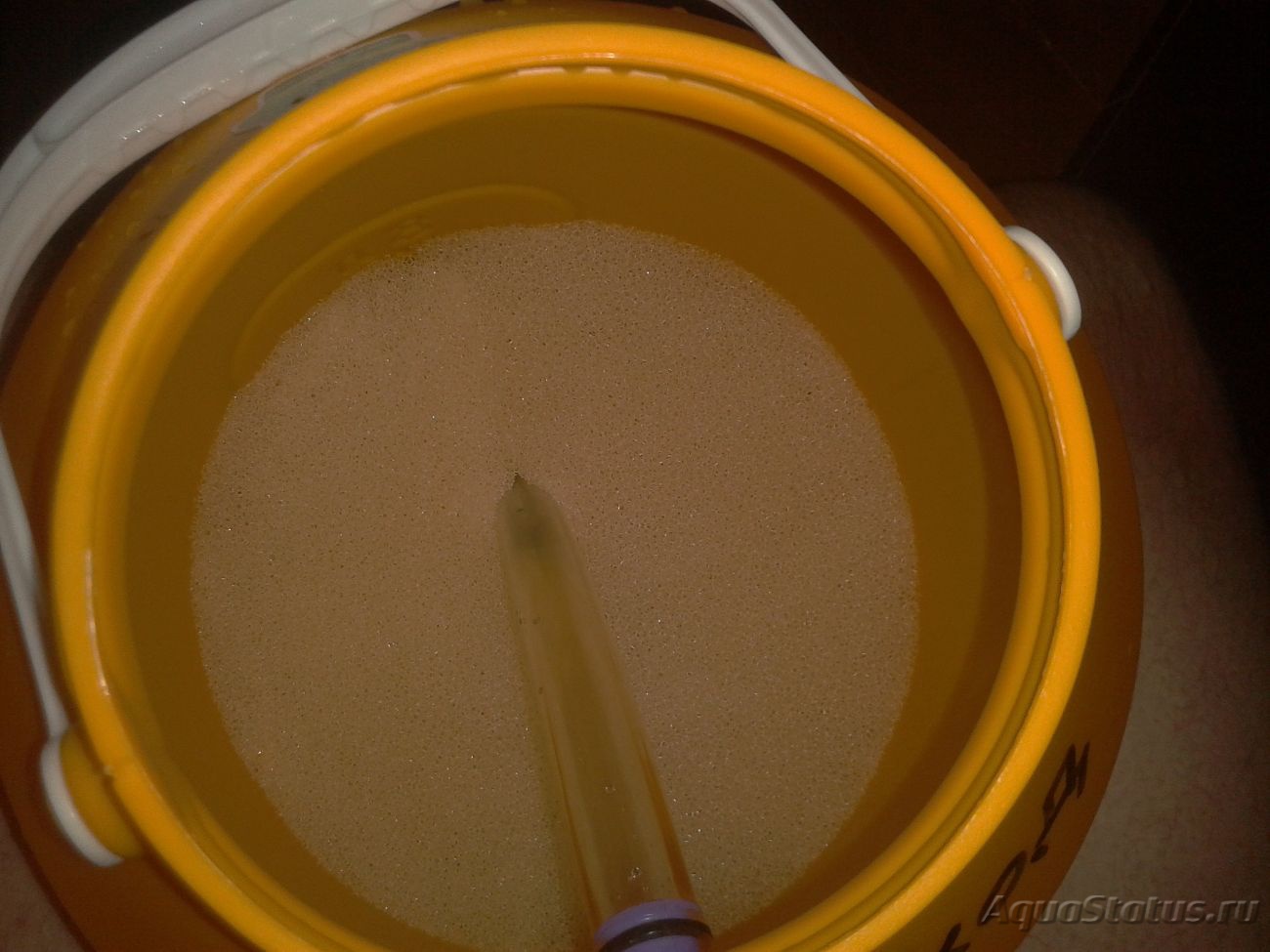

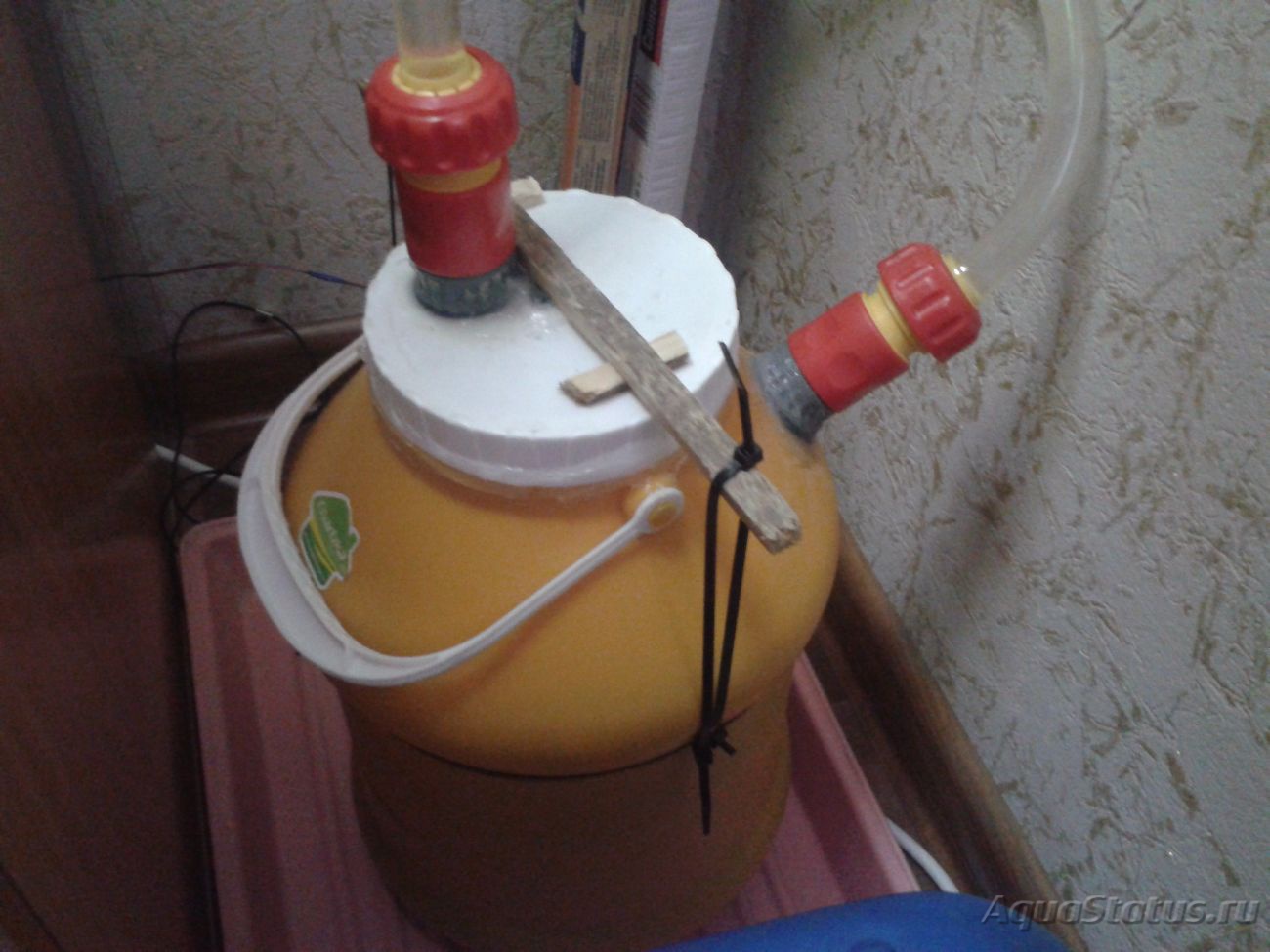

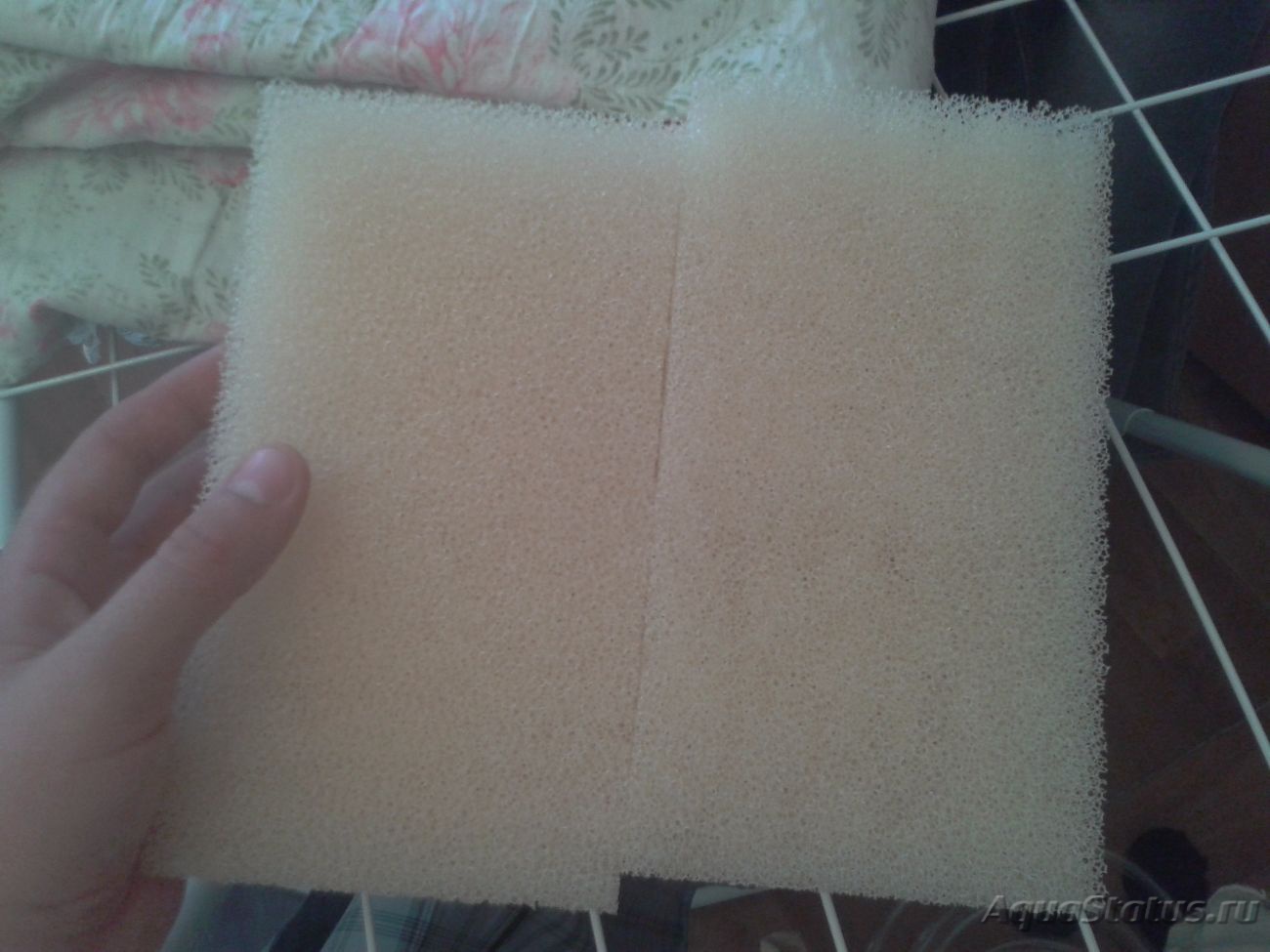

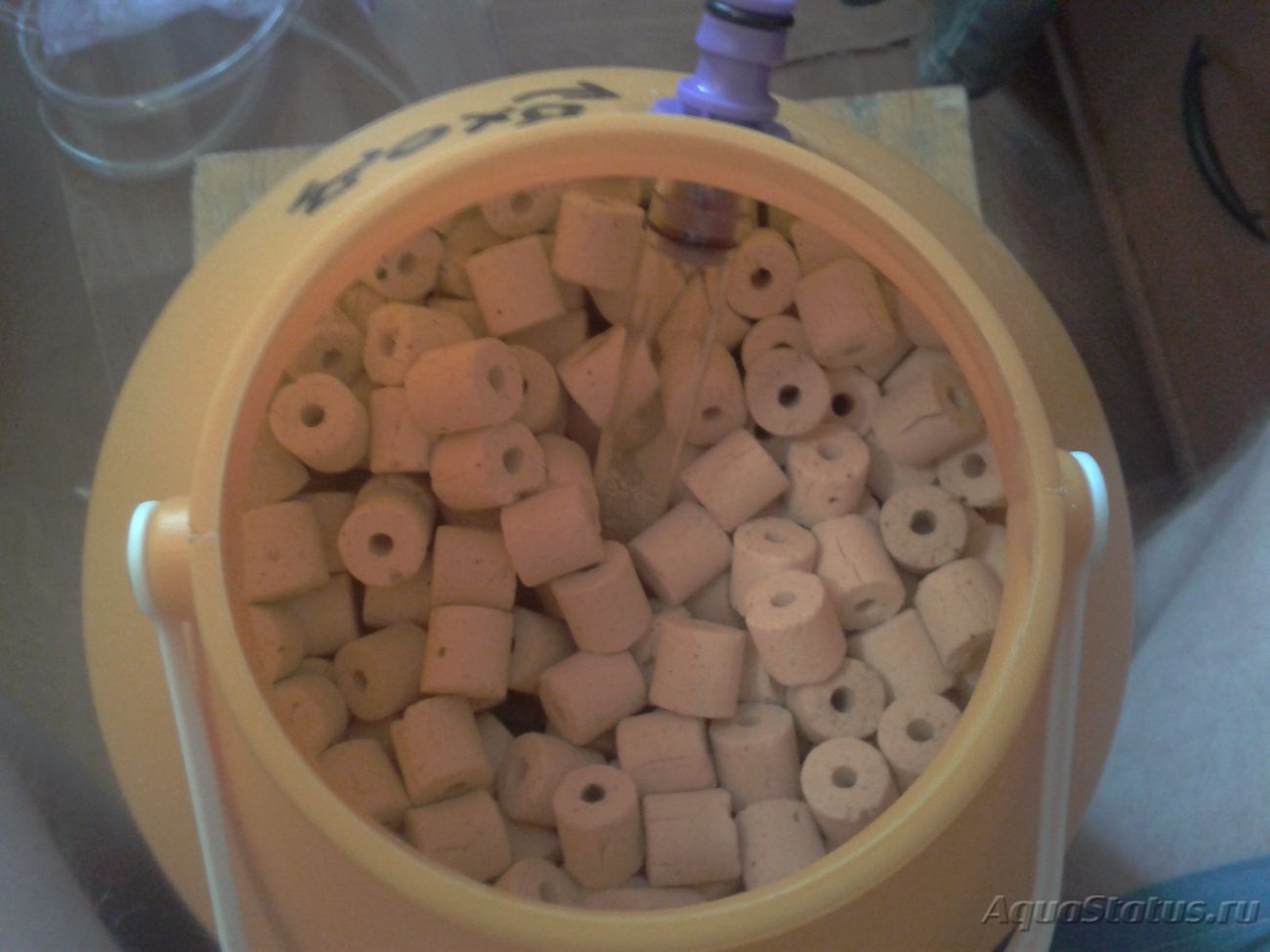

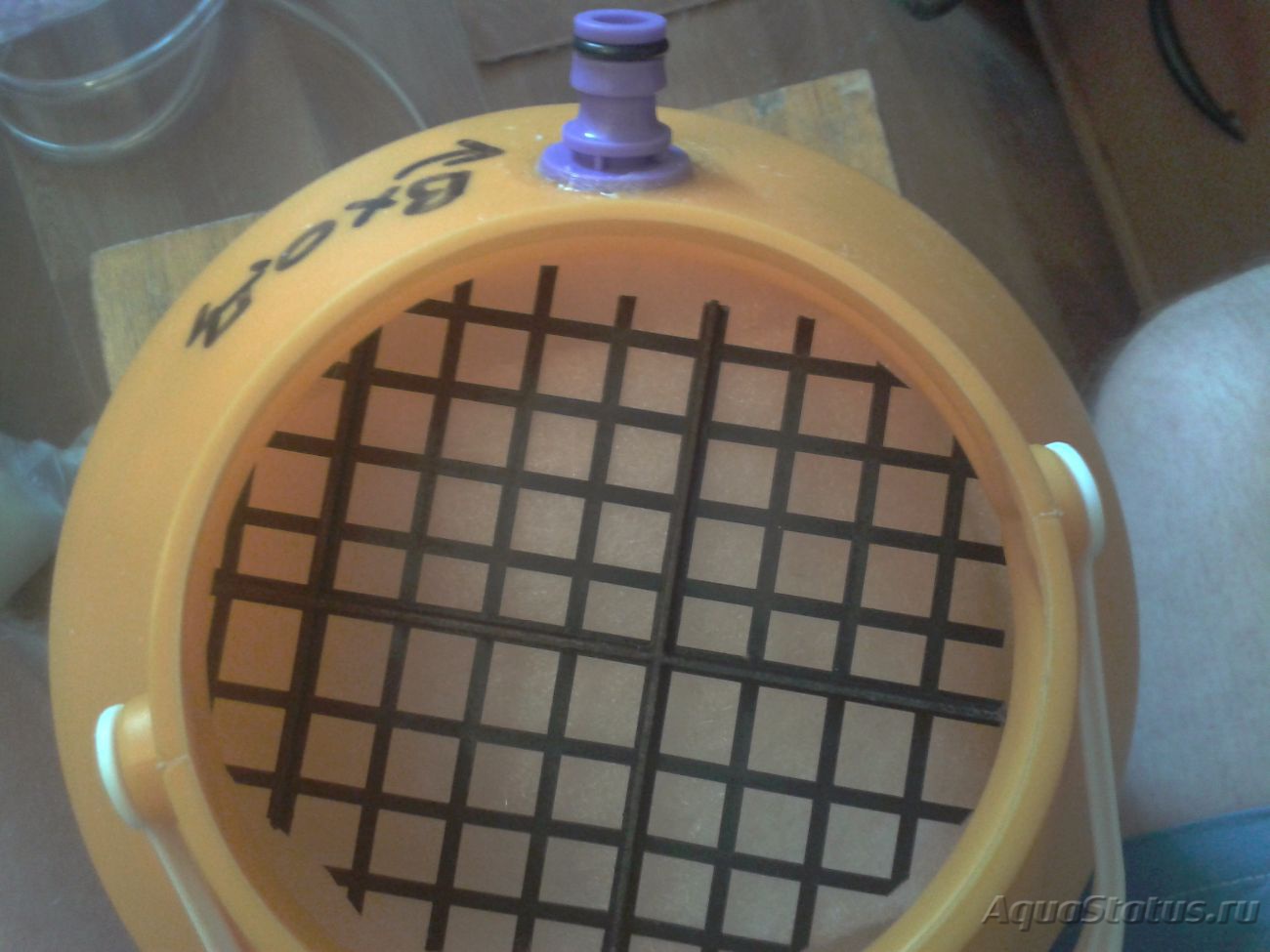

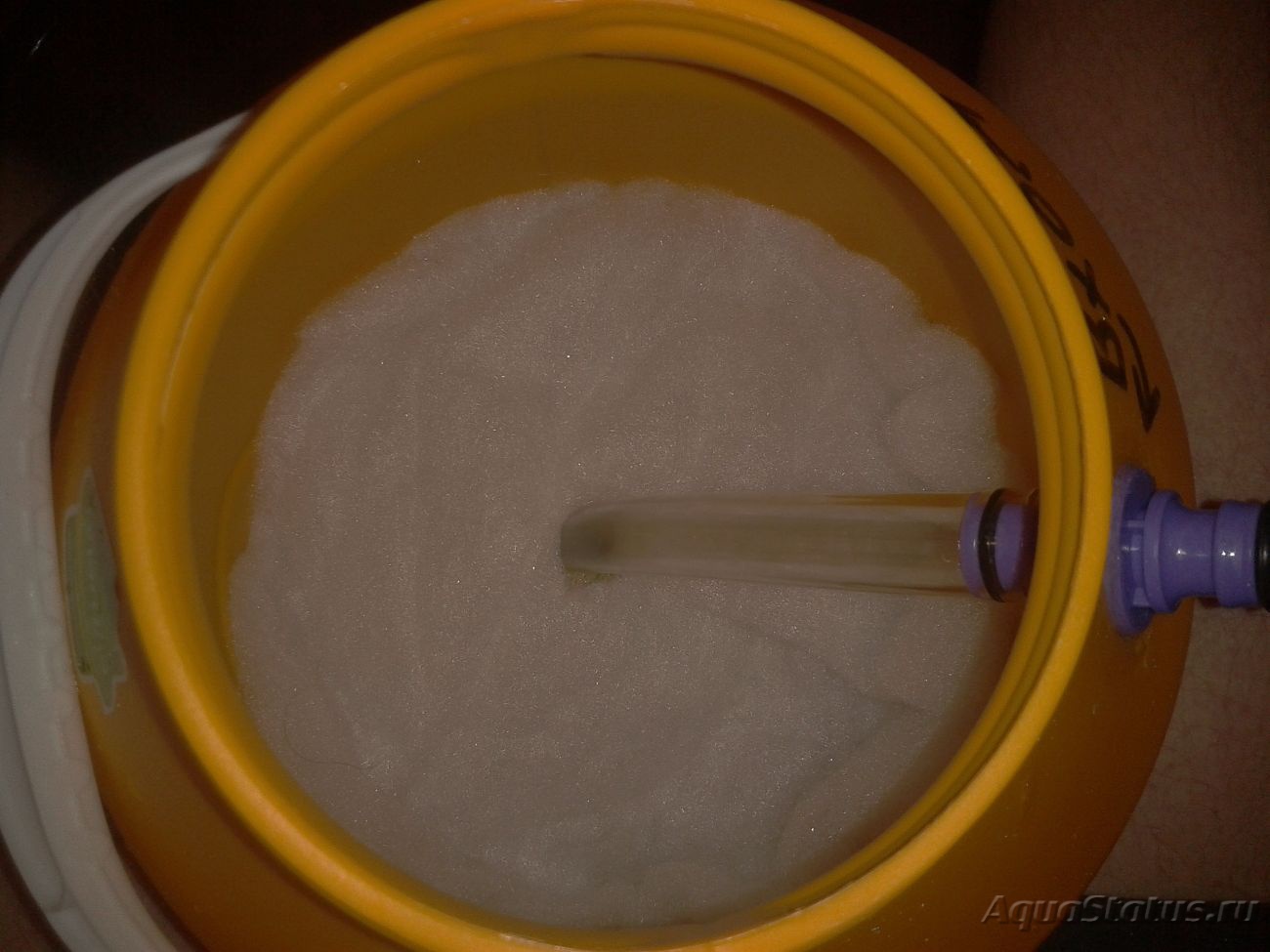

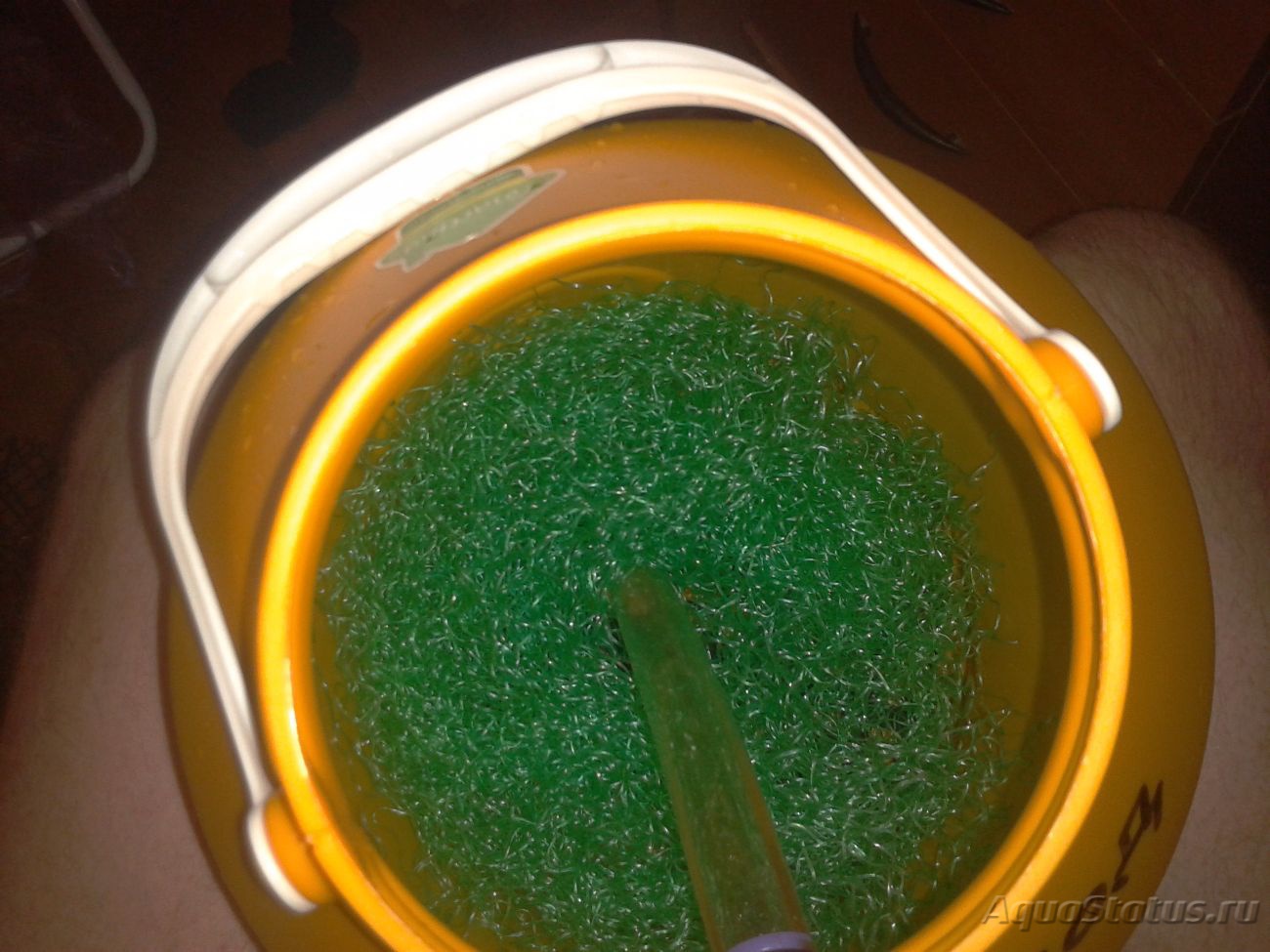

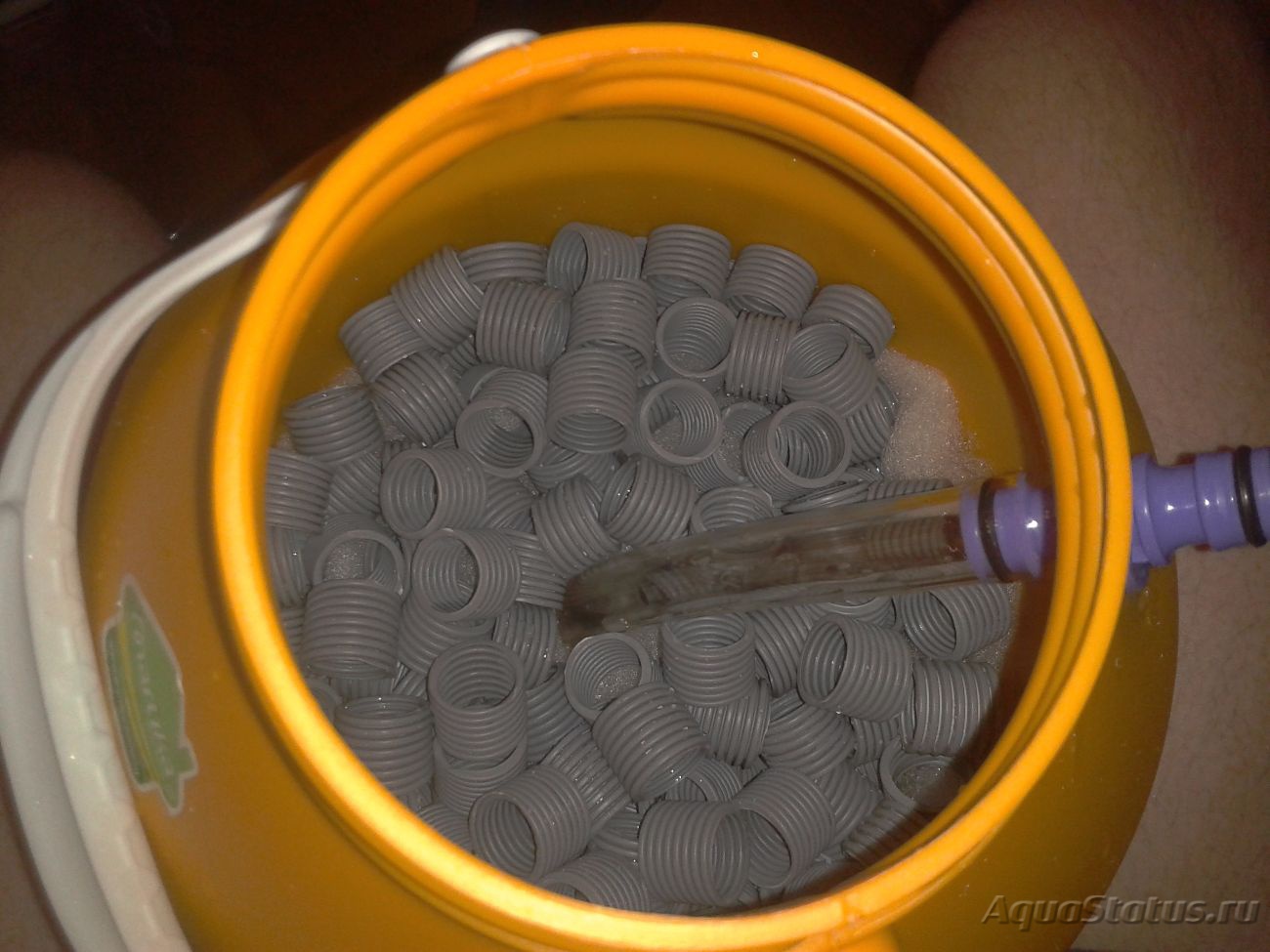

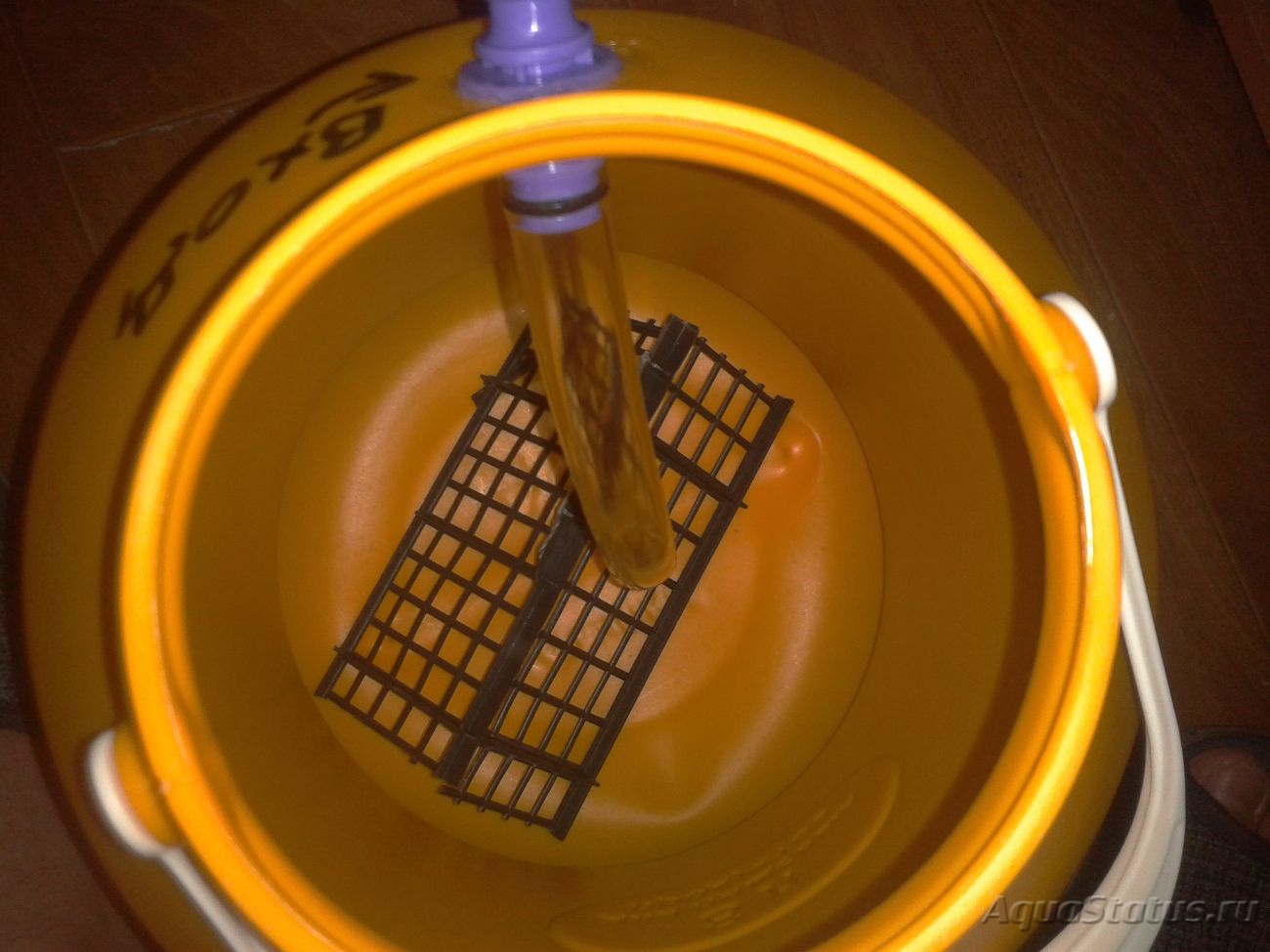

В бидоне и крышке сделал отверстия (напильником если есть паяльник для пайки полипропиленовых труб просто огонь у меня нет), вставил туда разъемы с резинками и затянул(фото 2), замазал герметиком. На следующий день начал собирать сам фильтр из ящика из под фруктов вырезал угол и положил на дно (фото 3), поправка на фото 1 готовый (итоговый вариант) на других фото например на 3 фото стоит простой переходник для быстросъёма (так пробовал вклеить, не получилось не советаю так делать), далее уложил мочало фото 4, потом губку фото 5(на первом целая далее подрезанная), потом насыпал нарезанный шланг от стиралки (который на слив гафрированный) (см по 2-2,5) фото 6, далее слой синтепона фото 7, далее кольца керамические фото 8, снова синтепон три слоя, потом сделал из ящика для фруктов перекрытие фото 9 что бы синтепон не подтянуло к выходному отверстию, обезжирил крышку внутри снаружи бидон намазал герметик, накрутил крышку, в образовавшийся зазор между крышкой бидона и бидоном также замазал герметиком. Сох он у меня сутки, потом три дня он гонял воду в ведре. Вот так выглядит в аквариуме фото 10 что то не даёт вставить фото, когда постоял в ведре крышку начало поднимать, взял пластиковые хомутики 4 шт. соединил вокруг и двумя по бокам, на фото 1 можно разглядеть.

Макс21 авг 2016, 18:36

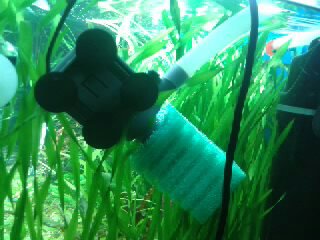

так выглядит в аквариуме.

snakebig21 авг 2016, 18:54

Крышку, возможно, стало распирать от создавшегося внутри бидона давления. Может быть забились наполнители, может быть неудачная конструкция. Лично мне, показались лишними гофрированные колечки.

Макс21 авг 2016, 19:00

snakebig Лично мне, показались лишними гофрированные колечки.

Попробую просто где то в нете я встречал у не помню какая фирма но так же не шары пластиковые а кольца (свои кольца я жувал горечи нет :-) ),

snakebig Может быть забились наполнители

Мне кажется врятли там решётка от ящика, но давление создаётся это факт и ах да я замерял производительность за минуту вышло 6,5 литров то есть за час 390 литров не хилый результат :-): .

snakebig21 авг 2016, 19:25

Макс но давление создаётся это факт

Я заметил у Вас быстросъём на бидоне, такой же брал и себе недавно для сампа. Только мне его внутренний диаметр показался маленьким, пришлось рассверлить, это при условии, что помпу я взял 600 л.\ч.

Макс21 авг 2016, 19:34

Да там их два. Внутренний диаметр примерно 10 мм. То есть думаете что из за этого может создаться такое давление?

snakebig21 авг 2016, 19:40

Макс Внутренний диаметр примерно 10 мм

Меньше 10 это точно, я сперва 10й сверлом прошел, после уже 12 осторожно. Давление может создаваться когда на выходе диаметр шланга меньше или есть сопротивление воде.

Макс за минуту вышло 6,5 литров то есть за час 390 литров

На основании этих данных можно тоже говорить, что сопротивление приличное. Конечно, если помпа хотя бы 80% от заявленного выдаёт без нагрузки, что, в принципе, можно проверить. Даже находил в сети калькуляторы по сопротивлению воды в трубах, хотя раньше это были обычные задачи для школьника.

Макс21 авг 2016, 19:47

snakebig Меньше 10 это точно, я сперва 10й сверлом прошел, после уже 12 осторожно.

Они разные, есть под шланг от 10 до 20. у меня под 20, но у меня стоит 16 шланг.

snakebig Конечно, если помпа хотя бы 80% от заявленного выдаёт без нагрузки, что, в принципе, можно проверить.

Не охото проверять пока надо убирать его из аквариума но помню когда включал течение намного сильнее чем у ФАН-3 на ФАНе заявленно 700 л/ч.

snakebig21 авг 2016, 19:53

Макс Они разные, есть под шланг от 10 до 20

Тогда может быть и Ваша правда. У меня черного цвета такой соединитель.
А вообще, на конструкциях по типу Вашей, внешние канистры имеют более толстые стенки. Те же акваэли.
А вот когда помпа стоит внутри фильтра внешнего, то создаётся разряжение, благодаря которому крышки притягиваются друг к другу.

Макс21 авг 2016, 19:57

Нет все таки я Вас обманут нет там 10 мм. :smu:sche_nie:

snakebig А вот когда помпа стоит внутри фильтра внешнего, то создаётся разряжение, благодаря которому крышки притягиваются друг к другу.

Спасибо за инфу, не знал, начинаю смотреть в сторону труб канализационных :-): .

snakebig21 авг 2016, 20:00

На самом деле, самоделок великое множество, но, после недолгих экспериментов, для меня самый лучший внешний фильтр это самп.

Макс21 авг 2016, 20:04

Посоветуйте где можно посмотреть или почитать по какому принципу сделали Вы самп, а то столько инфы и где выбрать :nez-nayu:. У меня все еще бамбит по поводу голубой глины в аквариуме :ps_ih: (сори что малость не в тему).

snakebig21 авг 2016, 20:08

Олег 197021 авг 2016, 22:53

Макс Спасибо за инфу, не знал, начинаю смотреть в сторону труб канализационных

Вы можете так же "загнать" помпу под крышку бидона. Трубы канализационные совсем не по фэншую смотрятся, и так же ставят "держатели" крышек. И сочится и порой выбивает как я понял при остановки помпы.

Макс22 авг 2016, 09:20

Пока только смотрю в сторону труб, а так все думаю переместить выходное отверстие на сам бидон (как в видео на ютюбе), там у него не дует крышку да и так то смотрю на свой фильтр и пока не чего не охота менять. Вода как слеза (хотя она такая и была :-): ), не знаю зачем я его сделал при моём населении и количестве травы он наверное не нужен, хотя жду пополнение хочу еще 20 неонов, 2 САЕ, 3-4 отоцынклюса.

AndreBens23 авг 2016, 15:34

Как вам бидончик минимойка Муссон ... 4 бара держит, цена 2.5 тыр за ведро, большая горловина, цвет желтый или черный. По-моему очень даже не дорого за ведро которое держит давление, а там еще шланг и пистолет для мойки в комплекте. Я читал про распылители для огорода, от которых брались канистры для предыдущих моделей с узким горлом. Наверное можно поискать и широкие, альтернативные. Фурнитуру поставить для шлангов потолще из быстроразъемов. Я как впервые увидел - так меня и озаботило.

Олег 197023 авг 2016, 16:17

Крупноват все же.
Я все так же склоняюсь к магистральному фильтру ...

Вот 10 о котором я писал, но он дешевле и стоит 2к. ...

AndreBens23 авг 2016, 17:23

Я нашел на 5 литров за 1000 руб. опрыскиватели на улмарт.

Вопрос: какая модель помпы стоит на фильтрах ADA и их копиях Чихирос как на фото? Вот бы такую купить где. Корпуса похожие видел на самогонных аппаратах. Есть и с широкой горловиной на защелках.

Отправлено спустя 5 минут 19 секунд:
Насос бы такой по конструкции, поближе к 1000 л/час

snakebig23 авг 2016, 19:38

AndreBens какая модель помпы стоит на фильтрах ADA

На адских фильтрах стоят насосы, используемые в оборонной промышленности Японии. На копиях стоят другие помпы.

AndreBens23 авг 2016, 22:44

Я давно находил модель помп, не японских конечно. На ютубе заграничные аквариумисты делали фильтр из бидона и в обсуждениях была модель. Но тогда поиск по названию в китайских магазинах и ебэе не помог. Если кто найдет похожее, напишите пожалуйта. Заманчивая идея разместить ее или на ведре, или снаружи аквариума и пусть качает через контейнер с наполнителем. Они должны быть очень надежными.
