Делаю бюджетный свет для аквариума из китайских светодиодных матриц 10W

[struk struk Участник]

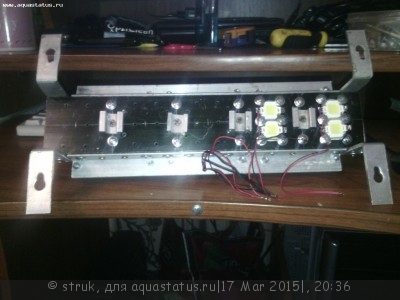

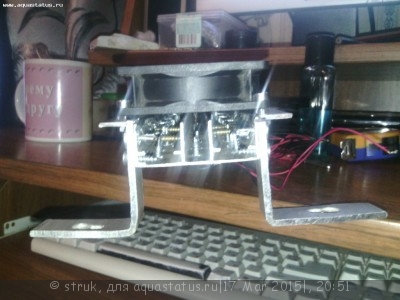

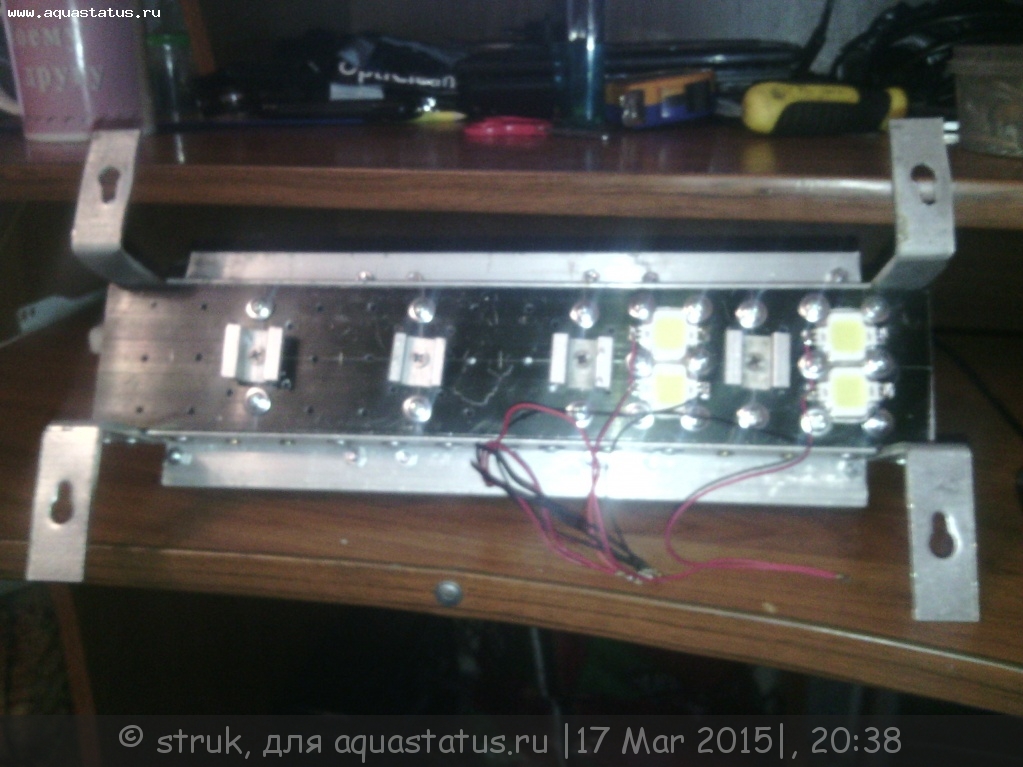

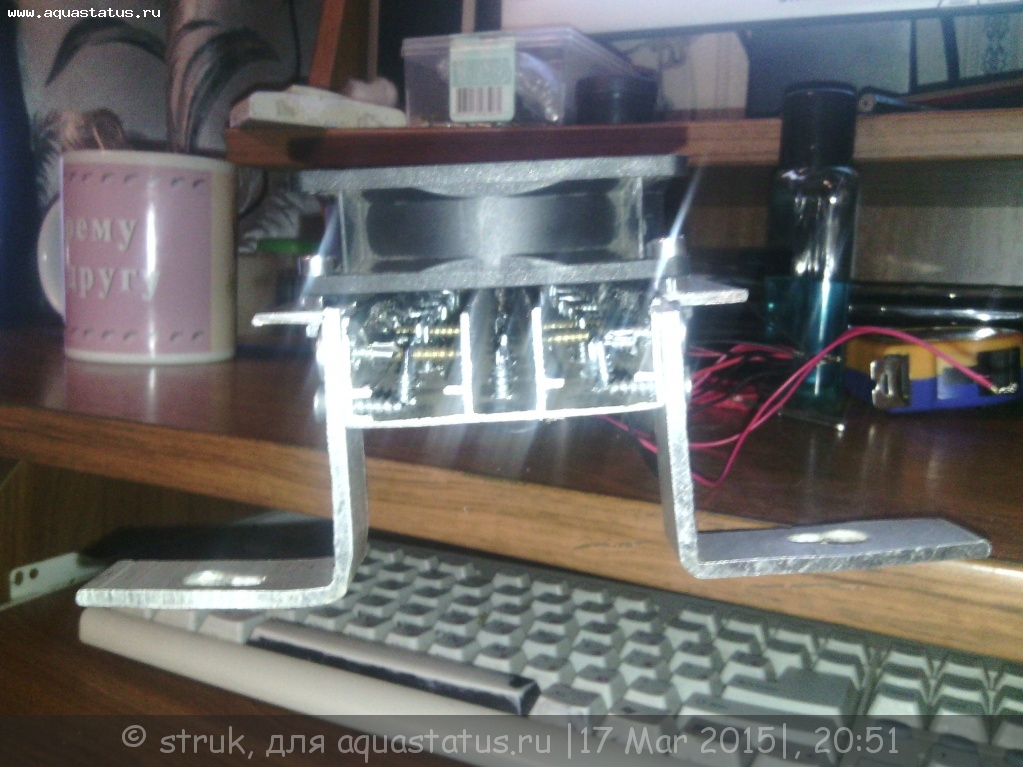

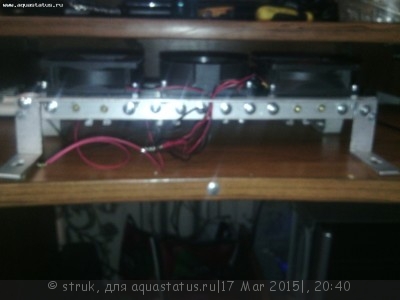

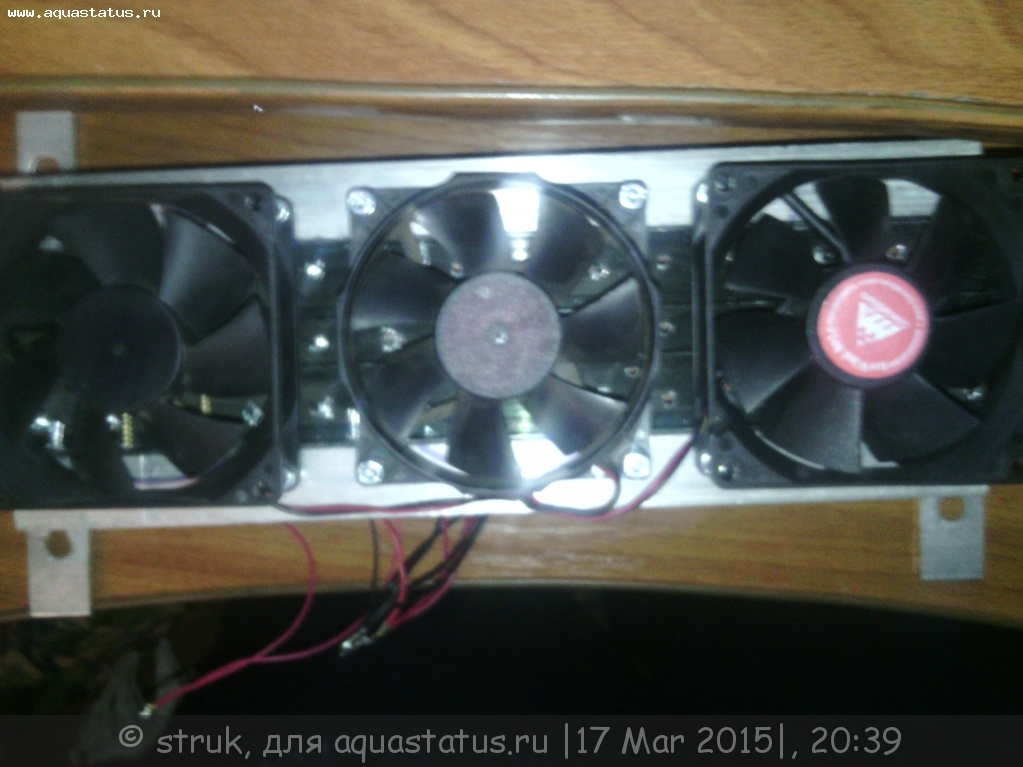

Основа кусок алюминиевого карниза найденного где то,по бокам прикручены два алюминиевых уголка,ножки держатели для карниза нашел дома.Простите за неаккуратность сломана правая рука.Сверху прикрутил три куллера от компа 80мм.Запитывать думаю компьютерным блоком питания.Сейчас испытывал четыре матрицы греют прилично,кстати они на термопасте кпт 8.Планирую поставить 10 штук,жду пока приедут.

[struk struk Участник]

Характеристики матриц по заявлению продавца :
Название продукта:
Высокой мощности привело 10 Вт белый
Чип размер:
24MIL * 40mil
Цвет температура:
белый (6000-6500 К)
Световой поток:
800-900LM
Прямой ток:
900mA
Водитель напряжение:
9-12 В
Интегрированная схема:
3 в серии, 3 параллельно
Интересно какую температуру они выдерживают без потери долговечности?Так как плоскость на которой они установлены ,ощутимо греется,жалко нет лазерного термометра.

[Metal Metal Старейшина]

10шт на 100л, не много ли будет?

[struk struk Участник]

Светодиоды не топовые ,если будет много уберу, дело не долгое.

[Metal Metal Старейшина]

Будет, не волнуйтесь, еще как будет. Убирать в двое будите.

[struk struk Участник]

Вроде не сильно я и привысил освещение ,чем мне будет это грозить?

[Metal Metal Старейшина]

10 матриц, дадут вам 8000лм, получите 80лм на литр, это много даже для сильно разогнанного травника.

[struk struk Участник]

думаю при подключении всех десяти, компьютерный блок просядет и будет где то по 600лм

[AndreBens AndreBens Профессионал]

К сожалению у вас несколько недостатков по свету. С люменами перебор - рассчитывайте 40-50 люм на литр, вам правильно заметили. Маленькая площадь радиатора, уголки и одна рейка не лучший выбор. Как минимум удвоить-утроить площадь. Не удивительно что три пропеллера не охлаждают как надо. Светодиоды перегревать нельзя, мало проживут, деньги на ветер. У вас они совсем рядом стоят, там не охлаждение а взаимный нагрев. Матрицы очень греют локально под собой. Мгновенно такое количество тепла не отвести на такой площади. Еще много света при такой конструкции пойдет вбок, на паразитную засветку вокруг аквариума. Можно рукой заценить нагрев, руке должно быть комфортно. Считается что 50 градусов рука уже не держит. Значит сам кристалл еще где-то на 20 градусов больше. И вид не блещет эстетикой, отвлекает от аквариума. Это же не вертолет Сикорского. И пропеллеры наверное шумят.

Добавлено спустя 9 минут 38 секунд:
Если вы матрицы подключили напрямую к БП то напрасно. Там не будет 0.9 А, на холодный-горячий пуск токи будут гулять и матрица не долго проживет. Прямая подача 12 вольт на эти матрицы допустима при проверке но не при работе. Нужны драйвера для питания матриц которые чётко держат ток. Для этих матриц по количеству уже не бюджетно если на 12 вольт. Или другой драйвер уже на 220 вольт на несколько матриц на ток 0.9А.

[struk struk Участник]

как я выше уже писал, при нагрузке напряжение падает и ток он держит в районе 800 мА точно не помню.Найти алюминиевый профиль у нас в глуши просто невозможно ,а о радиаторе и говорить не приходится,если только зто не от процессора а цена там сами знаете,да и видок лутьше не станет.О драйверах даже говорить не хочу цена космическая!

[Metal Metal Старейшина]

800 мА точно не помню

А вот пробьет одну дешевую матрицу и ее ток поделится на остальные и т.д.

Найти алюминиевый профиль у нас в глуши просто невозможно

Я сам в глуши живу, похлеще вашей во много раз, а свет везде сд и везде по уму. Есть интернет магазины, купить можно все что угодно! А на али и ебеях, дешевые матрицы и драйверы для них.

[struk struk Участник]

ток не поделится они параллельно подключены
драйверы на али не такие и дешевые тем более сейчас
моя проблема сейчас достойное охлаждение

[Metal Metal Старейшина]

ток не поделится они параллельно подключены

Так у матриц не 12в питание, им 11в максимум.

драйверы на али не такие и дешевые тем более сейчас

А хоцца за 100р купить пачку? Посмотрите сколько у нас стоят, может устроит. В том же электронщике посмотрите.

моя проблема сейчас достойное охлаждение

Ваше не похоже на достойное, тем более для 10 матриц. Они греются хорошо, высоких Т сами не держат и дохнут. Радиаторы можно в платане купить.

[struk struk Участник]

ага отваливать почти 6 кусков за драйвер ,да легче фирменные светильники купить

[Metal Metal Старейшина]

6 кусков

Это вы где такой нашли то? :-)

Добавлено спустя 2 минуты 39 секунд:
О, драйвер + матрица ...
Считаю не дорого совсем.

Или вот: ...

Добавлено спустя 2 минуты 57 секунд:
А если оставлять все матрицы, все 10шт, то можно запитать их от меньшего тока, например 0.5-0.6а.

[AndreBens AndreBens Профессионал]

В принципе, если вас вид устраивает - то и хорошо. Тогда люмены соблюсти. Ток, говорите, 800? А на холодном запуске скачки? Ещё непонятно как БП при повышении напряжения сети поведет. Слышал в комповых БП 5 вольт стабилизированы хорошо а 12 не очень. Повышение на 1 вольт даст ток более ампера. Ну допустим с питанием все хорошо. Держите в курсе, может у вас и все хорошо будет. Это временем проверяется и особенно в летнее время. Тоже опыт в общую копилку. И обеспечить охлаждение- это главное. Модули рядом однозначно нельзя ставить, это прожекторные матрицы, их на радиаторы от процессора по одной ставят с кулерами, тогда нормально. Перегрев критичен. Озаботьтесь этим. Поэтому в промышленных светильниках не ставят по нескольку матриц а разносят отдельно стоящие светодиоды- чтобы они смогли отдать тепло радиатору.

Добавлено спустя 14 минут 2 секунды:
Полезная ссылка на ебей, спасибо. Можно попробовать матрицы последовательно соединить по 2 штуки на 12 вольт - проверьте, хватит ли света. На драйвере прокатило бы, на бп не уверен.

[struk struk Участник]

такие драйвера греются еще больше чем матрица да и защит там ни каких нет страшновато ,я много чего уже там посмотрел ,а на электронщике 100 ваттный драйвер и стоит почти 6к.Буду ждать остальные матрицы , только тогда можно будет точно сказать, какой ток на них будет ,если блок не уйдет в защиту.Это пока только эксперимент ,я в поиске хорошегобюджетного охлаждения вот лутьше в эту сторону мне подскажите.Так как профиля у нас не найти, я склоняюсь к профильным багеткам длинной где то по пол метра.

[Metal Metal Старейшина]

Странно. Вы делаете свет, на практически худших диодах, на никаком профиле, за то драйвер вы считаете хорошим, только за 6тр?
Купите по штучно 10вт 900ма драйверы, по 250р на каждую матрицу по одному. Вам 5 матриц для разогнанного травника в 100л хватит. Вот вам и экономичто и практично!
Только охлад нормальный сделайте.

[struk struk Участник]

Так из чего его сделать :ny_tik:

[Metal Metal Старейшина]

Вот к примеру купить нужной длины кусок ...
Или вот, с двух таких: ... хоят длинны вашего аквариума не знаю.
