СО2 генератор Дмитрия

[dimetrius dimetrius Житель]

Сделал себе долгоиграющую системку по такой схеме

Схема основана на принципе принудительного, полностью управляемого впрыска кислоты. Управление осуществляется обычным таймером и встроенным таймером автоматического освежителя воздуха, голову и мозги которого я использовал :-): Периодичность впрыска 9, 18 и 36 минут по 1 мл. кислоты.

В качестве насоса использовал 20 кубовый шприц, тройник и два обратных клапана. СтОит обратить особое внимание расположению тройника относительно шприца - такое расположение позволяет использовать шприц "на сухую", кислота в него (в шприц) не попадает и можно использовать смазку для более лёгкого хода поршня. Такое расположение клапанов позволило "запереть" давление только в "содовой" бутылке, разгрузив кислотную магистраль.

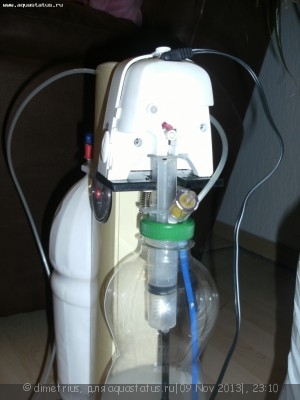

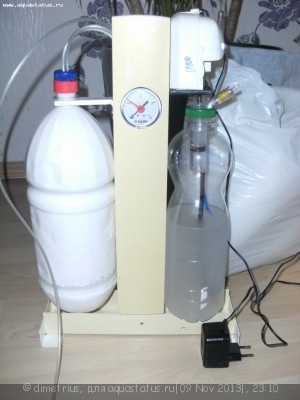

Ну и фото в сборе, заправлен 1 кг. порошкового мела, 1 л. 70% уксусной эссенции (не спрашивайте почему она побелела, не знаю :hi_hi_hi: ) и готов к работе.

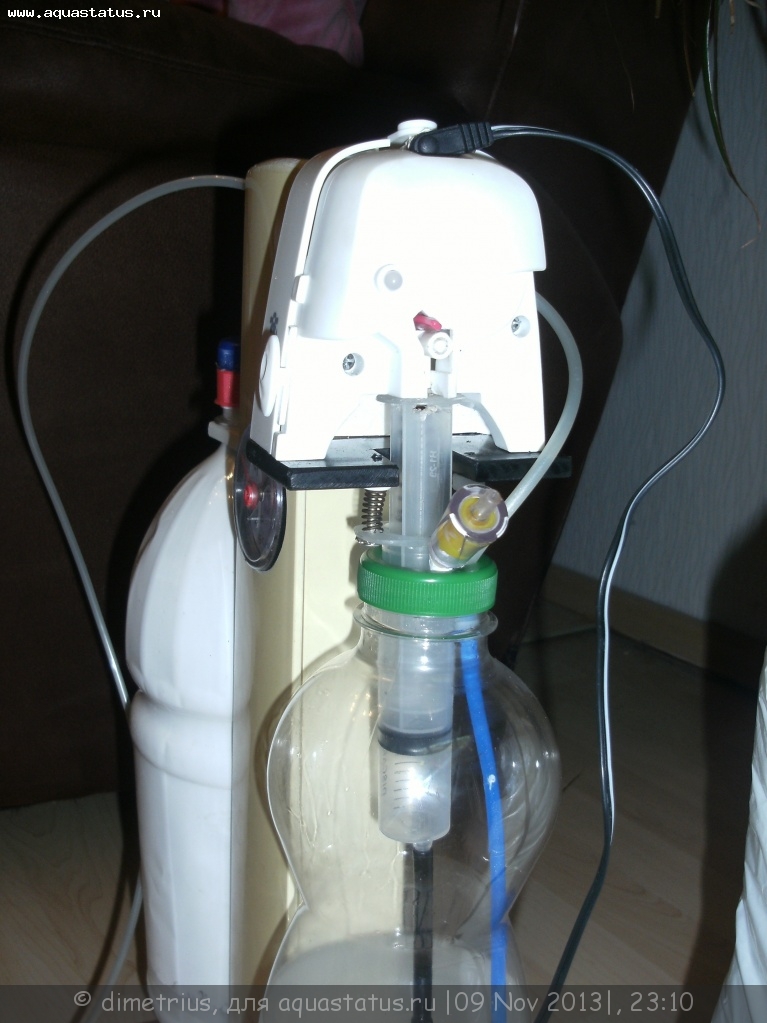

Узел "инжектора", вместо него можно использовать другой дозатор жидких удобрений.

Готов выслушать конструктивную критику и ответить на вопросы :-):

[Ю.В. Ю.В. Старейшина]

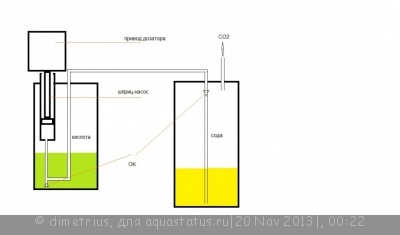

На схемке "сода" на "мел" исправь))

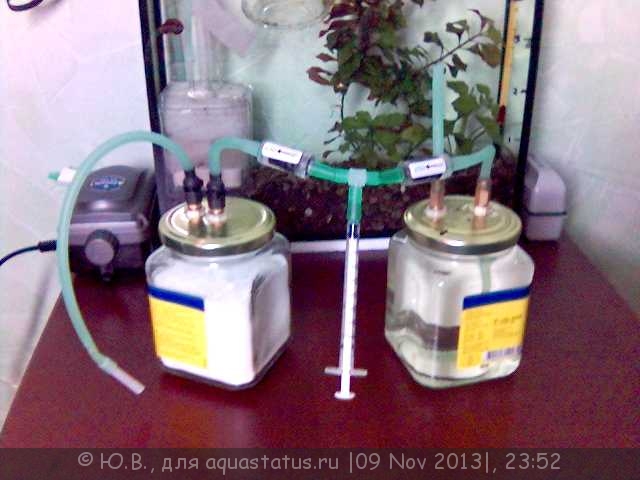

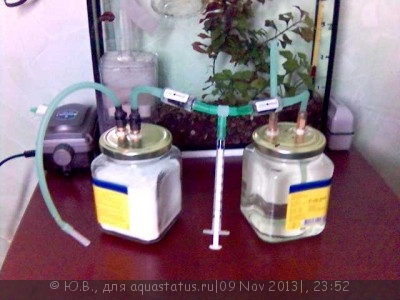

Дим, работая над усовершенствованием своего самого первого "бутылочного" генератора (вот он Генератор СО2 - критикуем.), я нарвался на картинку на аге

Ее, кстати, я хотел тебе показать, когда ты недавно вопрос провокационный в теме задавал :hi_hi_hi: Но ссыли на туда у нас не проходят, а перетаскивать фоту мне было лень :-)
Это еще один, очень интересный путь развития источников СО2. Правда, он несколько более трудоемкий в изготовлении (если идти по пути автоматизации), но, на мой взгляд, очень перспективный. :co_ol: Ждем результатов испытаний))
ПС Не рано тему сделал? Ты его испытать не успеешь, как увидишь в продаже обрисованный иероглифами ;;-))) ;;-))) ;;-)))

[dimetrius dimetrius Житель]

нарвался на картинку на аге

К сожалению (а может и к счастью) я её не видел, вот скажи, сколько ты видиш соединений снаружи банок на твоём фото и сколько на моём? :mi_ga_et: Да и автоматикой там не пахнет. ::yaz-yk:

когда ты недавно

Схема, как ты уже правильно понял, к тому времени уже была в голове. :a_g_a:

обрисованный иероглифами

Ты шутиш? Это такая сложная для них вещь :-) , они делают только то что попроще.
А вот парням из Украины это очень даже по плечу, с их дозаторами. :mi_ga_et:

Добавлено спустя 7 минут 32 секунды:

Ты его испытать не успеешь

А вот с этим проблема, сделать то сделал, испытания на балконе провёл, подправил внешний вид, а теперь думаю - куда бы его применить :-) . В одном и так всё растёт, в другом он вроде и не нужен, а третий в детской комнате стоит. :-):

Добавлено спустя 4 минуты 27 секунд:

он несколько более трудоемкий в изготовлении

Он несколько затратней, да. Но если есть дозатор - изготовление будет много проще твоей системы, как и системы Славкина.

Добавлено спустя 7 минут 2 секунды:

"сода" на "мел" исправь

Я сознательно написал - сода, так людям привычней. Впрочем - мог написать и мел, и известняк, и ракушки, и всё кальцийсодержащее, система всеядна.

[Ю.В. Ю.В. Старейшина]

Да и автоматикой там не пахнет.

Естественно, какая-то деффка собирала))
Доводи дозатор "до ума", чтоб любому блондУ было по плечу)))

[dimetrius dimetrius Житель]

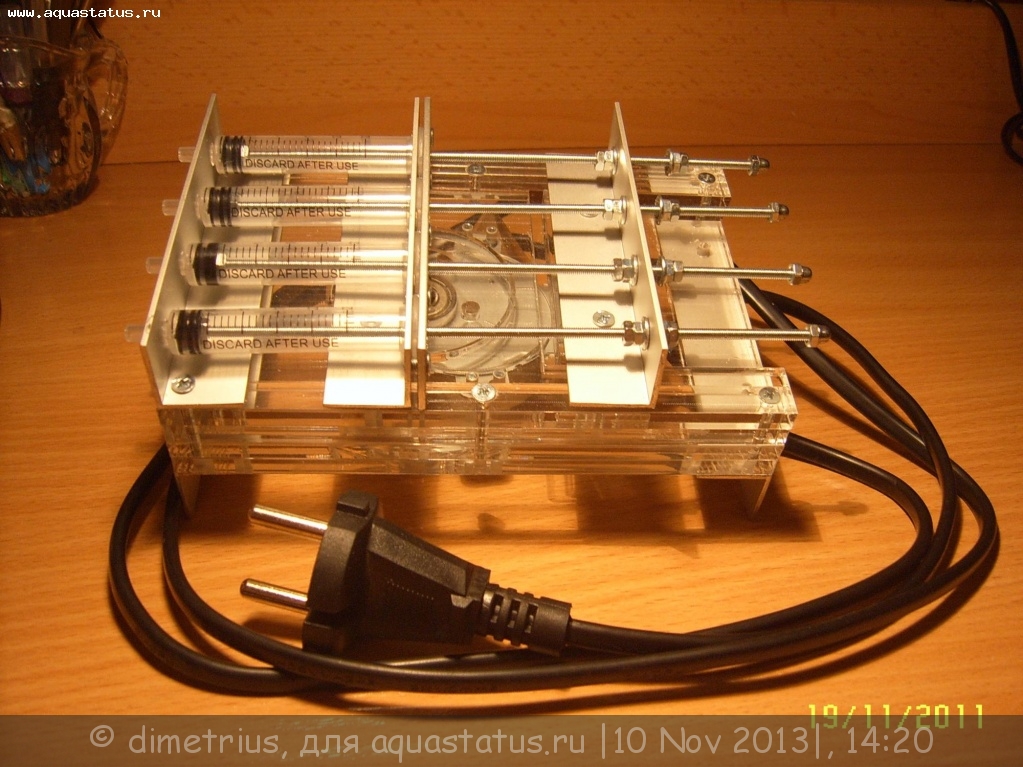

Да что там доводить-то, делаем такой дозатор - Бюджетный автоматический дозатор удобрений
Или покупаем такой -

Берём баклажку отсюда - Генераторы СО2 Юрия-TPV - конец браге. :-)
Обратные клапана - Бесплатный обратный клапан
Трубки от капельницы, таймер в магазине.
Собираем по схеме и пользуемся.

[dimetrius dimetrius Житель]

Подключил к большому аквариуму, с подачей примерно 10п/с, параллельно к освещению. Ждём по меньшей мере месяц. :ps_ih:

[борисыч борисыч Профессионал]

По моему это уже проходили. С чем очень быстренько столкнешься-это цитратная корка.

[Ю.В. Ю.В. Старейшина]

На уксусе не столкнется)) Серьезный недостаток (как для себя) вижу один- использование уксусной эссенции. Если вопрос с безопасностью решен, то вполне рабочая схема))
Дим, для бОльшей стабильности попробуй залить мел водой и подавать кислоту под него, как в клапанной системе.

[dimetrius dimetrius Житель]

Так я так и делаю (посмотри схему в начале темы), просто забыл упомянуть, а ты думаеш почему бутылка вся белая? Я её усиленно превращал в сметану, что-бы закрутить пробку и не сломать трубку. :-):
Так что - цитратная корка нам не страшна. :dr_ink:
На счёт безопасности:
1. Бутылка с кислотой работает без давления.
2. Все соединения с пробкой сделаны плотно.
3. На входе воздуха в бутылку установлен обратный клапан, на случай случайного опрокидывания и от запахов.
4. Все соединения, тройник, обратные клапана и шприц находятся внутри бутылок.
5. Неисправность любого узла приведёт к остановке генератора.
6. При превышении допустимого давления (пока ещё не выяснен порог, но не высокий) привод просто не продавит поршень шприца и сработает защита электроники, система отключится до следующего включения света.

Добавлено спустя 9 минут 7 секунд:
И ещё, для инфы, мел не растворяется в воде, по этому капать сверху просто не самая хорошая идея. Реакция будет идти пока поверхность не покроется водой, потом будет накопление концентрации кислоты в воде и как следствие - неуправляемая реакция.
Так что - подача только снизу.

Добавлено спустя 3 минуты 42 секунды:
Обратите внимание на форму дна бутылки с мелом, сделал специально под мел, так он всегда опускается на самое дно куда и подаётся кислота. :dr_ink:

[Ю.В. Ю.В. Старейшина]

На счёт безопасности:

Это я и без тебя вижу ::yaz-yk: :-)
Я имею в виду подготовительно-заключительное, заправку, хранение эссенции, случайные опрокидывания дитЯми ее на себя (ТТТ) и прочие нарушения ТБ при работе с агрессивными реактивами. Меня в этой системе смущает только это.
Я тут намедни ЛК развел, на столе оставил- что-то отвлекло, так успел как раз в тот момент, когда соседский раздолбайский ребенок (в гости к дочке пришел) собирался ее выпить :-) :-) :-) А шоб была эссенция и я бы не успел? :sh_ok:

[dimetrius dimetrius Житель]

Все действия по заправке и разведению производятся в хорошо проветриваемом подвале, в квартире происходит только смена крышек на бутылках. Хранение только в недоступном для детей месте и под замком. Так что в этом плане - всё тип топ. :dr_ink:

Добавлено спустя 1 минуту:
Очки и перчатки обязательны. ::yaz-yk:

[evrojox evrojox Свой на форуме]

Схема основана на принципе принудительного, полностью управляемого впрыска кислоты.:

Потрясная системка, искренне рад вашему гению и с нетерпением буду ждать ваших испытаний. :bra_vo:

Да что там доводить-то,
Собираем по схеме и пользуемся.

Но это мне кажется более практичным . Ложка дёгтя- инжектор и впрыск абсолютно разные вещи. :dr_ink:

[dimetrius dimetrius Житель]

инжектор и впрыск абсолютно разные вещи

Вика говорит -
"Инжектор (фр. injecteur, от лат. injicio — вбрасываю),
Струйный насос для нагнетания газа или жидкости в резервуары, например, питательной воды в паровой котёл"

К сожалению многие путают впрыск и распыление, в моём случае это именно "впрыск", так что - ошибки нет. :mi_ga_et:

[Ю.В. Ю.В. Старейшина]

Струйный насос для нагнетания газа или жидкости

Дим, здесь ключевое слово "струйный". Вики, увы, не самый серьезный источник информации, поэтому не сакцентировало на этом внимание. Вот определение из более солидного источника

процесс непрерывного смешения двух потоков веществ и передачи энергии инжектирующего (рабочего) потока инжектируемому с целью его нагнетания в разл. аппараты, резервуары и трубопроводы.

...
Вики сосредоточилось на автомобильном понимании инжектора.)) В инжекторе поток газа (жидкости) с большой скоростью но малого объема как бы увлекает за собой основной поток бОльшего объема, постепенно с ним смешиваясь. Классический пример из аквариумного быта- "питон".
А у тебя таки впрыск, причем плунжерный.
Но это сути дела не меняет- цацка интересная. :co_ol:

[dimetrius dimetrius Житель]

В общем, название я поменяю при возможности, на более понятное большинству пользователей. Ну а вы, господа философы, если можете доказать что "инжектор" не имеет ничего общего с "впрыском", можете с этим вопросом обращаться к автопроизводителям или в какие другие высшие инстанции. :-):

Вместо продолжения флуда в теме - предлагаю обсудить некоторые мысли:
Мысль первая - по какой-то причине мне не удаётся разогнать генератор на давление выше 0,2 бара. Долго думал и надумал, дело в моём "пневмонасосе", не в слабомощном приводе, а именно в расположении тройника относительно шприца, точнее в разнице коэфициента сжимаемости воздуха и жидкости. То что я расчитывал использовать для возможности смазки поршня - съиграло в плюс ещё и в плане саморегуляции системы, чем больше давление в бутылке с мелом - тем меньше подаётся кислоты при неизменном ходе поршня. Надеюсь мысль понятна. Что думаете? :dr_ink:

[Ю.В. Ю.В. Старейшина]

Очень может быть :a_g_a:

[evrojox evrojox Свой на форуме]

Ну а вы, господа философы, если можете доказать что "инжектор" не имеет ничего общего с "впрыском", можете с этим вопросом обращаться к автопроизводителям или в какие другие высшие инстанции. :-):

Вместо продолжения флуда в теме - предлагаю обсудить некоторые мысли:

:bra_vo: Польщен и :smu:sche_nie: , разве разъяснение технических нюансов это флуд? :nez-nayu: Да ладно. В идеале надо-бы устранить воздух, но тогда придётся попрощаться и со смазкой, а это дополнительное усилие для привода. И ещё; я бы попробовал сделать дозатор с регулируемой по объёму подачей. Можно взять за основу дозатор из вашего поста N 5. На мой взгляд это увеличит диапазон регулировки и немного разгрузит привод- не допустит не срабатываний от перегрузки. :dr_ink:

[Ю.В. Ю.В. Старейшина]

И окончательно вывести девайс из разряда доступных самоделок в разряд эксклюзивной "демонстрации возможностей избранных" Вот же ж любители усложнять! :-)

[evrojox evrojox Свой на форуме]

Вот же ж любители усложнять! :-)

:-) Кому что проще. Кто-то подбирает иглы, кто-то ставит антиразгон.

И окончательно вывести девайс из разряда доступных самоделок в

Но в целом я согласен. :ps_ih:

[Ю.В. Ю.В. Старейшина]

Кто-то подбирает иглы

Иглы уже все подобраны и конкретные рекомендации розданы пользователям. :-)
А у меня пожелание к Диме. Когда отработаешь режимы, неплохо было бы пойти по пути отехнологичивания всей сборки до уровня не очень подготовленного пользователя.
