Реактор Сержа (внешний реактор на основе бытового фильтра).

Roman16 май 2010, 21:01 41890

Максимально эффективный (растворение co2 практически 100%) и достаточно недорогой в изготовлении внешний реактор. Внешний, тк для его работы необходим либо внешний фильтр либо прокачивающая помпа.
Для сборки нужно следующее:

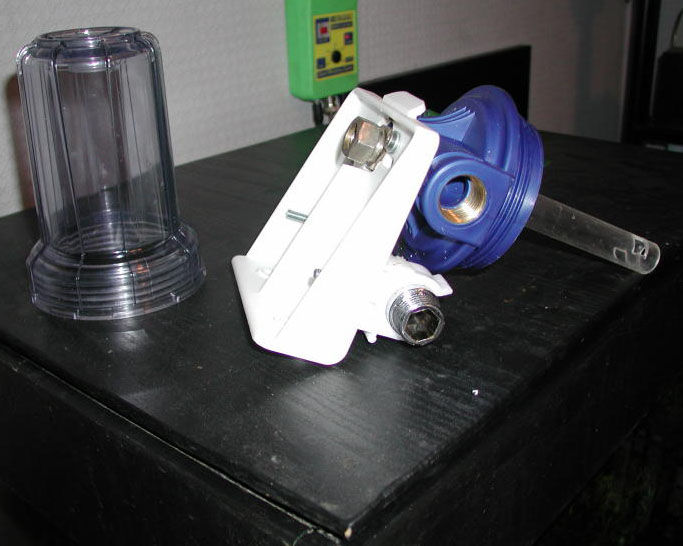

1. Колба реактора (например, малая или средняя колба бытовых фильтров аквафор)
2. Набор кранов и фитингов. (вариации разные, в зависимости от того как нужно расположить реактор).

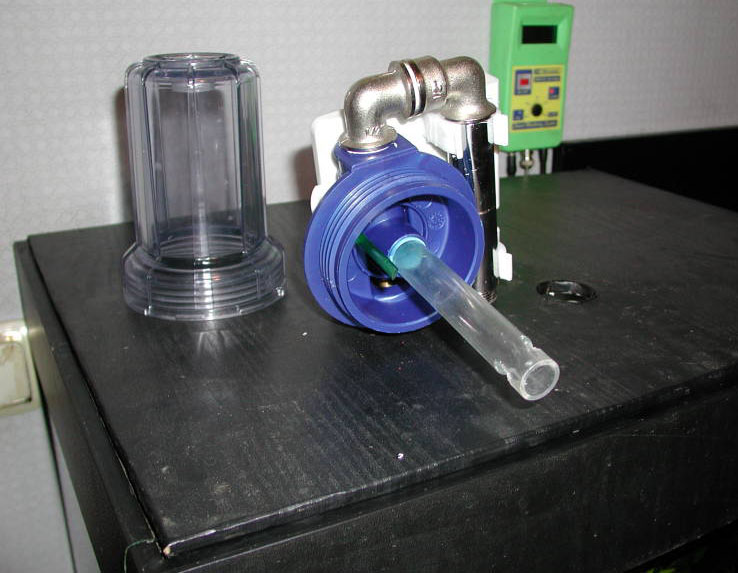

3. Центральная трубка (диаметр и размер нужно подобрать опытным путем)

Ю.В.16 май 2010, 22:51

А в качестве наполнителя что?

Roman16 май 2010, 22:52

Ничего. Зачем наполнитель?
При желании можно использовать синтепон или шары. Но в этом нет смысла, растворение и так 100%.

Ю.В.16 май 2010, 23:04

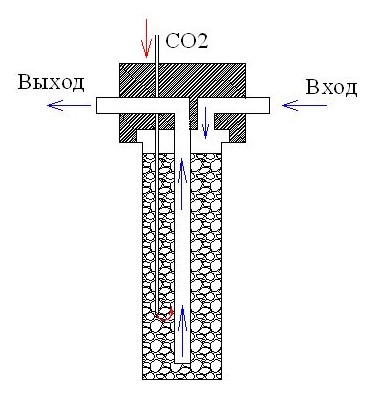

Где-то я встречал эту схему с наполнителем из мелкого щебня- не помню где. Вот она (схема) меня и натолкнула на мысль подавать газ на вход воды внутреннего фильтра viewtopic.php?p=28117#p28117 Пробовал до 3 пуз/сек- растворяет полностью.

Roman16 май 2010, 23:06

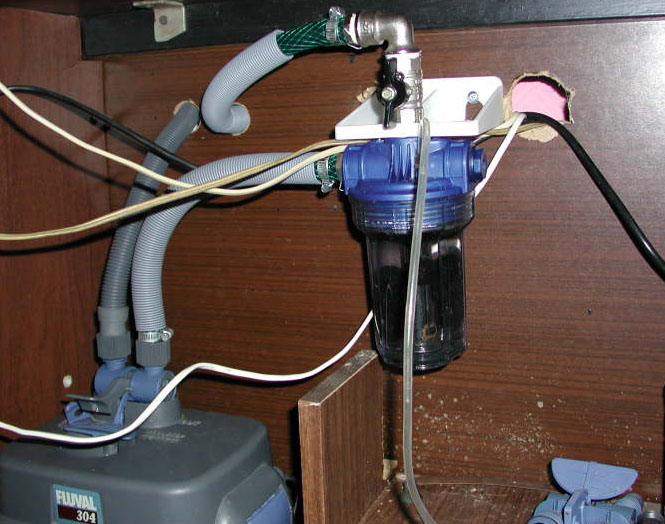

При наличии внешнего фильтра внешний реактор предпочтителен из соображений эстетики.

Ю.В.16 май 2010, 23:13

AquaStatuS При наличии внешнего фильтра внешний реактор предпочтителен из соображений эстетики.

Естественно! А при его отсутствии, мне кажется, лучше уж иметь один внутренний, чем внутренний, помпу и реактор :du_ma_et:

Roman16 май 2010, 23:14

Ну внешний реактор на литражи, которые спокойно живут на внутреннике не нужен, это точно.

Nikolaykz16 май 2010, 23:25

ЮрийВладимирович Где-то я встречал эту схему с наполнителем из мелкого щебня- не помню где. Вот она (схема) меня и натолкнула на мысль подавать газ на вход воды внутреннего фильтра viewtopic.php?p=28117#p28117 Пробовал до 3 пуз/сек- растворяет полностью.

При подобной подаче газа,помпа должна работать постоянно.Если отключить например при кормлении,при кормлении рыб живым кормом приходится отключать на довольно продолжительное время,в головке скапливается газ и помпа начинает работать в холостую.Да и при больших объемах подобная схема не эффективна.Проверенно на практике.

Ю.В.16 май 2010, 23:30

Nikolaykz
ЮрийВладимирович Где-то я встречал эту схему с наполнителем из мелкого щебня- не помню где. Вот она (схема) меня и натолкнула на мысль подавать газ на вход воды внутреннего фильтра viewtopic.php?p=28117#p28117 Пробовал до 3 пуз/сек- растворяет полностью.
При подобной подаче газа,помпа должна работать постоянно.Если отключить например при кормлении,при кормлении рыб живым кормом приходится отключать на довольно продолжительное время,в головке скапливается газ и помпа начинает работать в холостую.Да и при больших объемах подобная схема не эффективна.Проверенно на практике.

Да я, в общем и делал ее для маленького объема- уж очень неэстетично обычный реактор из бутылки в маленькой банке смотрелся. Насчет отключения- существенно! Учту. Спс.

ВиталийВиталий26 апр 2012, 10:05

Каким образом крепили шланг подачи СО2? И не совсем понятно, внутри колбы газ подается через распылитель?

Roman26 апр 2012, 14:44

ВиталийВиталий Каким образом крепили шланг подачи СО2?

Есть много вариантов. Зависит от того, какая колба.

ВиталийВиталий И не совсем понятно, внутри колбы газ подается через распылитель?

На картинках все видно. Зачем распылитель? Просто в колбу подается газ и болтается/растворяется сверху. А вода, насыщенная УГ выходит через центральную трубку.

ВиталийВиталий26 апр 2012, 18:13

Ясно, рассматривал варианты с выводом газа в эту самую трубку, но по-моему скромному меннию этот вариант поудачнее будет. Тогда еще вопрос: предусмотрено ли технологически в данной конструкции использование обратного клапана на случай отключения газа?

Ю.В.26 апр 2012, 18:17

А что за проблема его поставить без "разрешения автора"?)))

ВиталийВиталий27 апр 2012, 04:03

Да при желании туда и радио вмонтировать можно :-): , я спрашиваю о целесообразности. Если конструкция уже готова и испытана зачем изиобретать еще что то?

Ю.В.27 апр 2012, 06:54

Вообще-то "обвес" любого источника СО2 подразумевает три вещи- счетчик пузырьков, ккакой-либо реактор для растворения и собственно магистраль подачи газа.
Счетчик пузырьков, обычно, подразумевает наличие в нем обратного клапана.

ВиталийВиталий Если конструкция уже готова и испытана

Конструкция не только готова и испытана, но уже не один год применяется во всех уголках земли. И кто какие конструктивные изменения в нее вносит автор вряд ли уже отслеживает. Ставьте ОК и все будет ок.)))

Roman27 апр 2012, 10:35

В любой конструкции подачи CO2 обратный клапан предполагается как данность.

ВиталийВиталий27 апр 2012, 11:14

Все это понятно, а счетчик пузырьков есть, и встроенный обратный клапан есть. Попробую задать вопрос более точно. Каким образом шланг подачи со2 крепится в крышке фильтра? Он там вклеен? Спрашивал об обратном клапане потому как подобные аналоги самодельных проточных реакторов предусматривают, что в крышке фильтра сверлится отверстие под обратный клапан, который туда и вклеивается. Соответственно есть как бы переходник в крышке колбы.
Ну и тогда еще вопрос: клапан для стравливания воздуха в крышке все таки нужен или это пустая трата времени и денег (побулькает и перестанет)?

Roman27 апр 2012, 11:23

ВиталийВиталий Каким образом шланг подачи со2 крепится в крышке фильтра?

Много вариантов. Дайте фото колбы.

1. Сверлим дырку под фиттинг для шланг цо2 и вкручиваем + заливаем поксиполом
2. К фиттингу подвода (обычно 1/2 или 3/4 подключаем ещё один фиттинг с ответвлением для подвода газа.

Добавлено спустя 54 секунды:
Забыл.

3. У некоторых фильтров уже есть клапан для сброса воздуха - можно задействовать его.

ВиталийВиталий27 апр 2012, 11:32

Roman Дайте фото колбы

Я скорее буду колбу под готовую конструкцию подбирать.

Roman К фиттингу подвода (обычно 1/2 или 3/4 подключаем ещё один фиттинг с ответвлением для подвода газа

Давление газа наверное нужно будет увеличить, для того чтобы он продавил струю воды?

Roman Сверлим дырку под фиттинг для шланг цо2 и вкручиваем

Прошу прощения за дурацкий вопрос, но какой именно фитинг Вы имеете ввиду и где его можно приобрести (сантех магазин)? Если я правильно себе представляю то это скажем простая трубка, так?

Roman27 апр 2012, 13:58

ВиталийВиталий Я скорее буду колбу под готовую конструкцию подбирать.

Это неправильно.
К колбе должен присоединяться стандартный шланг для цо2. Система подачи и растворения - это независимые системы.
Те все должно быть так, чтобы шланг подачи цо2 вы просто присоединили к штуцеру на реакторе.

ВиталийВиталий Давление газа наверное нужно будет увеличить, для того чтобы он продавил струю воды?

Да, нужна балонная система.

ВиталийВиталий Прошу прощения за дурацкий вопрос, но какой именно фитинг Вы имеете ввиду и где его можно приобрести (сантех магазин)?

Если повезет и найете, то да, а если нет, то надо будет совмещать сантехнические фитинги с фитингом камоцци.
Самый простой вариант - попросить токаря выточить.
