Самодельный спектрометр. - стр. 2

[alwspb alwspb Житель]

Регистрацию лучше делать при помощи фотодиодной линейки.
А коррекцию на нестабильность источника света делать при помощи светоделительной пластины до призмы и дополнительного фотодиода.

[dimetrius dimetrius Старейшина]

фотодиодной линейки.

Это надо ещё где то взять, такое чудо. :-):

А коррекцию на нестабильность источника света

Пожалуй я остановлюсь просто на спектрометре :smu:sche_nie: , а потом посмотрим.
Получил долгожданную призму :ya_hoo_oo: , китайского производства с канадским гражданством и транзитом через америку и голландию. :hi_hi_hi:
Можно приступать к экспериментам. :-):

[dimetrius dimetrius Старейшина]

Так, пучёк света получается довольно плотный, в качестве светоприёмника буду использовать фотодиоды от видика, у них светоприёмное окно 1,5мм. Даже с использованием фотодиодов агрегат получится довольно габаритным. :-(

[alwspb alwspb Житель]

покажи хоть фото агрегата :)

PS А где это призму заказывал? Интересно.

[dimetrius dimetrius Старейшина]

хоть фото агрегата

Так его ещё нету, пока развлекался на полу и белой стенке тумбы, проверял фокусы имеющихся линз.

призму заказывал

...

[dimetrius dimetrius Старейшина]

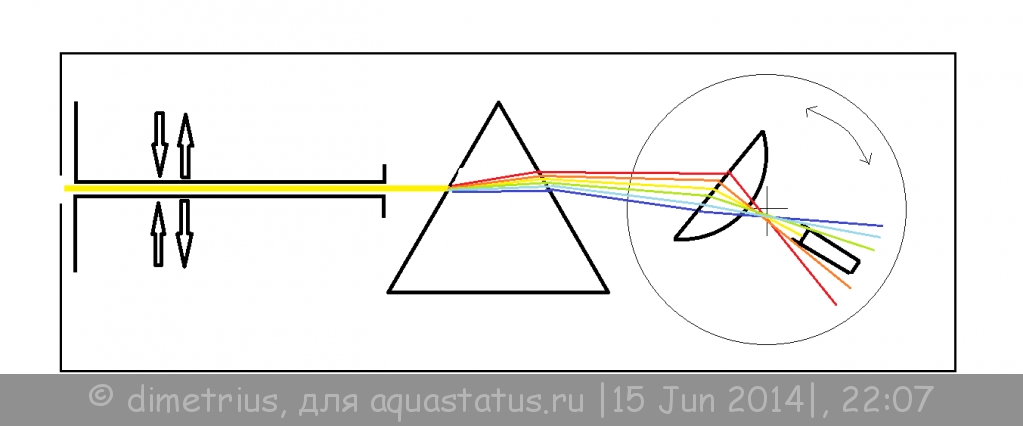

Предположительная схема исполнения, пояснения нужны? :smu:sche_nie:

[alwspb alwspb Житель]

а вращение последнего блока (линза с детектором) обеспечит детектирование разных длин волн? Или там, может, в детектор всегда будет попадать свет одной и той же длины волны?

[dimetrius dimetrius Старейшина]

Эксперименты показали что обеспечит, и с намного меньшим шагом замера чем при использовании щелевой шторки. К тому-же великолепно экономится место, чем при той схеме что в начале темы.
Вот только интересно, столько уже инфы перелопатил, но такой схемы монохроматора ни где не встречал, везде используется поворотная составная призма или шторка. Похоже это моё очередное ноу хау. :hi_hi_hi:

[alwspb alwspb Житель]

Поворотный объектив обеспечит дополнительные потери света на отражении. Причем, разные потери на разных длинах волн. Ну, то есть, будет просто дополнительное изменение аппаратной функции. просто надо это учитывать.

Добавлено спустя 1 минуту 9 секунд:
Кстати, такая схема монохроматора, я извиняюсь, конечно, но уже каменный век :) Сейчас делают на дифракционных решетках.

[dimetrius dimetrius Старейшина]

Сейчас делают на дифракционных решетках

Ты предлагаеш сделать звездолёт в домашних условиях? :-)

просто надо это учитывать

Потери будут, несомненно, и коррекция нужна будет. Это только предварительная схема. Да, я сделал ошибку в рисунке, детектор будет неподвижен, вне поворотного модуля. :smu:sche_nie:
