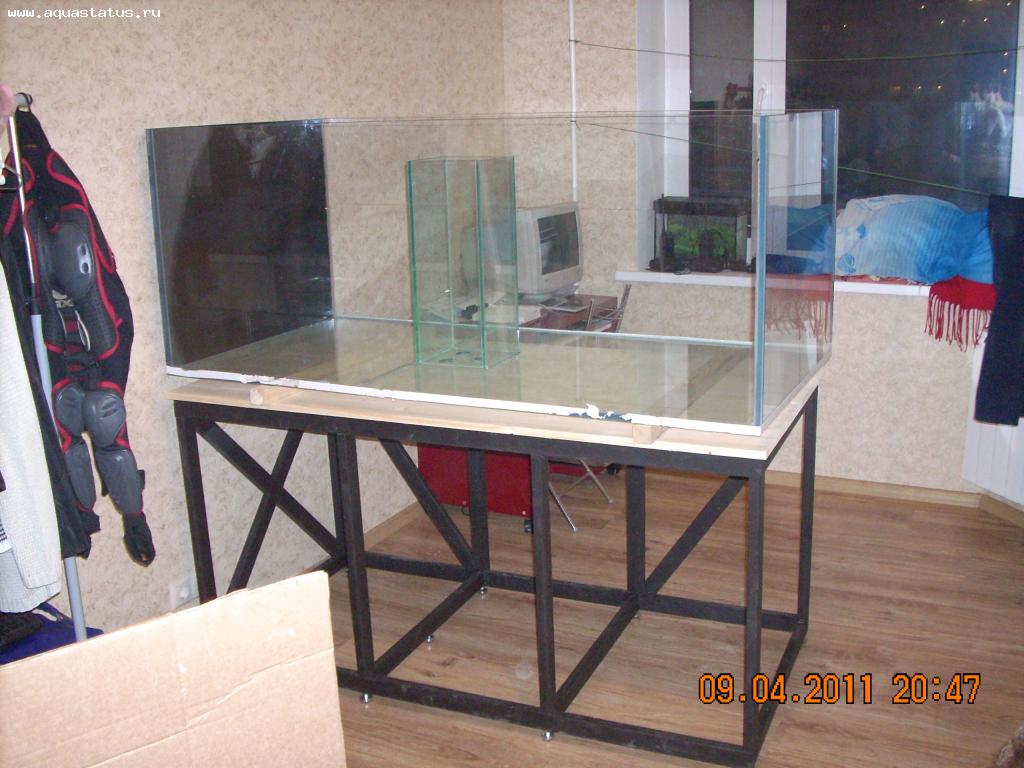

Изначально хотел просто показать как большая аква делается.
Ну что? Готовы воспринимать изготовление светильника?

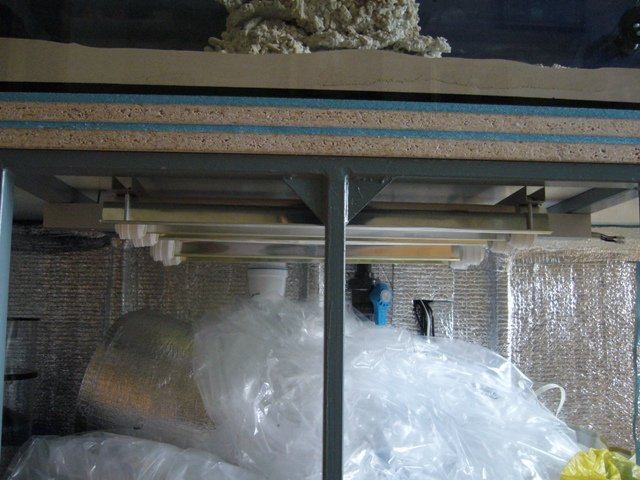

Начинаем с самого простого типа "бабочки". Этот светильник я делал для сампа и чтобы тумбочку внутри освещал.
Использовал подручный материал:
- алюминиевая труба 40*40;
- алюминиевый П-образный профиль 25*25;
- реечный потолок;

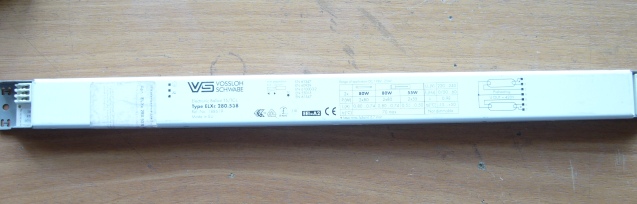

- провода, ЭПРА 2*30Вт.

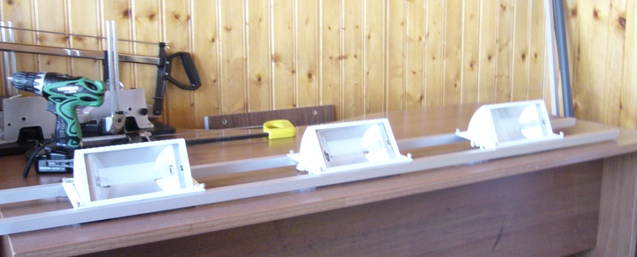

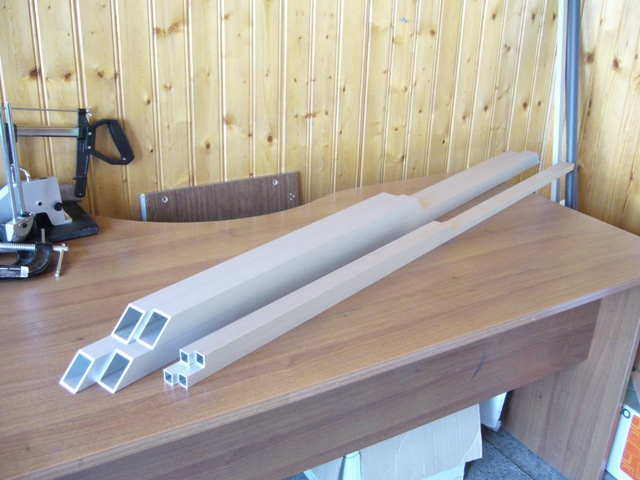

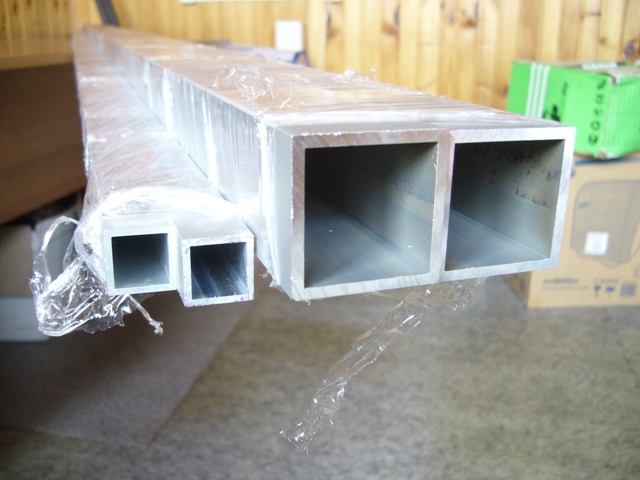

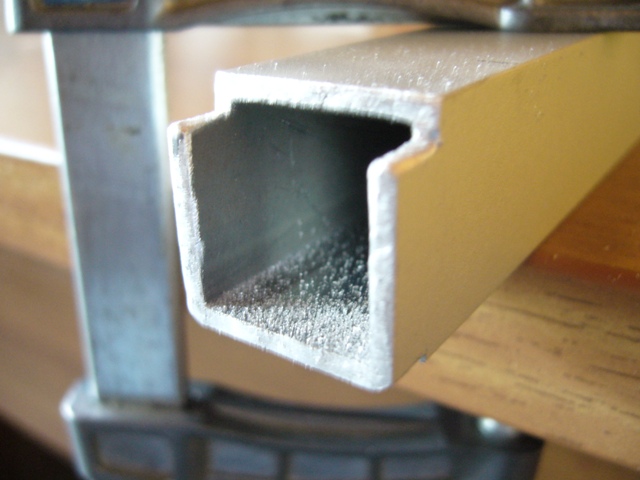

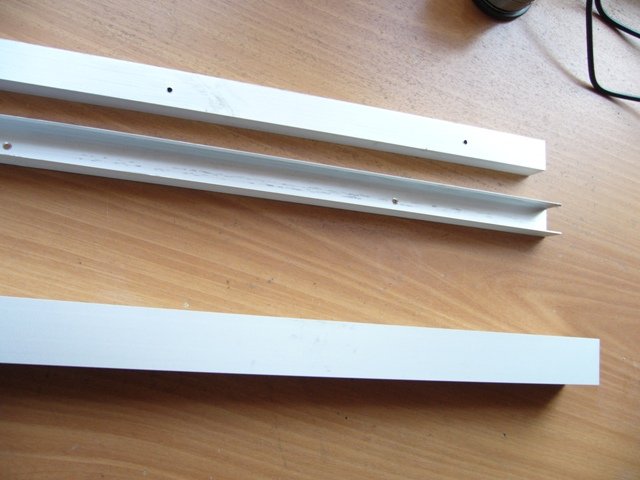

Берём материал для каркаса

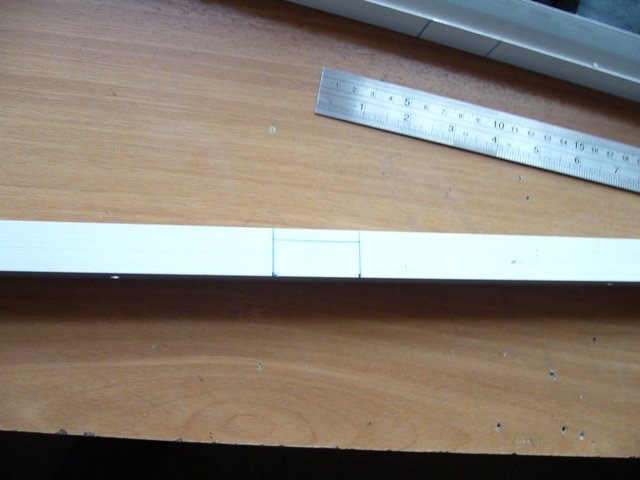

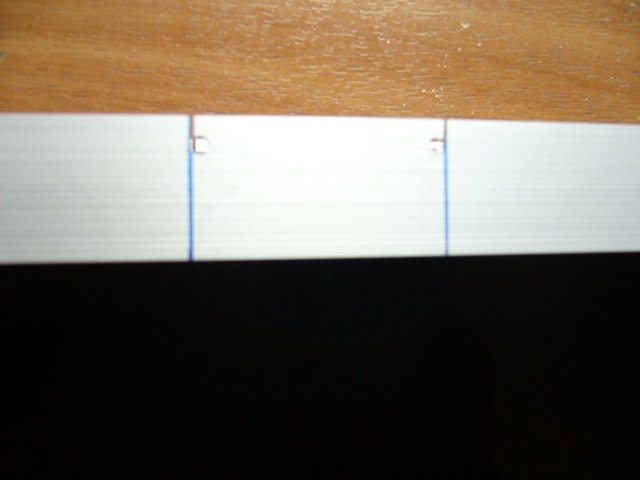

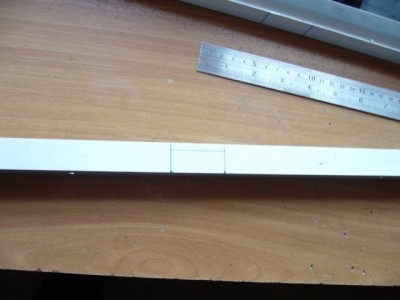

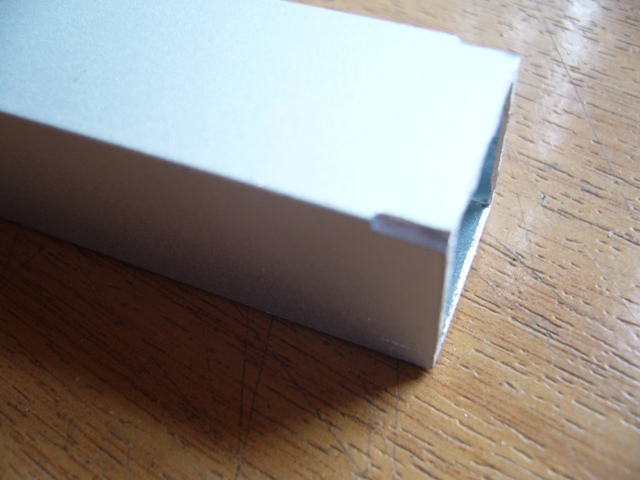

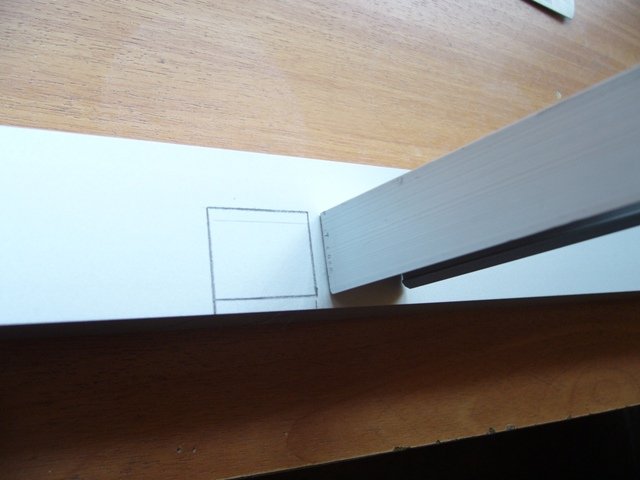

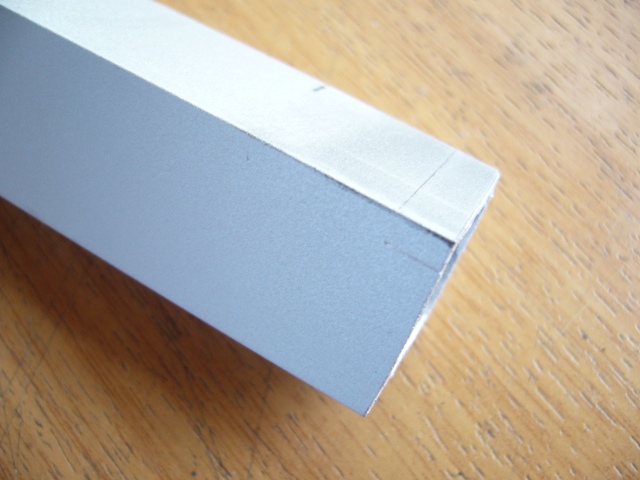

Размечаем профиль для закладки внутрь трубы.

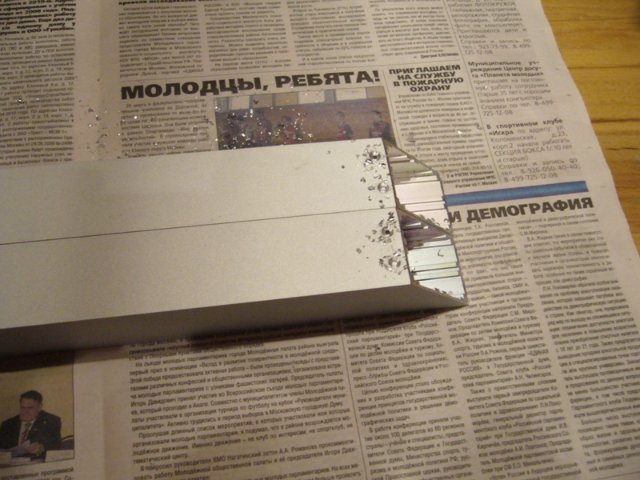

Засверливаем по краям.

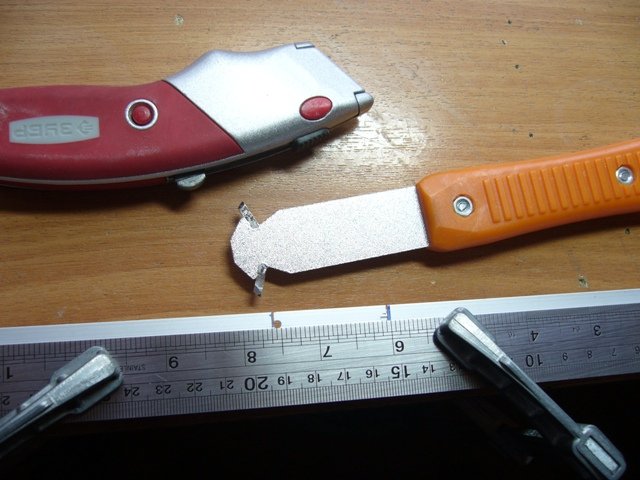

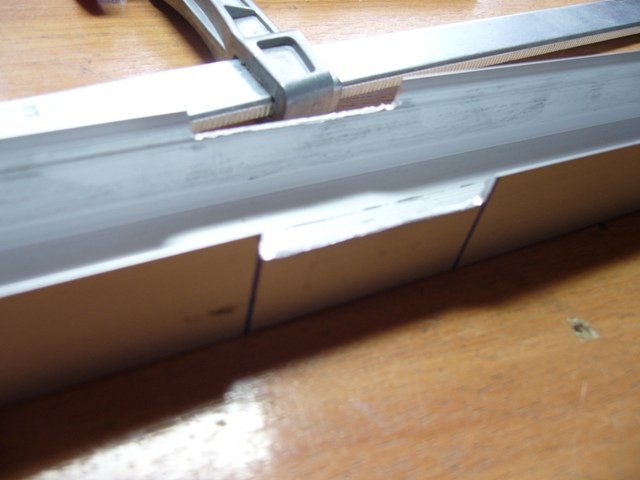

Запиливаем лобзиком поперёк заготовки, до места сверловки. По линейке делаем надрез по профилю. Очень желательно прижимать к заготовке линейку, а саму заготовку к столу, чтобы избежать травм. Для надреза можно использовать канцелярский или строительный нож. У меня есть резак, показанный на фотографии.

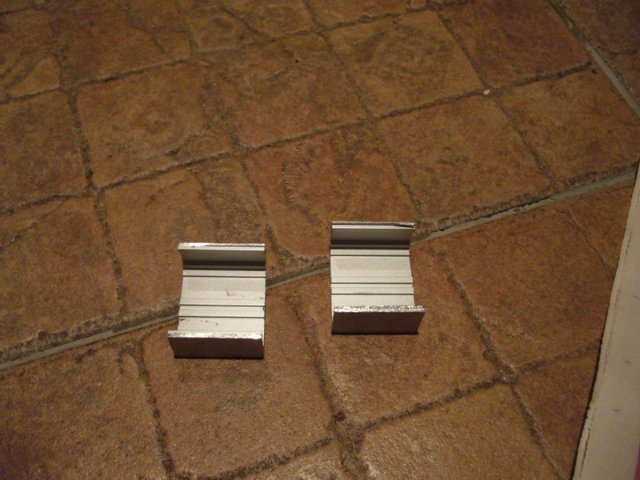

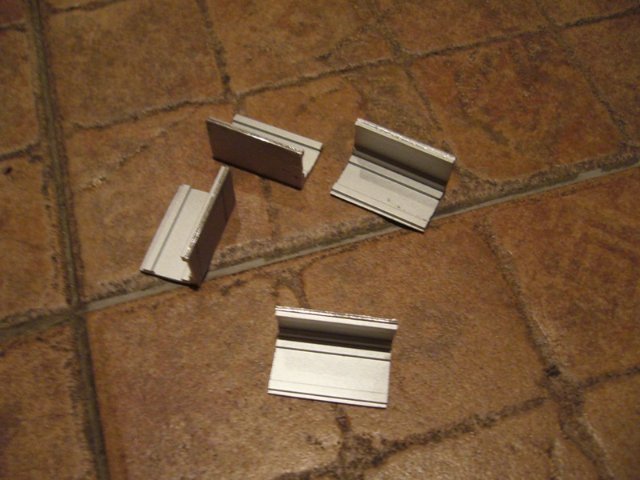

После того, как надрез сделан. Плоскогубцами отламываем лишнее. Отламывается как раз по намеченному месту.

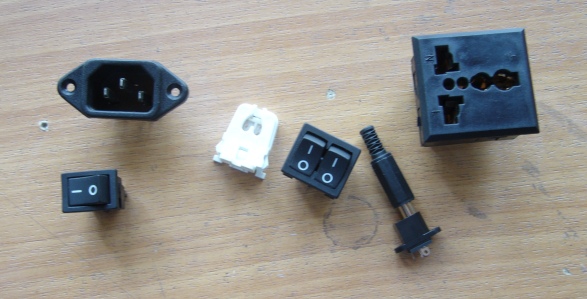

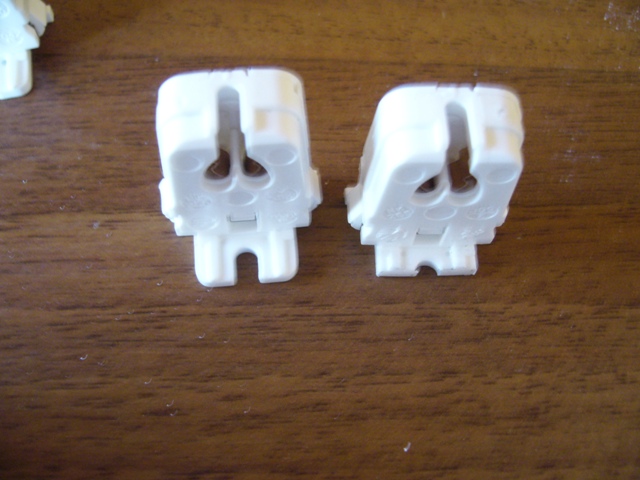

Размечаем места крепления патронов для лампы (у меня влагозащищённые, но в подвесном можно использовать и обычные патроны). И засверливаем по краям.

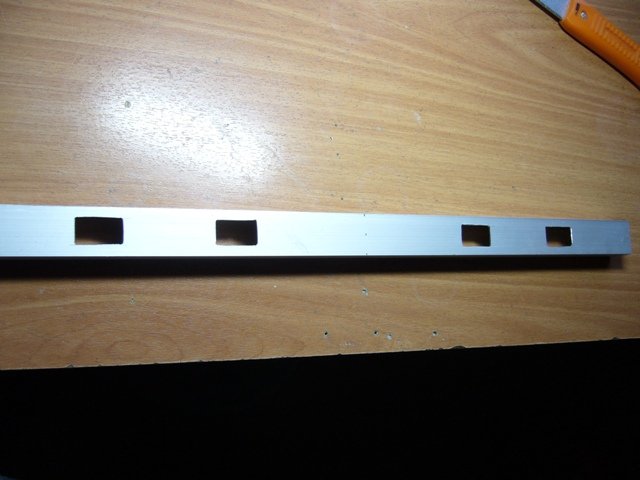

Лобзиком вырезаем отверстия. Вдоль заготовки с одной стороны можно так же сделать надрез ножом и потом выломать лишнее. А можно и выпилить всё отверстие лобзиком. Кому как удобно. После всех действий, места реза подравниваем надфилем.
Если уже есть лампа, как у меня, то процесс примерки на несущую трубу упрощается.

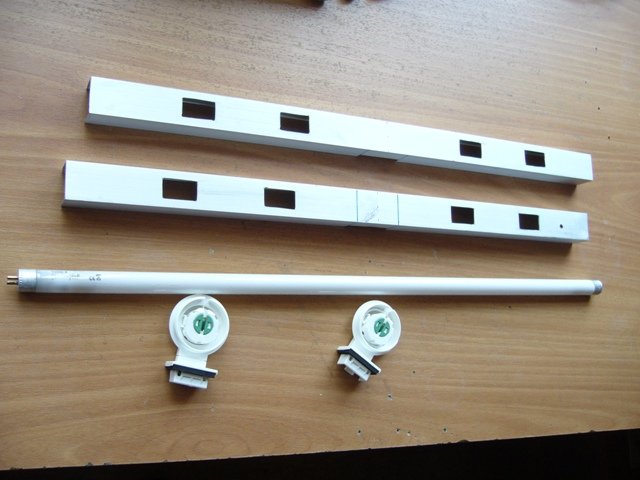

Берём лампу, два патрона, несущую трубу (самая толстая) и две поперечных (те, в которых отверстие под патрон)

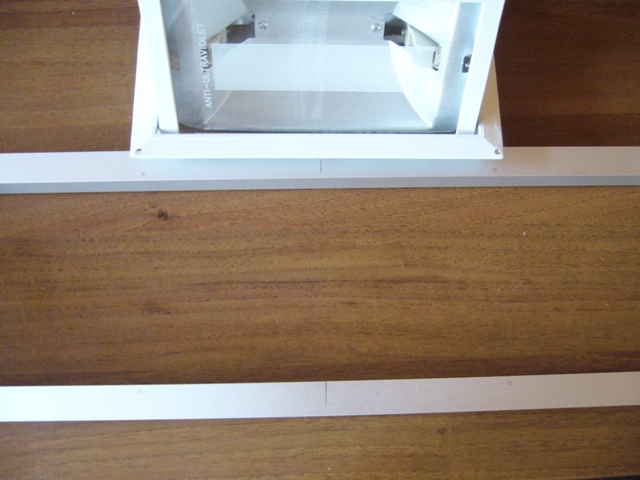

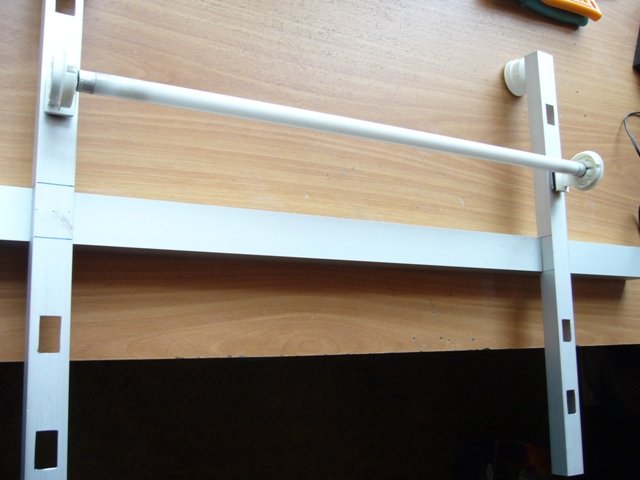

Примеряем конструкцию на несущей трубе. И отмечаем места пересечения.
Переворачиваем несущую трубу и размечаем согласно отметок мест пересечения и размера П-образного профиля.

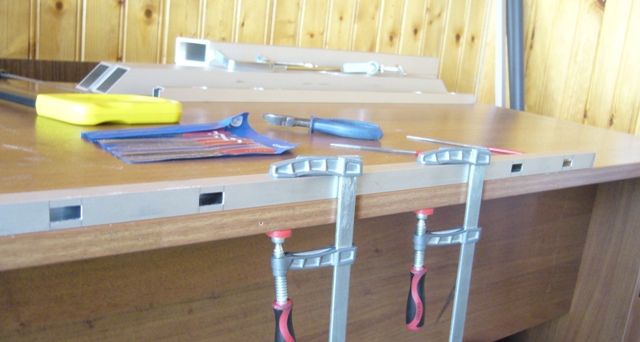

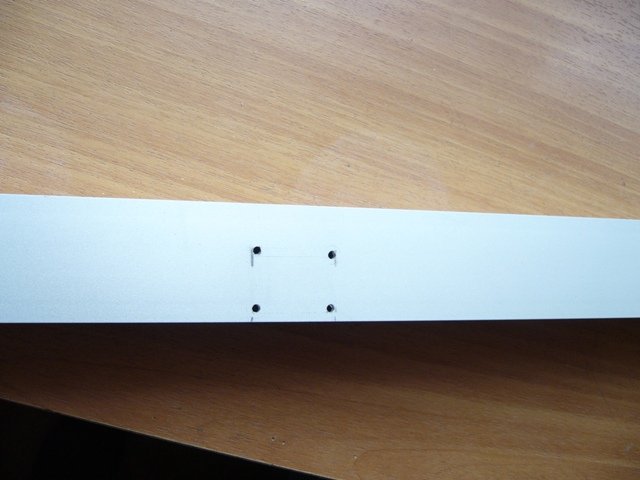

Засверливаем отверстия в трубе и пилим.

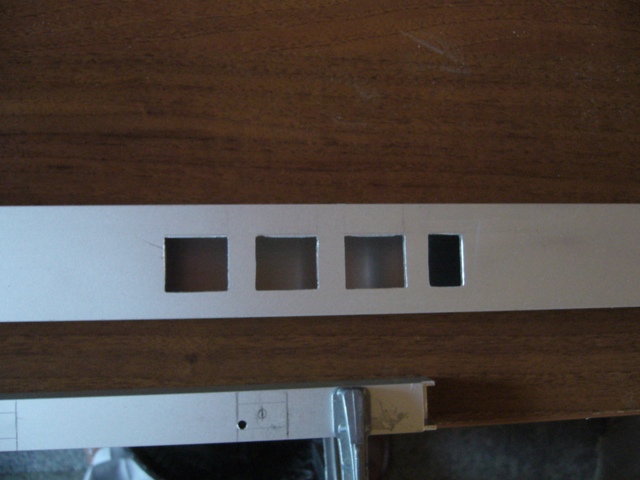

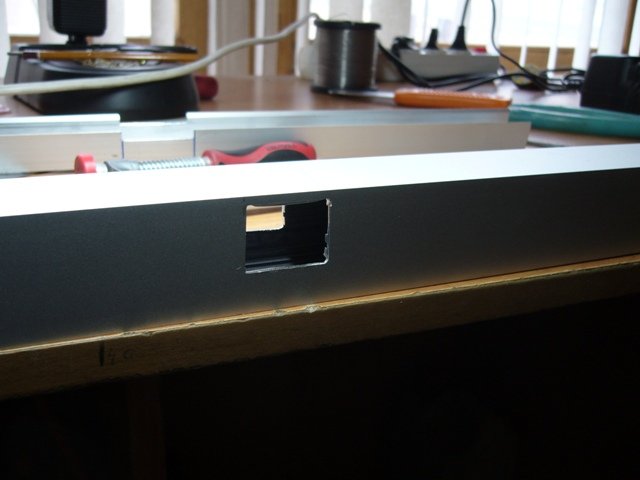

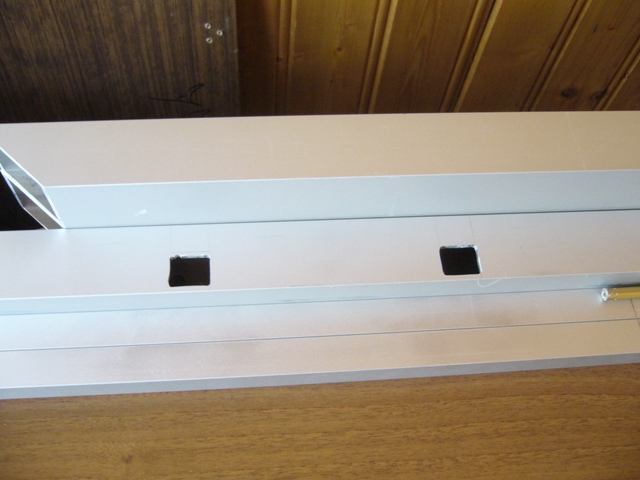

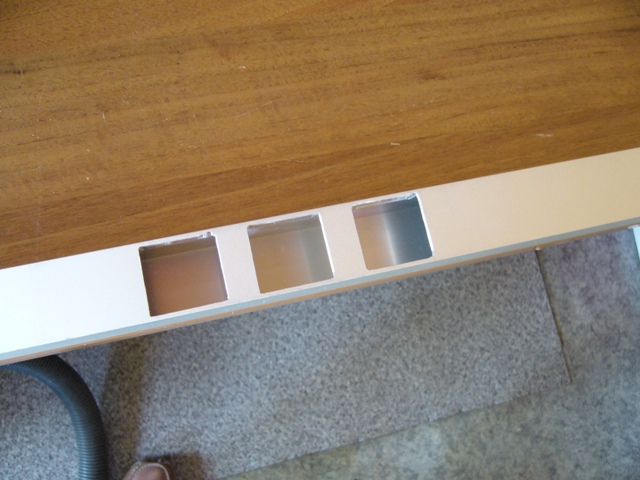

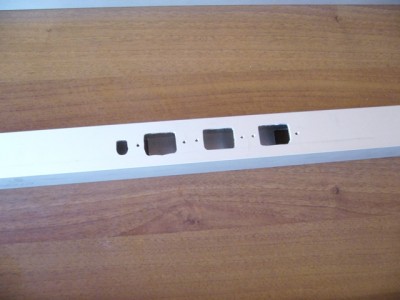

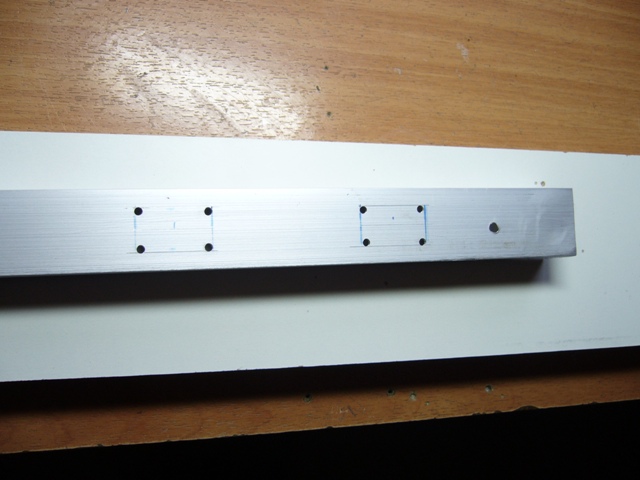

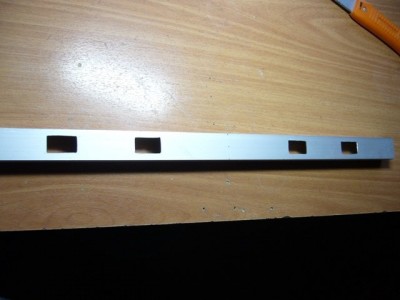

Выпиливаем отверстия в основной трубе.

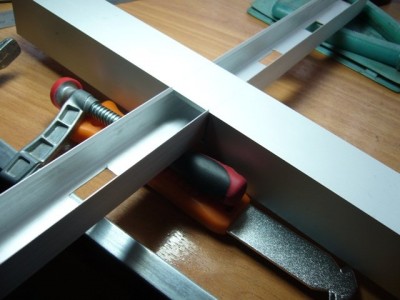

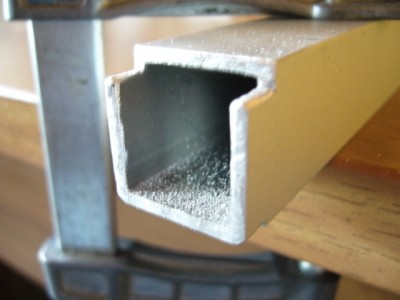

Вставляем П-профиль в отверстие.

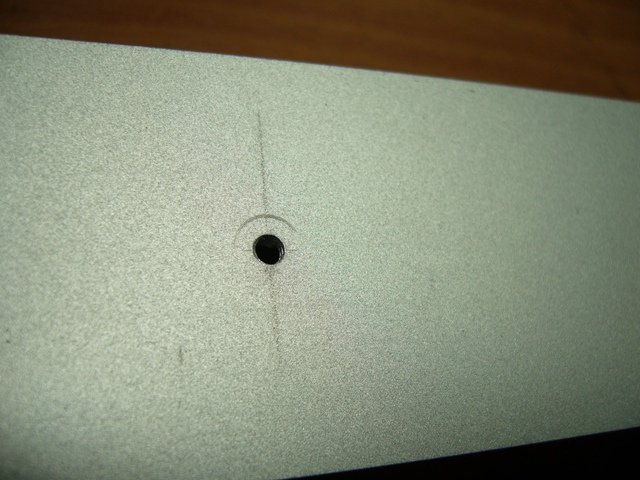

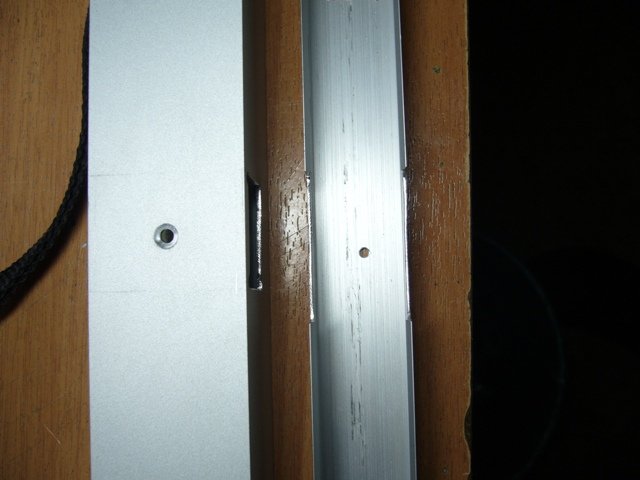

Сверлим отверстие в основной трубе и в П-профиле. В основной трубе отверстие зенкуем.

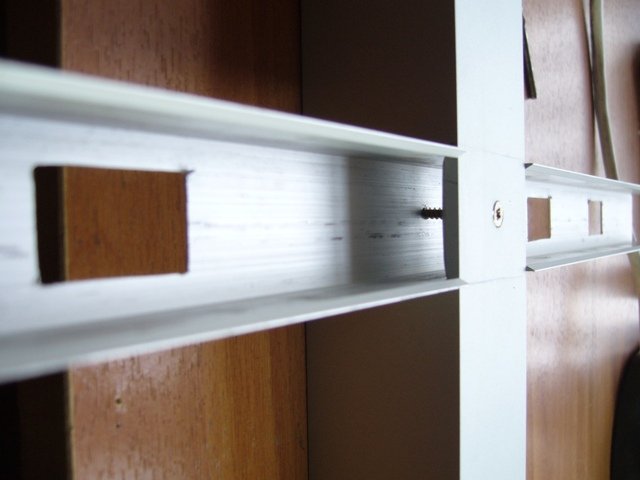

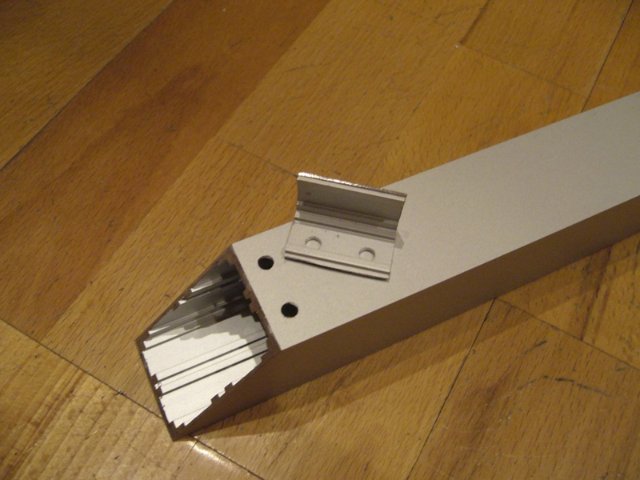

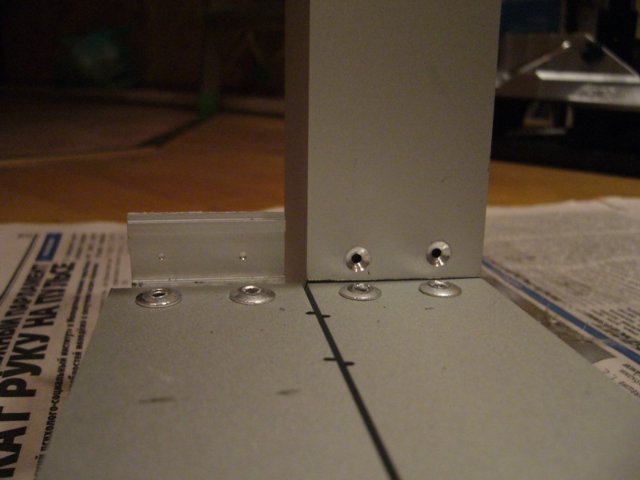

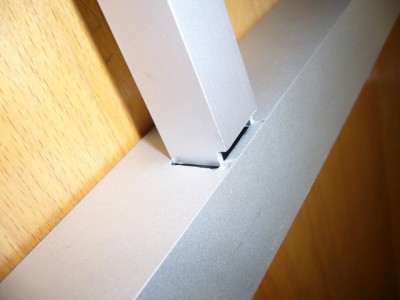

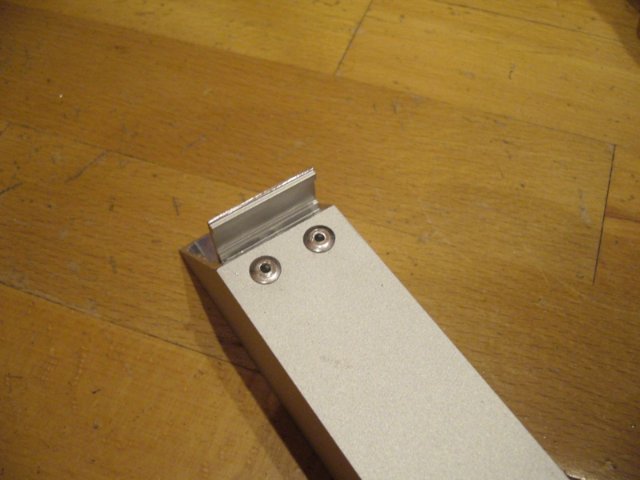

Вот так будет выглядеть соединение

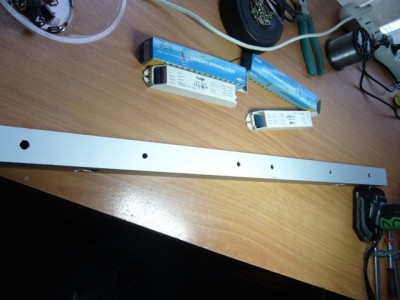

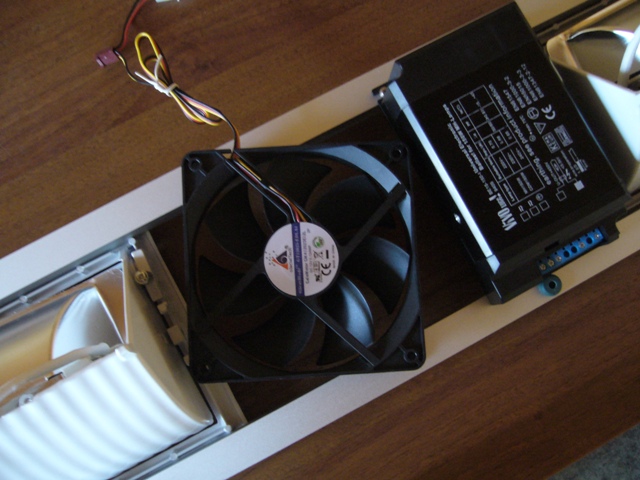

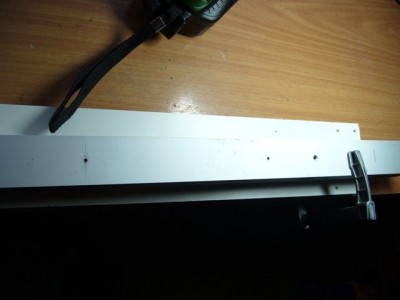

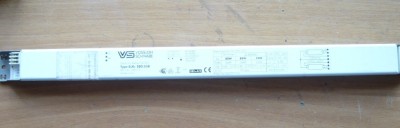

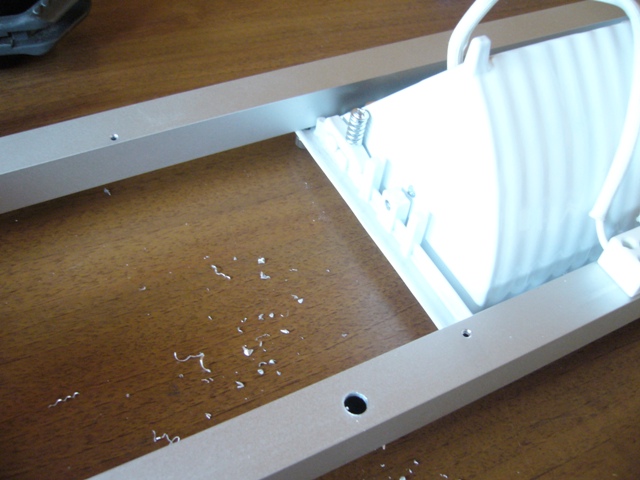

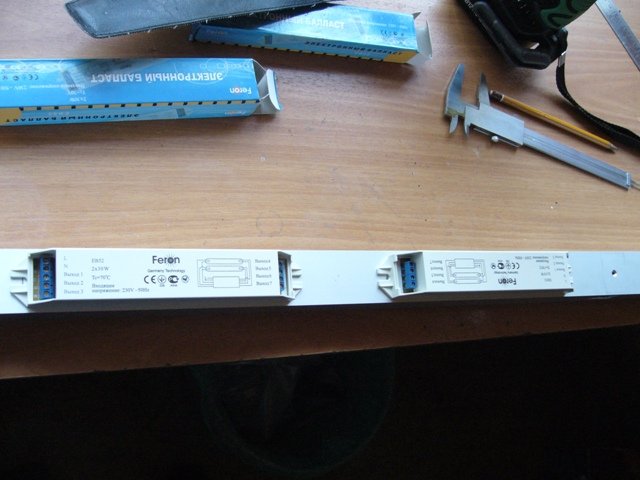

Теперь можно и примерить ЭПРА по месту (между поперечинами). Отмечаем места крепления ЭПРА.

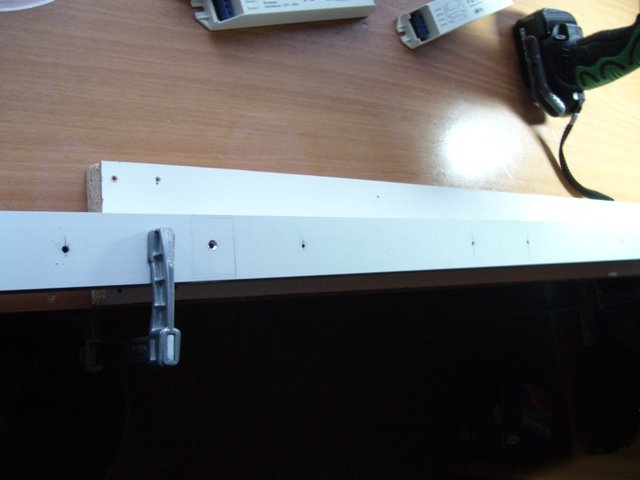

Сверлим сквозные отверстия 2мм сверлом.

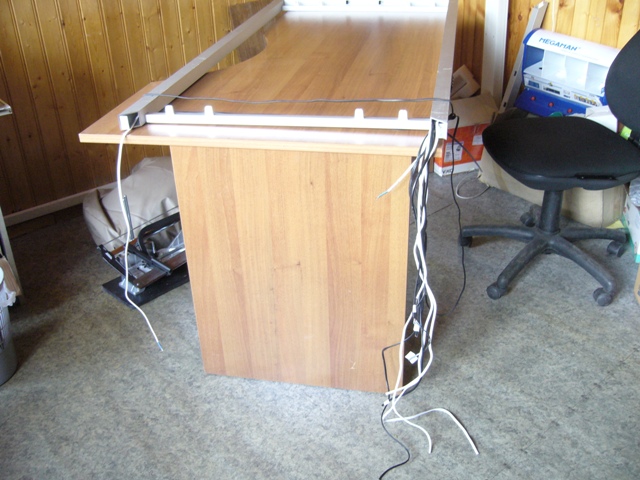

Мне было нужно ещё просверлить отверстия для крепления снизу к столешнице, поэтому сверлил насквозь, но уже сверлом 4мм. Для подвеса будет достаточно просверлить отверстие только в одной стене трубы.

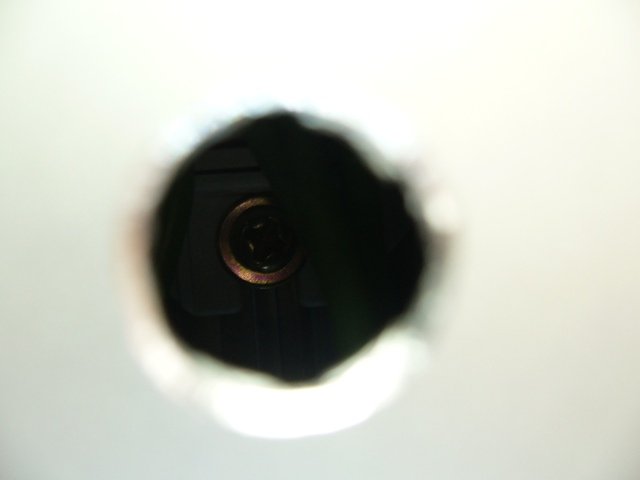

Переворачиваем трубу и просверливаем 10 мм сверлом по уже готовым отверстиям.
Переворачиваем трубу снова и нарезаем резьбу в отверстиях, для крепления ЭПРА.

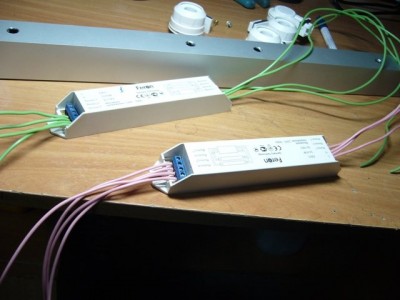

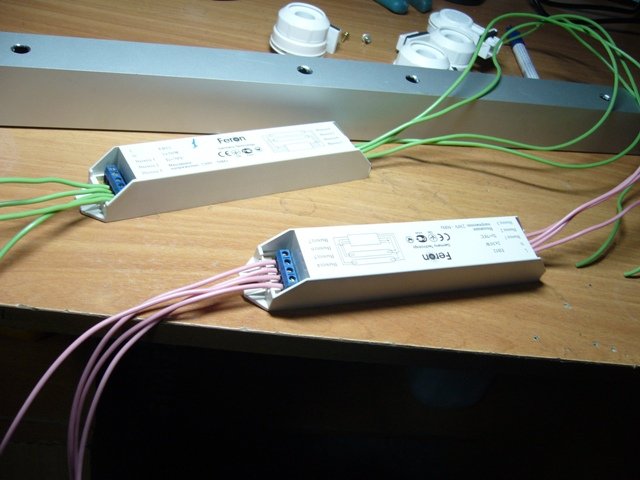

Теперь ставим ЭПРА и раскладываем провода для подключения к патронам. Чтобы не путаться я распустил кабель и для одного ЭПРА использовал зелёный провод, для другого розовый. Провода отрезал по размерам.
Добавлено спустя 10 минут 51 секунду:

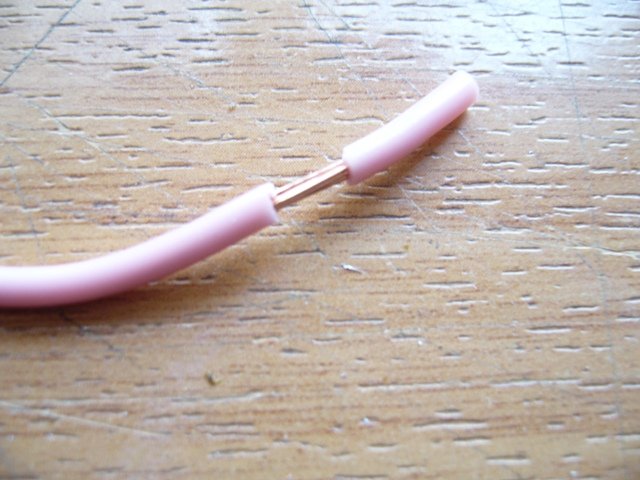

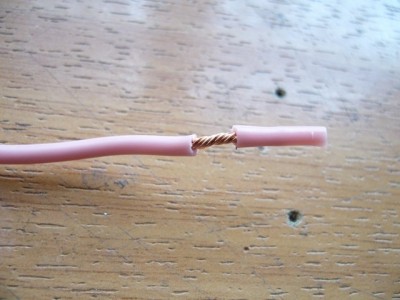

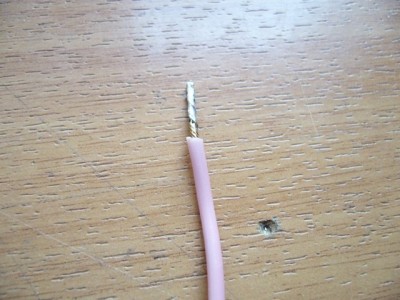

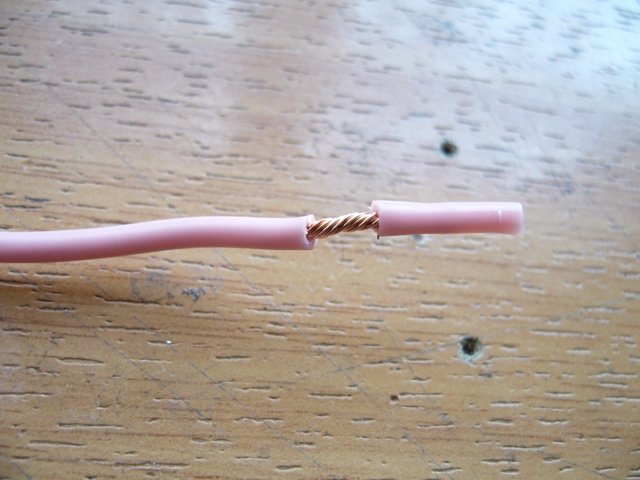

Зачищаем провода. Делаем надрез на изоляции и сдвигаем её, но не до конца.
Чтобы получилась вот такая красивая скрутка.
Залуживаем провода.

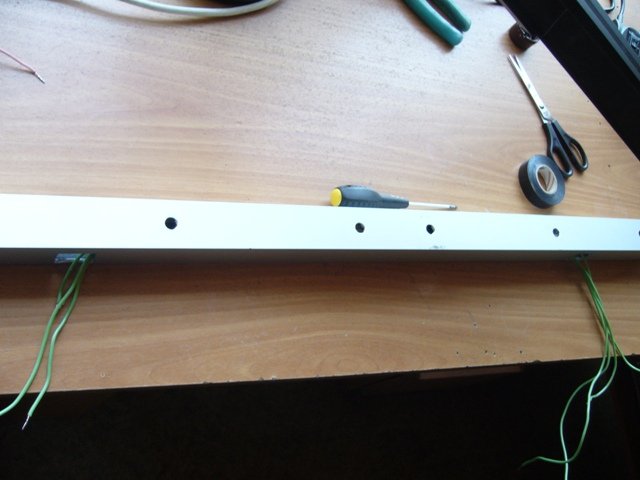

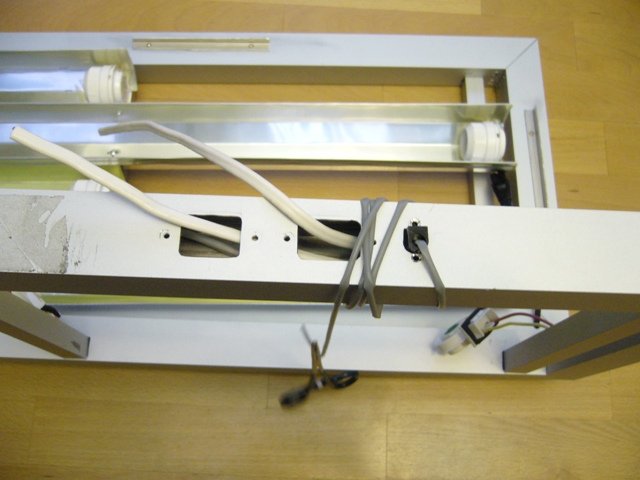

Укладываем ЭПРА с проводами внутрь большой трубы. Первый

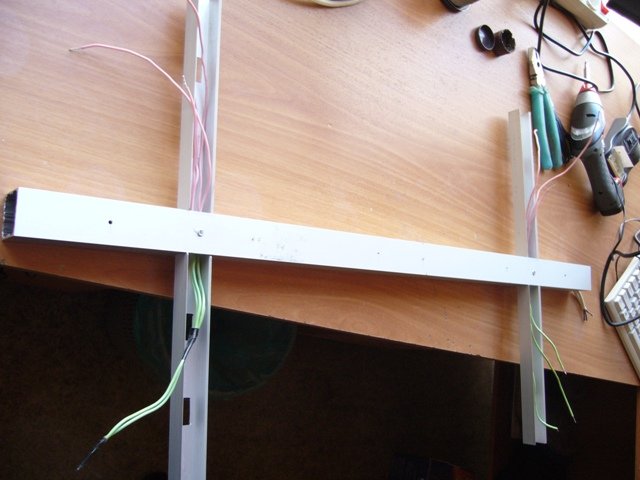

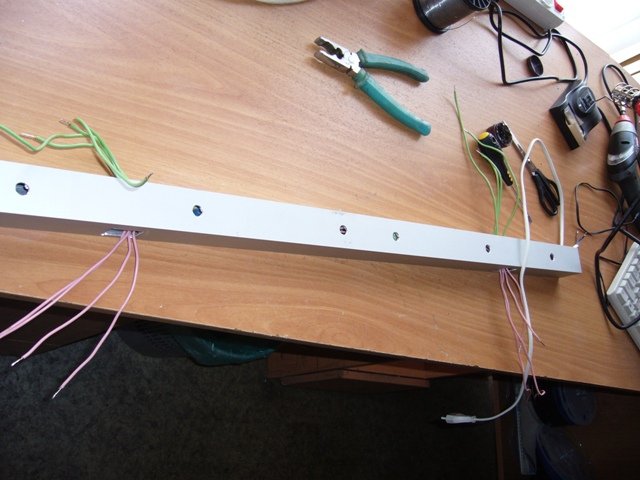

Второй. И получается вот такая многоножка.

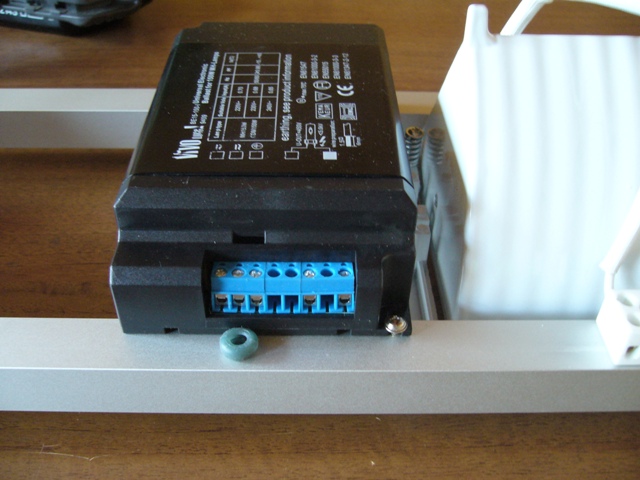

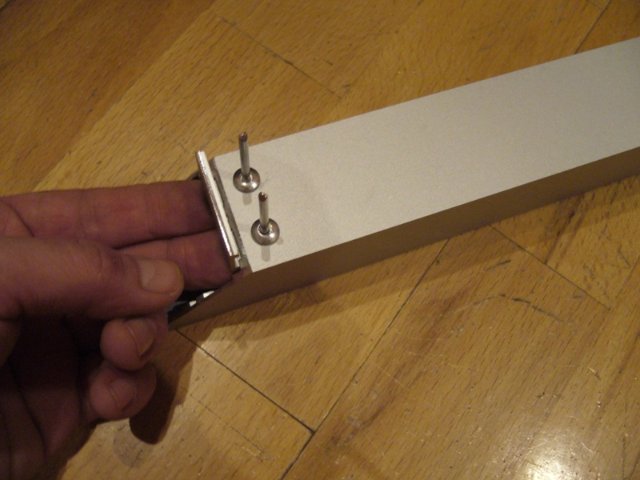

Закрепляем ЭПРА внутри трубы. Именно для этого и делались отверстия под ЭПРА.
Вставляем П-Профиль.

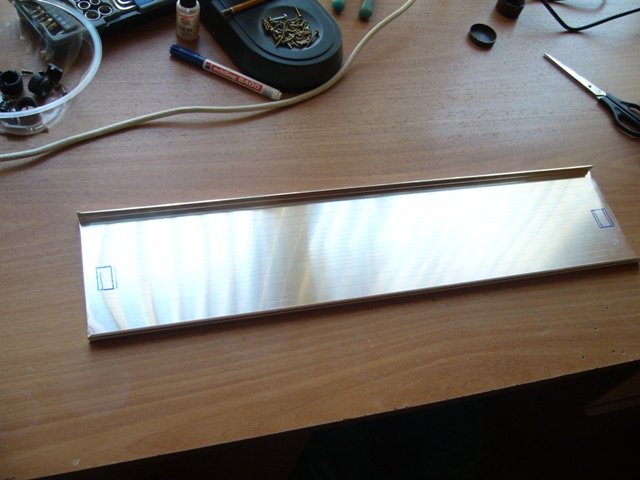

На потолочных панелях размечаем отверстия, в которые будут вставляться патроны.
И сгибаем, чтобы получился отражатель.

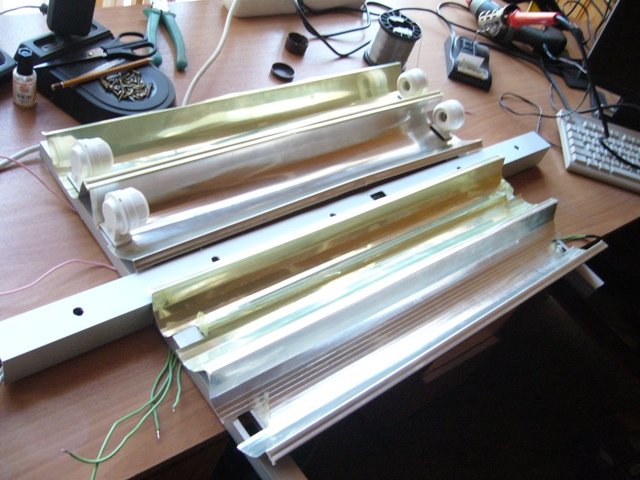

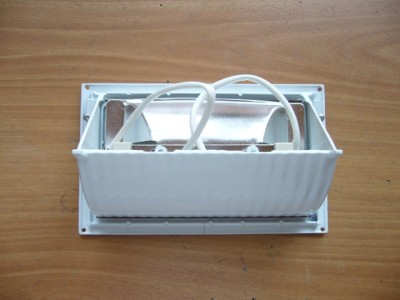

Закрепляем патронами отражатели на П-профиле.

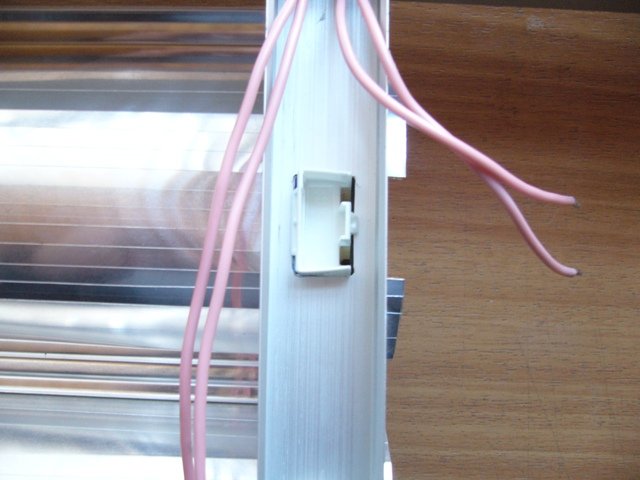

Переворачиваем светильник и в патрон вставляем провода. Чтобы они не лохматились мы их и залуживали.

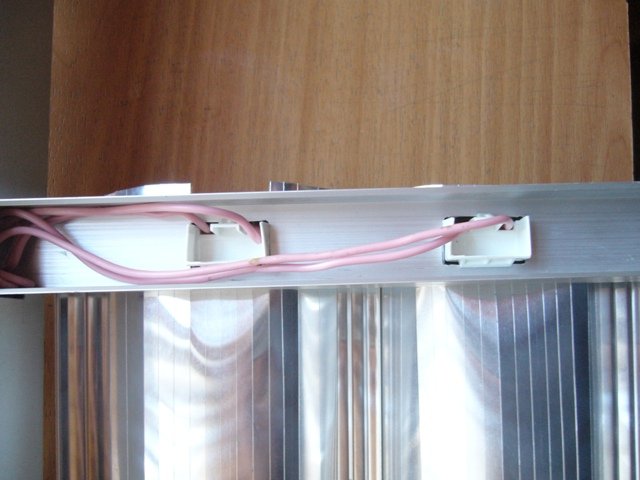

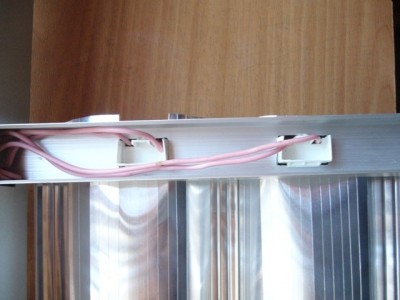

Укладываем провода в профиль.

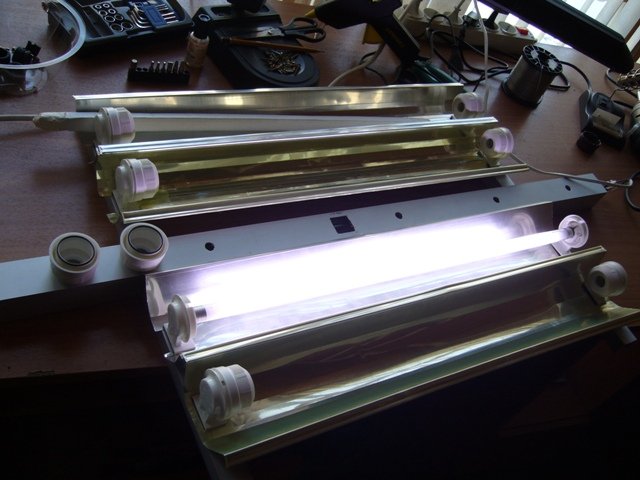

Вставил одну лампу и попробовал на включение. И лампа включилась :-):
Так же перепробовал все остальные канала. На пускателе для двух ламп работает и по одной лампе. Что для нас, как пользователей очень хорошо. Так как если сгорит одна лампа, то другая всё так же будет работать :-):
