Автоматическое включение выключение вентилятора

BlackHock25 мар 2011, 09:31 34975

Доброго времени суток всем.

У меня такой вопрос есть. Есть ли какая то установка которая при определенной температуре будет включать вентиляторы, дойдя до определенной температры выключаться.

Roman25 мар 2011, 09:40

Термореле.
Но надо будет немного его переделать, т.к. там всё наоборот. Но это не сложно, решается путем добавления реле.

BlackHock25 мар 2011, 09:58

Я не соображаю совсем в этом...я хочу опустить в воду датчик температуры, потом все подключить к вентилятарам и в разетку, ну вы меня поняли....наверное...

Ю.В.25 мар 2011, 10:02

Подождите немножко, появится наш главный электронщик- подскажет...

BlackHock25 мар 2011, 10:12

Спасибо большое...Просто та конструкция что у меня сейчас оставлять как то стремно...

Slavkin25 мар 2011, 10:41

У меня такая схема:
1. блок питания компьютерный (он у меня еще и для термокабеля и ЭМ-клапана)
2. Терморегулятор от холодильной витрины (компактный и удобный с индикацией и программированием, точность полградуса)
3. собственно компьютерный вентилятор.
В холодное время вместо вентилятора подключаю нагреватель.

BlackHock25 мар 2011, 10:51

А простите где-же мне взять терморегулятор от холодильной камеры... Можно как то это увидить на фото....

И поподробнее если можно насчет блока питания. и вообще самой схемы.

Slavkin25 мар 2011, 11:11

Терморегулятор можно найти в фирмах, занимающихся холодильным торговым оборудованием (в Москве наверное не проблема найти). Цена порядка 1-1,5 тыс. рублей (недешево конечно). У меня работает уже лет шесть наверное без проблем (покупал за полцены из-за промокшей упаковки).

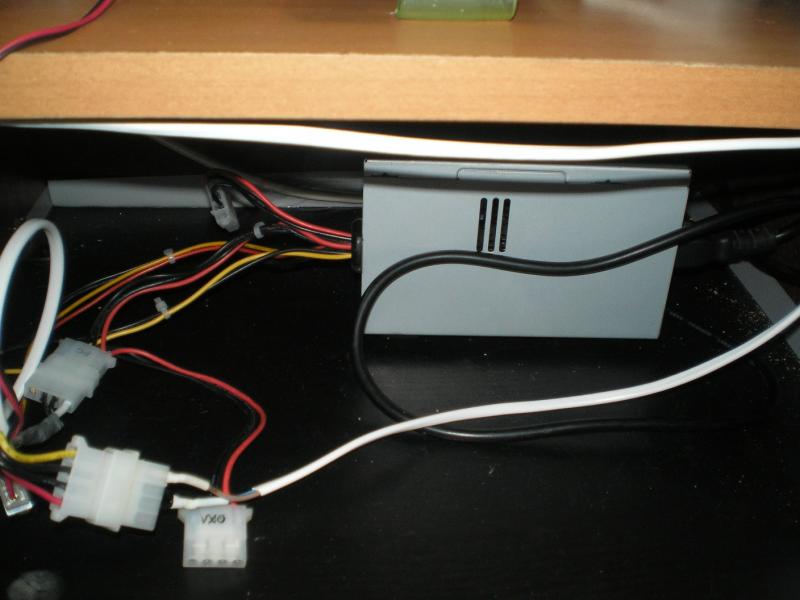

Блок питания от старого компьютера (на фото вид внутренностей тумбы), Схема подключения простая, терморегулятор включается в розетку, выход терморегулятора (реле) размыкает/замыкает 12-вольтовое питание вентилятора. Термодатчик в аквариуме.

BlackHock25 мар 2011, 11:22

Так, а какой термодатчик вы используете? Можно как то посмотреть ка кизолирован у вас термодатчик в воде

Slavkin25 мар 2011, 11:29

Термодатчик был в комплекте с этим регулятором. Никак не изолировал - внешне он такой же как у обычного бытового электронного термометра "дом-улица" (провод с наконечником из нержавейки), сфотать не получится, его не видно, он у меня в углу и перед ним стоит фильтр.
Вот у меня примерно такой регулятор, но старой модели, попроще...
...

bosmat25 мар 2011, 11:31

Вот можно, интересная конструкция, не моя (Ташкентского аквариумиста),понравилась простота. Используется обычная аквариумная грелка.
Цитирую.
Простое реле на кулер.
Для этого понадобится:
1наружняя розетка.
2 транзистора кт817 (самый распространённый транзистор, есть в любом радиомаге)
1 сопротивление на 1 килоом (тоже не проблема, подойдёт любое от 1к до 3к)
Берём два транзистора
Кладём друг на друга не пИрИворачивая ИБО!
Нужно спаять им выводы таким образом:
И припаять провода и сопротивление как на фотке
Прикручиваем вывод транзистора к одному контакту розетки
Второй вывод сопротивления к другому контакту розетки
Туда же прикручиваем два куска провода
Потом "паруем провода" как на фото
Левая пара проводов идёт к кулеру а правая к питанию 12 вольт
Прикручиваем розетку к её корпусу. Получается вот такая штука.
Дополнительно устанавливается разъём для китайского блока питания
Подаём питание, вентилятор должен начать крутится
Но если в розеку поставить перемычку то он остановится
Далее всё это дело несём к аквариуму, выключаем стандартный обогреватель из розетки и включаем его в сделаную розетку, включаем блок питания кулера в сеть и всё.
Теперь если ваш обогреватель был настроен на 27( или у кого как..) то при падении температуры до этой отметки-кулер будет отключаться, а после повышения температуры-включаться.

BlackHock25 мар 2011, 11:32

У себя в закромах нашел я так пониамю термореле, картинки прилагаются.Фотки не качественные получилось...

serj97326 мар 2011, 07:19

Андрей, схемку бы... а то по фото не очень, больно приглядываться приходится.

bosmat26 мар 2011, 11:14

serj973 Андрей, схемку бы... а то по фото не очень, больно приглядываться приходится.

Сам присмотрелся,тяжеловато (тем более :hi_hi_hi: давно этим тоже не занимался) коллектор,эмитер,база :-): .
Сегодня попробую связаться с автором, если что, можно попросить Александра , думаю он поможет :dr_ink: на мой взгляд :smu:sche_nie: не чего сложного вроде нет,обычный транзисторный ключ :a_g_a:
Что интересно автор пошел дальше,,,,

А если попросить Вас, придумать такое устройство с двумя розетками(одна нагреватель, вторая кулер), тормодатчиком и питанием от 220в. Поясняю! Некий девайс, в корпусе которого находятся две розетки, в которые вставляются обогреватель и кулер. Этот "девайсик" в свою очередь подключается к 220в.(Что бы было откуда питать обогреватель, и БП кулера.) И эже в зависимости от температуры, от подает ток либо на БП, либо на обогрев. Такое возможно?

P.S. Думаю если это получится, можно будет задуматься, и о серийном производстве.
Можно даже поставить красный и синий светодиоды, чтобы было видно в каком режиме работает.(Обогрев или охлаждение.) Это если для серийного производства.

Вот сделал.
Если температура упала ниже заданной отметки то включается обогреватель( на фото видно что горит индикатор на обогревателе и красный светодиод на устройстве)
Как только обогреватель нагрел воду до нужной температуры он отключается и на устройстве загорается зелёный светодиод.
Если через 30 минут после отключения обогревателя температура не упала, то включается блок питания для кулера (на фото видно синий светодиод на устройстве и зелёный на б/п). Б/П для кулера будет работать пока не охладит воду до заданой температуры
Если же температура упала ниже заданой в течении 30 минутной паузы, то снова включается обогреватель.

bosmat26 мар 2011, 20:04

Автор(ashatshem) поделился схемой! :dr_ink:

bosmat27 мар 2011, 13:43

Резистор R2 ,можно не ставить,как сделано на фотографиях.

sava230329 мар 2011, 10:38

Что-то я не пойму как будет работать грелка которая расчитана на 220 вольт от 12 вольт????

bosmat29 мар 2011, 10:44

sava2303 Что-то я не пойму как будет работать грелка которая расчитана на 220 вольт от 12 вольт????

Грелка в первой схеме используется как термодатчик а не как обогреватель.

sava230330 мар 2011, 12:48

Так значит надо еще одна грелка в аквас?

serj97330 мар 2011, 13:46

Нет, не нужна, внимательно читайте:

bosmat Но если в розеку поставить перемычку то он остановится
Далее всё это дело несём к аквариуму, выключаем стандартный обогреватель из розетки и включаем его в сделаную розетку, включаем блок питания кулера в сеть и всё.
Теперь если ваш обогреватель был настроен на 27( или у кого как..) то при падении температуры до этой отметки-кулер будет отключаться, а после повышения температуры-включаться.
