LED светильник для маленького аквариума

[Eric Eric Свой на форуме]

Задумал я ещё давно, лет 6-7 назад, сделать небольшой led светильник, ватт на 10-15.
Были закуплены светодиоды Cree xt-e 6500К и фольгированный алюминий для изготовления платы. Затем всё это было уложено в долгий ящик, и вот только сейчас дошли руки в связи с запуском нового аквариума :-):

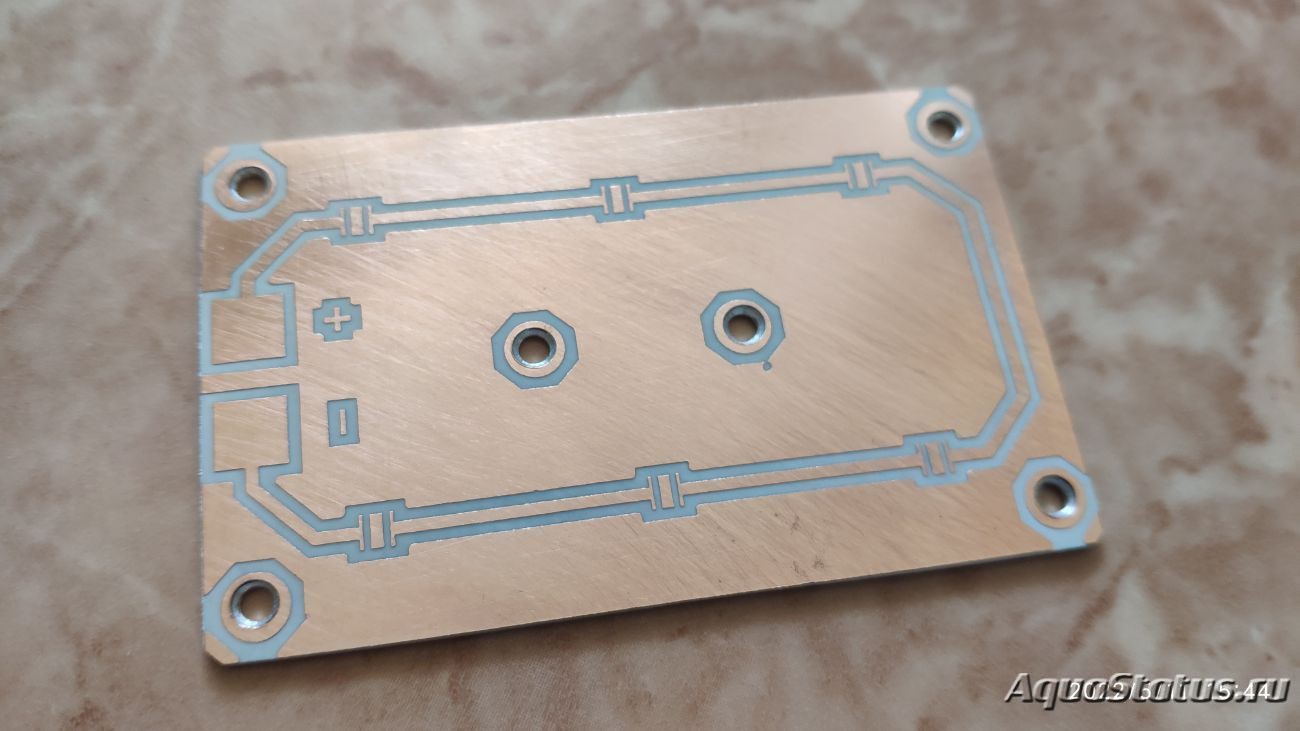

Вот такая вот плата получилась на 6 светодиодов. Делал по лазерно-утюжной технологии :-)::

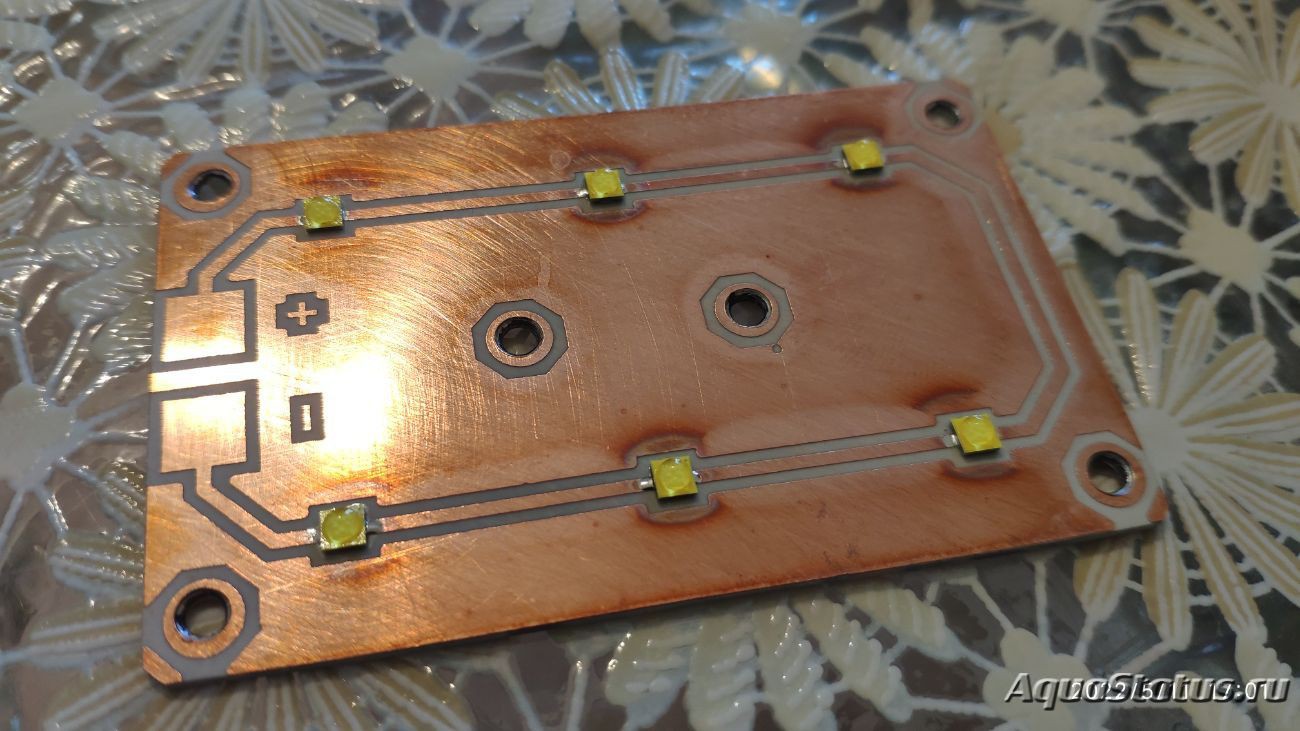

На печке припаял светодиоды:

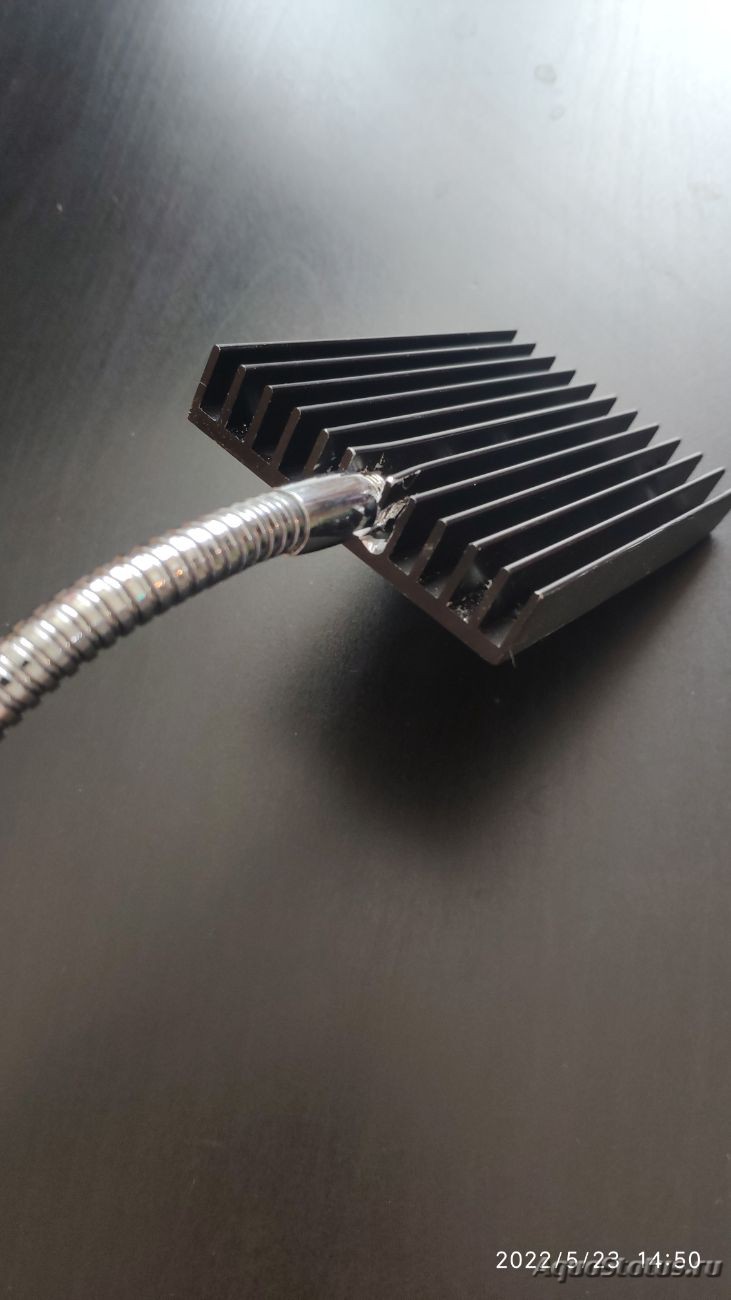

Радиатор выбрал такой:

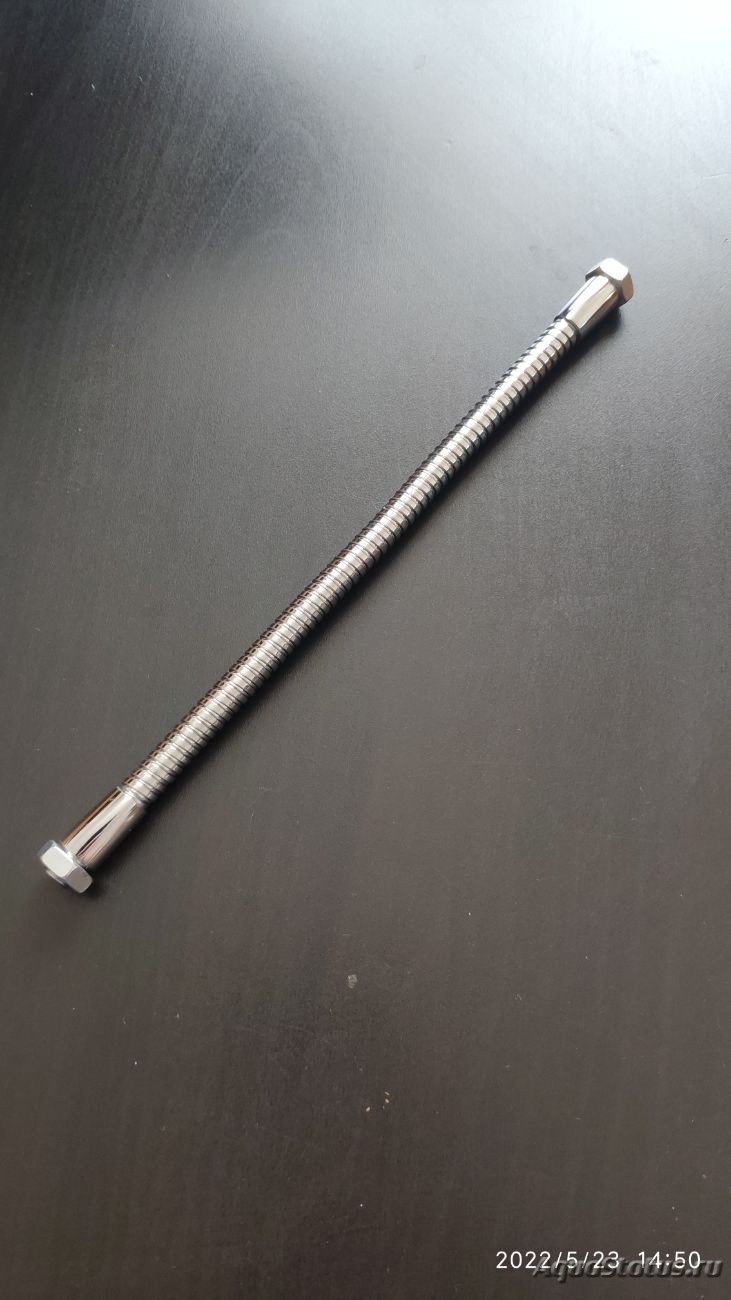

На Али купил вот такой гибкий кронштейн:

Супер вещь, держит шикарно.

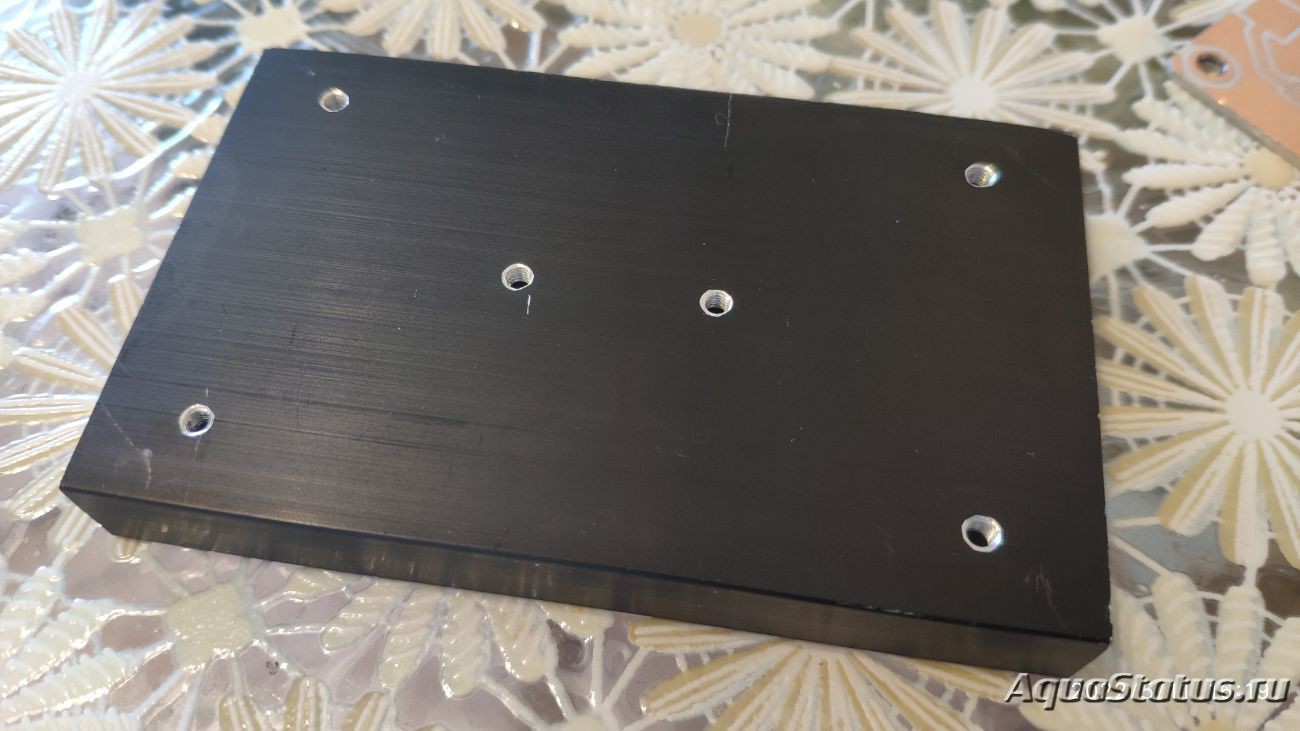

Немного поработал фрезой:

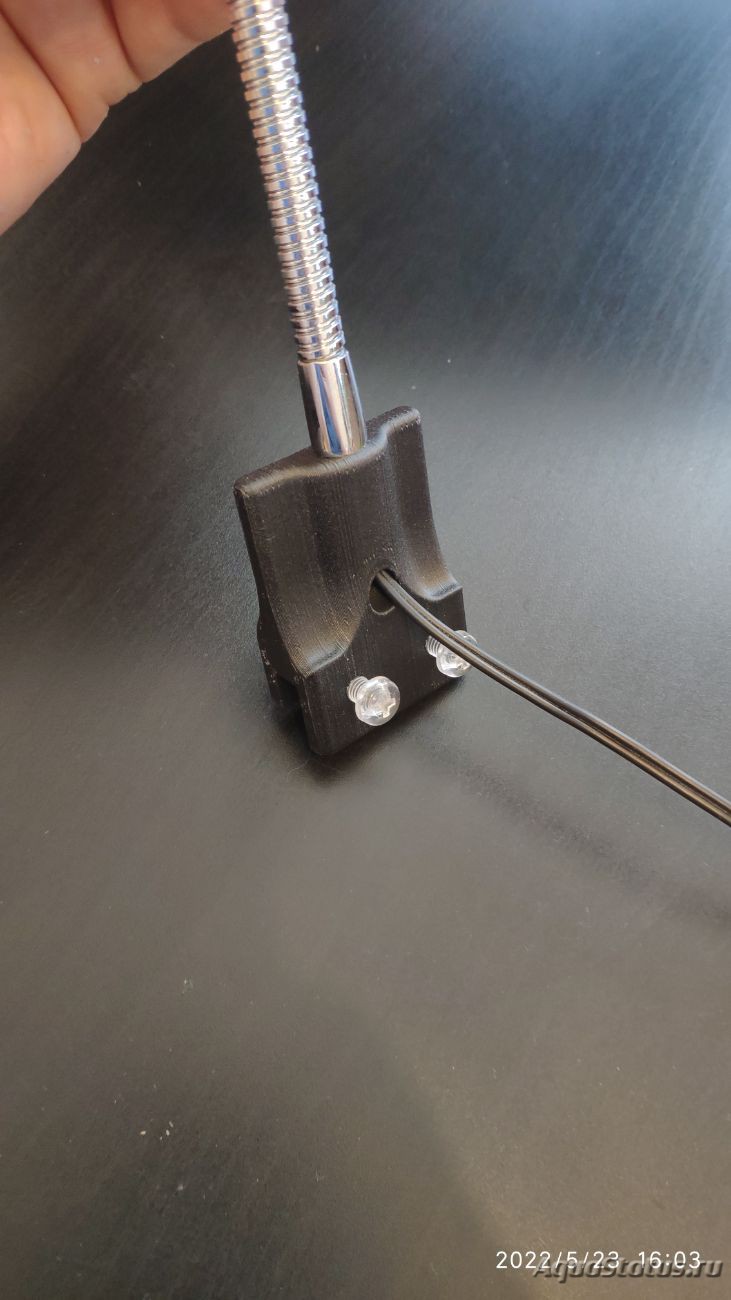

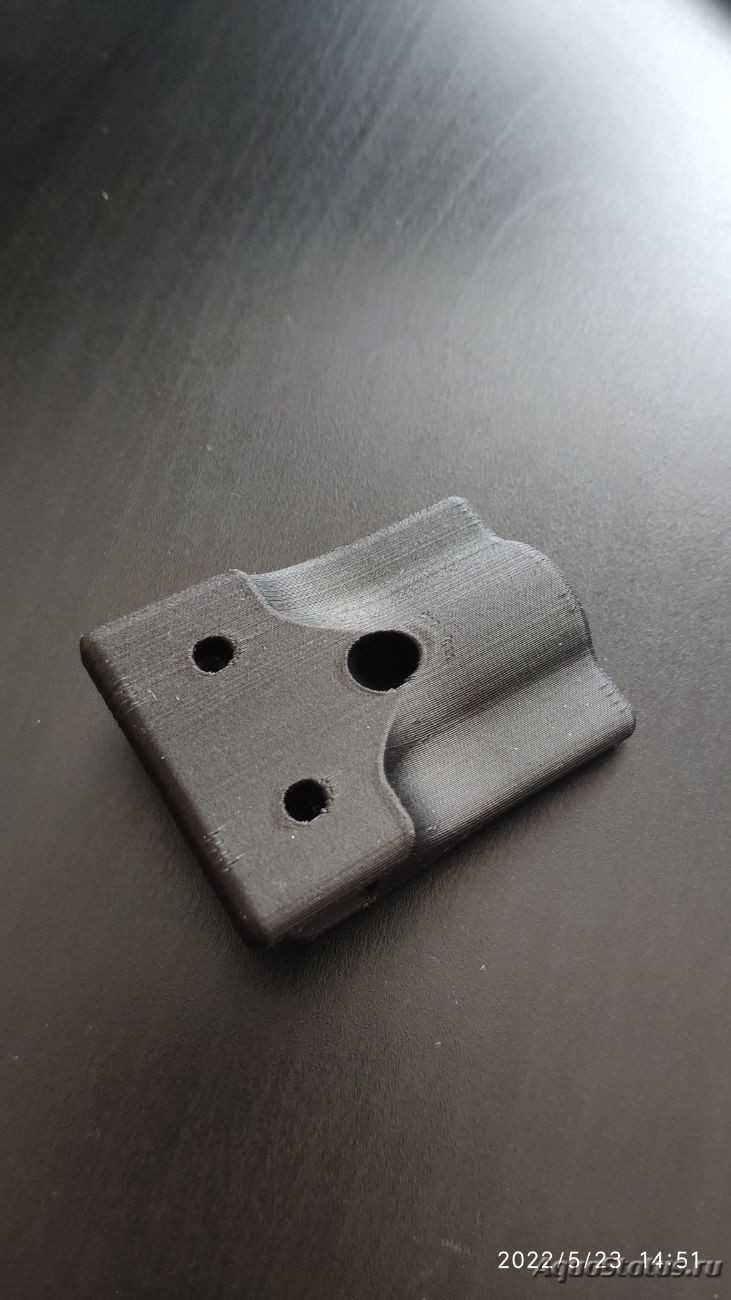

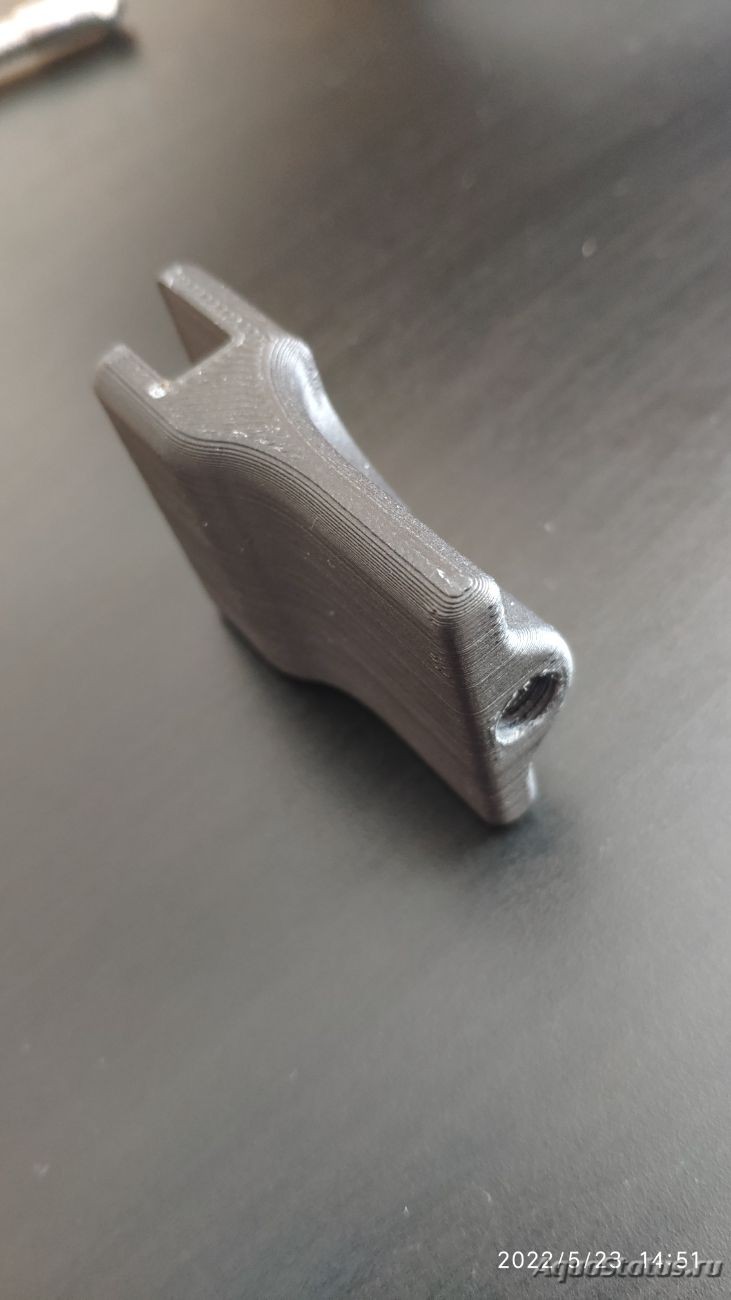

Смоделировал и напечатал на принтере вот такой держатель:

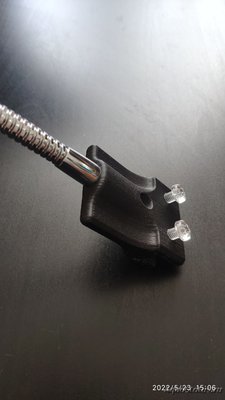

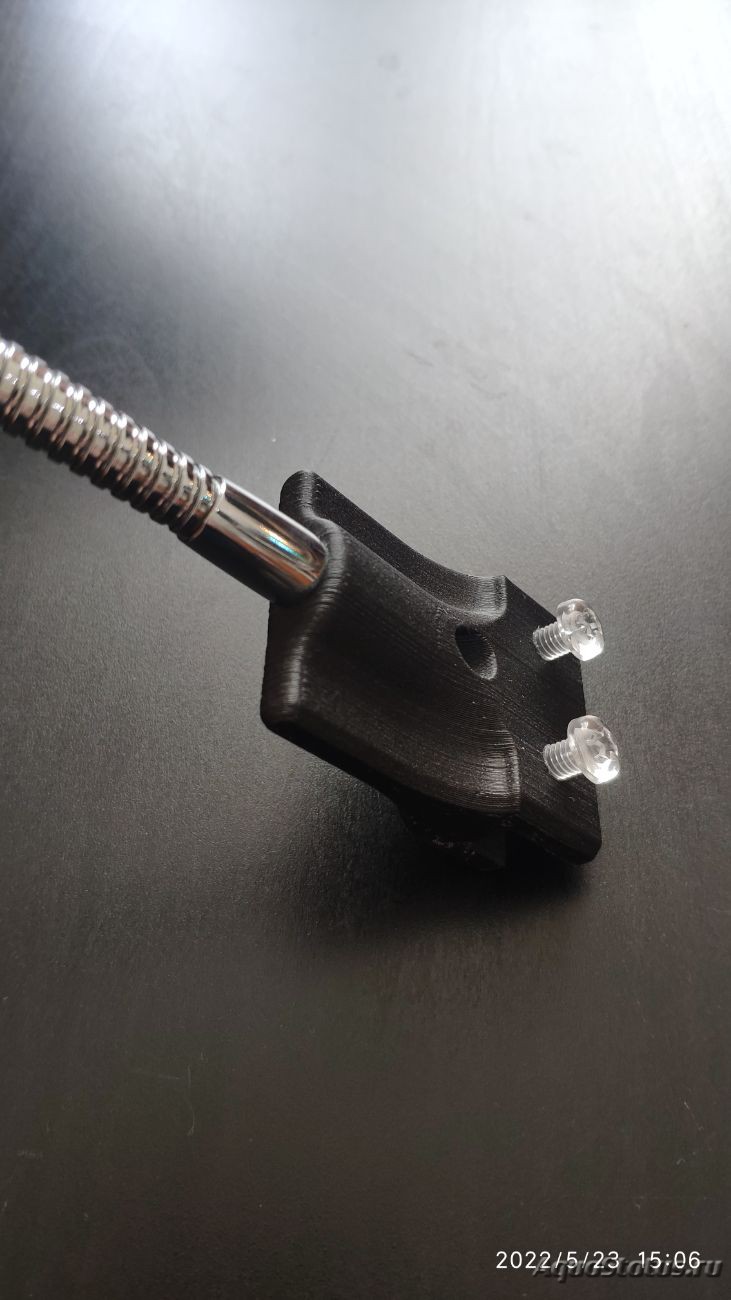

Акриловые винты тоже были заказаны давно:

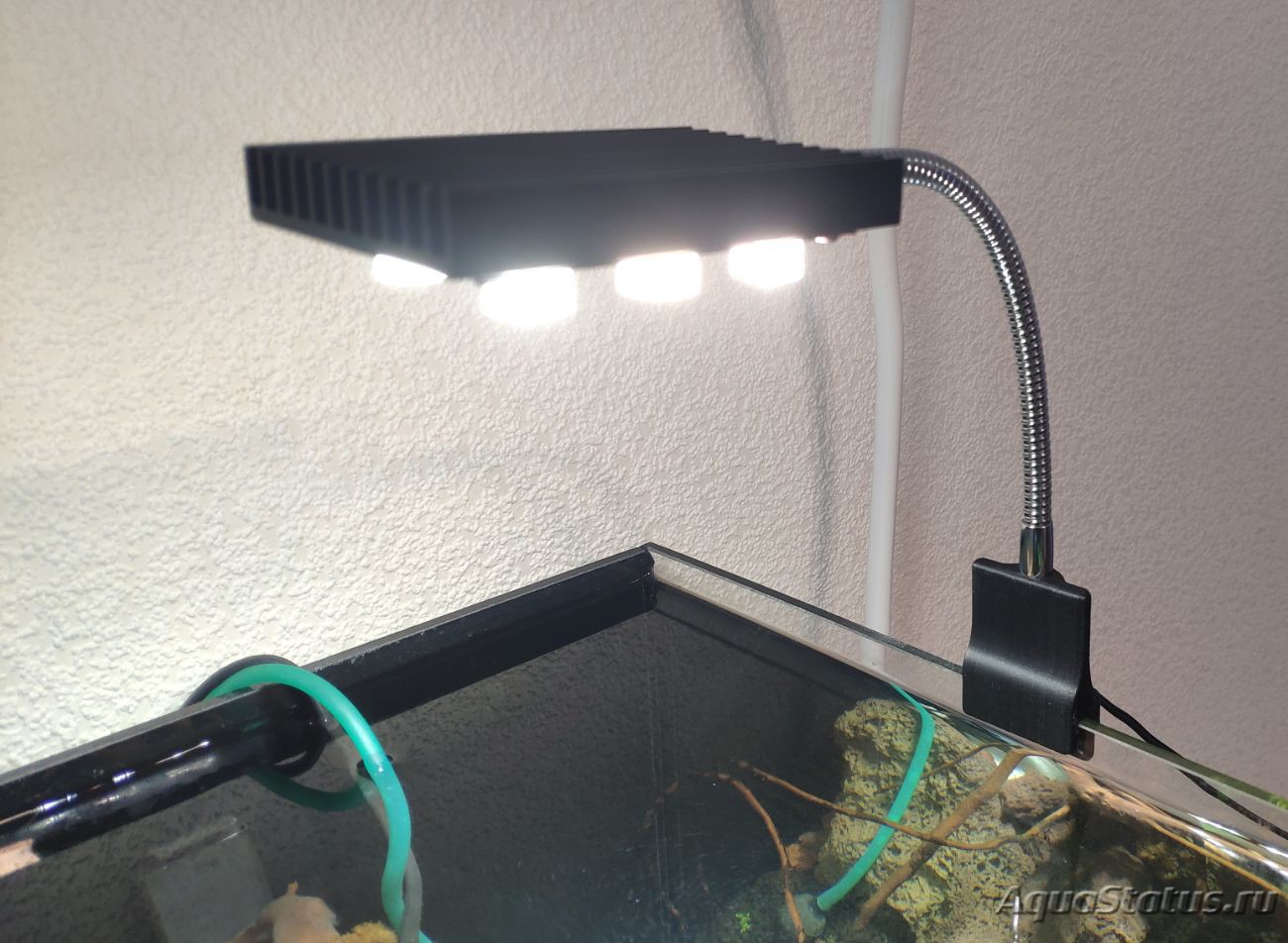

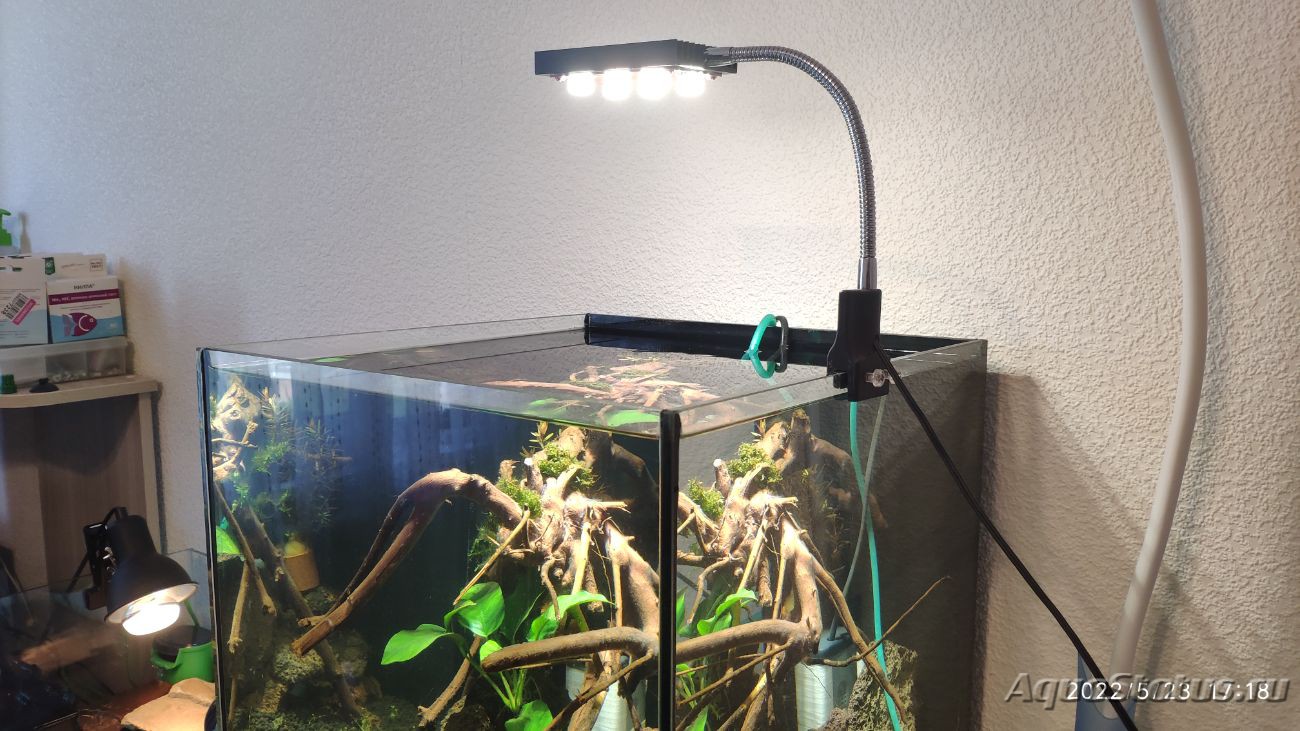

Ну и вот так это всё выглядит в сборе:

[Eric Eric Свой на форуме]

Драйвер ещё не приехал. Для теста подключил к блоку питания.
Заказал на Али драйвер, если китайцы в описании ничего не напутали, то его легко можно будет переделать в диммируемый.
Контроллер тоже будет. Планирую сделать на антикризисном китайском клоне stm32

[Eric Eric Свой на форуме]

Драйвер на 600мА
Изначально планировал 900, но оказалось, что 600 более, чем достаточно.

[Eric Eric Свой на форуме]

Точную смету составить теперь сложно, т.к. покупалось всё в течение длительного времени. Что-то около 1300₽ с учётом драйвера и контроллера, которые ещё не приехали.

[AndreBens AndreBens Профессионал]

Eric, отличное применение рук по прямому назначению :co_ol:
Как насчёт паразитной засветки, в глаза не бьёт?

[serg_42 serg_42 Профессионал]

фольгированный алюминий для изготовления платы

А как его травить?
Хлорное железо торцы алюминия же будет жрать... Закрашивать торцы?

[Eric Eric Свой на форуме]

AndreBens, с линзами вполне терпимо. Но я ещё подумаю, не покрасить ли корпуса линз в черный, чтобы ещё уменьшить этот эффект

[Eric Eric Свой на форуме]

serg_42, персульфат аммония вообще игнорирует алюминий. Я давно уже на него перешёл, травит отлично, грязи нет.

[Eric Eric Свой на форуме]

Какое ещё увлечение, кроме аквариумистики, может совместить в себе столько всего интересного? :-):
Для какой-нибудь кошечки или собачки контроллеры не нужны, разве что кормушку автоматическую сделать :hi_hi_hi:

[Eric Eric Свой на форуме]

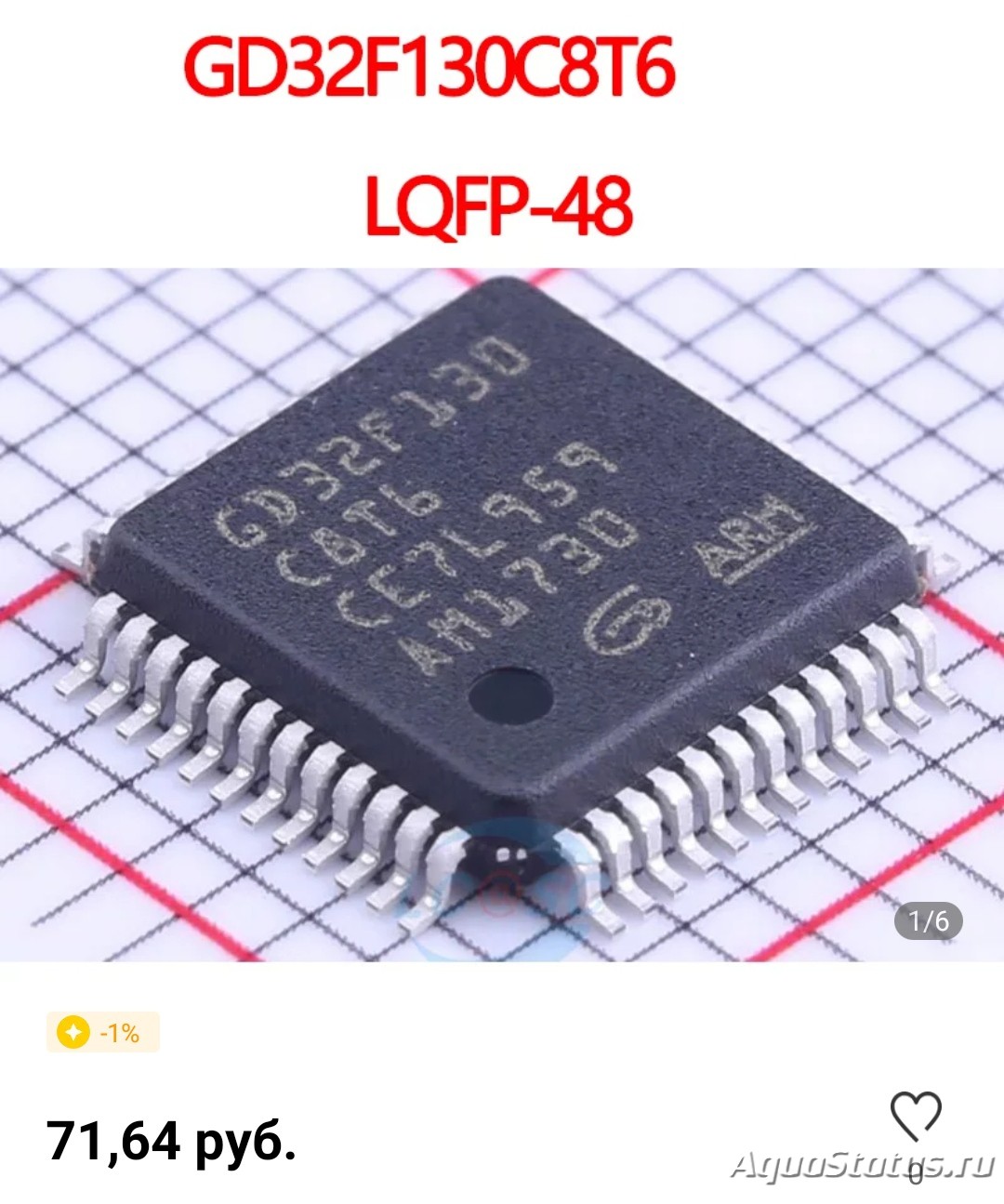

Такой вот контроллер. Тоже ARM. Работать с ним можно из ide для stm32, у них совместимость регистр в регистр. Но у этого больше фарша и тактовая частота не 72 МГц, а 144, как у старших моделей stm.
Цена - вообще без комментариев :-):

[Eric Eric Свой на форуме]

Напечатал чехлы на линзы, боковой засвет практически отсутствует.

[serg_42 serg_42 Профессионал]

Цена - вообще без комментариев

Это где такие цены? :sh_ok:

Но у этого больше фарша и тактовая частота не 72 МГц, а 144

Даташит говорит что частота шины таки 72 МГц.
Ну, да шины две, но это почти у всех СТМ-ок... :nez-nayu:

[Eric Eric Свой на форуме]

Это где такие цены

Алиэкспресс, конечно же :-):
Я про них инфу нашёл на пике сумасшествия вокруг электроники, когда цена на самый простой контроллер СТМ взлетела до полутора тыщ.

Даташит говорит что частота шины таки 72 МГц.

Я на самом деле с ними ещё дел не имел, только с оригинальными СТМ, наверное ошибся, т.к. писал по памяти.
Инфу вот тут прочитал: ...

[Eric Eric Свой на форуме]

Да, ошибся, в статье было написано 108 МГц, вместо 72, но для другого камня

[serg_42 serg_42 Профессионал]

Алиэкспресс, конечно же

Сейчас они (F130-C8T6) там с учётом доставки примерно 140 рублей за чип.
За 72 рубля я бы с десяток сейчас прикупил бы, чисто про запас. :-):

[Eric Eric Свой на форуме]

serg_42, если десяток брать, то GD можно найти по такой цене и доставка рублей 150.
То есть рублей по 90 чип.

[Eric Eric Свой на форуме]

Приехал драйвер.
Как я и подозревал, контроллер не тот, хоть и китаец меня убедил, что тот, что надо. Я просил QH7938, а оказался BP3336D.
Поэтому светильник пока в простом варианте, без контроллера. Продолжение будет, когда достану правильный драйвер.
Ну а этот свою задачу выполняет и греется минимально.
