Встройка таймера в фабричную крышку

[bei46 bei46 Участник]

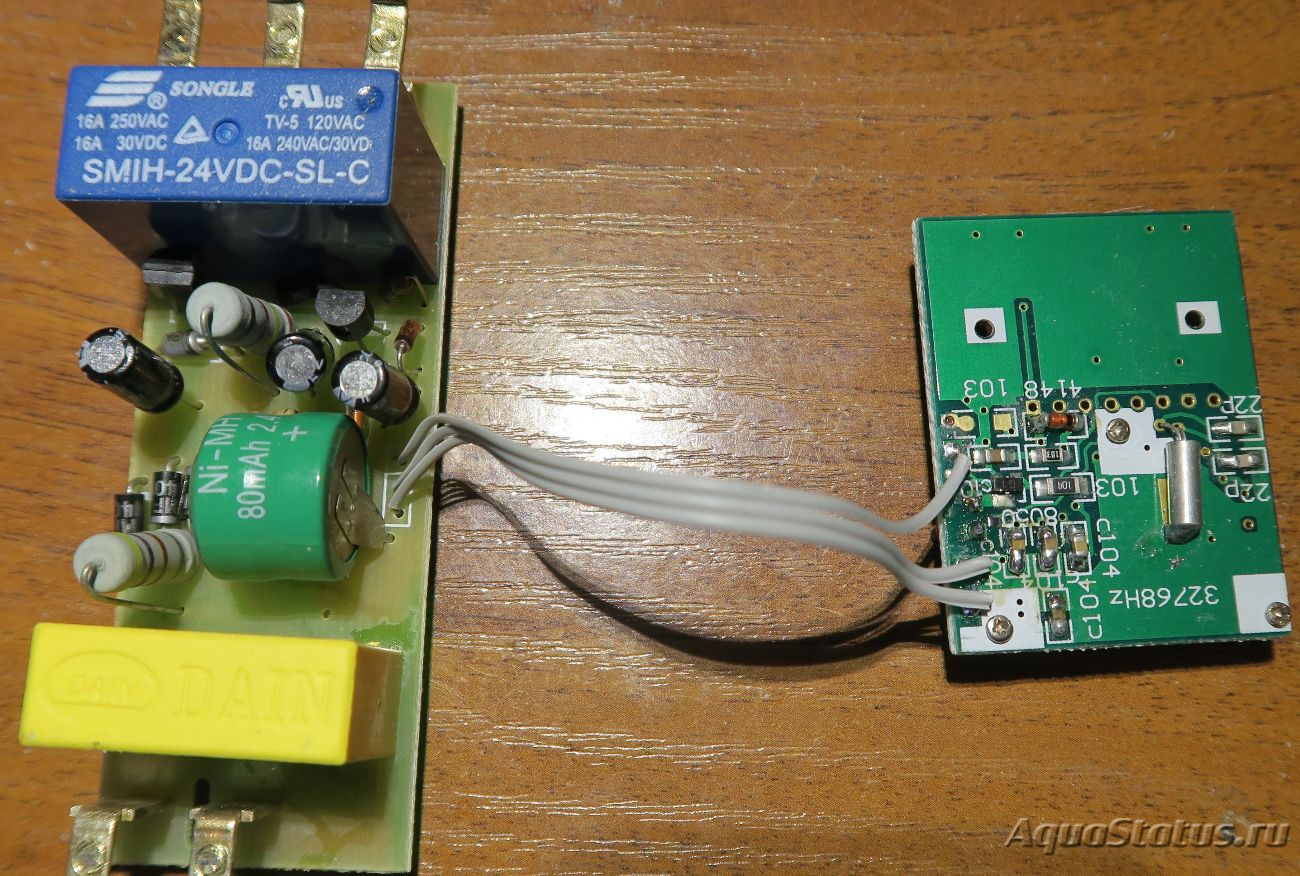

Вот, как и собирался, врезал недельный таймер ТЭ15 в крышку фабричной банки. Как показало вскрытие таймера реле у него на 24 В, что как раз соответствует напряжению питания самодельного светильника аквы, т.е. они кагбэ созданы друг для друга. Итак, исходники:

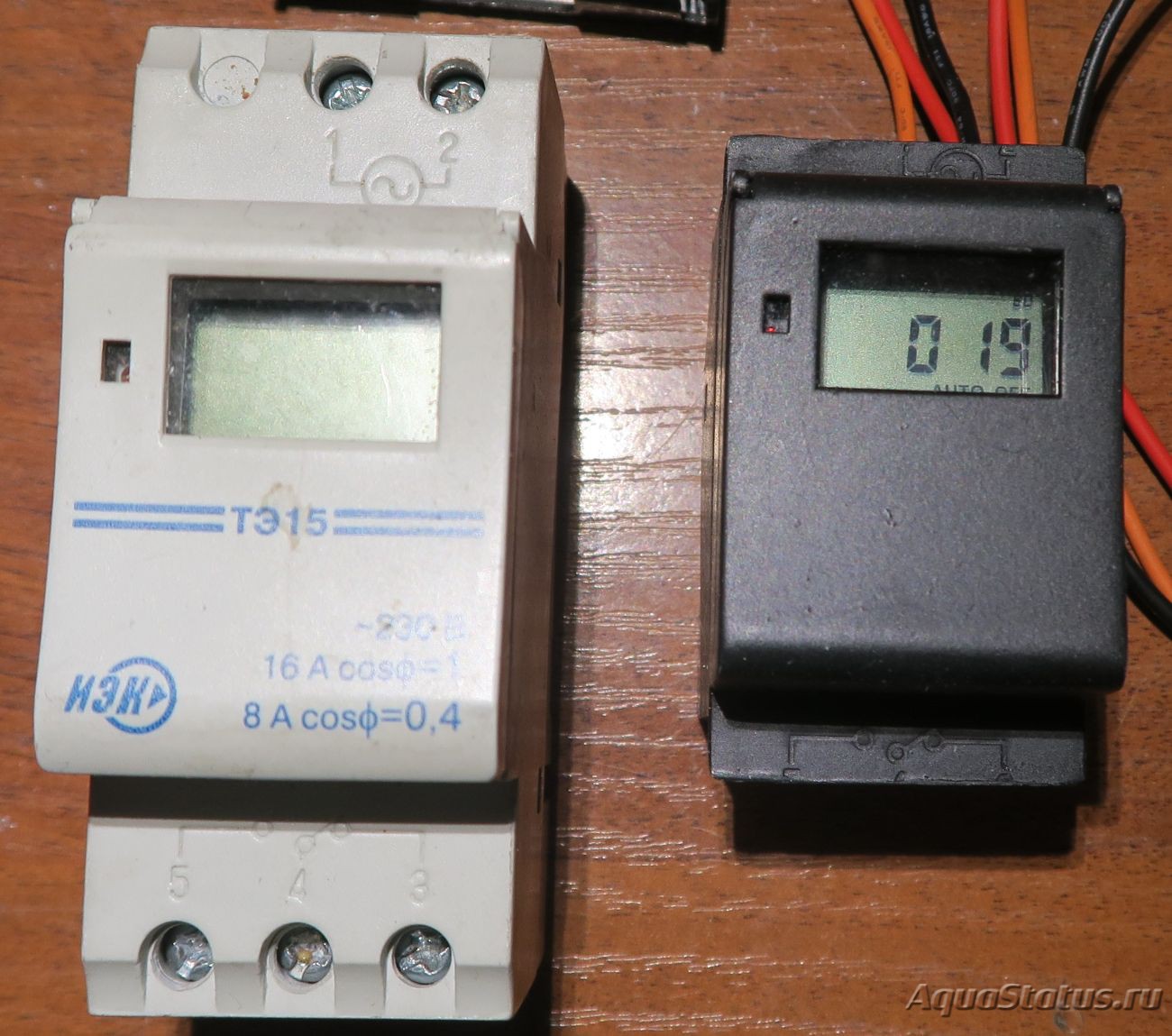

Удаляем и отрезаем это

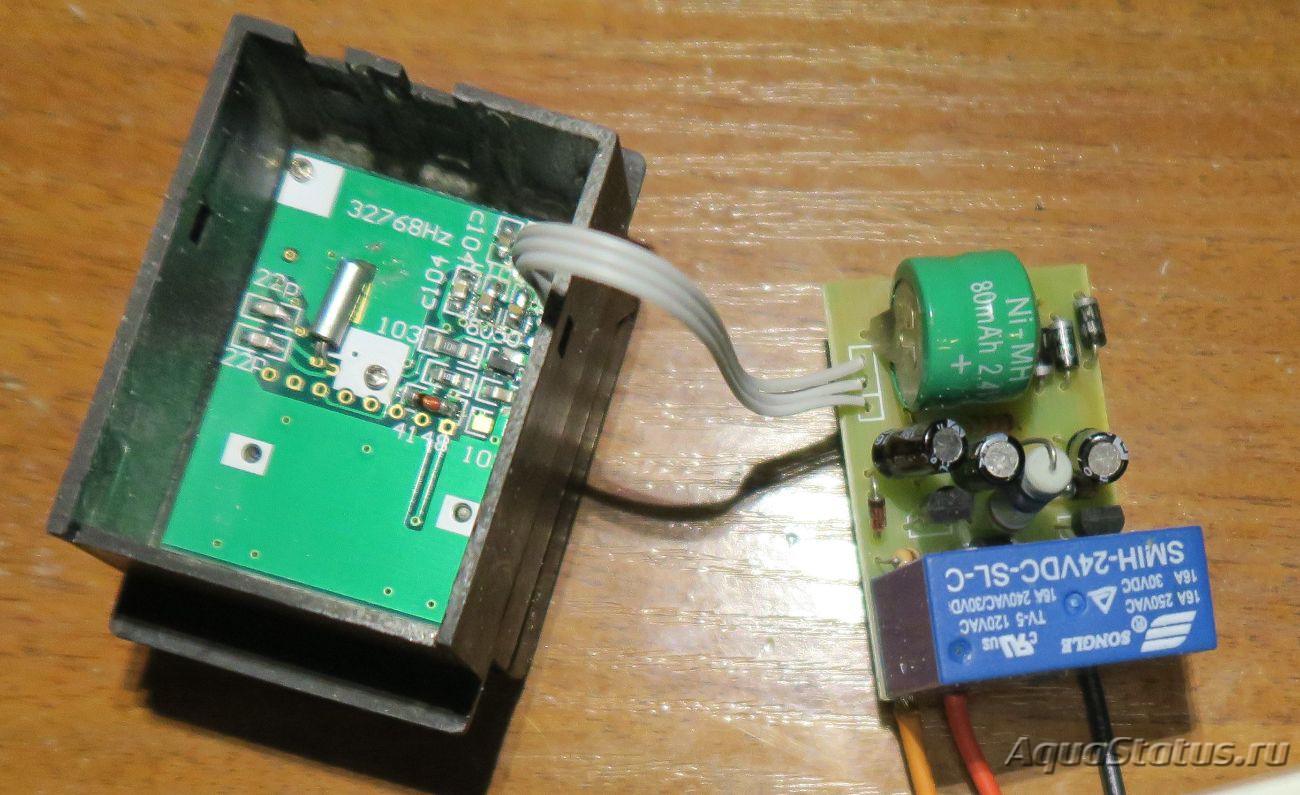

Вставляем в урезаный корпус:

Урезать можно было еще больше, но надо было вынести аккумулятор и выбросить выпрямительный мостик, а его выкидать жалко, ведь можно через него подать 24В не глядя на полярность БП.

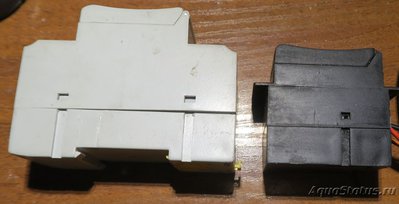

Сравните размеры:

Вставляем в крышку:

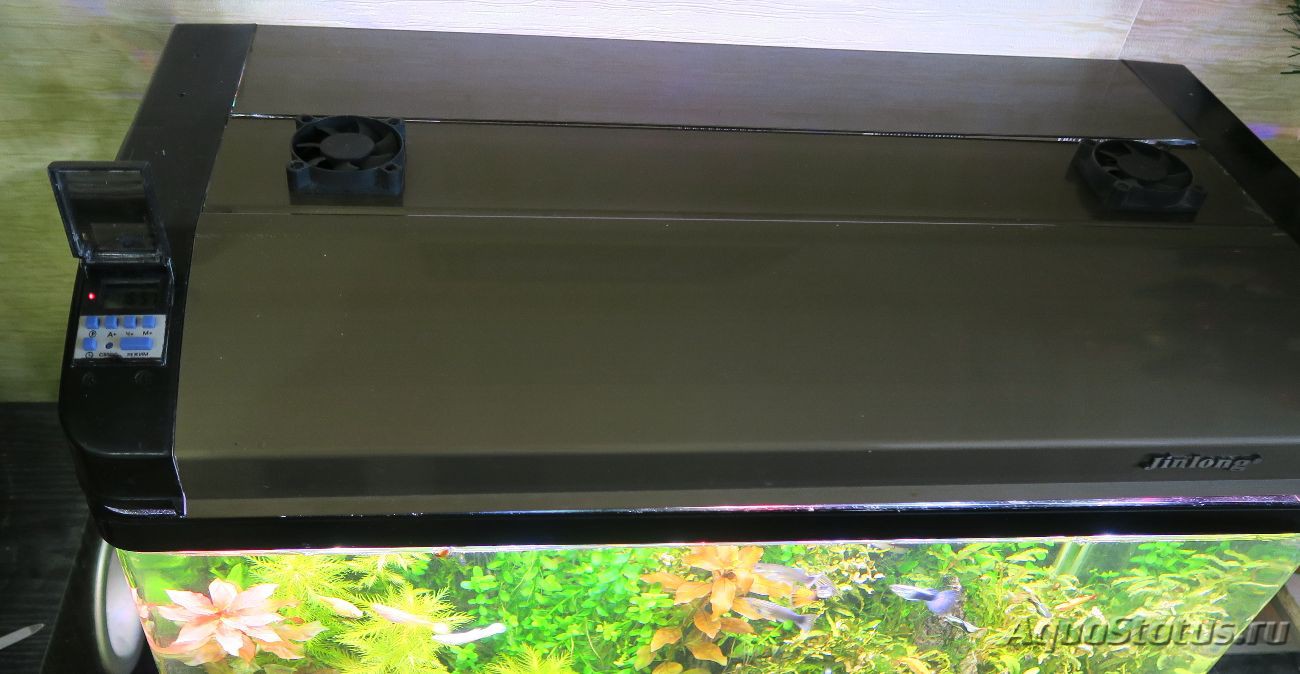

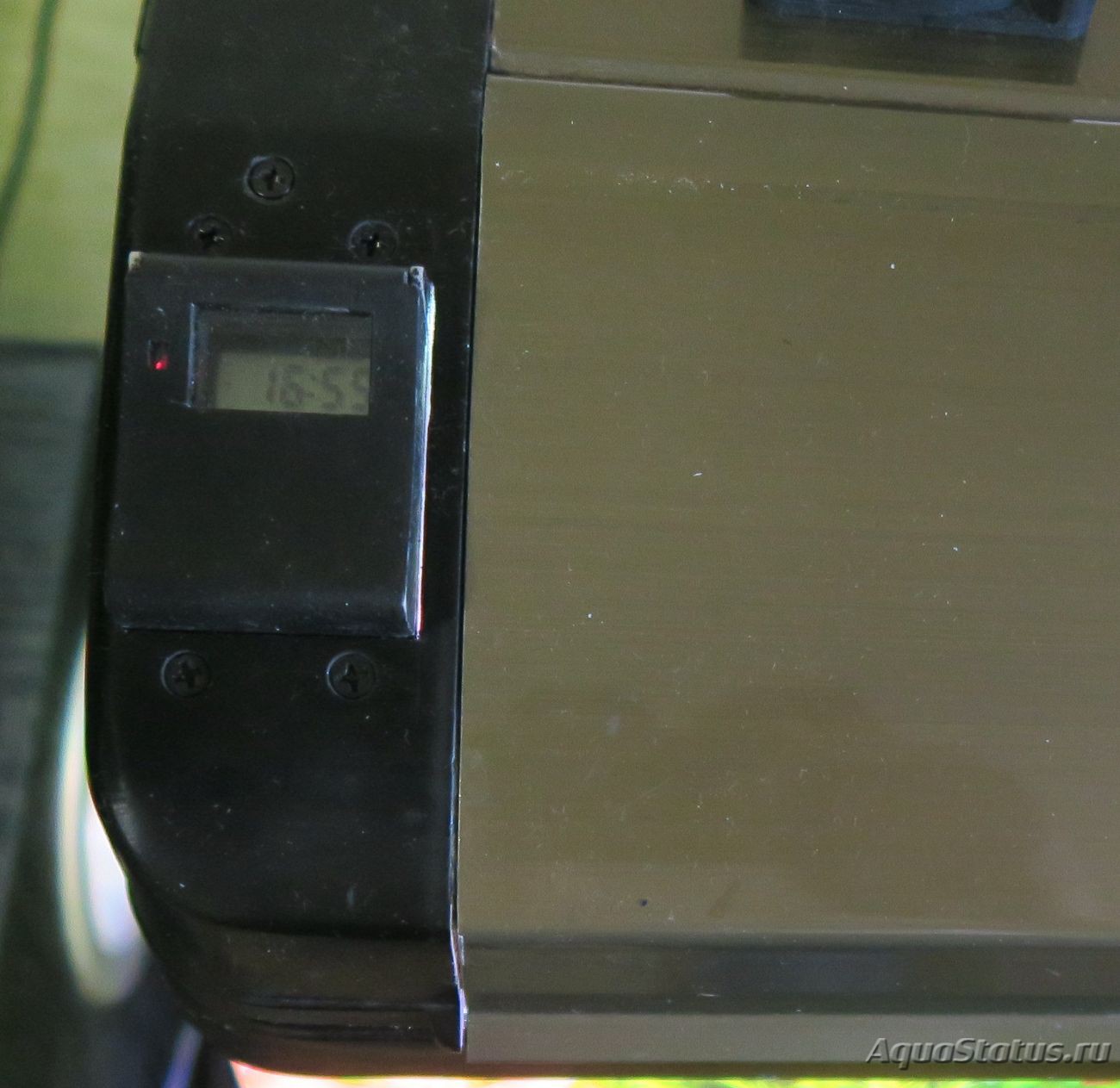

Общий вид:

Теперь будет удобнее, не ползая на карачках в тумбочке, менять программу или тупо включить свет в неурочное время... В планах в эту крышку переместить и таймер кормления, который не влез, гад, в своем корпусе в крышку. Придется отдать пару часов и собрать туда самодельный.. :-( Все, критикуйте... :-): :-):

[bosmat bosmat Профессионал]

:co_ol:

[bei46 bei46 Участник]

Несмотря на невысокий интерес к моей крышко-таймерной теме, все же закончу описание доработки крышки...

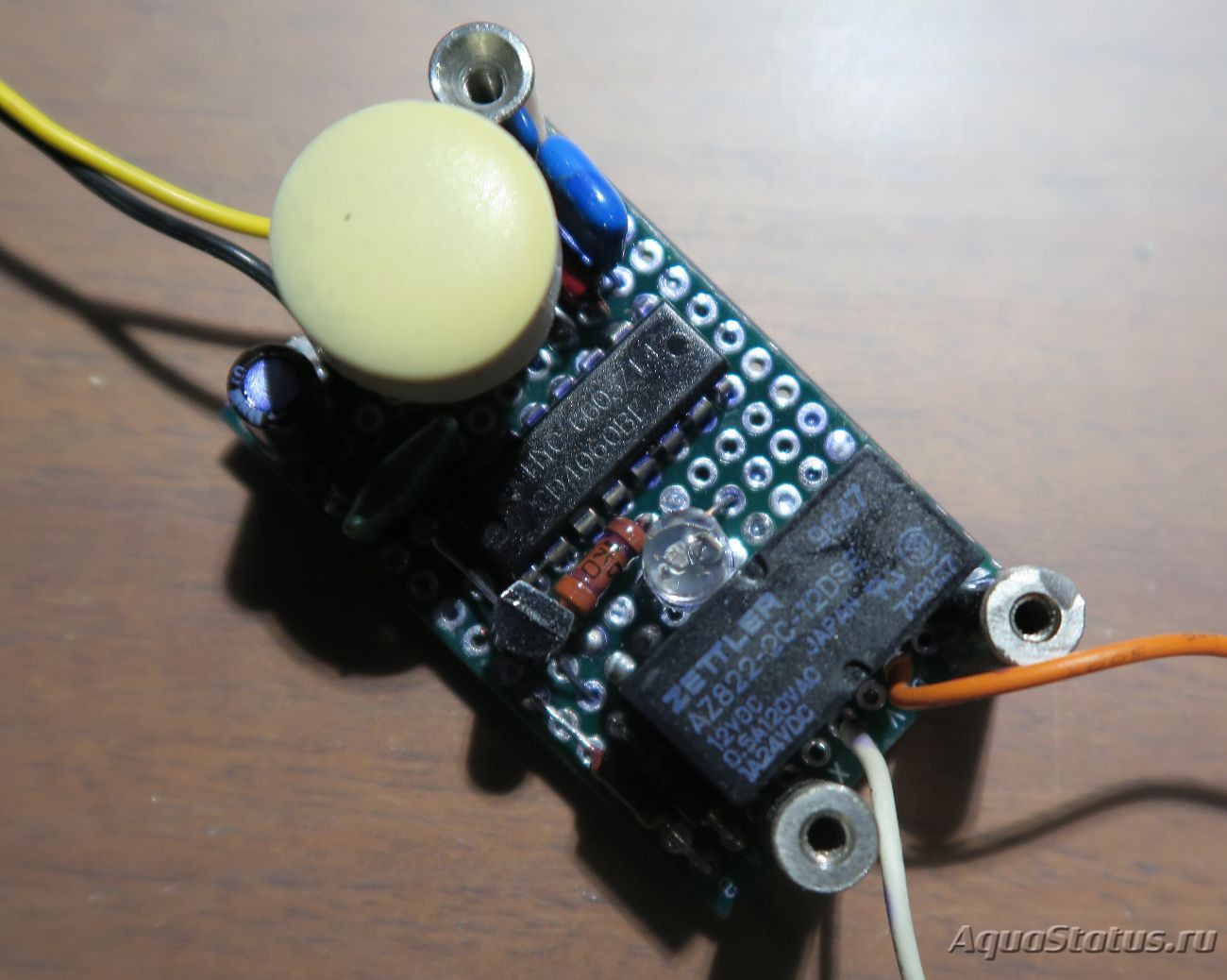

На этот раз встраиваю таймер кормления. За основу взята достаточно часто описываемая схема на микросхеме CD4060 с мелкими изменениями для моих задач. Задержка регулируется от секунд до десятков часов, а так как мне надо около 10-15 минут, то после достижения 12 минут, убрал регулятор. Вот собранное на макетке реле:

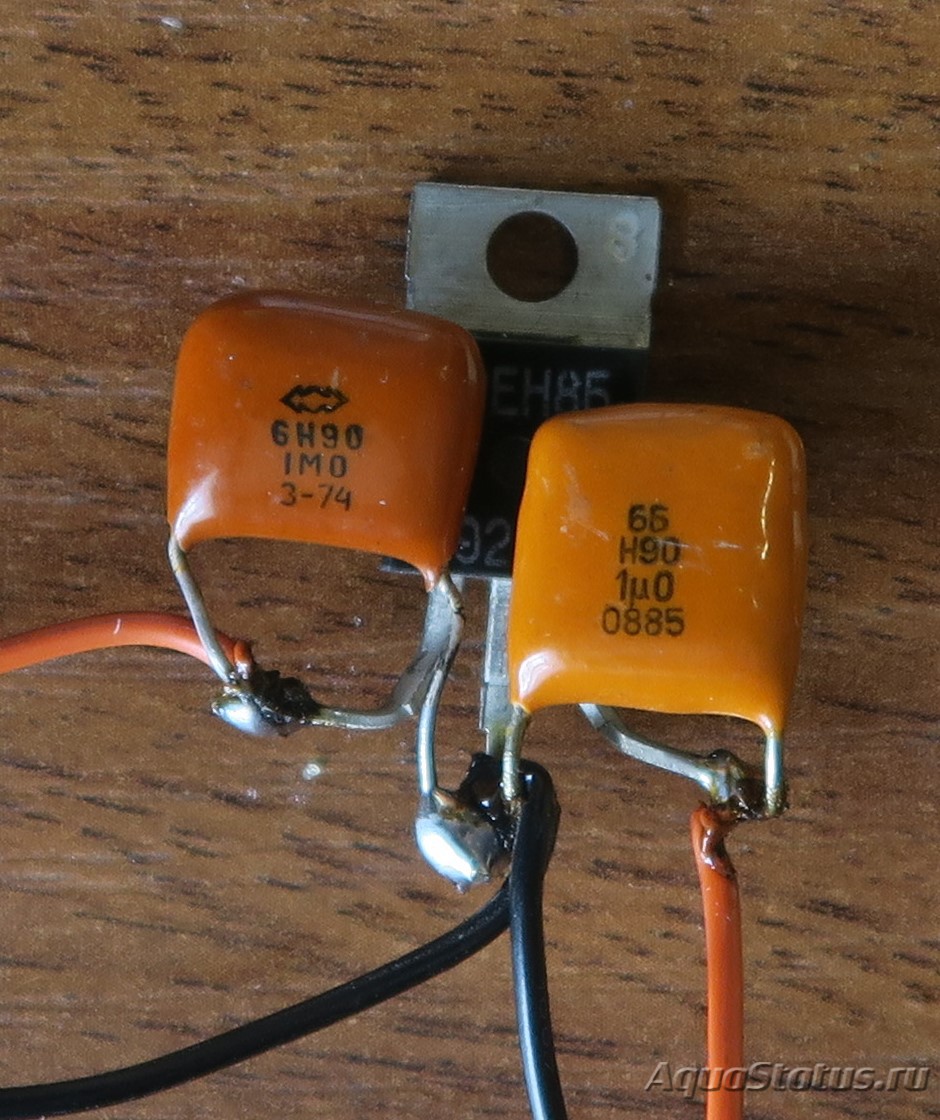

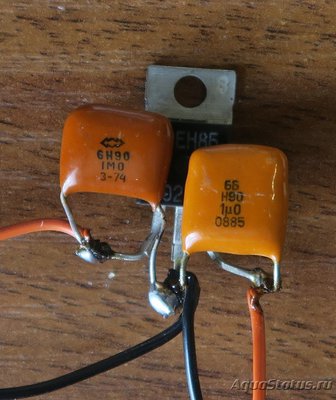

а для получения нужных для микросхемы 12в из 24в добавил это:

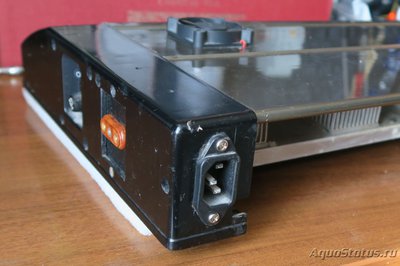

Вот так выглядит "силовая" часть крышки:

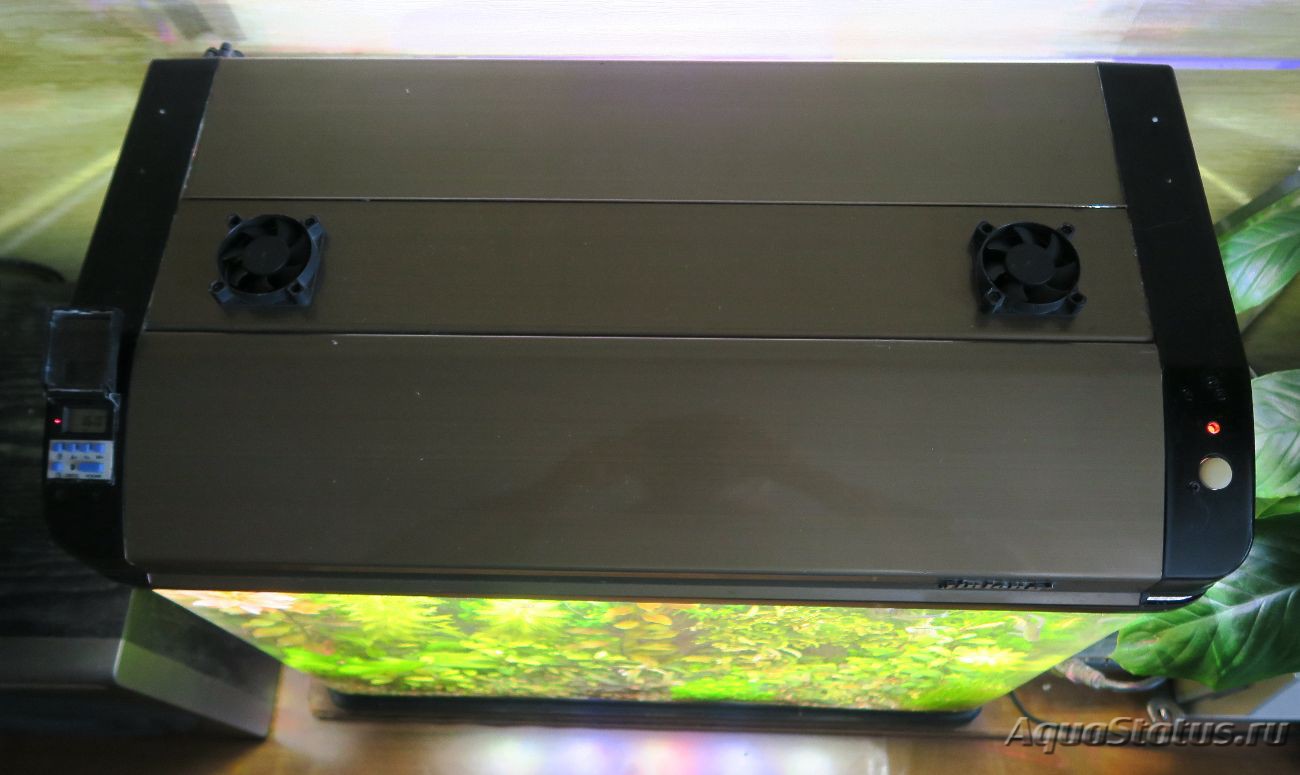

А так все в работе:

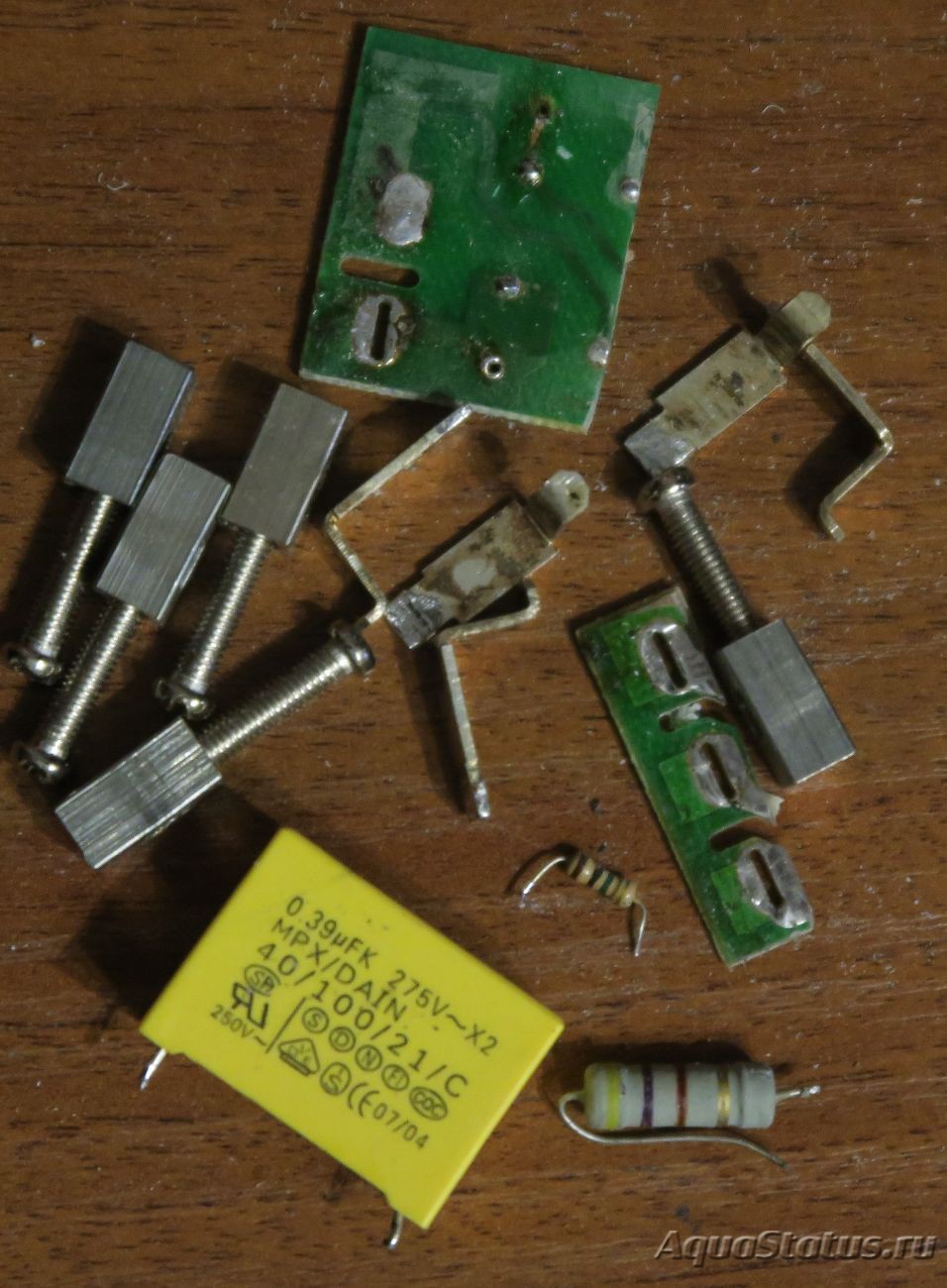

Полтора десятка деталей, если покупать все в местных магазинах (чипдип, белчип), стоит около 4 зеленых денег. А вот ставшее ненужным оборудование:

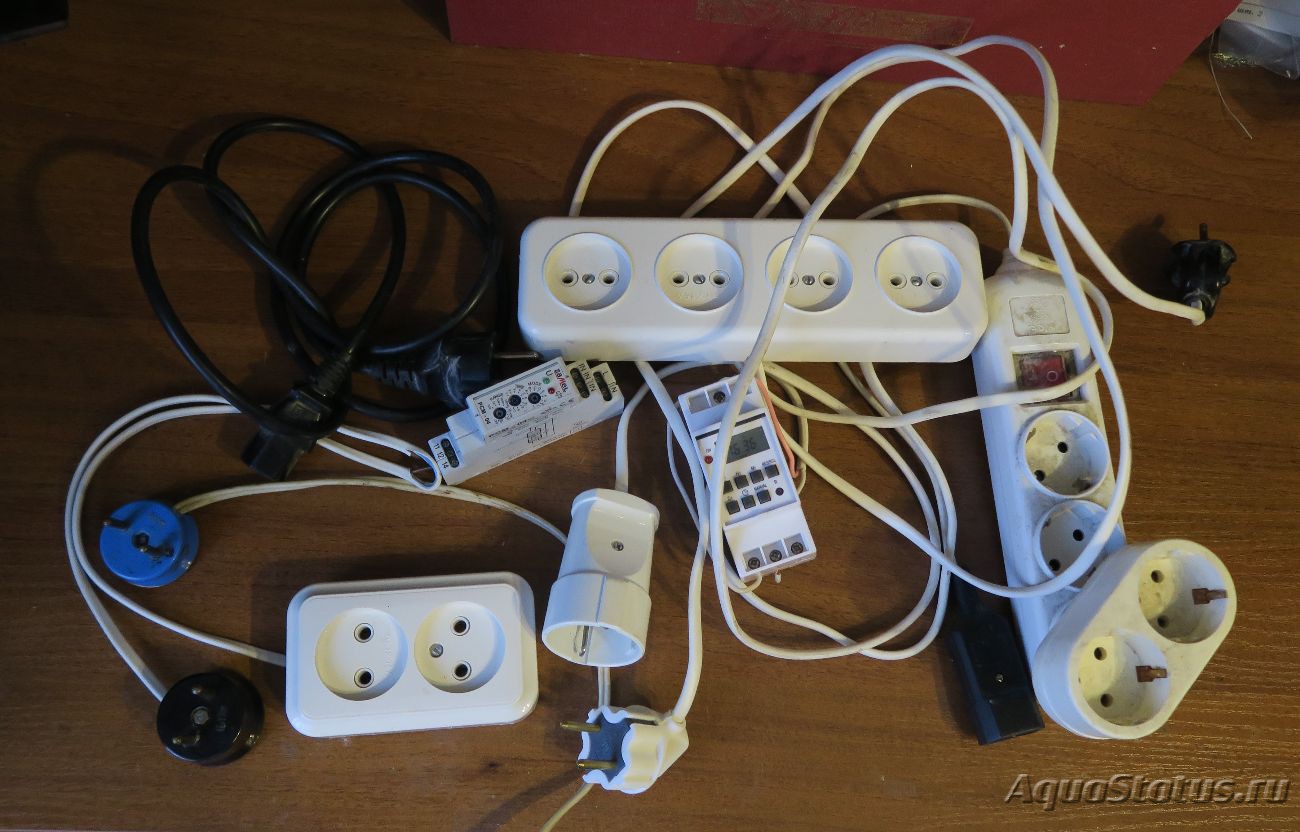

Это все выгреб из тумбочки, там сейчас абсолютно пусто :-):
