Всем доброго времени суток!
Разрешите задать вопрос, связанный с системой подачи CO2 в аквариум!

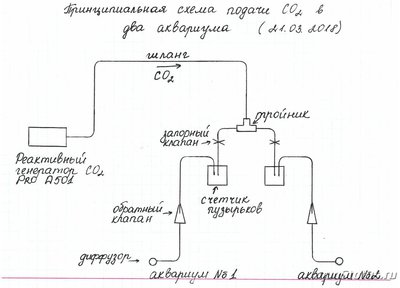

В ближайшее время собираемся установить систему подачи CO2 в два аквариума (схема ниже):
Вопрос такой - правильно ли расположен запорный клапан или есть более удачное место для его расположения?
Заранее спасибо!
С уважением,
Poplav0k
-
Poplav0k
- Участник
- Даугавпилс
- 31 / 15 раз
-
Poplav0k
- Участник
- Даугавпилс
- 31 / 15 раз

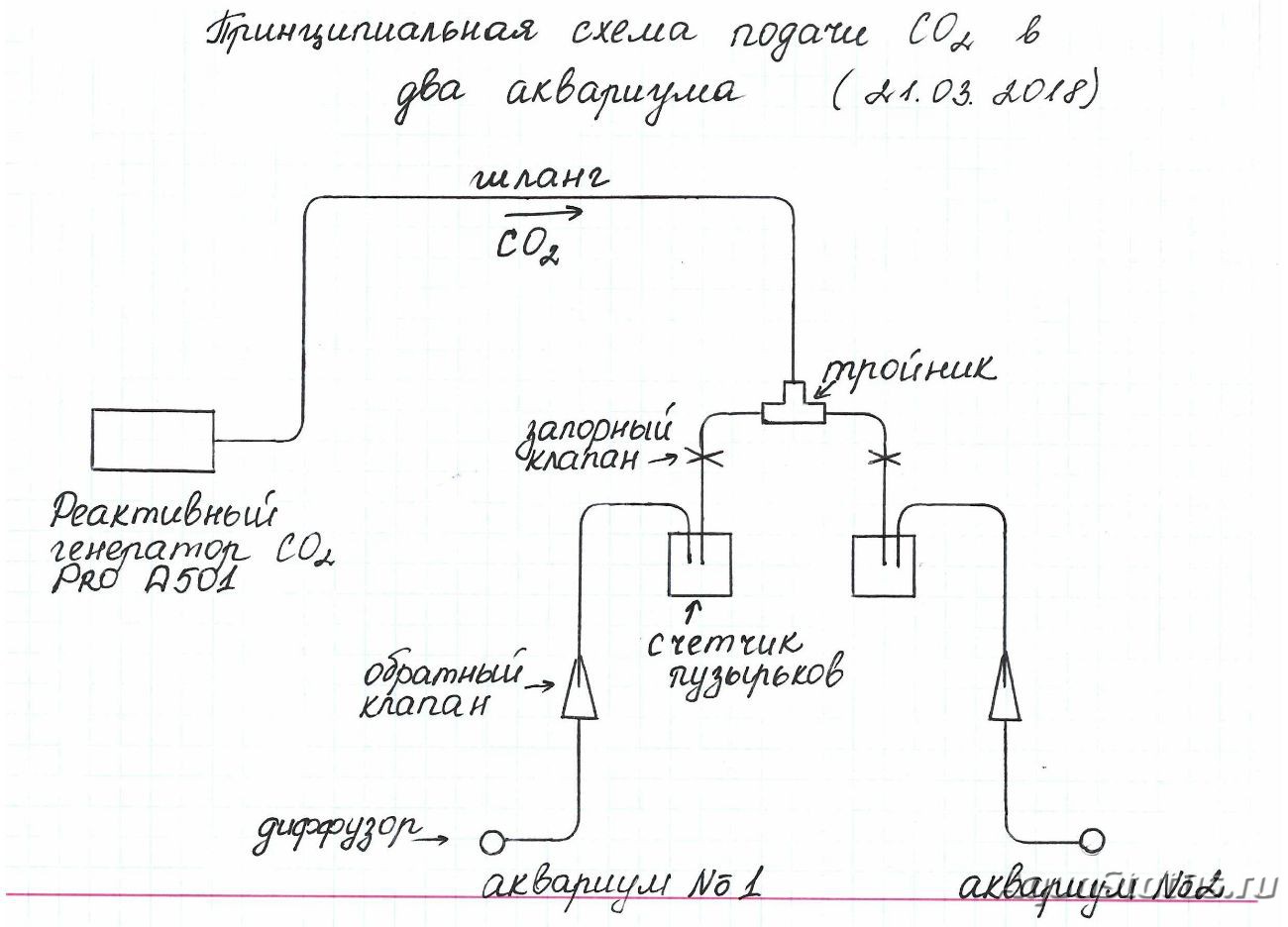

Вот вышеупомянутая схема:
С уважением,
Poplav0k
Poplav0k
-
Сергей СН
- Житель
- Москва
- 1320 / 996 раз
-
12
Вы не создадите идеальных условий для 2-х шлангов. Одинаковая длина, идеальную-"равнозначную работу" обратных клапанов, одинаковое давление воды на "выход" шланга.""Ручной наладкой" - по установке счётчиков пузырьков будете заниматься каждый день...

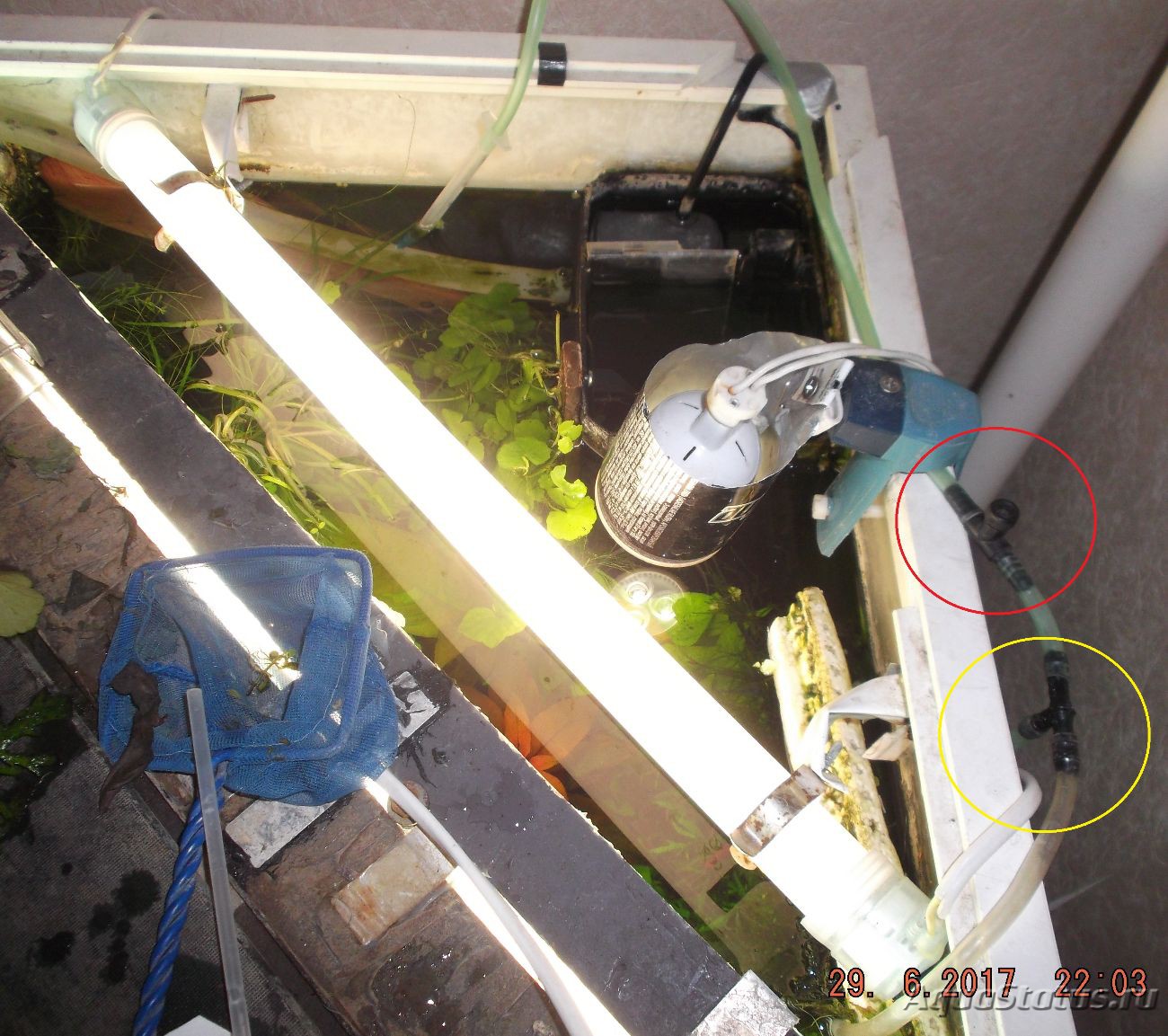

Оптимальный вариант на 2 аквариума
...
Была "нездоровая фантазия" подавать СО2 и через "лесенку" и через иголку шприца в шланг от Фильтра.
... гемора было больше...
Обратный клапан перед тройником (жёлтый круг) и ещё вставлен "кран" регулировки подачи СО2 на 2 шланга.
Меня "хватило на 2-3 месяца...
Прихожу с работы...то в "лесенке" СО2 нет, а через шланг вылетает СО2, то на оборот. :ps_ih:
Оптимальный вариант на 2 аквариума
...
Была "нездоровая фантазия" подавать СО2 и через "лесенку" и через иголку шприца в шланг от Фильтра.
... гемора было больше...
Обратный клапан перед тройником (жёлтый круг) и ещё вставлен "кран" регулировки подачи СО2 на 2 шланга.
Меня "хватило на 2-3 месяца...
Прихожу с работы...то в "лесенке" СО2 нет, а через шланг вылетает СО2, то на оборот. :ps_ih:
-
AndreBens
- Профессионал
- Архангельск
- 2426 / 2217 раз
-
14
Poplav0k, наверное D501. Эта штука предназначена для одного аквариума. Стабильностью и долговременной работой не отличается. Удача, если поработает пару недель с одной заправки на один аквариум.
Если попытаться сделать на 2 направления, то запорный клапан (перекрытие на ночь) надо ставить перед тройником. А клапаны тонкой регулировки-там где у вас написано запорные клапаны. Их можно попробовать сделать вручную. Если покупать, ценник с генератором будет как у редуктора на баллон.
Почему 2 регулятора? Потому что распылители даже из одной партии никогда не будут иметь одинаковое сопротивление, плюс разная высота расположения и вероятно водяного столба. Даже если получится выставить на какое-то время одинаковое распыление, или хотя-бы устойчивое но с обоих-через пару часов или на утро собьется. Распылять будет один диффузор. Причем с дозой, предназначенной для двух аквариумов. Это опасно -потравите живность. По-уму, нужно на каждое направление ставить свою тонкую регулировку и свой счетчик. Но двойное направление этот генератор не потянет. И недели не проработает.
Я пытался сделать такое разделение на два направления на баллоне с редуктором. Два регулятора но без счетчиков, один общий. И то не вышло. Надо на каждое направление свой регулятор и счетчик. И все-равно, утром при включении распылял один диффузор. А двойная доза шла по одному каналу.
Что делать: если деньги заплачены, настройте штатно, на один аквариум. На второй сделайте самоделку, рублей за 100. Схемы есть на форуме. Вероятность что с первого раза выйдет-мала. А вот вторая-третья пол-литровая уже могут 3 недели поработать с одной заправки. Там главное крышки научиться герметично делать и понять принцип.
Если попытаться сделать на 2 направления, то запорный клапан (перекрытие на ночь) надо ставить перед тройником. А клапаны тонкой регулировки-там где у вас написано запорные клапаны. Их можно попробовать сделать вручную. Если покупать, ценник с генератором будет как у редуктора на баллон.
Почему 2 регулятора? Потому что распылители даже из одной партии никогда не будут иметь одинаковое сопротивление, плюс разная высота расположения и вероятно водяного столба. Даже если получится выставить на какое-то время одинаковое распыление, или хотя-бы устойчивое но с обоих-через пару часов или на утро собьется. Распылять будет один диффузор. Причем с дозой, предназначенной для двух аквариумов. Это опасно -потравите живность. По-уму, нужно на каждое направление ставить свою тонкую регулировку и свой счетчик. Но двойное направление этот генератор не потянет. И недели не проработает.
Я пытался сделать такое разделение на два направления на баллоне с редуктором. Два регулятора но без счетчиков, один общий. И то не вышло. Надо на каждое направление свой регулятор и счетчик. И все-равно, утром при включении распылял один диффузор. А двойная доза шла по одному каналу.
Что делать: если деньги заплачены, настройте штатно, на один аквариум. На второй сделайте самоделку, рублей за 100. Схемы есть на форуме. Вероятность что с первого раза выйдет-мала. А вот вторая-третья пол-литровая уже могут 3 недели поработать с одной заправки. Там главное крышки научиться герметично делать и понять принцип.
-
VoRoN
- Свой на форуме
- Москва
- 365 / 301 раз
-
AndreBens
- Профессионал
- Архангельск
- 2426 / 2217 раз
-
14
VoRoN, без сомнения, баллон и редуктор лучше, а с учетом закупки лимонки и выгодней. Но к этому надо придти :-): Если китайская D501 уже куплена, то я тоже думаю что это не замечательное приобретение. Я тоже в свое время заказывал, только предыдущую модель. Пока ждал посылку-собрал несколько своих. По факту -самоделки работают лучше и почти бесплатно собираются. Скажу банальность- но генератор Киппа прекрасен как бюджетное решение "на попробовать CO2". А дальше -продолжать заправлять их, или купить полный комплект с баллоном и отключением по таймеру. Меня лично быстро утомило жонлирование бутылками 3 самоделки и 1 покупная, и я купил редуктор на 2направления с соленоидом. Но эффект от CO2 на растениях я конечно ощутил и от Киппа. Понял что не брошу это дело и созрел на баллон.
-
Poplav0k
- Участник
- Даугавпилс
- 31 / 15 раз
Спасибо за советы!
Да, так как китайская система "Pro D501" уже куплена, то буду пробовать устанавливать её в один аквариум.
На данный момент жду заказанную индикаторную жидкость для дропчекера.
Вопрос в связи с таймером - упомянутый таймер для системы суточный, то есть "взводить" его надо раз в сутки?
Спасибо!
С уважением,
Poplav0k
Да, так как китайская система "Pro D501" уже куплена, то буду пробовать устанавливать её в один аквариум.
На данный момент жду заказанную индикаторную жидкость для дропчекера.
Вопрос в связи с таймером - упомянутый таймер для системы суточный, то есть "взводить" его надо раз в сутки?
Спасибо!
С уважением,
Poplav0k
-
VoRoN
- Свой на форуме
- Москва
- 365 / 301 раз
AndreBens, ну в общем то я сам прошёл через самоделки на лимонке и соде. Просто хотелось попробовать и понять надо ли мне это вообще? Потом уже был приобретён самосборный агрегат с баллоном. Но проработал совсем немного, банально взорвался солиноид напугав всё семейство. После этого обратил взор на Али. Вполне бюджетный вариант и за более чем год его работы претензий нет совершенно.
-
AndreBens
- Профессионал
- Архангельск
- 2426 / 2217 раз
-
14
Poplav0k, таймер обязательно электронный. Там расписание на неделю можно выставить. Я ставлю одинаковое на все дни. Один раз выставил и несколько лет не трогаешь. От таймера включается свет и сразу CO2. У меня лет 7 в работе несколько штук таймеров. Ценник у нас на них 500-700. На али немного дешевле. По мне, все близнецы-братья по начинке, только корпусами отличаются. Внутри батарейка, при выключении электричества работает по расписанию. Механические не советую. С ними много проблем из-за износа, судя по форумам.
-
AndreBens
- Профессионал
- Архангельск
- 2426 / 2217 раз
-
14
Да, соленоид (ЭМК) не советую на лимонку ставить. Окисляется внутри и закисает в положении "открыто". Это я тоже поимел.
Хорошо что индикаторную жидкость сразу взяли. При настройке любой новой системы необходима.
Хорошо что индикаторную жидкость сразу взяли. При настройке любой новой системы необходима.
-
Hedin
- Житель
- Моск.обл. Подольск
- 1108 / 553 раза
Обратный клапан ставить как можно ближе к реактору. Иначе за ночь шланг заполнится водой.
На два аквариума можно. Но нужно два краника.
Лучше не применять распыление. Либо активный реактор,подача в фильтр,либо колокол. То есть,такие вещи где нет давления.
Механический таймер самое удачное решение,вопреки всем форумам. Потеряете инструкцию к электронному и запаритесь его перепрограмировать. Механика стоит дёшево,работает годами,не требует инструкции по програмированию.
Чтоб не залипал электроклапан(а это бывает и на баллоне),нужно ставить осушитель газа. В простейшем случае трубка заполненная селикагелем.
На два аквариума можно. Но нужно два краника.
Лучше не применять распыление. Либо активный реактор,подача в фильтр,либо колокол. То есть,такие вещи где нет давления.
Механический таймер самое удачное решение,вопреки всем форумам. Потеряете инструкцию к электронному и запаритесь его перепрограмировать. Механика стоит дёшево,работает годами,не требует инструкции по програмированию.
Чтоб не залипал электроклапан(а это бывает и на баллоне),нужно ставить осушитель газа. В простейшем случае трубка заполненная селикагелем.
-
Сергей СН
- Житель
- Москва
- 1320 / 996 раз
-
12
Предпочитаю механический. Работает с 12.30 до 22.30.
В выходные включил когда захочется...есть "тумблер", захотел после 22.30, если не успел покормить...то же включил.
Вырубили свет в Доме-вырубили и в Аквариуме. Включили свет - свою "дозу" света травина получит...
.... за 4 года... Дата на фотках...
В выходные включил когда захочется...есть "тумблер", захотел после 22.30, если не успел покормить...то же включил.
Вырубили свет в Доме-вырубили и в Аквариуме. Включили свет - свою "дозу" света травина получит...
.... за 4 года... Дата на фотках...
-
Сергей СН
- Житель
- Москва
- 1320 / 996 раз
-
12
!!! Только не подключайте ВСЁ в одну розетку... :ps_ih:
-
Poplav0k
- Участник
- Даугавпилс
- 31 / 15 раз
Всем доброго времени суток!
Обновил схему, получилось вот так:
С уважением,
Poplav0k
Обновил схему, получилось вот так:
Poplav0k
-
Сергей СН
- Житель
- Москва
- 1320 / 996 раз
-
12
Уже хорошо, что голова "работает"...
Осталось только воплотить Всё ЭТО в жизнь ... и ... со временем довести до оптимального состояния... не за 1 день.
ИМХО. Обратный клапан поставить вне аквариума.
... первый (2-й и 3-й ) обратный клапан не надёжен...
...4-й пришлось "продавливать" клизмой 2-4 раза (в самом начале) потом "разработался ... и "служит" уже 3 года.
Осталось только воплотить Всё ЭТО в жизнь ... и ... со временем довести до оптимального состояния... не за 1 день.
ИМХО. Обратный клапан поставить вне аквариума.
... первый (2-й и 3-й ) обратный клапан не надёжен...
...4-й пришлось "продавливать" клизмой 2-4 раза (в самом начале) потом "разработался ... и "служит" уже 3 года.
-
Poplav0k
- Участник
- Даугавпилс
- 31 / 15 раз
Всем доброго времени суток!
Ждем посылку с индикаторной жидкостью и начинаем сборку системы:
С уважением,
Poplav0k
Ждем посылку с индикаторной жидкостью и начинаем сборку системы:
Poplav0k
-
Poplav0k
- Участник
- Даугавпилс
- 31 / 15 раз
Всем доброго времени суток!
Сегодня запустил систему CO2:
С уважением,
Poplav0k
Сегодня запустил систему CO2:
Poplav0k
-
Poplav0k
- Участник
- Даугавпилс
- 31 / 15 раз
Система дала сбой - вся лимонка перетекла в соду.
Скажите, пожалуйста, в чем может быть причина?
С уважением,
Poplav0k
Скажите, пожалуйста, в чем может быть причина?
С уважением,
Poplav0k
-
AndreBens
- Профессионал
- Архангельск
- 2426 / 2217 раз
-
14
Poplav0k, это нормально для этой модели. Они сложно настраиваются. Нужно всю конструкцию проверить на утечки. В ведро с водой не влезет. Толстые шланги. Не на виду шланг от кислоты в соду -он не должен быть толстый. Даже капельницу приходится дросселировать -уменьшать диаметр на определенных участках. Травить может все. В том числе манометр. Не стоит давать больше 1 пузыря в секунду-эти модели не любят больших расходов и саморазгоняются. У вас будет много вопросов и мало результата. Я думаю, вам стоит собрать самоделку на 0.5 литрах. По ней поймете особенности настройки подобных систем. По опыту общения в подобных разборках -только владелец может себе помочь. Лучше не терять времени и собрать свою. Советов дается много, а потом всплывает банальность типа негерметичной крышки. У меня на китайской была утечка -прокладка в крышке плоская съеживалась при закручивании. Потом их стали делать не плоскими а с круглым сечением. Была также утечка в самодельном счетчике пузырей. Все проверил, а его нет -он вдали от бутылок стоял. Клапан сброса может травить. Стоит закрутить его посильнее. По вашему манометру, давление даже не в зеленой зоне.
Ну если не желаете -то попытайтесь свою настроить. Предположу -негерметичность любого соединения и слишком большой отбор газа. Уж слишком бодро идут пузыри из распылителя. Манометр аккуратно мочить: как я помню, крышка его не герметичная-шкала бумажная.
Первые заправки стоило отработать в банке с водой. Так не потравите никого. А то 2-3 недельная доза газа улетит за сутки. Потравите живность. Пока ждали дропчекер, можно было испытать генератор.
Ну если не желаете -то попытайтесь свою настроить. Предположу -негерметичность любого соединения и слишком большой отбор газа. Уж слишком бодро идут пузыри из распылителя. Манометр аккуратно мочить: как я помню, крышка его не герметичная-шкала бумажная.
Первые заправки стоило отработать в банке с водой. Так не потравите никого. А то 2-3 недельная доза газа улетит за сутки. Потравите живность. Пока ждали дропчекер, можно было испытать генератор.
-
Poplav0k
- Участник
- Даугавпилс
- 31 / 15 раз
Добрый день, AndreBens!
Спасибо ответ и подробное описание основных моментов!
Ниже фотографии того, что не было видно на предыдущих фотографиях, но что так же было использовано в системе (счетчик пузырьков, обратный клапан, запорный клапан):
В ходе расследования было установлено, что запорный клапан пропускает CO2, причем достаточно сильно.
Впрочем, в этом нет ничего удивительного, ведь его регулятор представляет собой, по сути, обыкновенный пластиковый винт (газ легко и шумно уходил прочь по резьбе винта).
Кроме того, во время его полного перекрытия, вода из счетчика пузырьков моментально начинала идти в обратную сторону, то есть в сторону запорного клапана и начинала сочиться сквозь этот пластиковый винт.
Не помогла и установка обратного клапана между запорным клапаном и счетчиком пузырьков, так как вода из счетчика пузырьков так же начинала идти в обратную сторону и начинала сочиться на стыке шланга и обратного клапана.
Последней идеей было убрать упомянутые выше запорный клапан и обратный клапан и сделать так: «клапан тонкой регулировки (уже включен в китайскую систему D501» --> «зажим от капельницы» --> «счетчик пузырьков» --> и т. д. (т. е. так, как в указанной ранее схеме: обратный клапан --> диффузор).
Проверить эффективность этого решения не удалось, так как заряд системы был уже выработан и все остановилось.
Вполне возможно, что при запуске системы я вдавил много лимонки в соду (давил бутылку с лимонкой 3-4 раза) + неправильно отработал клапаном тонкой регулировки (открывал и закрывал) + травил запорный клапан и т. д.
Еще раз по поводу последовательности действий:
Шаг №1 – Наполнить бутылку А (лимонка - 600 г, вода – 600 мл), наполнить бутылку Б (сода – 200 г, вода – 200 мл), взболтать.
Шаг №2 – Подключить бутылки к системе (клапан тонкой регулировки закрыт. Вдавить немного лимонки в соду, переходя к следующему шагу больше лимонку в соду не вдавливать.
Шаг №3 – Отработать клапаном тонкой регулировки, т. е. запустить немного лимонки в соду и снова закрыть клапан тонкой регулировки, затем взболтать бутылку с содой. Давление растет, это нормально.
Шаг №4 – После начала реакции больше бутылки не взбалтывать. Оптимальным является давление 1 кг/см2. Подключить диффузор и настроить подачу газа с помощью клапана тонкой регулировки.
На данный момент система остановлена и разобрана, индикаторная жидкость в «дропчекере», по прежнему, синего цвета.
С уважением,
Poplav0k
Спасибо ответ и подробное описание основных моментов!
Ниже фотографии того, что не было видно на предыдущих фотографиях, но что так же было использовано в системе (счетчик пузырьков, обратный клапан, запорный клапан):
Впрочем, в этом нет ничего удивительного, ведь его регулятор представляет собой, по сути, обыкновенный пластиковый винт (газ легко и шумно уходил прочь по резьбе винта).
Кроме того, во время его полного перекрытия, вода из счетчика пузырьков моментально начинала идти в обратную сторону, то есть в сторону запорного клапана и начинала сочиться сквозь этот пластиковый винт.
Не помогла и установка обратного клапана между запорным клапаном и счетчиком пузырьков, так как вода из счетчика пузырьков так же начинала идти в обратную сторону и начинала сочиться на стыке шланга и обратного клапана.
Последней идеей было убрать упомянутые выше запорный клапан и обратный клапан и сделать так: «клапан тонкой регулировки (уже включен в китайскую систему D501» --> «зажим от капельницы» --> «счетчик пузырьков» --> и т. д. (т. е. так, как в указанной ранее схеме: обратный клапан --> диффузор).
Проверить эффективность этого решения не удалось, так как заряд системы был уже выработан и все остановилось.
Вполне возможно, что при запуске системы я вдавил много лимонки в соду (давил бутылку с лимонкой 3-4 раза) + неправильно отработал клапаном тонкой регулировки (открывал и закрывал) + травил запорный клапан и т. д.
Еще раз по поводу последовательности действий:
Шаг №1 – Наполнить бутылку А (лимонка - 600 г, вода – 600 мл), наполнить бутылку Б (сода – 200 г, вода – 200 мл), взболтать.
Шаг №2 – Подключить бутылки к системе (клапан тонкой регулировки закрыт. Вдавить немного лимонки в соду, переходя к следующему шагу больше лимонку в соду не вдавливать.
Шаг №3 – Отработать клапаном тонкой регулировки, т. е. запустить немного лимонки в соду и снова закрыть клапан тонкой регулировки, затем взболтать бутылку с содой. Давление растет, это нормально.
Шаг №4 – После начала реакции больше бутылки не взбалтывать. Оптимальным является давление 1 кг/см2. Подключить диффузор и настроить подачу газа с помощью клапана тонкой регулировки.
На данный момент система остановлена и разобрана, индикаторная жидкость в «дропчекере», по прежнему, синего цвета.
С уважением,
Poplav0k
