Схема подключения ламп

14 фев 2016, 23:03

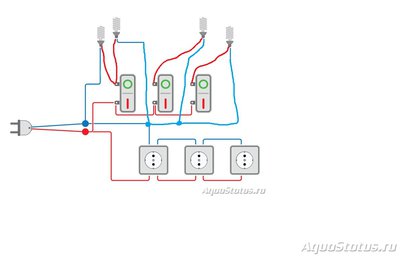

Помогите со схемой подключения. Правильно?

14 фев 2016, 23:08

Нет. Фазы (красные) через выключатели идут на лампы, а нули с ламп (синие) идут непосредственно на ноль сети. Розетки подключены правильно.

15 фев 2016, 10:23

как то так.

15 фев 2016, 10:36

Художники, блин :hi_hi_hi: Такое впечатление, что нет общепринятых обозначений :-)

15 фев 2016, 12:36

Ю.В. Художники, блин :hi_hi_hi: Такое впечатление, что нет общепринятых обозначений :-)

Нук блин на то мы и дилетанты в электричестве чтобы рисовать :co_ol:
А так спасибо за ответы

15 фев 2016, 19:34

Ю.В. Художники, блин Такое впечатление, что нет общепринятых обозначений

Зато всем понятно :-):
