Протечка внешнего фильтра JBL, течёт внешний фильтр JBL

17094

Протечка внешнего фильтра JBL, течёт внешний фильтр JBL, потёк внешний фильтр JBL. Устраняем проблему протечки внешних фильтров JBL.

Внимание!
НИКОГДА НЕ ПОЛЬЗУЙТЕСЬ КРАНАМИ У ВНЕШНИХ ФИЛЬТРОВ JBL ДЛЯ РЕГУЛИРОВКИ ПОТОКА

Уже обсуждали в одной из тем. Начало тут: Выбор внешнего фильтра для аквариума. Какой выбрать внешний фильтр?
Однако, статистика последней пары недель шокирует (
3!!! протечки фильтров (все на новых объектах, т.е. на объектах увиденных впервые).
Во всех 3-х случаях фильтры зажаты выходным краном OUT (т.е. именно так, как разрешает инструкция). Зажаты процентов на 30 - не больше.

Цитирую инструкцию:
Регулирование протока воды
По желанию количество протекающей воды может быть отрегулировано запорным
рычажком с обозначением OUT. Чем дальше поворачивается рычажок от маркировки
„OPEN“, тем меньше воды прокачивает фильтр. Запрещается регулирование противопо-
ложным рычажком!
Обратите внимание: не следует ограничивать мощность более чем на половину по
следующим причинам: шум при работе прибора может усилиться, срок службы ротора
может снизиться, а охлаждение, необходимое для работы головы насоса, не обеспечи-
вается надлежащим образом
Судя по инструкции течь не предполагается и в ситуациях более жестокого зажатия.
Во всех 3-х случаях фильтры почти новые (до 1-2 месяцев по отзывам владельцев).

В двух случаях протечка была замечена вовремя, ничего не пострадало, после открытия кранов фильтры работают без нареканий. При выключении от сети (это критический момент, когда давление на прокладку больше всего) - течи нет.
А вот в третьем случае - минус тумба и фильтр при отключении стал подтекать. Предложил клиенту обратиться к продавцу для решения вопроса. Но клиент денежный и ленивый, вместо этого выкинул тумбу и фильтр и теперь дружит только с внутренниками. А жаль, пока не начнутся возвраты по таким ситуациям - ни один зад не зашевелится.

Таким образом, мы имеем следующее несоответствие:
- Инструкция позволяет использовать кран для регулировки, что в ней сказано совершенно четко.
- При регулировке фильтры часто начинают подтекать через некоторое время.
- А представители дилера на форумах считают, что проблема вызвана действиями пользователя, что нефиг использовать кран для регулировки, надо покупать такой фильтр, чтоб его не регулировать.
- Ну а непосредственно производитель в русскоязычном сегменте отсутствует, т.е. обратиться к нему нельзя.


Если же вы прочли это уже после того, как ваш фильтр потек, то обязательно несите фильтр продавцу, чем больше будет возвратов по подобным ситуациям, тем лучше.

ЗЫ. Я ничего не имею против этих фильтров, наоборот, если знать про эту проблему - они пока по сути лучшие (если забыть о цене) из всего того, что есть на рынке, но косяк с кранами может сильно подмочить сложившуюся хорошую репутацию.


Протечка внешнего фильтра Tetra, течёт внешний фильтр Тетра
Выбор внешнего фильтра для аквариума. Какой выбрать внешний фильтр?
Течет внешний фильтр EHEIM professionel 2. Устранение протечки.
Из воздушной трубки фильтра течет вода
У фильтра Aquael вода течет через насадку для аэрации
Zverev
Аватара пользователя
Житель
Ленинград
1139 / 320 раз
15

Я вот тоже всегда удивлялся рекомендации регулировать поток выходным краном, мы при этом давление внутри увеличиваем, прокладку разжимаем . Я-то вообще не сторонник внешники регулировать, лучше уж течение распределять на выходе по нужде. Но даже регулировка входным краном более безобидна на мой взгляд, хотя в даном состоянии прокладка сжата разрежением и быстрее может потерять упругость, этот-же эффект наблюдаем во внешниках, когда старая прокладка еще не течет на влюченном фильтре, т.к. ее сдавливает разрежение, но уже течет при его отключении.
Roman
Аватара пользователя
Администратор
СПб / Энкарнасьон
18727 / 8158 раз
17

Не, Илья, ты не прав. Всё правильно. В стандартной конструкции надо зажимать только OUT. Разряжение намного опаснее избыточного давления (им, кстати, можно пренебречь - ниже описано, почему).
Когда мы зажимаем IN - что происходит? Ротор пытается нагнетать, но не может, возникает разряжение - а это зло. Когда же мы зажимаем OUT - растет давление, и до определенной степени это совершенно безопасно, т.к. ротор создает очень слабое давление.

Отправлено спустя 58 секунд:
Меня убивает другое, почему официальная позиция дилера находится в противоречии с инструкцией?
Александр Загурский
Аватара пользователя
Свой на форуме
Москва
336 / 75 раз

Roman При выключении от сети (это критический момент, когда давление на прокладку больше всего) - течи нет.
Вот этот момент не понял, что фильтр нельзя отключать вообще?
Roman
Аватара пользователя
Администратор
СПб / Энкарнасьон
18727 / 8158 раз
17

Почему? Просто в этот момент чаще всего видно, если прокладка "ужалась" и требует замены.
Наталья
Аватара пользователя
Старейшина
Санкт-Петербург, Колпино
3969 / 2541 раз

На днях ко мне обратился один знакомый аквариумист с просьбой помочь с фильтром. У него потек внешний фильтр JBL е700, которому нет еще и трех лет. Просьба меня удивила, т.к. мне еще не попадались на пути текущие фильтры этой фирмы) И конечно я решила разобраться и запротоколировать процесс для потомков)))
Диагностика:
Внешне выглядело так, будто текла канистра, т.к. вода сочилась из под ножки фильтра внизу. Сверху все было сухо. Но разобрав фильтр стало понятно, что канистра целая.
Далее я конечно подумала на прокладку головы... Попыталась найти новую в продаже, но увы, сейчас в наличии в питере их ни где нет. Пристальнее посмотрев на имеющуюся я решила, что не все так плохо и должно работать))) Хотя конечно следы совсем не нежной эксплуатации на ней видны невооруженным взглядом.
В общем думала пойти по общей схеме, т.е. снять декоративный кожух и включив фильтр посмотреть где именно течет. Но в данном случае это оказалось не так просто))) Далее подробности в картинках)
Итак разбираем фильтр:

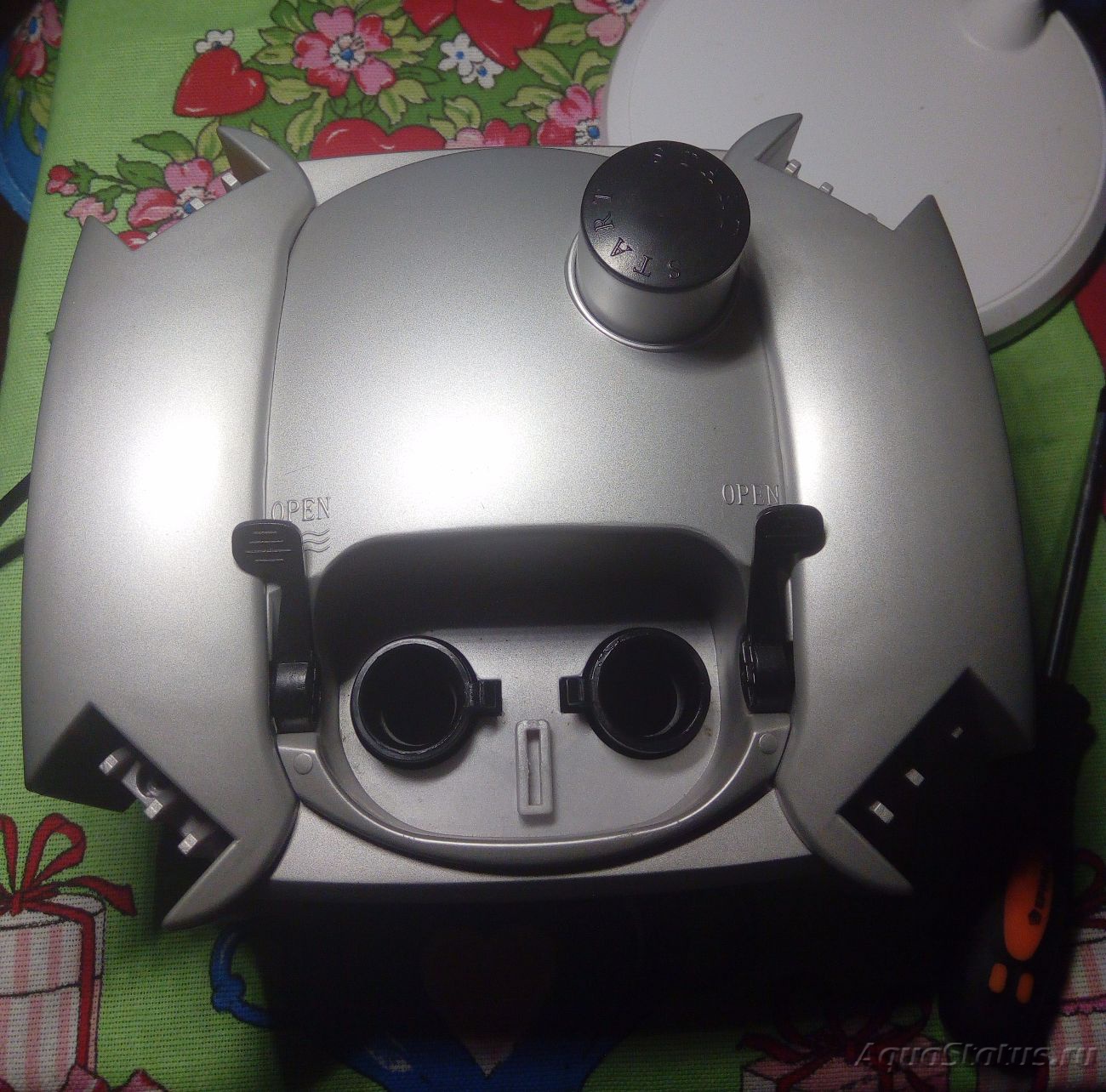

На голове видим 4 шурупа, откручиваем
Фото Протечка внешнего фильтра JBL, течёт внешний фильтр JBL (photo#85153)

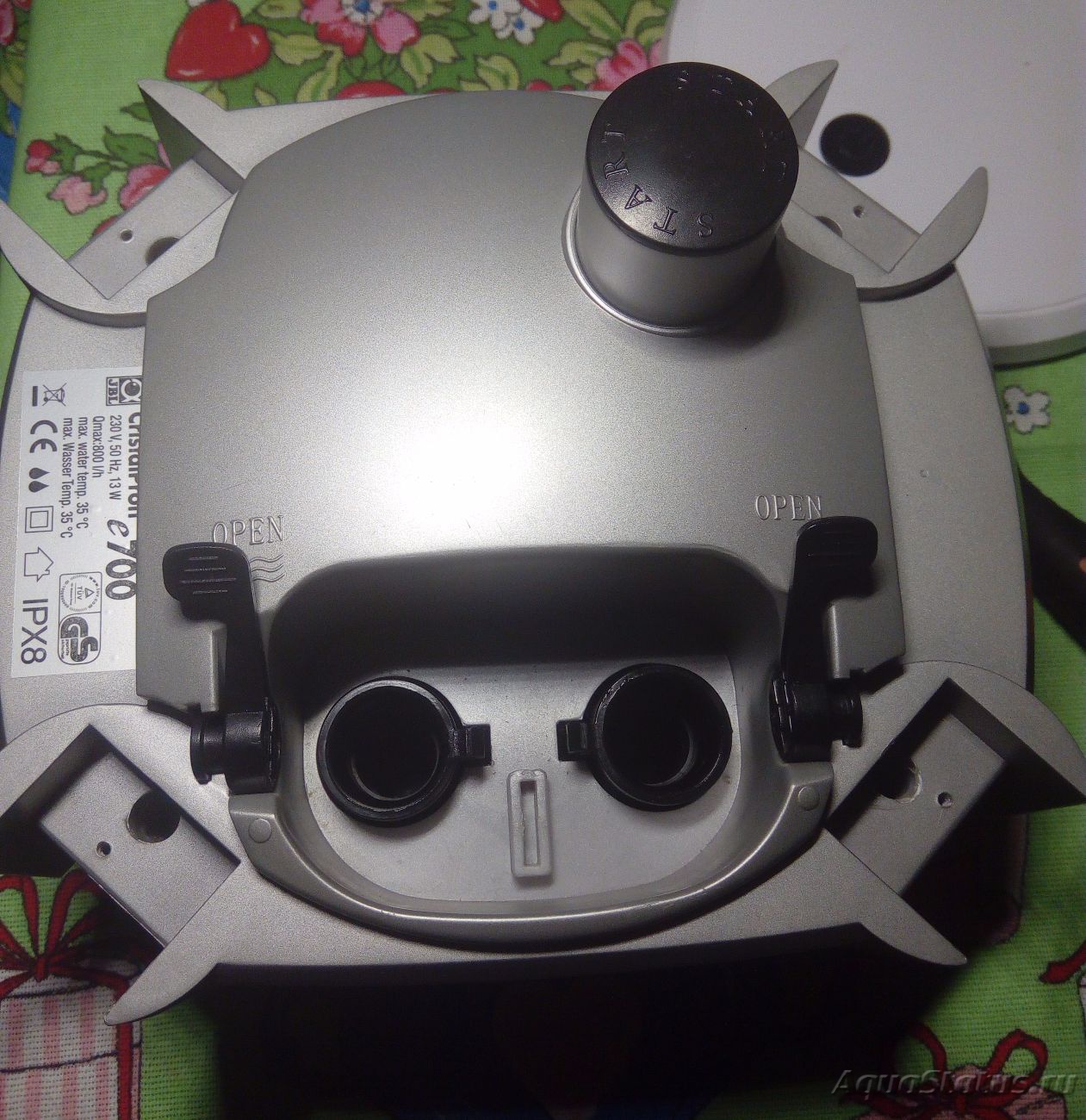

После чего снимаем декоративные накладки
Фото Протечка внешнего фильтра JBL, течёт внешний фильтр JBL (photo#85154)

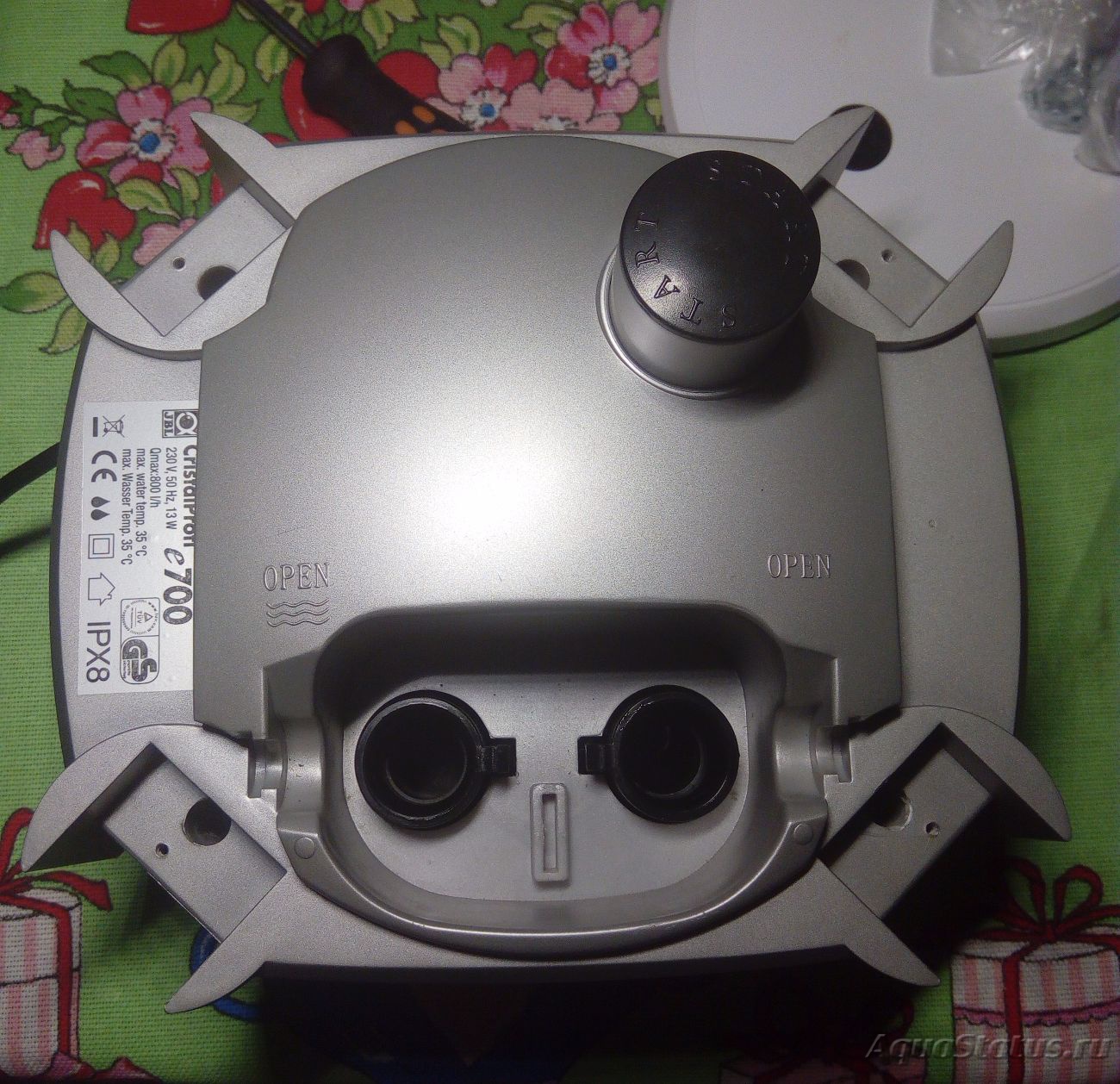

Теперь можно убрать и рычаги, которые открывают воду в адаптере
Фото Протечка внешнего фильтра JBL, течёт внешний фильтр JBL (photo#85155)
Здесь снова видим 4 шурупа, откручиваем...
И тут я столкнулась с глобальной проблемой. Штатные шурупы настолько низкого качества, что любое усилие сразу слизывало шлицы на шляпке (если что отвертка у меня хорошая). В общем два выкрутились после ВДшки, один выкрутился наполовину, встал враскоряку и пришлось его пилить, ну а четвертый вообще пришлось высверливать(((
Я конечно допускаю мысль, что мне не повезло просто. Но желание производителя съэкономить на мелочах выглядит более правдоподобным. Тем более, что редко кто из пользователей занимается таким ремонтом.
Но я отвлеклась, продолжаем.

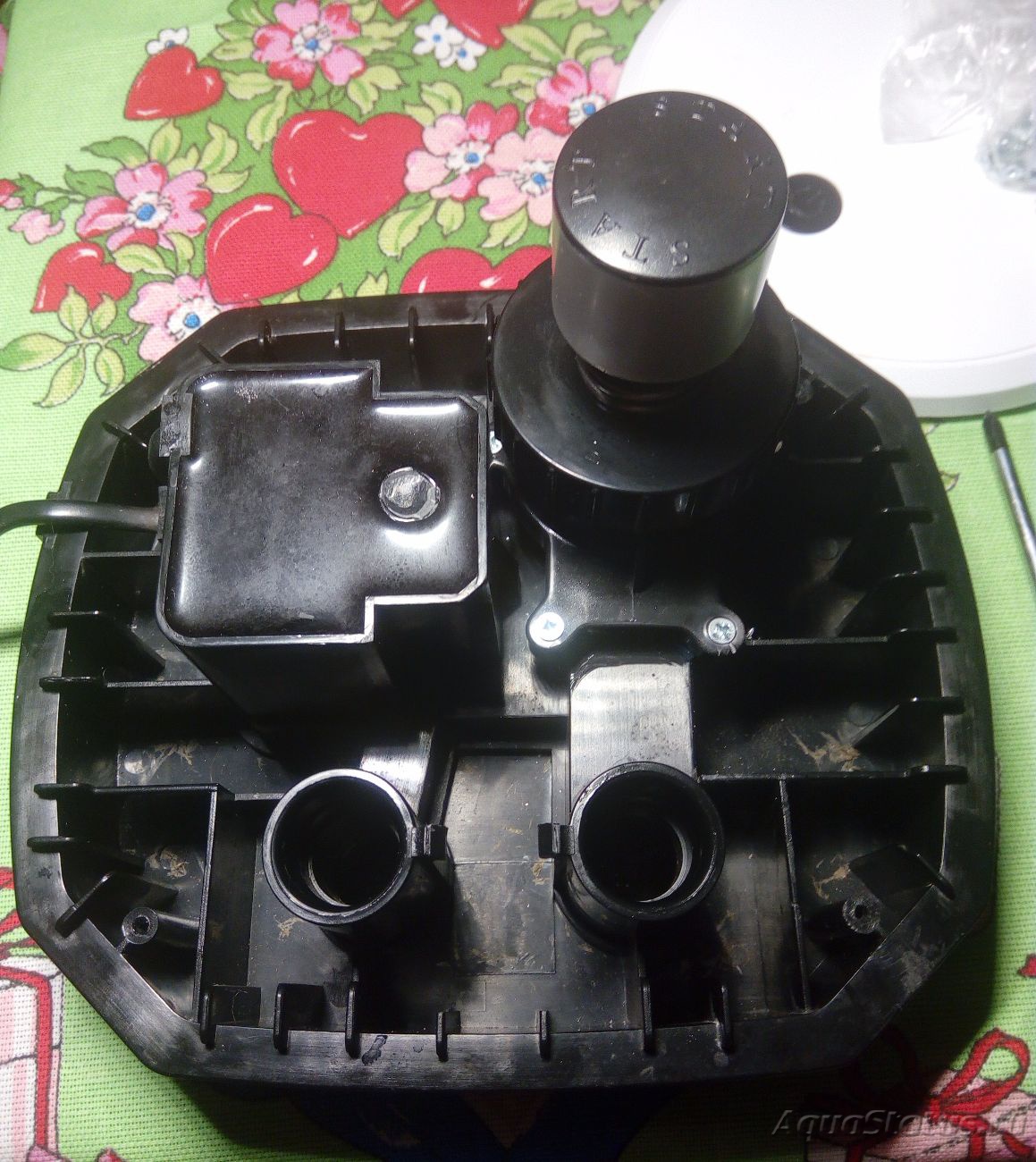

После всех мытарств мы все таки попадаем во внутрь. И радостно выясняем причину течи? Нет((( Мы выясняем, что подключить голову не так то просто, потому что клипсы крепились к кожуху, как собственно и с подключением шлангов при снятом кожухе возникают траблы(
Фото Протечка внешнего фильтра JBL, течёт внешний фильтр JBL (photo#85156)
Но проявив смекалку, ловкость рук и членов семьи мы все таки смогли включить фильтр без кожуха. Выяснилось, что течет из под кнопки запуска.
Снова ищем комплектующие. Оказывается кнопку запуска можно купить отдельно, но почему то без прокладки в комплекте :sh_ok: Сначала возник вопрос - а зачем, но оказалось что течь бывает даже по резьбе.
В общем конкретно этому фильтру терять было особо уже нечего, а комплектующие искать долго и покупать дорого, поэтому в ход пошел старый добрый силикон)

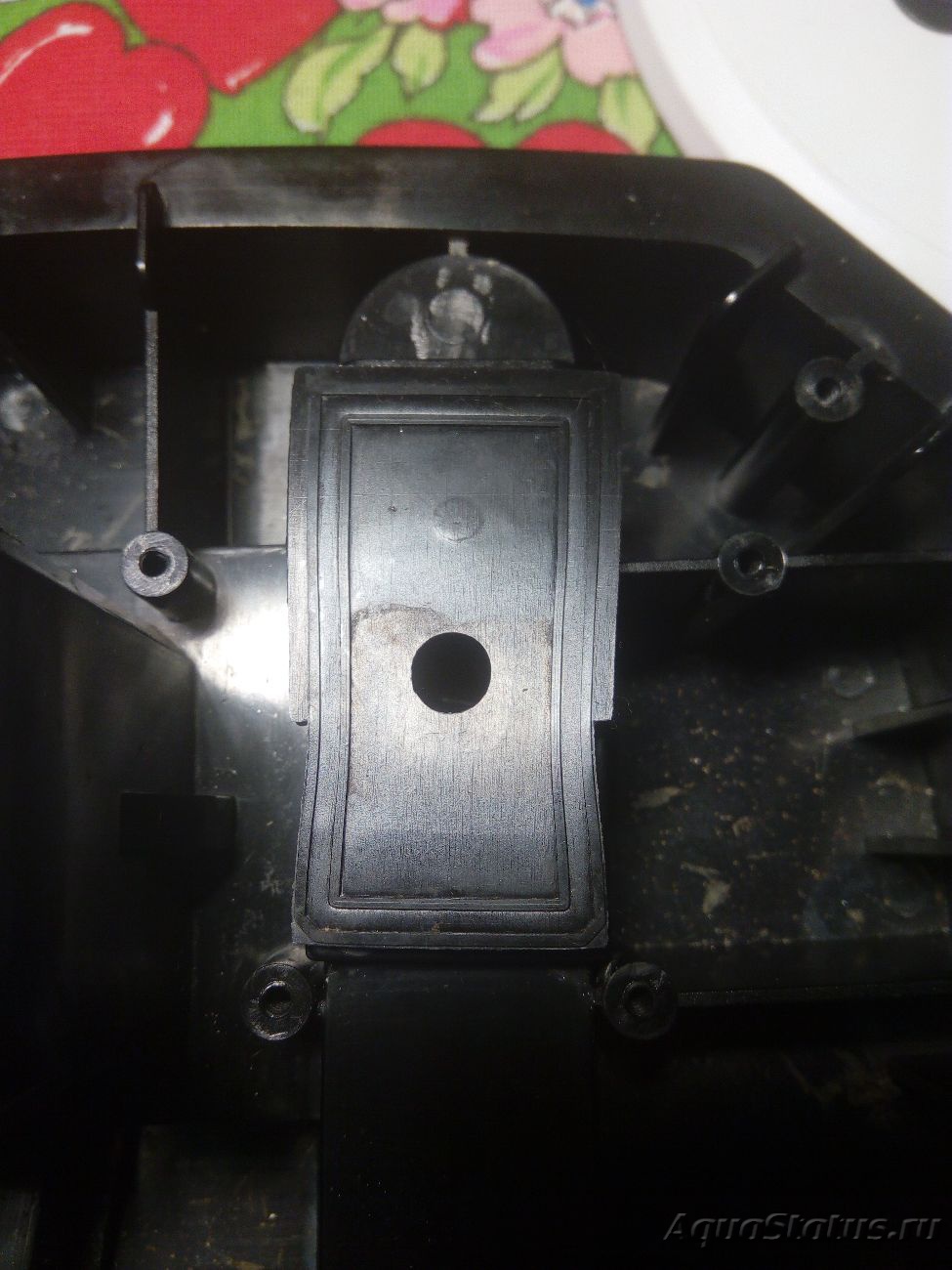

Итак откручиваем кнопку запуска и видим ту самую прокладку, виновницу течи по всей видимости.
Фото Протечка внешнего фильтра JBL, течёт внешний фильтр JBL (photo#85157)

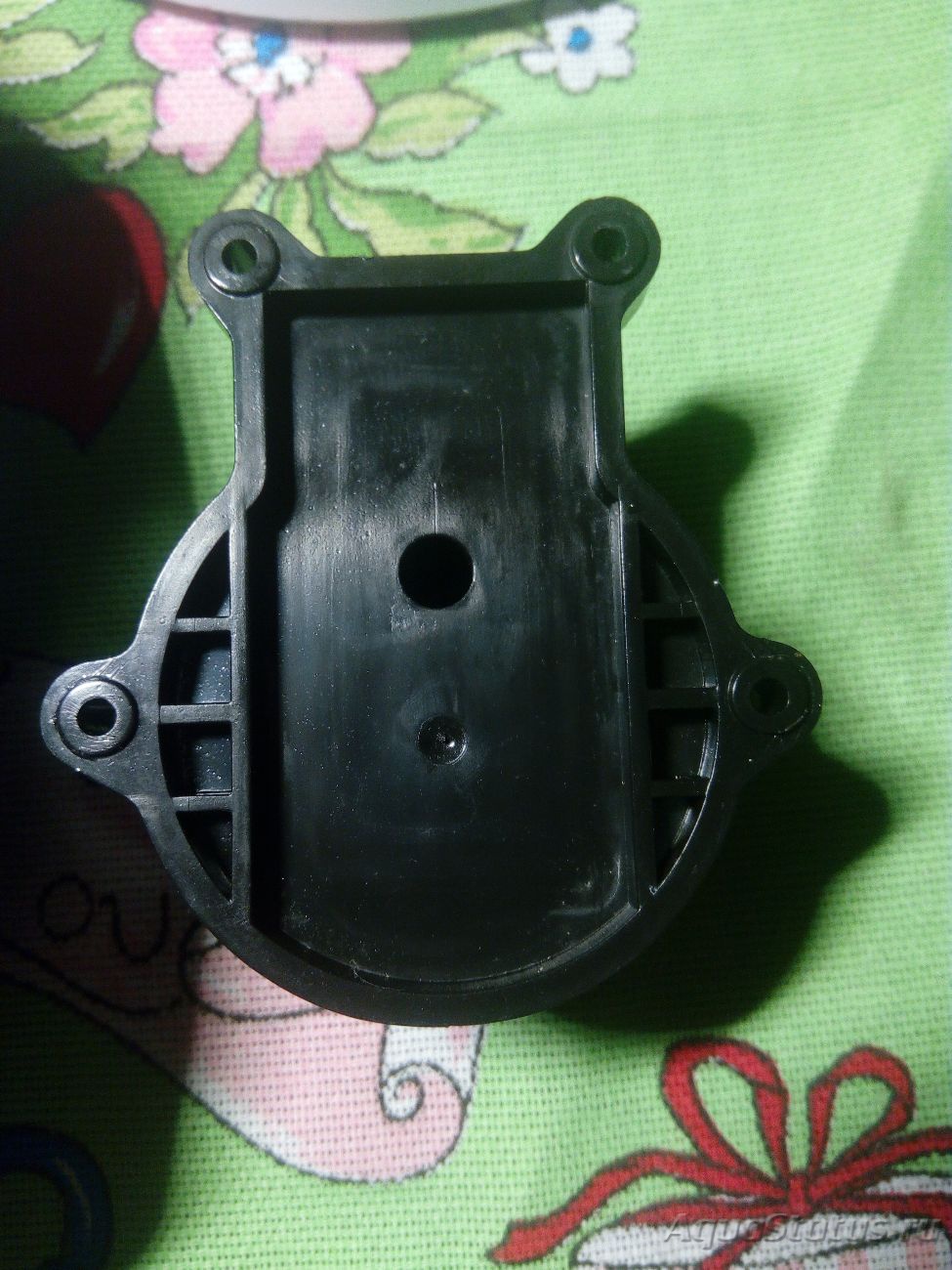

А это сама кнопка, стык между ними и есть слабое место.
Фото Протечка внешнего фильтра JBL, течёт внешний фильтр JBL (photo#85158)

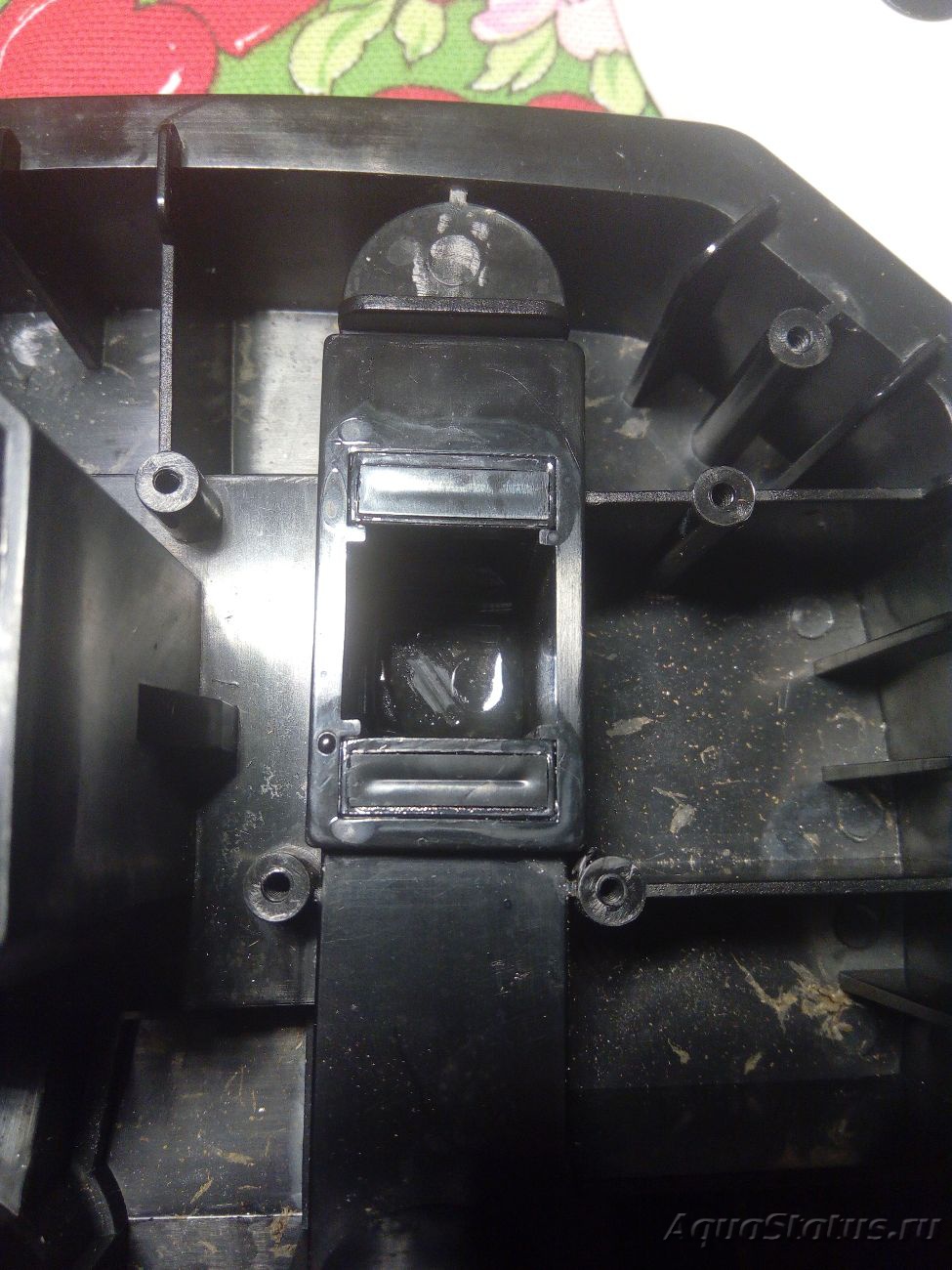

Так выглядит под прокладкой
Фото Протечка внешнего фильтра JBL, течёт внешний фильтр JBL (photo#85159)

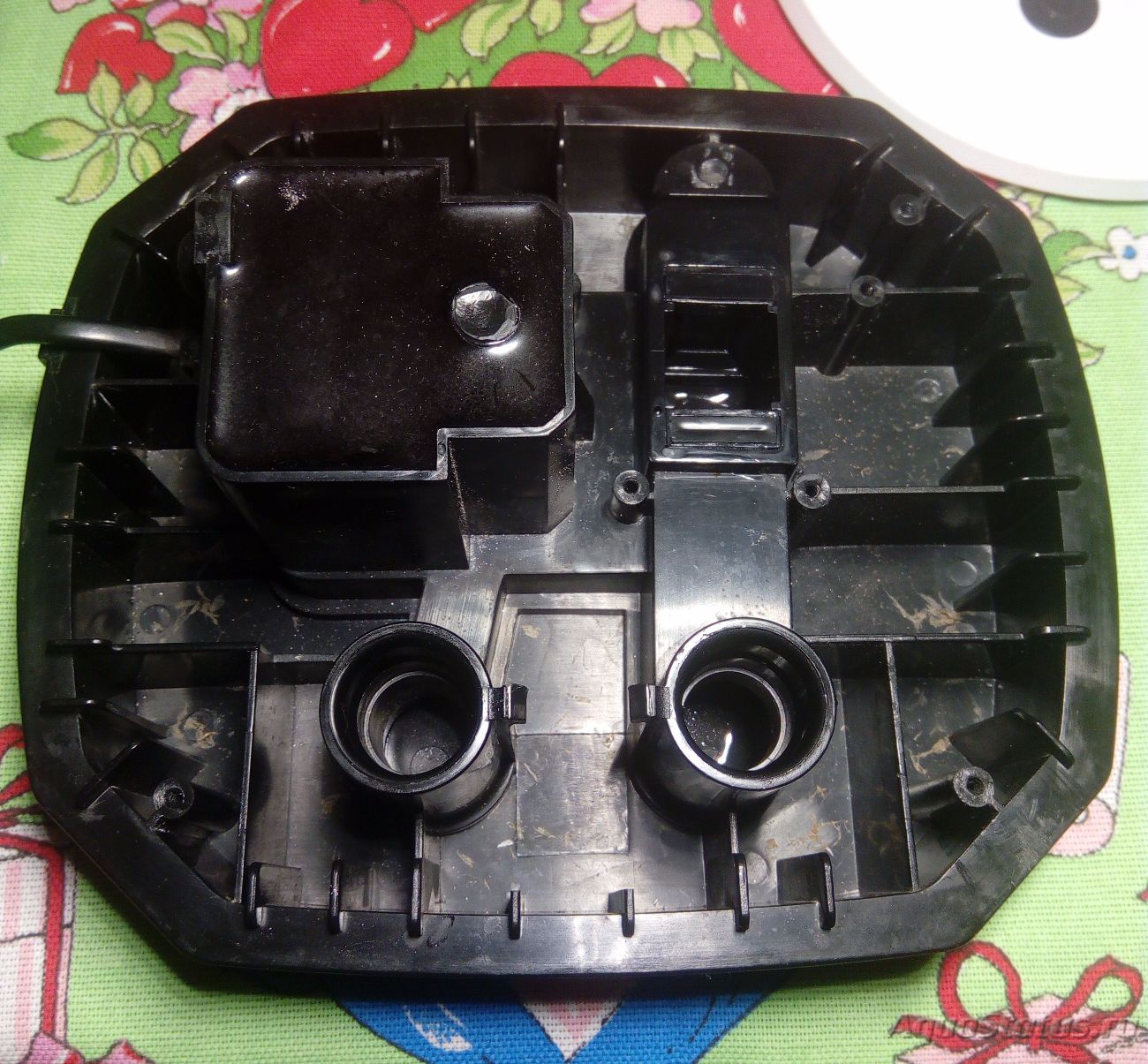

Фото Протечка внешнего фильтра JBL, течёт внешний фильтр JBL (photo#85160)

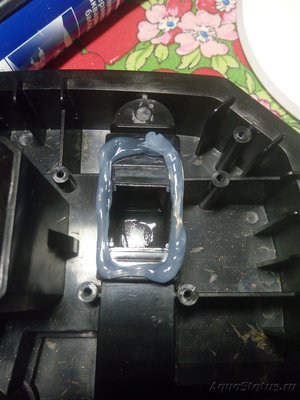

Ну в общем берем силикон и силиконим все подряд, надеясь, что хуже не будет)))
Фото Протечка внешнего фильтра JBL, течёт внешний фильтр JBL (photo#85161)

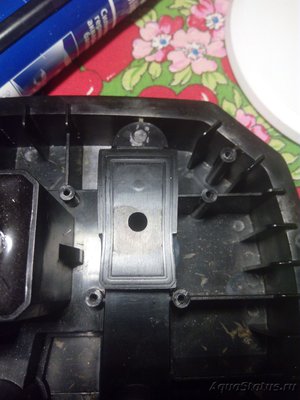

Прокладку я решила тоже оставить, т.к. зазор слишком большой.
Фото Протечка внешнего фильтра JBL, течёт внешний фильтр JBL (photo#85162)

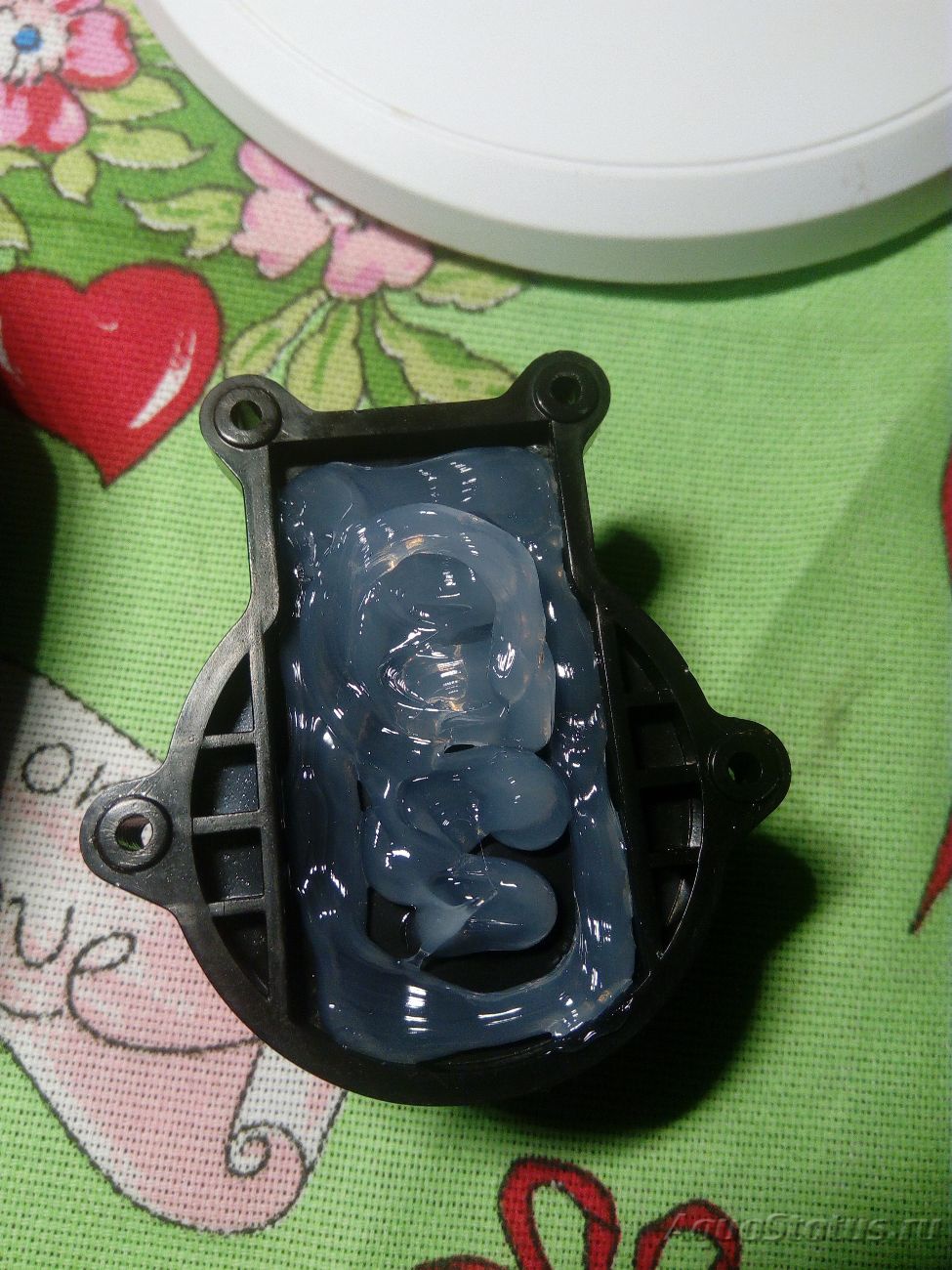

Низ кнопы тоже намажем, чтобы запечатать отверстие)))
Фото Протечка внешнего фильтра JBL, течёт внешний фильтр JBL (photo#85163)
Прикручиваем низ кнопы на место сразу, чтобы силикон не успел высохнуть и попал в любые доступные ему места)

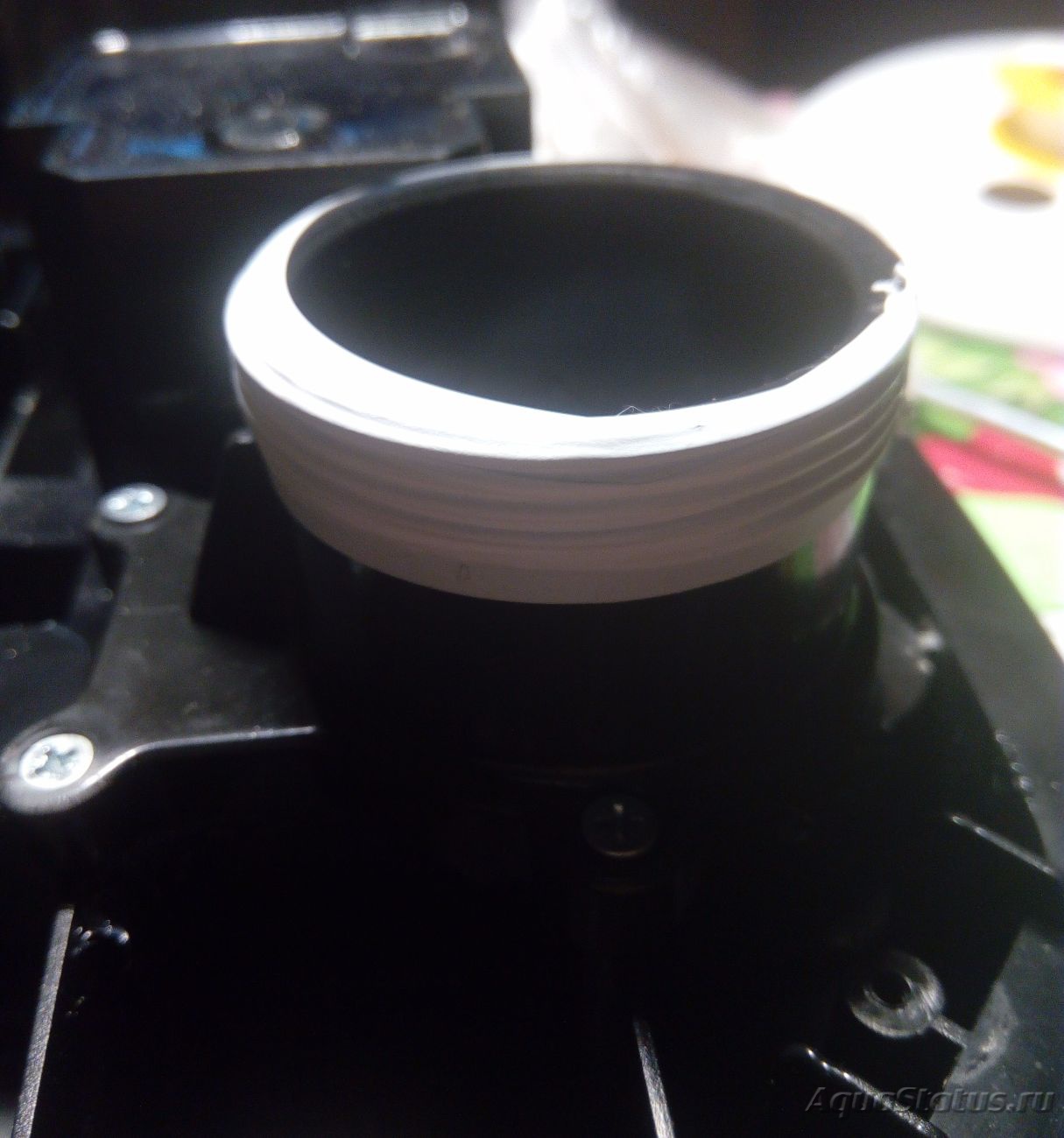

На резьбу пару-тройку мотков фумки. На всякий случай, ибо разбирать этот фильтр еще раз у меня точно желания не возникало)))
Фото Протечка внешнего фильтра JBL, течёт внешний фильтр JBL (photo#85164)
Прикручиваем кнопу на место и собираем все в обратном порядке. Попутно заменив все штатные шурупы, на старые добрые саморезы)))
Собираем фильтр, включаем... Ура, течь устранена!!!
Надеюсь теперь он поработает еще несколько лет)
Roman
Аватара пользователя
Администратор
СПб / Энкарнасьон
18727 / 8158 раз
17

Первая ласточка )
С шурупами интересная тема. Какой возраст фильтра?
Наталья
Аватара пользователя
Старейшина
Санкт-Петербург, Колпино
3969 / 2541 раз

Roman Первая ласточка )
Ну его просто юзали жестко. Часто вскрывали, да и собирали видимо не всегда аккуратно. Поэтому хоть он и не сильно древний, но запускали каждый раз с кнопки, вот она и не выдержали видимо.
Roman Какой возраст фильтра?
Наталья которому нет еще и трех лет.
Roman С шурупами интересная тема.
Ага, а главное неожиданная. Я много разных фильтров разбирала, ни где с такой фигней не сталкивалась.
При чем они не закисши, но страшно тяжело крутились. Будто не по резьбе вкручены. А усилие не применить, ибо сразу сворачивается(((
Плюс не каждым инструментом влезешь, т.к. все головки в углублениях((( Только обычная отвертка и влезает, битой никак, а там по сути не обычный крестик(((
Metal
Аватара пользователя
Старейшина
Мордовия, Рузаевка
13543 / 5579 раз

Попадалась информация, что жбл 1501 текут. Что именно течет, так и не понял, сервис умалчивает))
aspidon
Аватара пользователя
Новичок
Вуктыл
2

Е700 потек неделю назад, тоже из под ножки как будто.
Почистил его, снова включил, неделю не текло, а сейчас опять потек... Попробую так же сделать наверное.
У Вас этот фильтр больше не течет?

Отправлено спустя 8 минут 22 секунды:
Фото Протечка внешнего фильтра JBL, течёт внешний фильтр JBL (photo#85212)

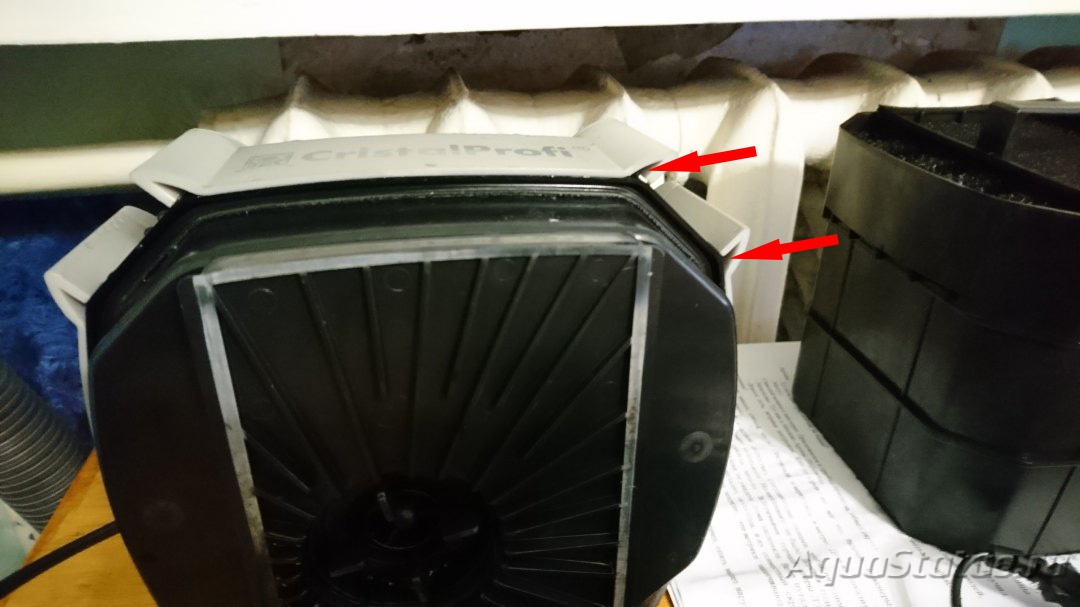

при снятии головы, вытекло куча воды из щелей что указаны стрелочками, так должно быть или это не нормально?
Metal
Аватара пользователя
Старейшина
Мордовия, Рузаевка
13543 / 5579 раз

aspidon так должно быть или это не нормально?
Если течет, то это нормальным быть не может!
aspidon
Аватара пользователя
Новичок
Вуктыл
2

Metal
Если течет, то это нормальным быть не может!
Просто пока он собран, непонятно откуда течет (как будто из под ножки), а когда выключил и голову фильтра снял, из мест отмеченных на фото, вытекло много воды, при этом не вся сразу, а при разных наклонах головы фильтра, как будто все внутри было заполнено водой.
Roman
Аватара пользователя
Администратор
СПб / Энкарнасьон
18727 / 8158 раз
17

aspidon как будто все внутри было заполнено водой.
Так почти у всех внешников. В голове - полости и при большинстве вариантов протечек они наполняются и уже после этого фильтр течет. Именно поэтому сложно понять зону протечки.
Roman
Аватара пользователя
Администратор
СПб / Энкарнасьон
18727 / 8158 раз
17

Начались протечки фильтров. Вполне активно уже текут. От Тетры отличаются только сроком выживания. И ес-но не текут в гарантийный период. Добавлю немного инфы к тому, что написала Наталья.

Практически при любом варианте протечки - течь будет из под головы. Таково её устройство. Внешне нельзя понять, в чем причина протечки. А причины (кроме трещин и т.п. странных вариантов) - следующие:
1. Протечка прокладки головы
2. Протечка кнопки/прокладки кнопки
3. Протечка уплотнителей адаптера (кольцевые прокладки на адаптере).

Прежде чем рассказать о каждом варианте надо заметить следующий неприятный нюанс, который уже затронула Наталья. Голова у JBl-ей устроена так, что после её разбора без диких шаманств невозможно подключить фильтр и посмотреть, какое именно место ведет к протечке (у Тетры в этом плане реализация более приятная). Поэтому предлагаю такой алгоритм решения.

1. Протечка прокладки головы у старых фильтров самая распространенная ситуация. Меняется прокладка за 3 минуты, стоит разумно. Поэтому действовать надо как с автомобилями ваз, методом исключения. Покупаем и меняем прокладку головы, заодно покупаем смазку и хорошо смазываем кольцевые прокладки адаптера (на всякий случай). После этого тестируем фильтр.
Если не повезло и течь продолжается, то дело в кнопке. С кнопкой всё крайне плохо. Она идет в сборе, стоит дорого, её не всегда реально найти в продаже. Один из путей решения - силикон, как описано тут: Течет внешний фильтр JBL. Устранение протечки внешнего фильтра JBL (пост #487940)

А теперь небольшое ноу-хау, которым я пользуюсь последнее время и пока без негатива. Удача проявляет себя в 90% случаев. Тут видно прокладку кнопки: download/file.php?id=85162&mode=view К ней крепится пластиковая база кнопки обычными саморезами. Снимаем прокладку, тщательно её промываем и очищаем пространство вокруг, ставим на место и сильно затягиваем саморезы (но не сломайте там ничего - это пластик) :-) Дело в том, что штатно эти саморезы прикручены достаточно нежно. И усиления при прикручивании в большинстве случаев достаточно, чтобы уплотнить текущий участок. После этого пользоваться кнопкой можно, но не нужно.

Ну и вообще исходя из своего опыта могу сказать очень важную вещь. Если вы умеете запускать фильтр без кнопки, то стоит забыть про её существование. В этом случае за 3-5 лет она закиснет и уже никогда не протечет! :mi_ga_et:
Dimarik_ru
Аватара пользователя
Новичок
Мск
2

Аналогичная проблема на JBL CristalProfi GreenLine e701.Течет именно из под головы, уплотнительная резинка между головой и корпусом явно не причем.Разобрали голову,накрутили фум-ленту на пластиковое резьбовое соединение,так же почистили резинку между головой и корпусом.Но течь не пропадает.Остается только адаптер,поскольку если начинаешь пользоваться регулировкой исходящего потока,то видно как сочиться из адаптера.Есть ли смысл сначала попробовать заменить резинки на нем(дома есть новый комплект для eheim 2226,думаю должны подойти) или стоит менять адаптер полностью(есть ли в нем уплотнительные резинки или их надо брать отдельно)? Спрашиваю поскольку есть тема на одном из форумах,где человек менял кольцевые прокладки на адаптере ,но результата это не дало,при этом внешних повреждений никаких не было.Помогло лишь замена адаптера.
Dimarik_ru
Аватара пользователя
Новичок
Мск
2

Вчера накрутили дополнительно фум-ленту на адаптер,все равно за ночь в голове накопилась вода,с порследующей течью.
Верно ли я понимаю,что тут явно дело не уплотнительной резинке между головой и корпусом,ведь если бы протекала она,вода сочилась бы порпосу,а не наполняла саму голову.
Уже сомневаюсь,что поможет прохождение герметиком уплотильной резинке в кнопке подкачки.
Какие могут буть еще советы?
Буду признателен за помощь.
Roman
Аватара пользователя
Администратор
СПб / Энкарнасьон
18727 / 8158 раз
17

Совет только один - следовать этому сообщению: Протечка внешнего фильтра JBL, течёт внешний фильтр JBL (пост #519482). У ЖБЛей очень неудобная диагностика. Можно тыркаться в раскорячку вдвоем и прижимать голову, чтобы увидеть где течет, но если течь проявляется не сразу или она очень мелкая, то это может быть проблемой.
Скорее всего проблема с кнопкой.

Сколько лет фильтру? Как часто вскрывается для промывки? Используется ли для запуска кнопка?
Ard
Аватара пользователя
Новичок
Сыктывкар
3

Наталья, огромное спасибо :mi_ga_et:
Потомки очень благодарны за столь подробную инструкцию :danser_dans:
lybertyman
Аватара пользователя
Новичок
Москва
1

Ard Наталья, огромное спасибо ...
Потомки очень благодарны за столь подробную инструкцию :danser_dans:
Да, присоединяюсь очень помогло :co_ol:
