Аквариум клиент изготовил самостоятельно, клапан отсечки (для унитаза) тоже выбрал самостоятельно. Положение отверстий было согласовано со мной, но, как иногда бывает, при монтаже оказалось, что сливное отверстие изготовители сделали примерно на 4 мм. меньше необходимого ) и не сделано второе отверстие (аварийного слива).
Схема протоки простейшая - без электроники. Ввод настроен на 5 литров в час +- , вода самотеком уходит в слив, контроль перелива осуществляется клапаном. Система нормально открытая, т.е. работает всё время, если её не отключить или если не создастся ситуация, когда клапан произведет отсечку (т.е. остановка слива).
Система не предназначена для мгновенного водообмена (например, если сразу надо залить/слить много воды), т.к. если открыть ввод на полную, то слив не будет справляться.
Причин несколько:
1. Зауженный диаметр отвода.
2. Только одно отверстие отвода.
3. Слишком высокое расположение отвода (конструктивно по другому было не сделать исходя из самого аквариума).
Но такой задачи и не стоит. И при необходимости она решается подключением выхлопа внешнего фильтра к отводному отверстию.
Реализация.

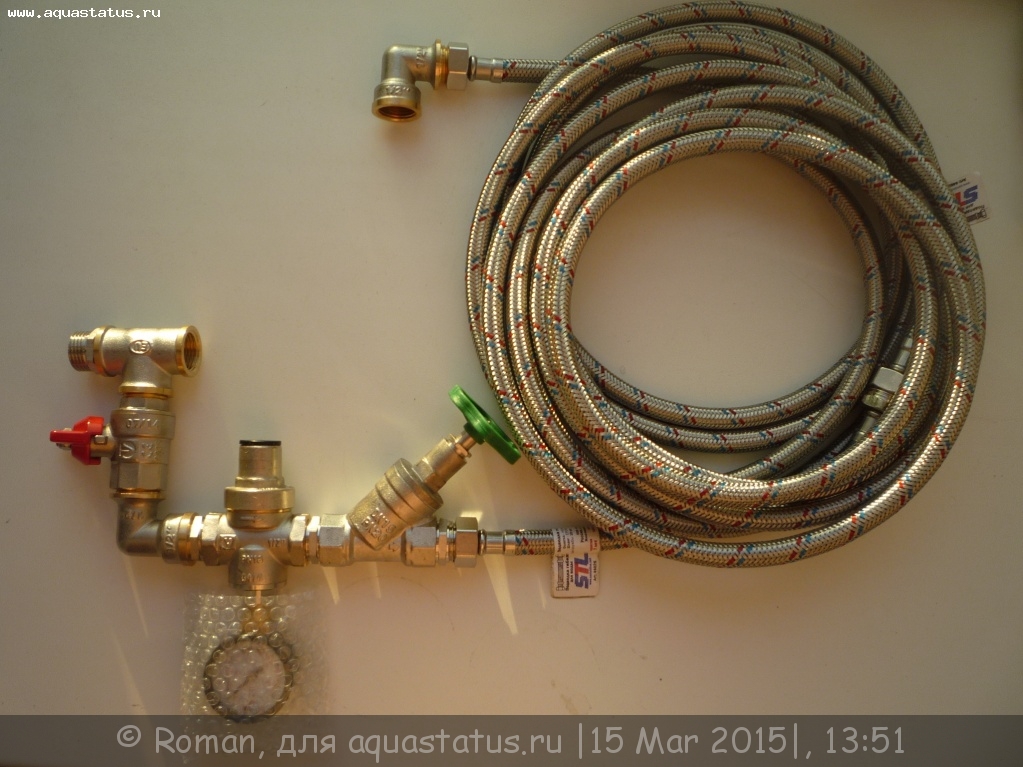

На фото основной "хардскейп" из фитингов )).
Организация подвода:
1. Кран - для отключения/включения протоки независимо от остальной сантехники.
Самый обычный шаровый кран.
2. Редуктор (регулирует давление от 0 до 6 атм) - служит для выравнивания выходного давления и облегчения возможности тонко отрегулировать ввод. Настроен на 1 атм. Рекомендую вот этот, он отличный и пока ни разу с ним не было неприятностей: http://valtec.ru/catalog/reguliruyuscha ... t088n.html
3. Запорно-регулировочный вентель - служит для первичной настройки потока. Запорник рекомендую этот: http://valtec.ru/catalog/truboprovodnay ... t052n.html
В Питере других нормальных запорников в принципе нет. Эти тоже не идеальные, т.к. все регулируют по разному. Собственно, именно поэтому обычно регулировать приходится при помощи связки редуктор - запорный вентель.
Конструкцию на фото гибкой подводкой подключаем к клапану, находящемуся в аквариуме.
Организация отвода:

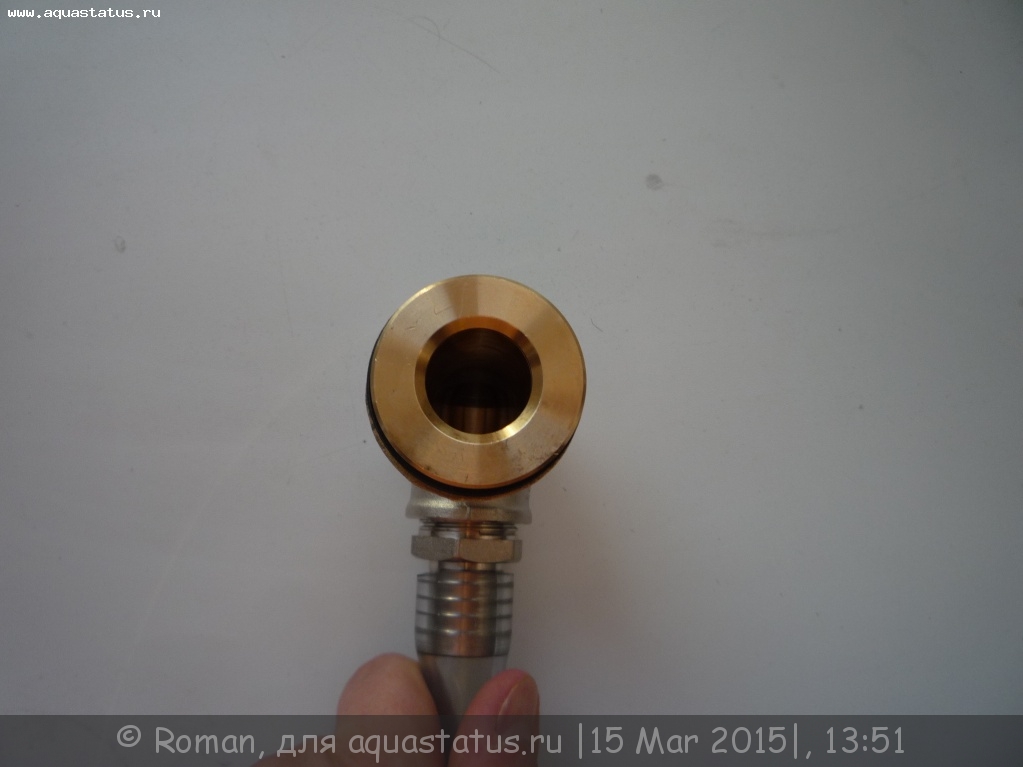

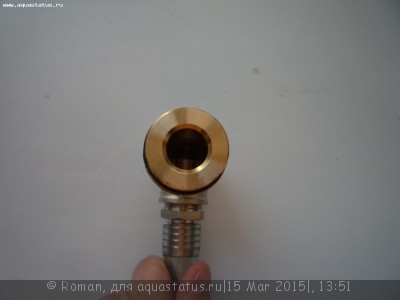

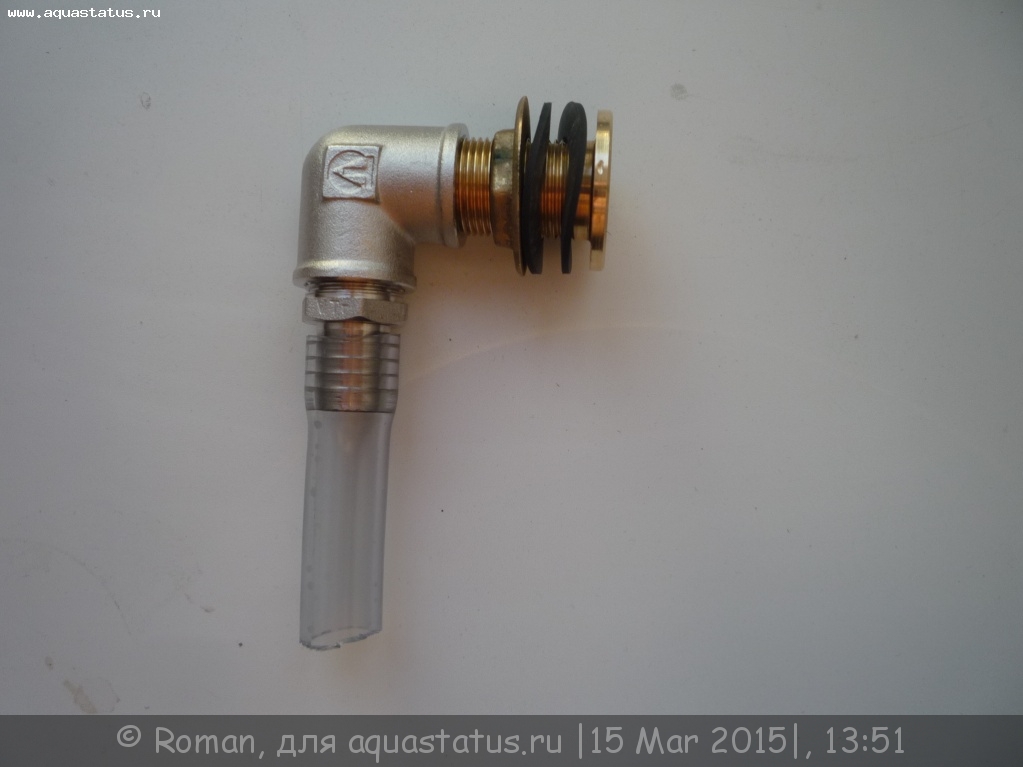

Сантехнический сгон на 3/4.
К сожалению, как я уже писал выше, из-за размеров отверстия правильный сгон использовать не удалось (а сгоны пвх, которые я ставил раньше, вообще исчезли из продажи на малые диаметры), поэтому пришлось монтировать на силикон обычный предварительно обточенный штуцер от стиральной машины, из-за этого достаточно сильно снизилась пропускная способность слива (
К сожалению, не удалось скрыть всю сантехническую часть чтобы было красиво (я про подводные краны и редуктор), но обычно это реально только при монтаже протоки одновременно с разводкой сантехники.

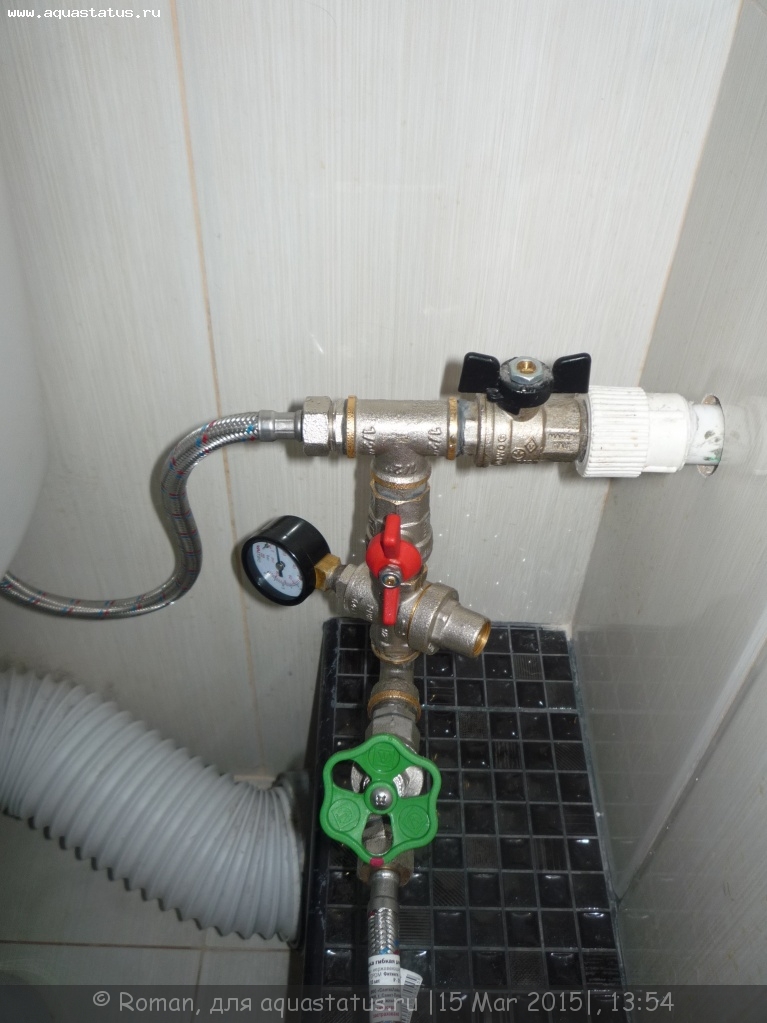

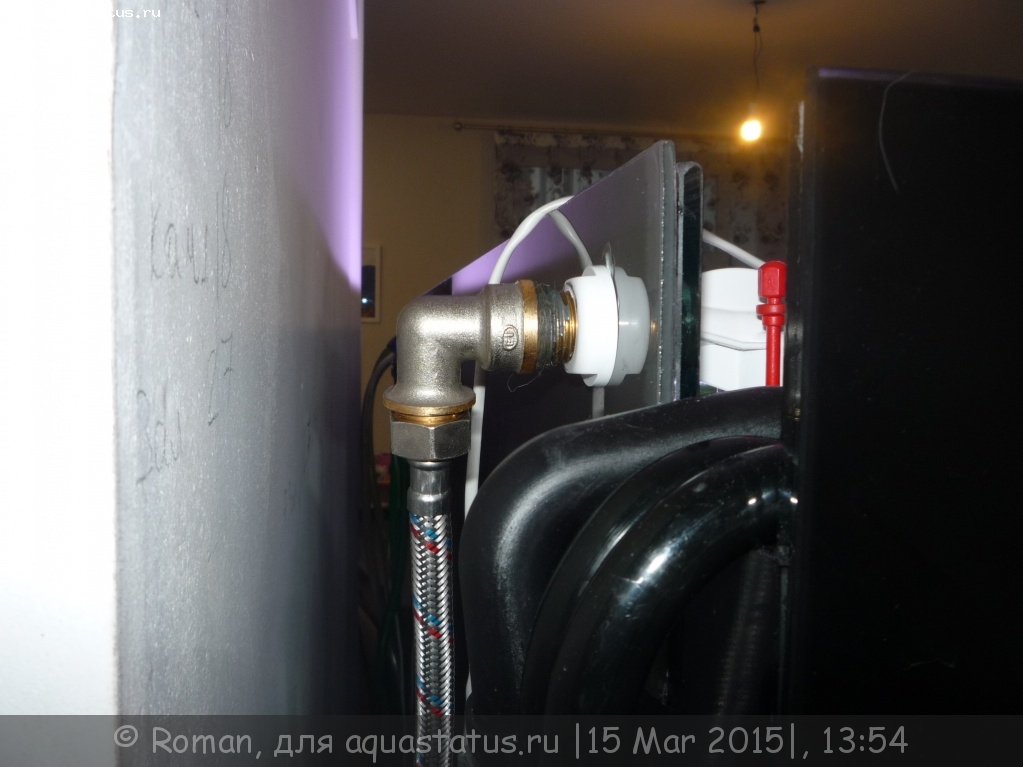

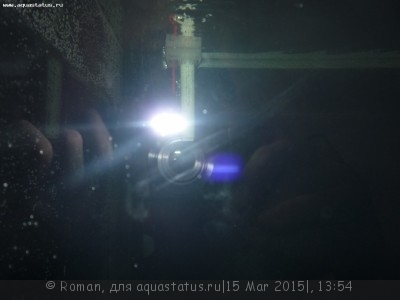

Несколько фото готовой сборки (в этот раз сделать не забыл и клиент был не против) )
