Термоконтроллер, термореле для аквариума

[Roman Roman Администратор]

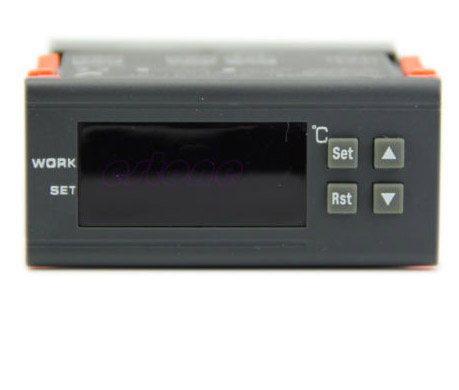

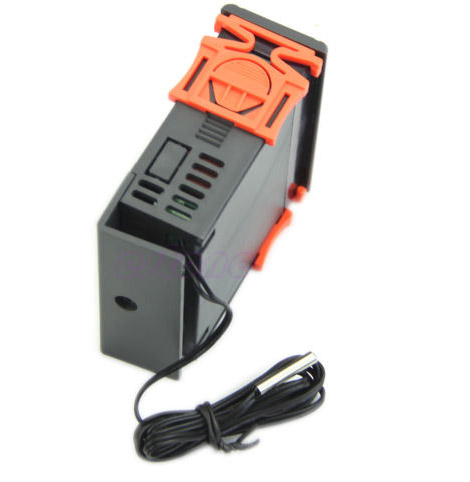

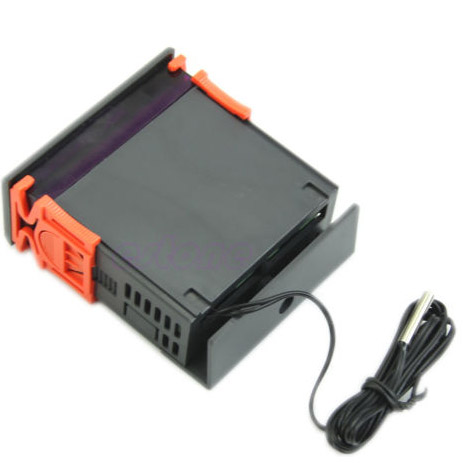

Приобрел замечательный термоконтроллер с ebay. В моем случае это модель WK7016C на 220V.
Они бывают на 110V и даже на 12 и 14 V DC/
...

Функционал также немного различается, те что подешевле могут работать либо для контроля нагревателя либо охладителя, модели подороже могут работать на 2 канала сразу.

В моем случае требовалось только охлаждение, т.к. терморегулятор прекрасно справляется сам по себе.

Самое сложное в этом термоконтроллере - найти для него корпус. Сам контроллер приехал почти месяц назад, но корпус я нашел и смонтировал его на постоянку только сегодня.

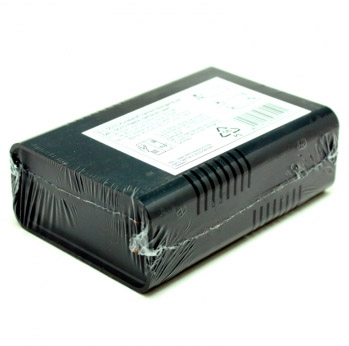

Корпус вот. Есть ощущение что он сделан именно под этот контроллер (контроллер встает как влитой), но об этом никому не говорят )))

...
В Питере можно купить тут: ...

Схема разводки есть на самом контроллере и в инструкции к нему, её не рисую, но если кому-то понадобится - напишите, сделаю.

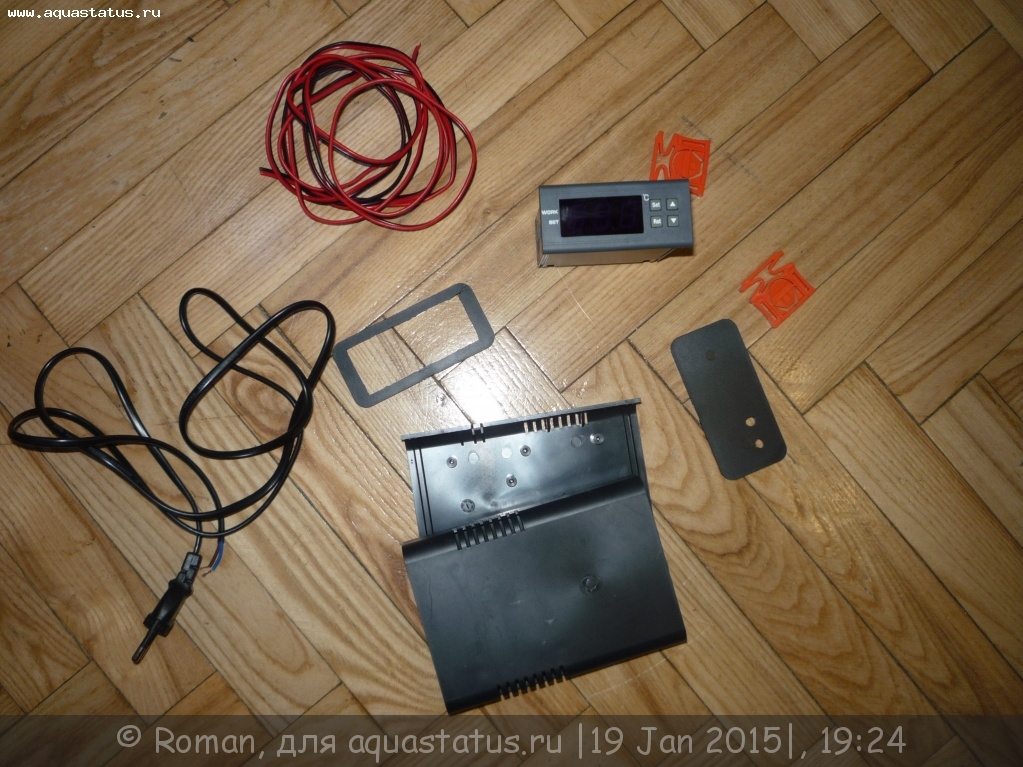

Вот компоненты сборки, сам датчик уже в аквариуме, здесь вместо него удлиняющий провод, розетка тоже уже смонтирована в тумбе, на фото её нет:

Кстати, замечу, наращивание провода датчика 1.5 метра - никак не повлияло на точность термоконтроллера.

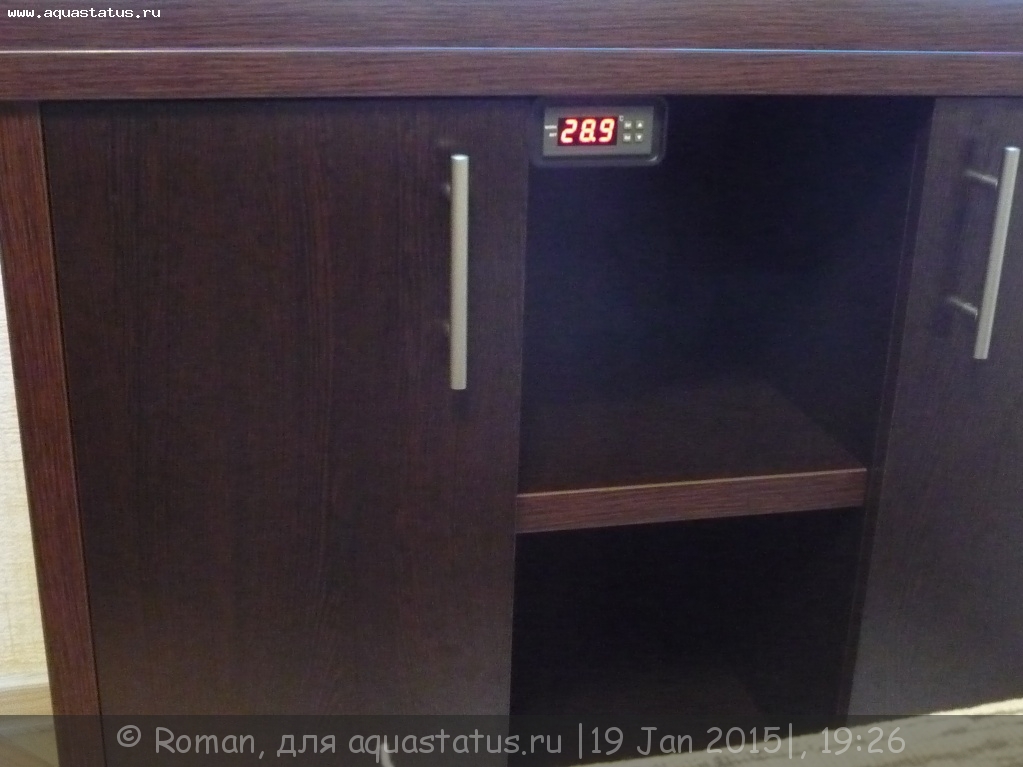

Вот так выглядит смонтированным:

Реле отличное, раннее я имел дело только с коммерческими изделиями, но это намного лучше и, что важно, дешевле.

[snakebig snakebig Старейшина]

модели подороже могут работать на 2 канала сразу

Брал бы на 2 канала, подключаешь грелку ко второму и забываешь что такое "залипнуть" я когда свой брал, повёлся на низкую цену и взял с одной группой. Хотя гистерезис есть и там и там.

[Roman Roman Администратор]

Я не боюсь залипания, у меня грелки заниженной мощности всегда, холодно не бывает, лампы греют ), и даже если залипнет - это перекроется охлаждением.
Да и когда брал я просто невнимательно на фото посмотрел, думал 2 канала - ну не брать же теперь другой.

[AndreBens AndreBens Профессионал]

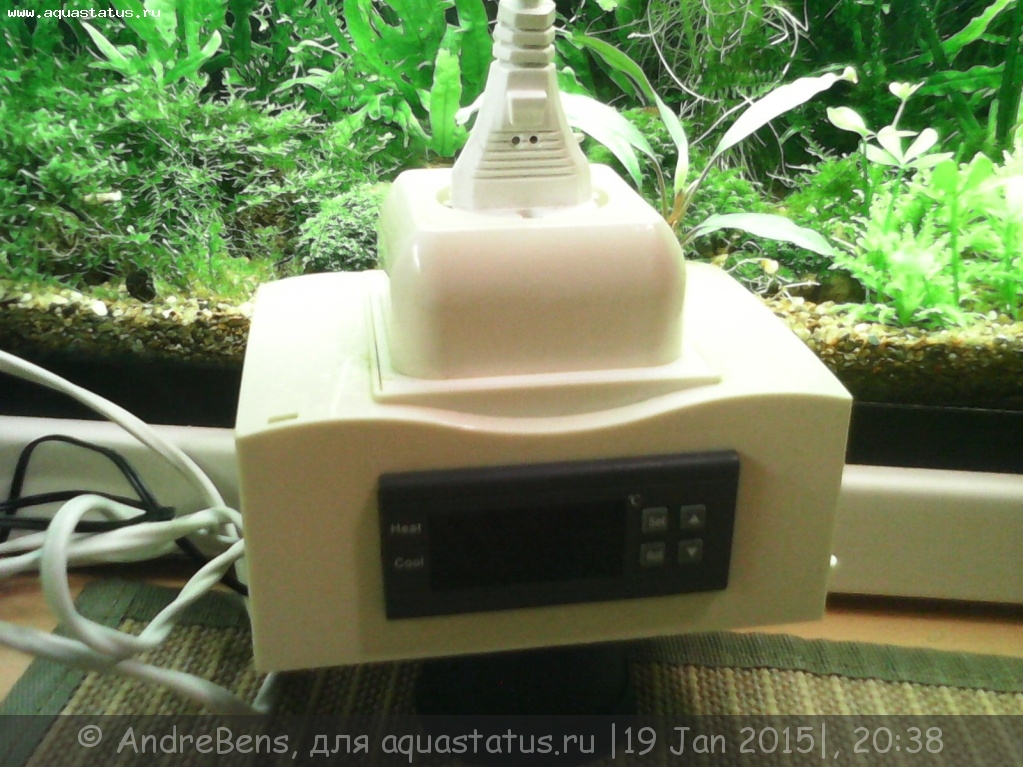

Я вот так сколхозил, хотел непременно с розеткой для вентилятора-нагревателя в одном корпусе. Из плюсов-снизу din прорези для рейки. Можно спрятать за аквариум, или снизу столешницы прикрепить. Вопрос как датчик в воде ведёт, не корродирует? Я побоялся в воду, укрепил на стекло снаружи с изолятором от внешнего воздействия. Дайте пожалуйста ссылку на двухканальный контроллер, если нашли где.

[snakebig snakebig Старейшина]

Вопрос как датчик в воде ведёт, не корродирует?

Не ржавеет, покрывается только бактериалкой, протер и как новый. В использовании с мая 2014 г. , все время в воде, при подменах не осушается.

[Roman Roman Администратор]

хотел непременно с розеткой для вентилятора-нагревателя в одном корпусе.

В тот корпус, ссылку на который я дал, легко врезается розетка при желании и получится очень даже симпотно. Просто в мои задачи это не входило, т.к. разводится всё по тумбе.

Вопрос как датчик в воде ведёт, не корродирует?

У меня всего месяц он в воде, морской, пока ничего, но я за него тоже боюсь.

Дайте пожалуйста ссылку на двухканальный контроллер, если нашли где.

Я если честно не искал, меня этот устраивает ). У вас вроде надписи "heat" и "cool", и клемник сзади должен позволять подкючить сразу 2 устроиства. Разве нет?

[snakebig snakebig Старейшина]

клемник сзади должен позволять подкючить сразу 2 устроиства. Разве нет

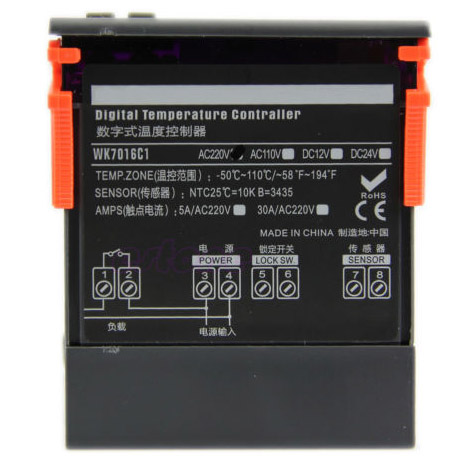

Да, сзади будет ещё одна группа контактов реле, не путать с lock sw это какая-то хрень толи для резета толи для настройки.

[dimetrius dimetrius Житель]

не путать с lock sw это какая-то хрень толи для резета толи для настройки

Эта "хрень" - замок, ставится перемычка или выключатель, блокирует изменение настроек, типа защиты от детей.

[snakebig snakebig Старейшина]

Эта "хрень" - замок, ставится перемычка или выключатель, блокирует изменение настроек, типа защиты от детей.

Спасибо за инфу, не знал.
Просто один товарищ пытался туда подключиться как к реле - спалил на фиг, а в резюме написал, что это неведомая х-ня, у меня она чисто иероглифами обозначена.

[dimetrius dimetrius Житель]

не знал.

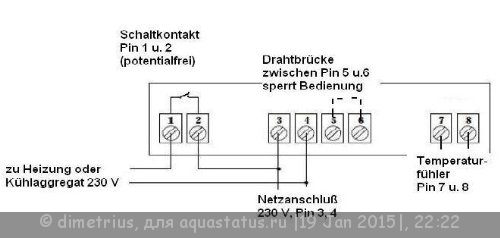

Я и сам не знал, только что у немцев схему подключения посмотрел. :-)

Добавлено спустя 3 минуты 36 секунд:

[AndreBens AndreBens Профессионал]

Я если честно не искал, меня этот устраивает ). У вас вроде надписи "heat" и "cool", и клемник сзади должен позволять подкючить сразу 2 устроиства. Разве нет?

Нет, там что-то одно. Около надписей светодиод загорается, показывает какой режим выбран, нагрев или охлаждение. В принципе двухлинейный не нужен, как-то спорно, если только что охладил и тут-же греть начинает. Даже если интервал температур выбрать. Вещь сезонная, несложно пару раз в год переключить на тепло или холод, как воздушный фильтр на старых жигулях. Вот только, думаю, вдруг на двухканальном контроллере еще какая-нибудь полезная функция будет, может и мне надо.

[Roman Roman Администратор]

При наличии термоконтроллера, который показывает десятые доли градуса стал жутко раздражать отдельностоящий терморегулятор, который работает с погрешностью в полградуса-градус минимум в обе стороны.

Поэтому желание тотальной идеальности одержало верх над жабой ;;-))) и был заказан двухканальный контроллер, вот он: ...

Вот про него видео из сети: ...

[turishev turishev Участник]

У меня такой же только питание 12 в -адаптер отдельно покупал Точность 1 градус -чем и хорош

[Roman Roman Администратор]

Тем, кто будет покупать, обращайте внимание на следующие моменты:

1. У некоторых моделей диоды индикации режимов расположены так, что их попросту не видно.
2. У некоторых моделей очень короткий провод к датчику.
3. У некоторых моделей датчик из нержавейки, который корродирует особенно в море.

Двухканальник, который я взял после одноканальника стоил в 2 раза больше, но был лишен перечисленных недостатков.

[Зерко Зерко Участник]

Двухканальник, который я взял после одноканальника стоил в 2 раза больше, но был лишен перечисленных недостатков.

Можно ссылку на магазин?

[Metal Metal Старейшина]

Зерко, ну так чуть выше ссылка, дублирую ...

[Зерко Зерко Участник]

Я как раз к этой модели склонялся, нашел ее на али ...

[alwspb alwspb Житель]

Тем, кто будет покупать, обращайте внимание на следующие моменты:

1. У некоторых моделей диоды индикации режимов расположены так, что их попросту не видно.
2. У некоторых моделей очень короткий провод к датчику.
3. У некоторых моделей датчик из нержавейки, который корродирует особенно в море.

Двухканальник, который я взял после одноканальника стоил в 2 раза больше, но был лишен перечисленных недостатков.

4. У некоторых моделей встроенная пищалка, которая противно пищит, если температура выходит за заданные пределы. Ее надо выпаивать.

[AndreBens AndreBens Профессионал]

А у меня сдохли уже 2 термодатчика, каждый проработал около трех месяцев. Одинаковым образом, смотрю-дуют не выключаясь. Стоят у кристаллов, понизили до 20 град. т.к. не отключались. Как стояли: в воде. Перед порчей подавали такие намеки: гистерезис 1 градус, а они при 0.3 могли в минуту несколько раз вкл-выкл сделать. Потом показывали +90. Померял их сопротивление при 25 градусах, 1.5 и 1.6К и не меняются при нагреве. Вот что не так, я-ж узнавал, стоит у народа и в воде. При подменах воды- вытаскивал датчики на воздух. Никакой коррозии и надломов кабеля. Вот удалось заказать эти датчики на али по 140 руб. В воду уже не хочу пихать, как-то надо по-другому, в силикон что-ли залить? Пришел еще STC-1000, который двухканальный. Специально заказал, т.к. у него датчик пластиковый на фото. А прислали, нехорошие люди, металлический. Как бы так их качественно изолировать? На дефект не думаю, вероятно от воды. До этого один стоял снаружи, прижатый к стеклу и теплоизолированый от наружного воздействия, работал долго. Но как только в воду, то 3 мес и все.

[Roman Roman Администратор]

Я их поэтому и не юзаю. На них много нареканий, с герметичным таких проблем нет.
По изолированию не подскажу, по логике попробовать залить силиконом.
