Собираю постепенно свое море. Добрался до автодолива. Схему нашел на аквалого. На мой взгляд она просто идеальна- спасибо её изобретателю. Всё что я собирал и использовал до этого (мастеркит, цианея, тюнз и прочее) на мой взгляд теперь нервно курят в сторонке.
Цена вопроса около 3 килорублей (цены до баксороста).
Основные комплектующие:
1. Бокс с DIN-рейкой на 2 и более посадочных мест - выбираем по своему вкусу. Я выбрал легранд на 4 места.

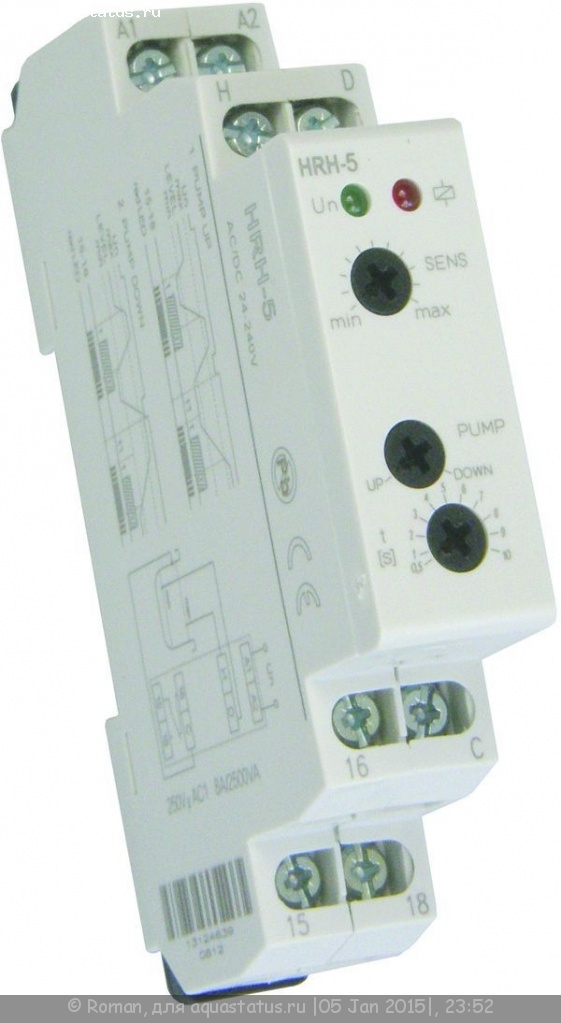

2. Сердце автодолива - Контроллер уровня жидкости HRH-5. Описание тут:
http://www.elkoep.ru/fileadmin/produkty ... _HRH_5.pdf
Загружу инструкцию к нам, на случай отсутствия доступа на сайт-источник:
3. Автомат - служит выключателем.

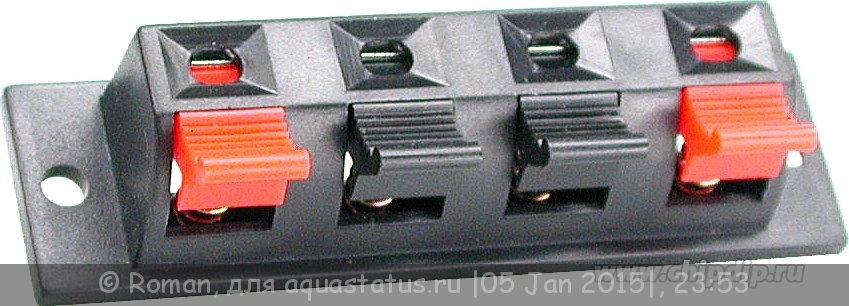

4. Клемник для датчиков (использован клемник от аудио РТ-407):
http://www.chipdip.ru/product/pt-407/

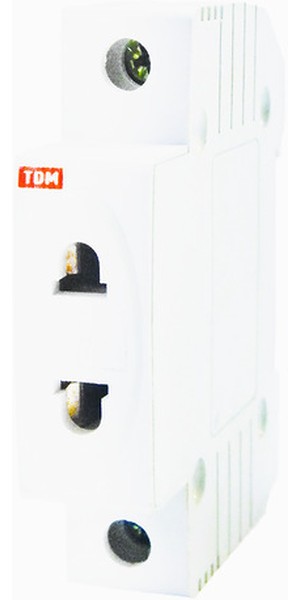

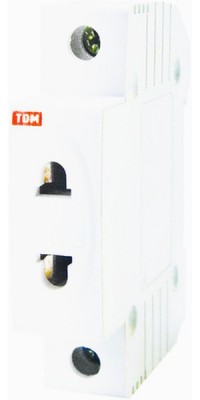

5. Розетка на DIN рейку аналог Розетка РД-47
6. Вилка с проводом

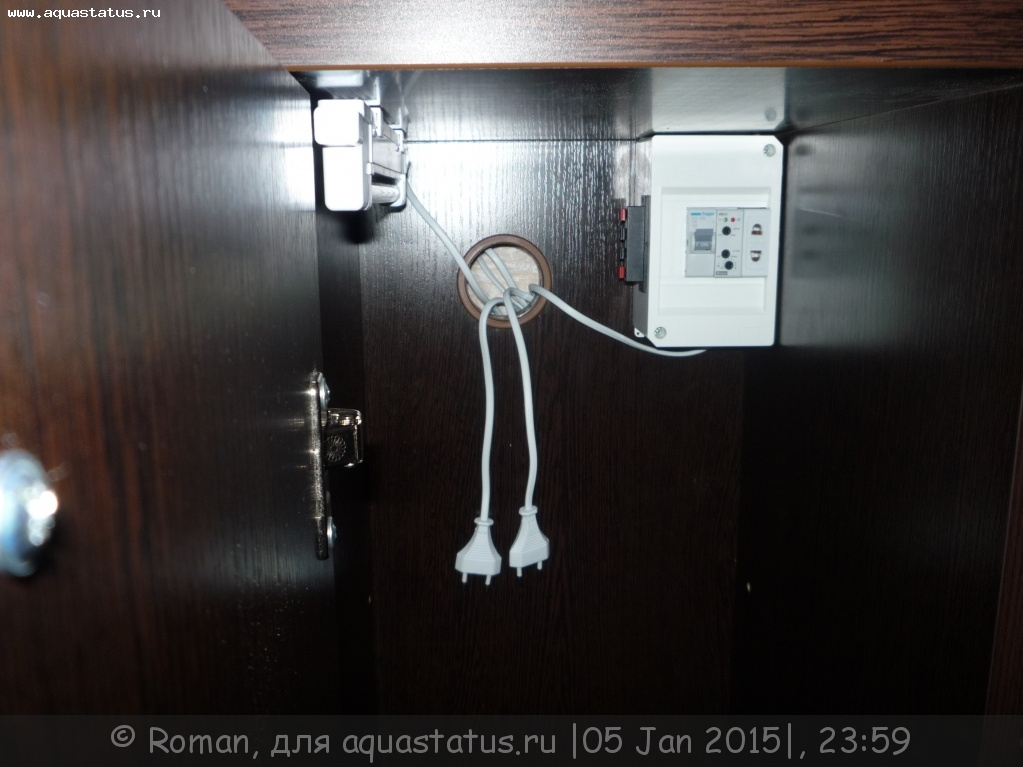

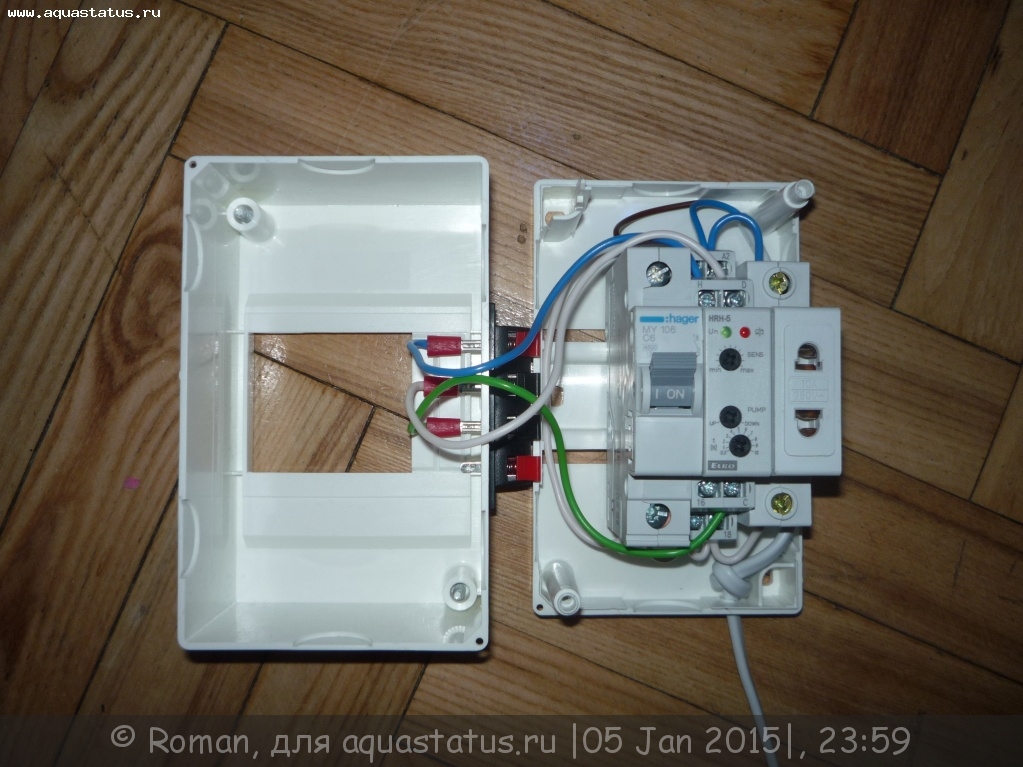

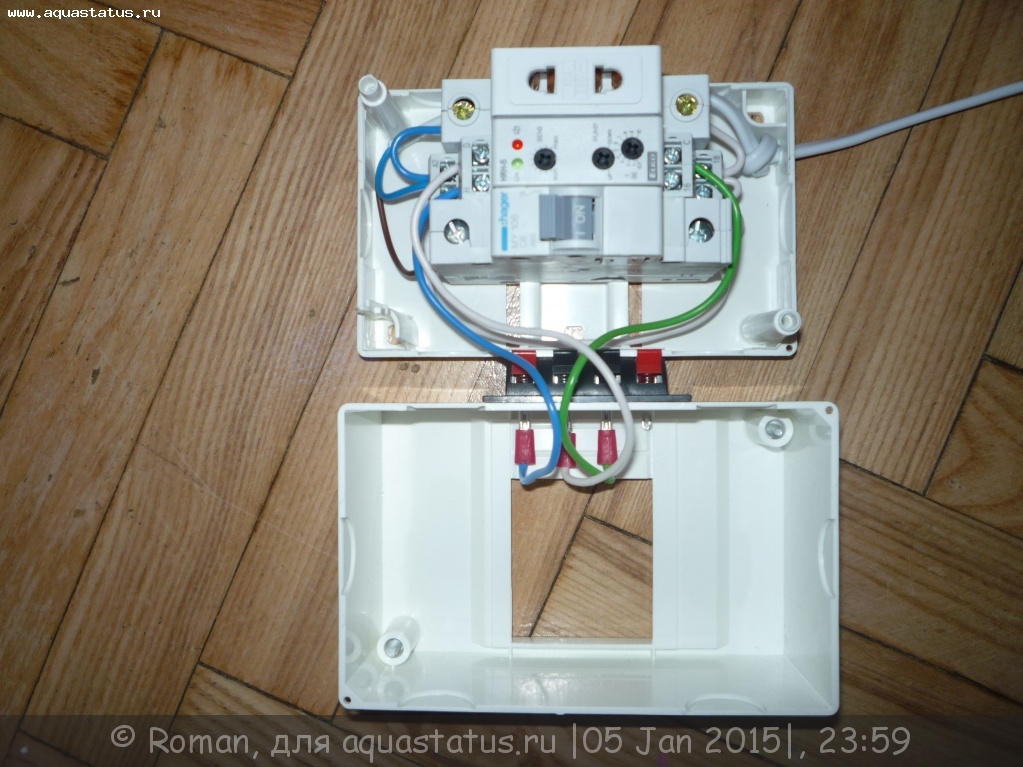

Выглядит моя сборка так:
Загружу пару картинок с аквалого, тк не у всех там есть рега, а для незарегленных картинки не отображаются.

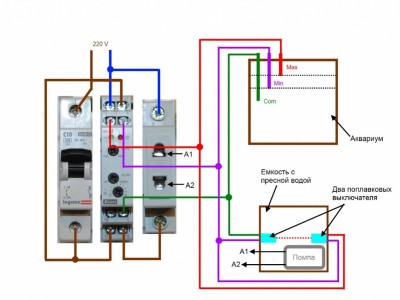

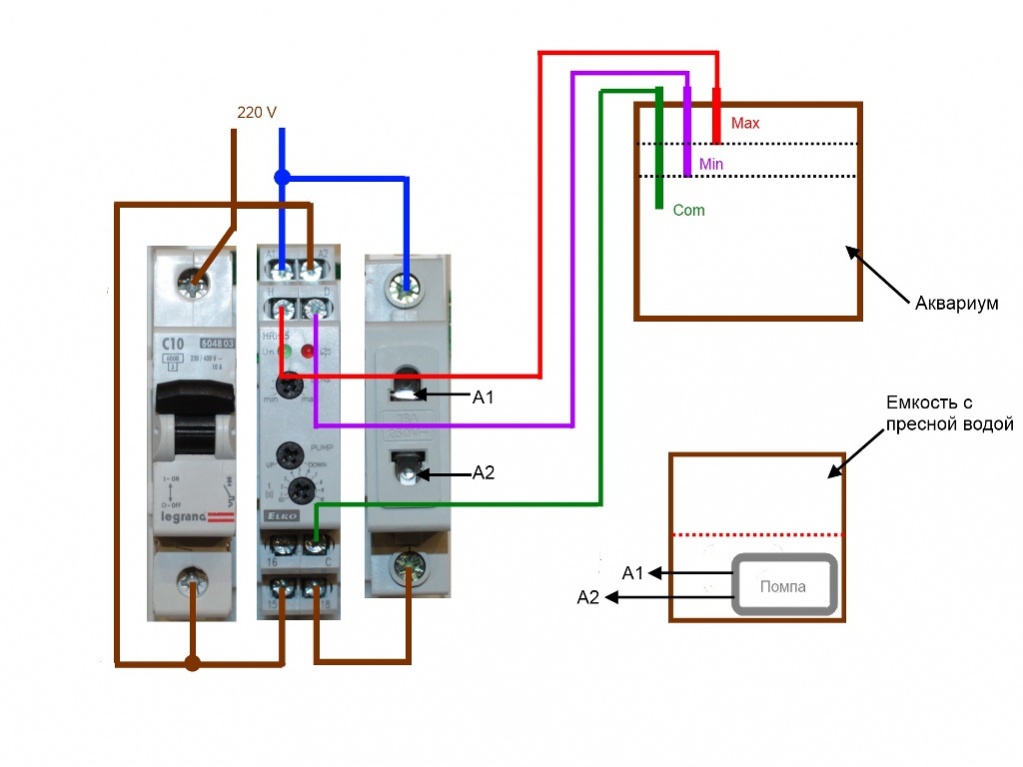

Схема автодолива:

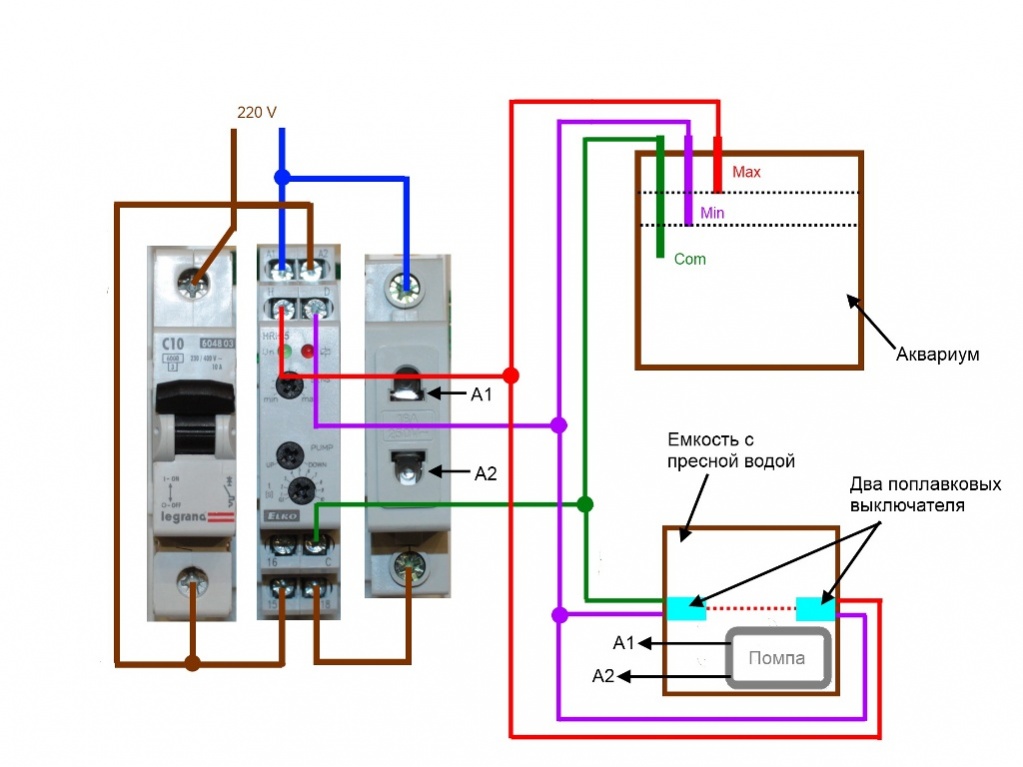

Схема автодолива с добавкой 2-х поплавочных датчиков в доливочную емкость для предотвращения работы помпы всухую:

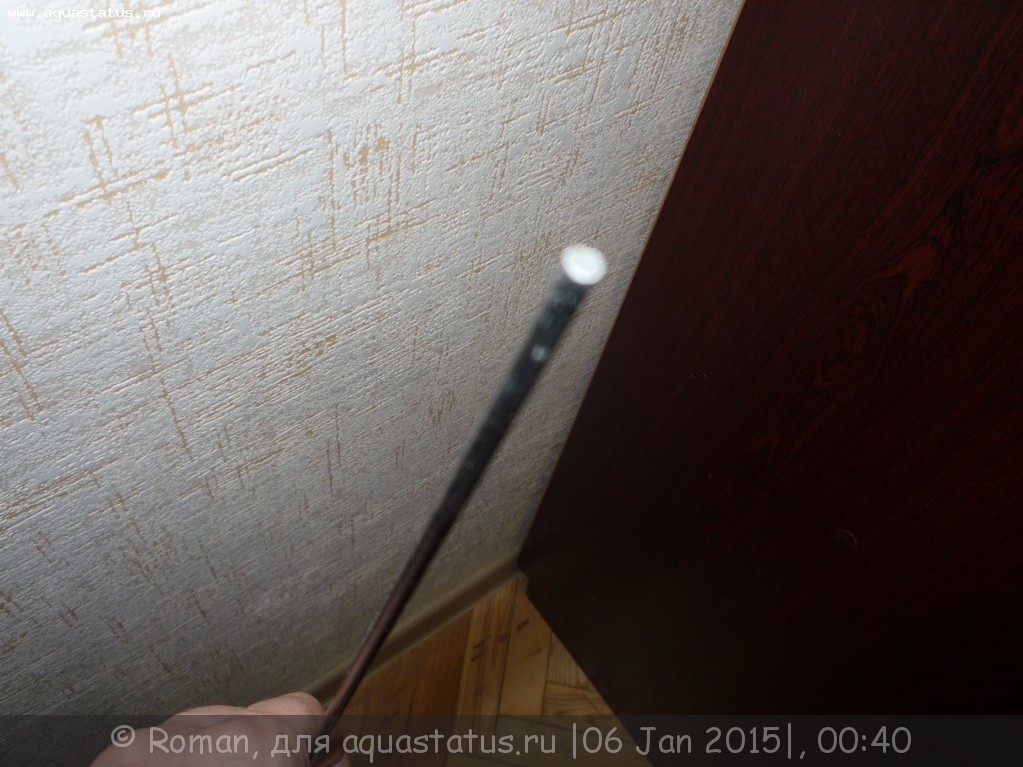

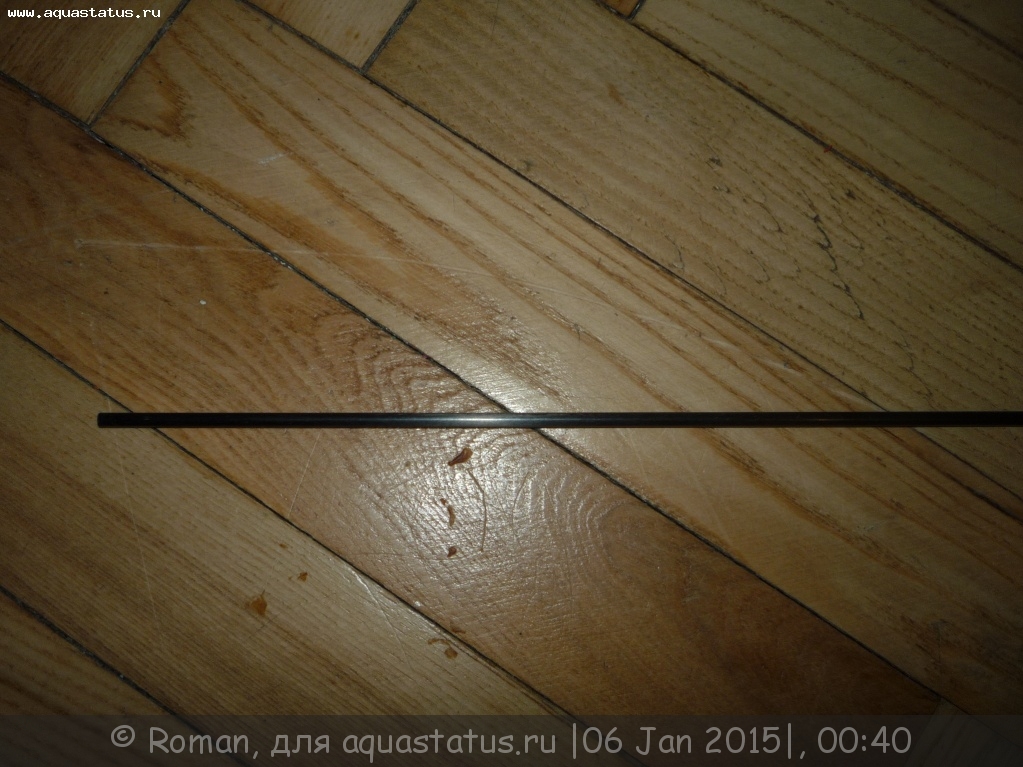

Оттестировал без датчиков, просто на проводах - всё прекрасно работает. Датчики из карбона выложу здесь как только из Китая приедут для них держатели ).
Полная тема на аквалого:
http://www.aqualogo.ru/phpbb2/topic/290 ... o-reef-30/
Добавлено спустя 7 минут 14 секунд:
ЗЫ. Изделие имеет полноценный заводской вид, что важно для людей типа меня )))
Элементы колхоза визуально абсолютно отсутствуют - всё ровно и красиво.
