Как определить тип диодов, если нет маркировки?

[Roman Roman Администратор]

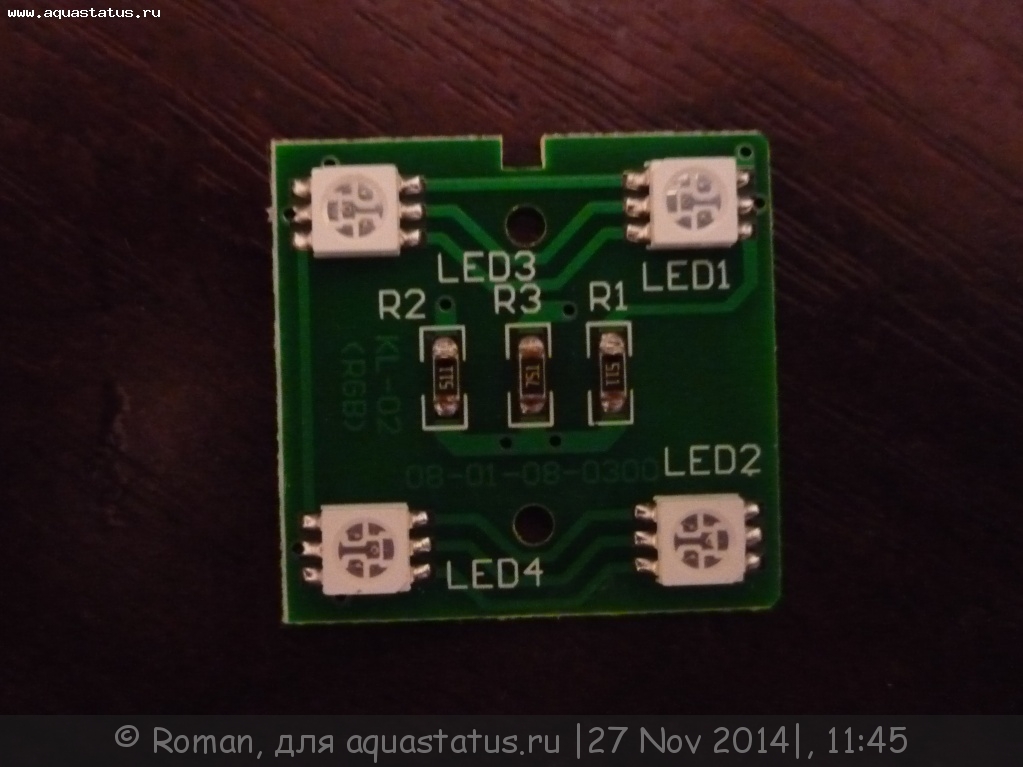

Есть клипсы с диодами без маркировки, как узнать их сущность? )

[Ю.В. Ю.В. Старейшина]

А отпаять и с обратной стороны посмотреть?

[Roman Roman Администратор]

У меня и паяльника то нет, разломал, сзади нет ничего.

[Dr0n Dr0n Свой на форуме]

Сзади на таких ничего не пишут, да и отпаять светодиоды не поплавив не так просто.
Это SMD 5050 RGB
Чтобы точно убедится можно померить их линейкой :-):

Добавлено спустя 3 минуты 42 секунды:
...

[AndreBens AndreBens Профессионал]

smd5050 смотрите. У вас модуль на 12В - цепляйте соблюдая полярность, увидите. На плате RGB - значит 3-х цветные. Хотя это не обязательно, на плату RGB могут поставить одноцветные. Тогда 3 кристалла в одном корпусе будут одним цветом.

[Dr0n Dr0n Свой на форуме]

Светодиоды точно RGB по резисторам видно, для красного цвета резистор другого номинала.

[Roman Roman Администратор]

В одной клипсе 4 диода, клипс в светильнике 19 штук. Каждый диод заявлен по 0.3 Вт, клипса 1.2 Вт.

Клипсы синие и белые, цвет менять нельзя.
Блок питания в светильнике используется 20 вольтовый.
На диоды подается 20 вольт.

Собственно к чему я это всё. Я в диодах не бумбум, скажу больше, они меня раздражают потому что я их вообще не понимаю. Но как они светят мне нравится :-)
В кулуарах мне сказали, что SMD 5050 используются в декоративных лентах, светят хреново и для аквариума не особо подходят.

Визуальной светильник с 19ю такими клипсами (т.е. около 80 диодов) светит хуже чем 2*20 Т8 (соответственно синяя и белая).

Сейчас заказан второй светильник и я хочу понять хватит ли света, но понять не могу :ny_tik:
Светильник морской ес-но.

Как я понимаю ваттность тут не имеет такой логики как в трубках, поэтому я в полной прострации, как оценить это всё. :-)

[Ю.В. Ю.В. Старейшина]

Купи себе люксометр и меряй фактическую освещенность на дне))

[Roman Roman Администратор]

Прокакать рубля три ради сомнительного занятия? Не, спасибо, не хочу )))

[C.E. C.E. Посетитель]

На ebay его можно купить без проблем. Летом я купил за 260 рублей. Ну сейчас курс выше и выйдет несколько дороже. Отличный прибор кстати - основная погрешность 4%, 3 диапазона максимум 200000 люкс.

[Roman Roman Администратор]

Смотрел там - не нашел. Самый дешевый вариант 2400.

[Ю.В. Ю.В. Старейшина]

С Саней свяжись, с Греблином. У него есть. Может даст попользоваться? Сказал бы заранее, я бы с колларовцами передал- ты бы померял, а потом они бы обратно привезли.

[Dr0n Dr0n Свой на форуме]

По smd 5050, они действительно применяются в светодиодных лентах, это самые мощные которые в них используются.
У одноцветных которые мощнее RGB по даташитам выход c одного диода окола 15lm.
У RGB обычно заявляют 10-12lm (это когда по максимуму светят все 3 цвета, цвет будет подобием белого).
Тоесть в теории из имеющихся 76 диодов выйдет 760-900lm (это максимум причем это в паре миллиметров от источника света, с задействованными всеми 3мя цветами ).
У этих диодов действительно свет сильно рассеивается и в воде интенсивность светового потока будет очень сильно падать.
Я не в курсе как правильно подсвечивают море, но если это будет преимущественно синий и немного зеленого, то световой поток окажется и того меньше.

[C.E. C.E. Посетитель]

Смотрел там - не нашел. Самый дешевый вариант 2400.

Только что смотрел на ebay.com. В строке поиска набрать lux meter, фильтр выбрать - во всех категориях. Самый дешевый 517 рублей, доставка бесплатная.

[Roman Roman Администратор]

C.E., спасибо, я на русском искал. На англицком не додумался ввести.
А как его под водой юзать? В пленку закрыть?

[Dr0n Dr0n Свой на форуме]

Ну там есть и дешевле, но придётся сильно помучатся чтобы загерметизировать люксметр для утопления на дно аквариума.
А мерить на сухую это не даст особого смысла, будут известны какие-то цифры которые по сути ничего не дают для понимания.
Как вы сами писали про линзы, если на сухую произвести замер (в метре от диодов) яркости у диода без линзы и с таковой, а после произвести замер этих же диодов, но расположив люксметр на дне аквариума глубиной в метр, никакой пропорции с сухими измерениями не будет.

[Roman Roman Администратор]

У этих диодов действительно свет сильно рассеивается и в воде интенсивность светового потока будет очень сильно падать.

А есть какие-то физические данные по этому рассеиванию?
Просто я уже измучился с подбором света для своего моря и очень хочу чтобы оно было исключительно на этих лентах.
Есть ли какие-то данные в даташитах по потерям. Мне надо просветить всего лишь 30 см толщи воды. Сколько в этой ситуации дойдет до дна в %?
Или такой вопрос не имеет права на существование?

[Dr0n Dr0n Свой на форуме]

Врядли есть официальные данный по рассеиванию в воде, на воздухе то найти трудно, видел как-то диаграмму для подобных диодов(правда белых, а не RGB), но сейчас не могу найти.
Единственное, по этим RGB можно сказать из даташита, что интенсивность потока для одного диода по цветам:
Красного: 100мКд = ~0.314лм
Зеленого: 100мКд = ~1.257лм
Синего: 100мКд = ~0.314лм
Если пересчитав на количество диодов этого достаточно (я не знаю нужен ли зелёный в море, а он как видно больше всего даёт интенсивности), думаю 30 см чистой воды должно нормально просвечиваться.

[Roman Roman Администратор]

В море по сути стоят только холодные белые и синие монохромные.
RGB судя по отзывам использовать совсем грустно - только монохром.

[Dr0n Dr0n Свой на форуме]

В том то и дело я примерно об этом и подумал, если зажать или вообще не использовать остальные цвета выход с диодов очень печальный получается.
С 76 диодов (тоесть со всего светильника) будет всего ~24люмена, думается это очень мало.
