Крышка для аквариума 450л на трапеции.

[dimetrius d dimetrius]

Пришло время менять лампы (причём уже давно :smu:sche_nie: ). Подсчитав финансы пришел к выводу - Сделать светодиодное освещение на китайских матрицах не намного дороже покупки ЛЛ для замены. Выписал радиаторы, вентиляторы (слимы), светодиоды и сетевые драйверы. Купил черные пластиковые уголки и приступил к работе.

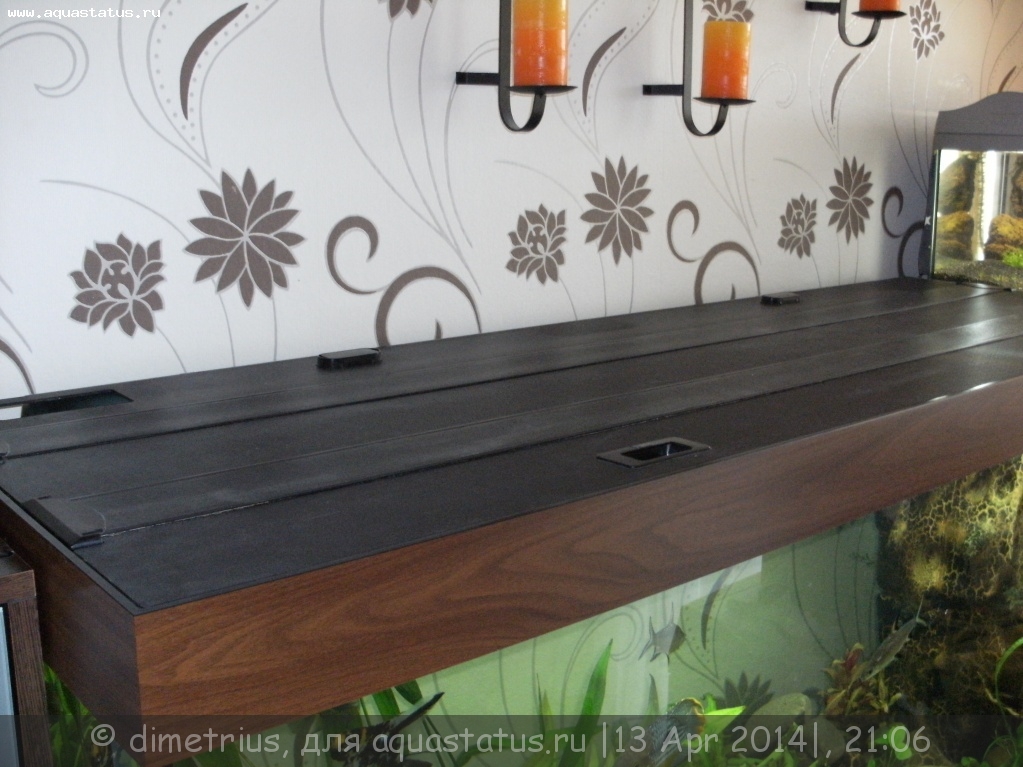

Вот что было (родная крышка juwel RIO 400 состоящая из 5 отдельных частей):

Что-бы обслуживать аквариум нужно было снять почти всё и поставить рядом, сплошной гемор.

Что-бы избежать подобных манипуляций в будущем решил сделать откидную крышку, но это было-бы довольно громоздко и свет бил-бы прямо в глаза. Появилась идея сделать подвес крышки на рычагах трапецией. Так как изготовление крышки прямо на аквариуме довольно неудобно и не очень безопасно то сделал деревянную раму точно по размерам верхней пластиковой рамки аквариума и приступил к сборке -

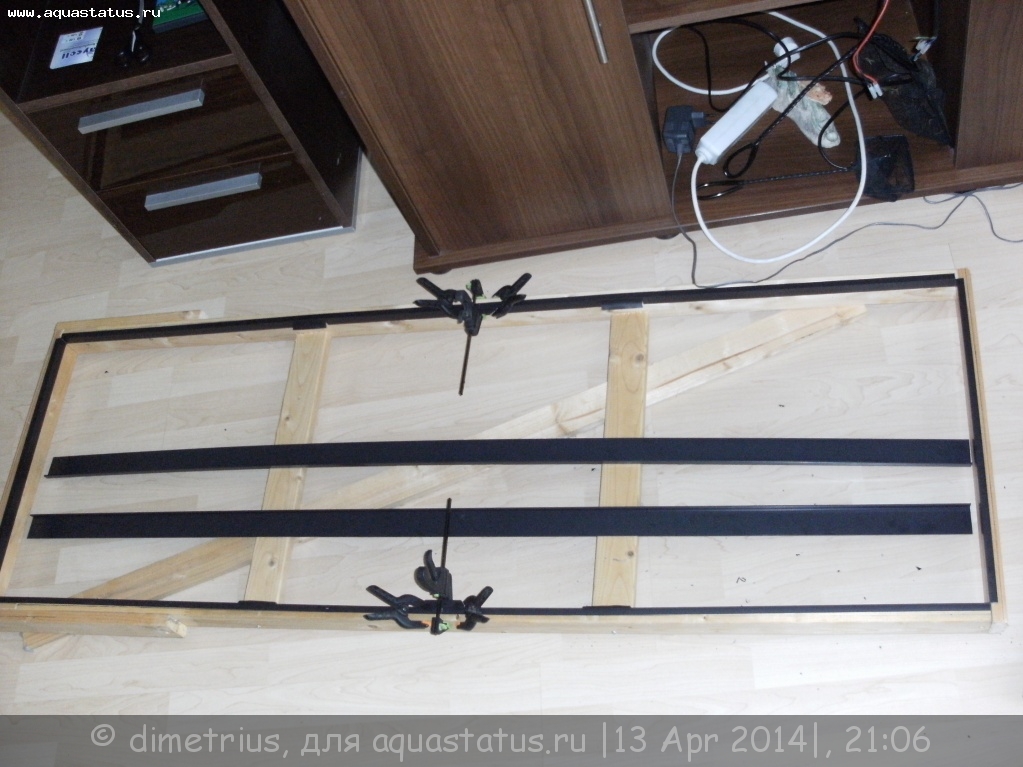

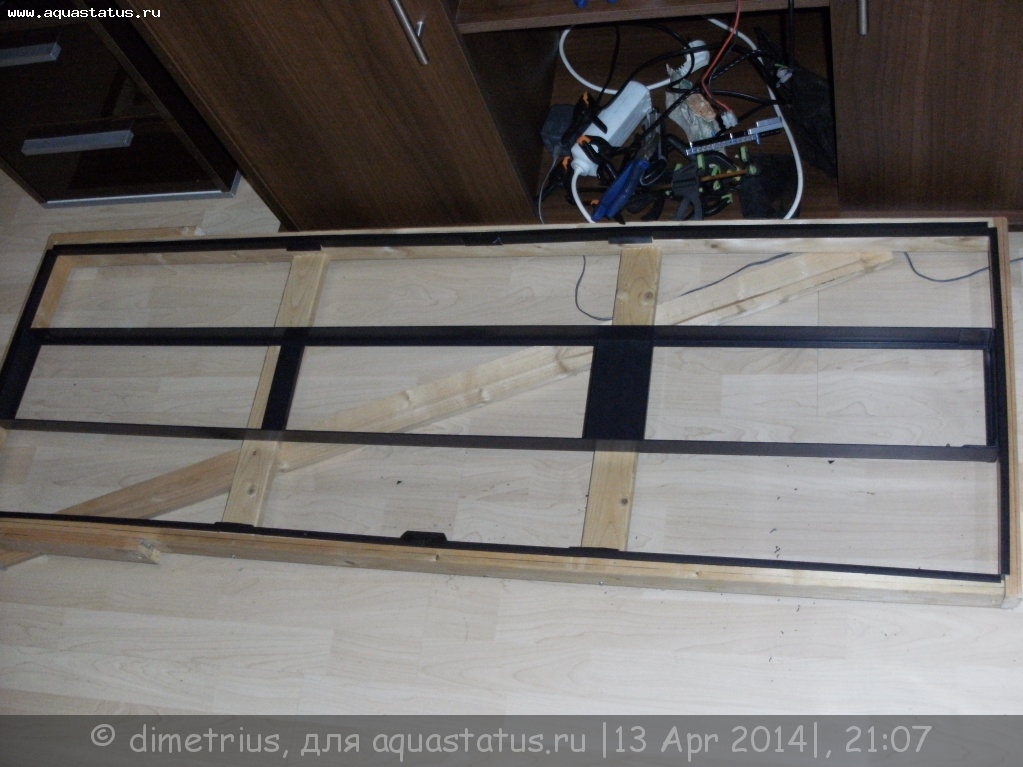

1. Сделал лёгкую рамку по размерам

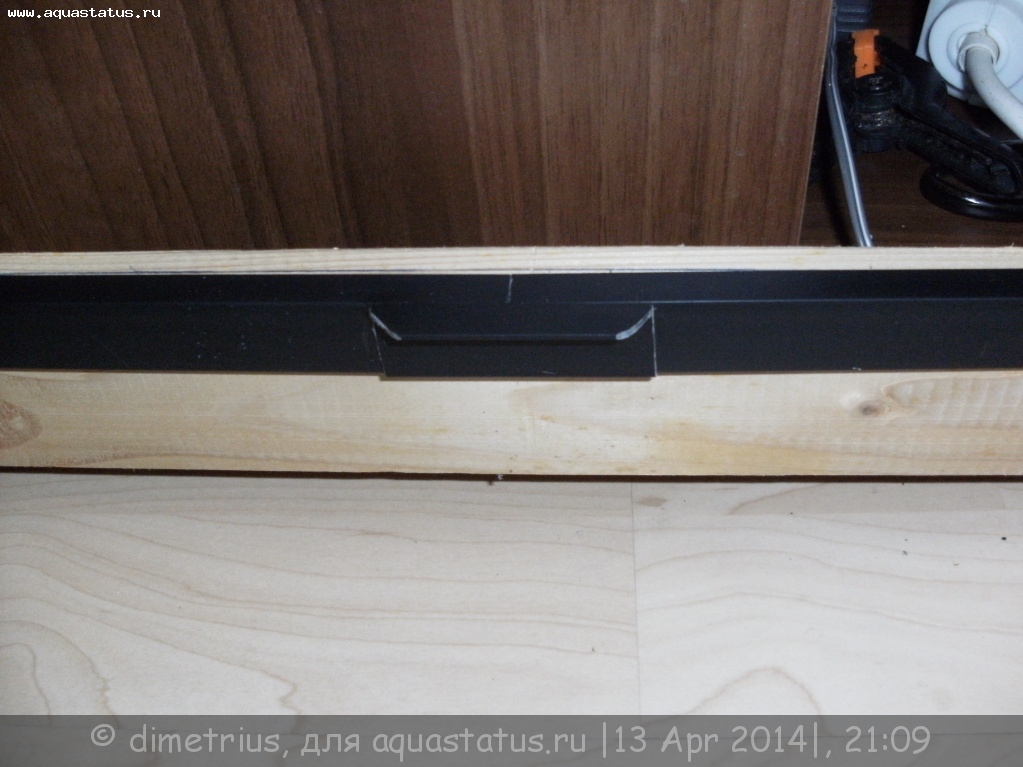

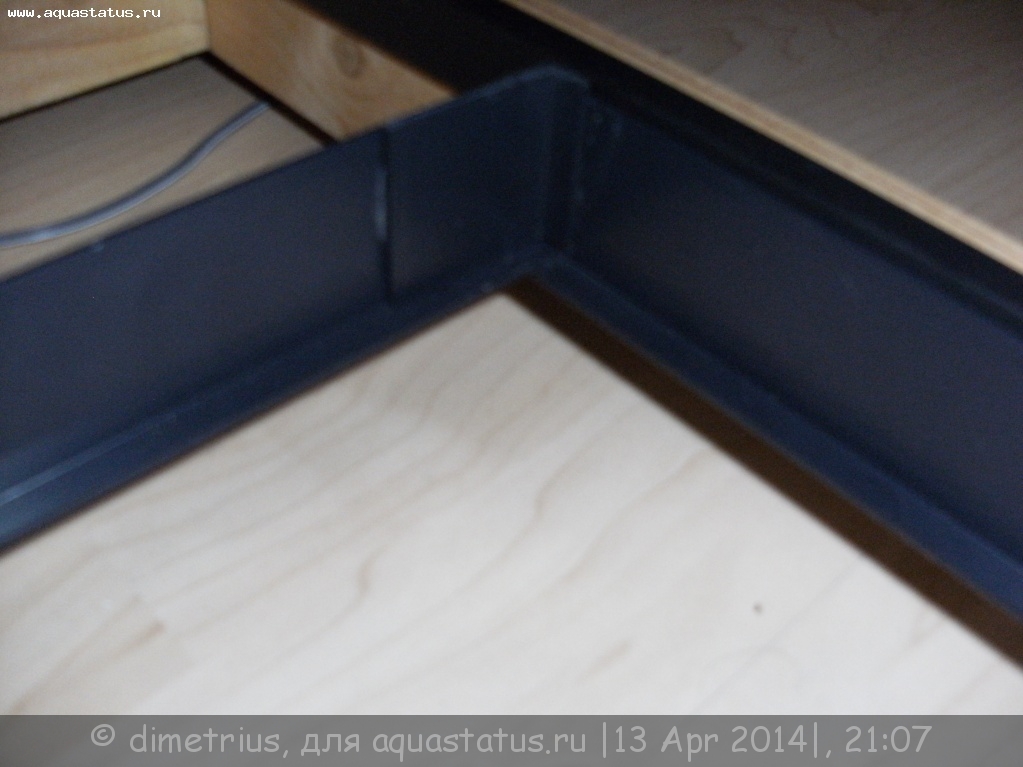

Стыки укрепил дополнительными накладками

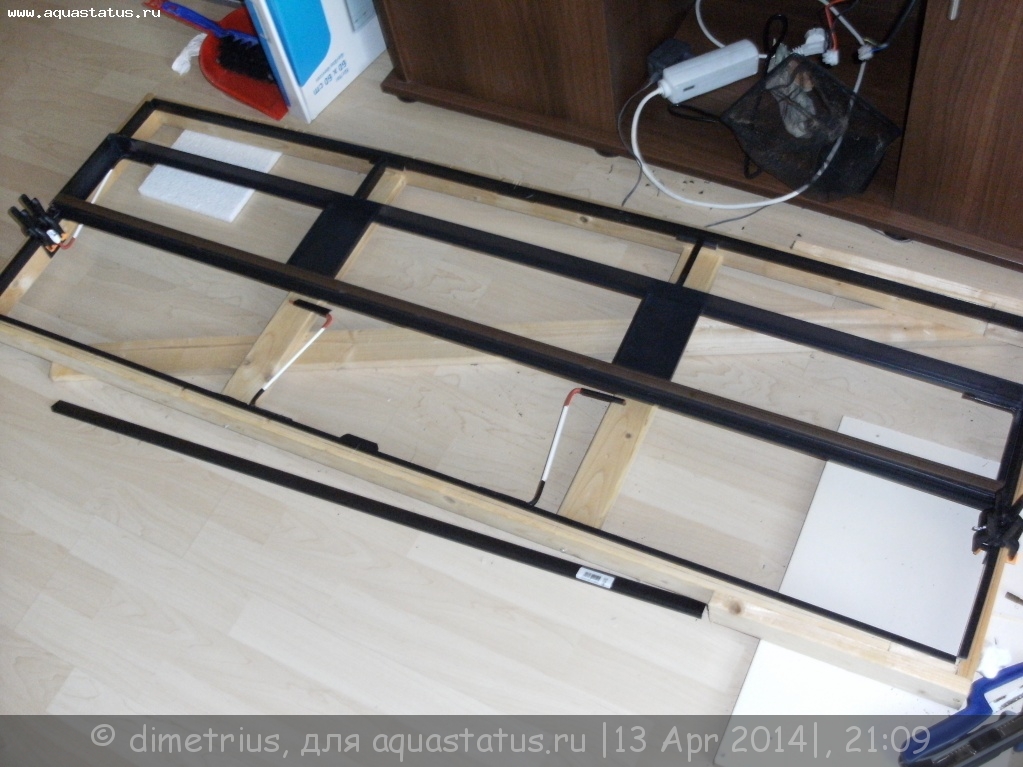

2. Сделал среднюю, несущую всю нагрузку и светильники с электроникой часть крышки

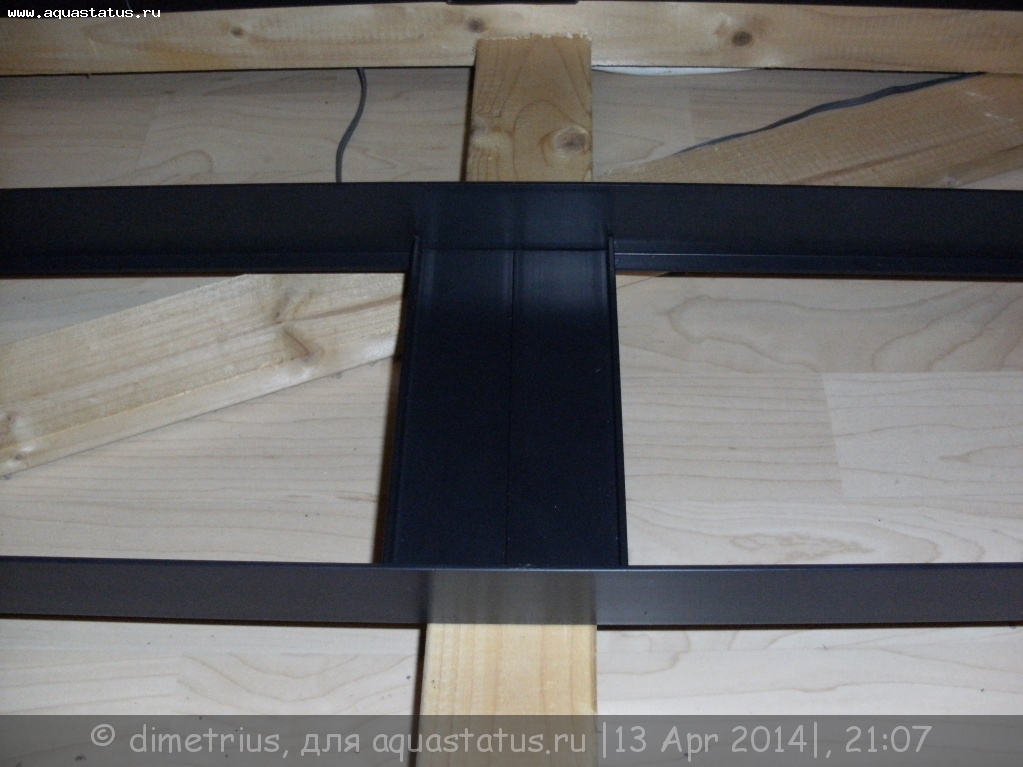

Соединения по улам так-же укреплены вставками

Вклеил отделы для электроники

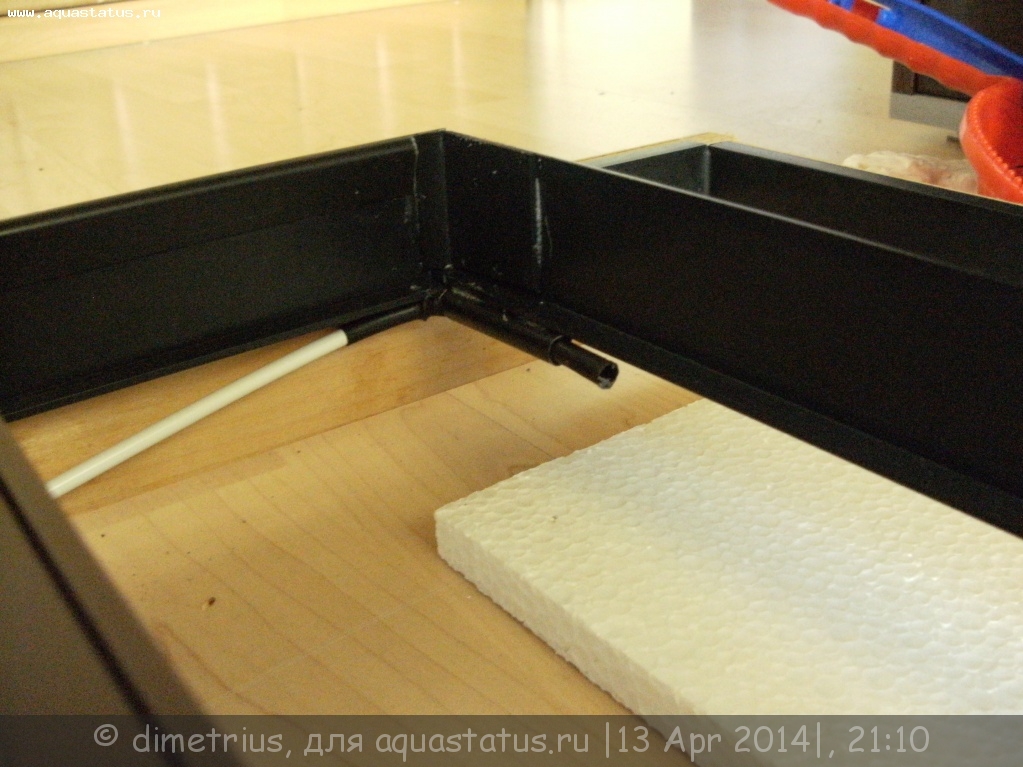

3. Установил "подвеску" из стального крашенного прутка 5мм, изгибы, где краска полопалась затянул термоусадочной трубкой что-бы не ржавел

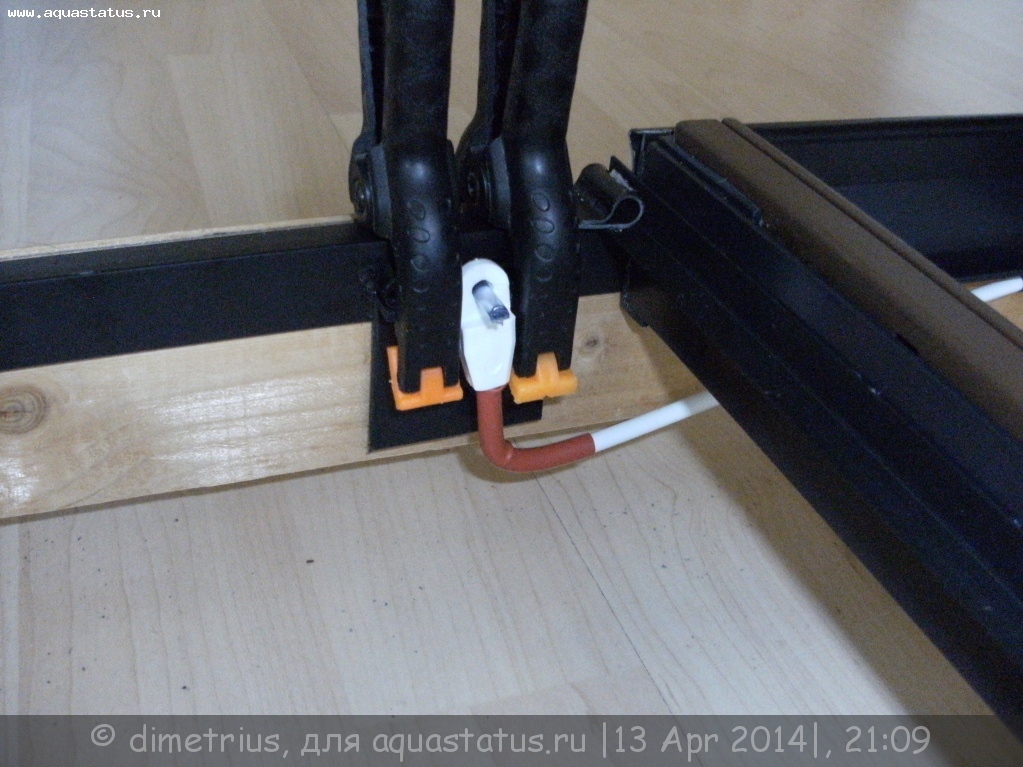

Примерка и окончательная подгонка рычагов подвеса

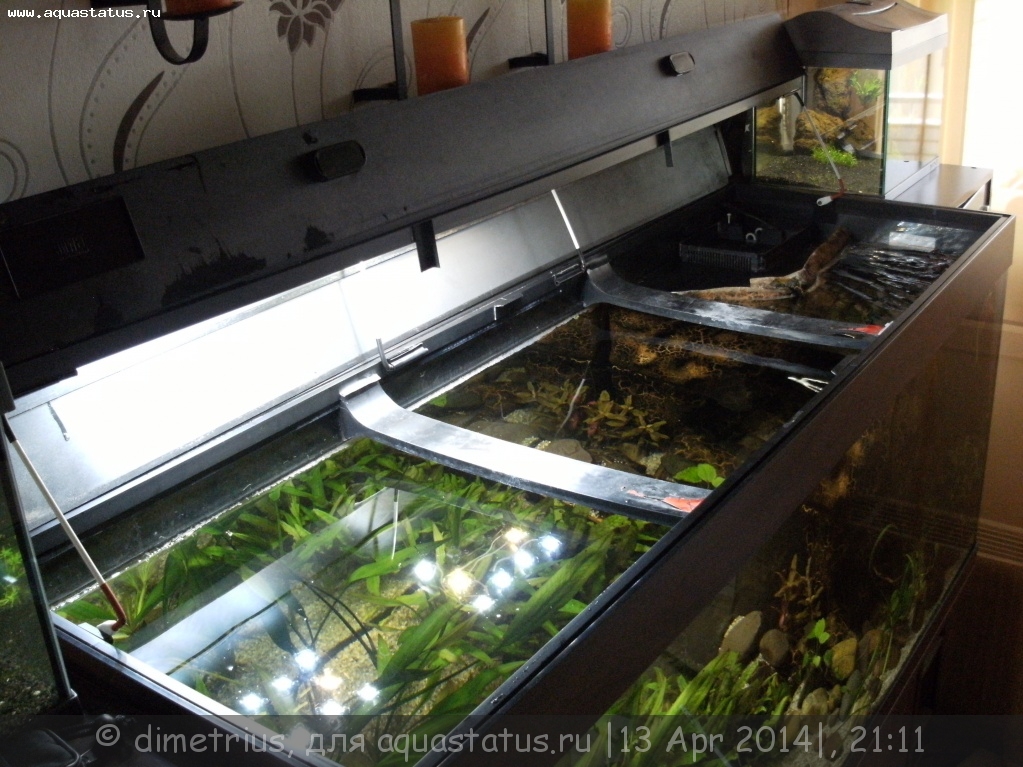

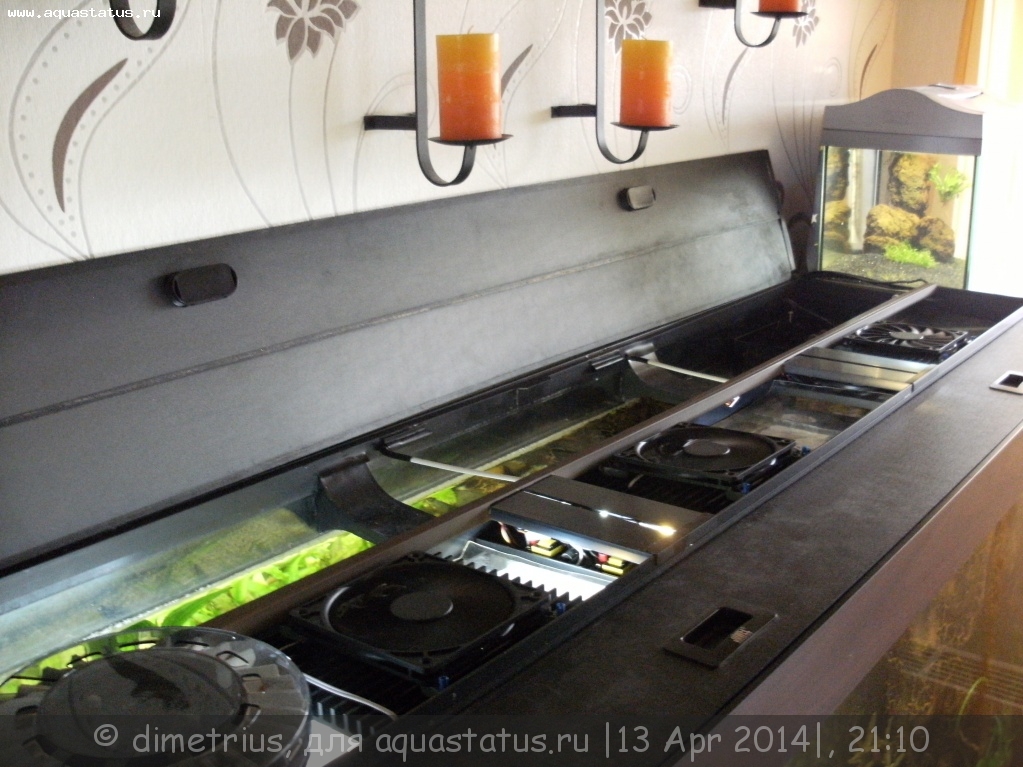

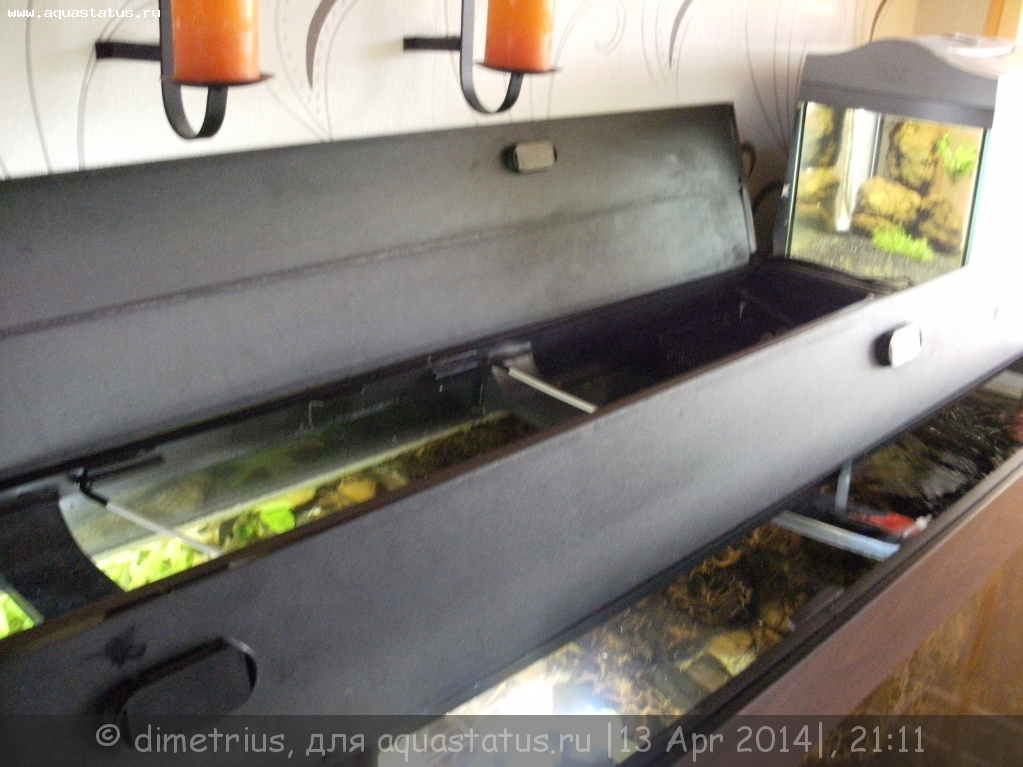

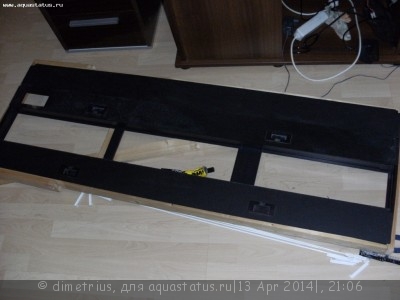

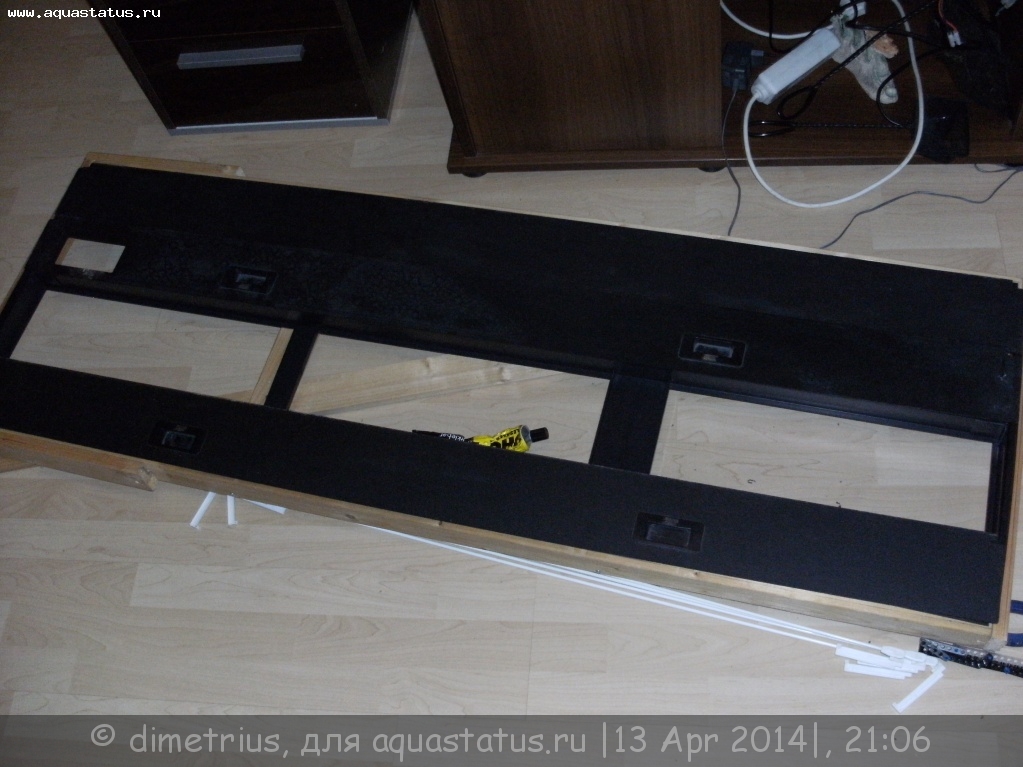

4. Крышка вместе с пластиковой рамкой установлена на аквариум :ya_hoo_oo:

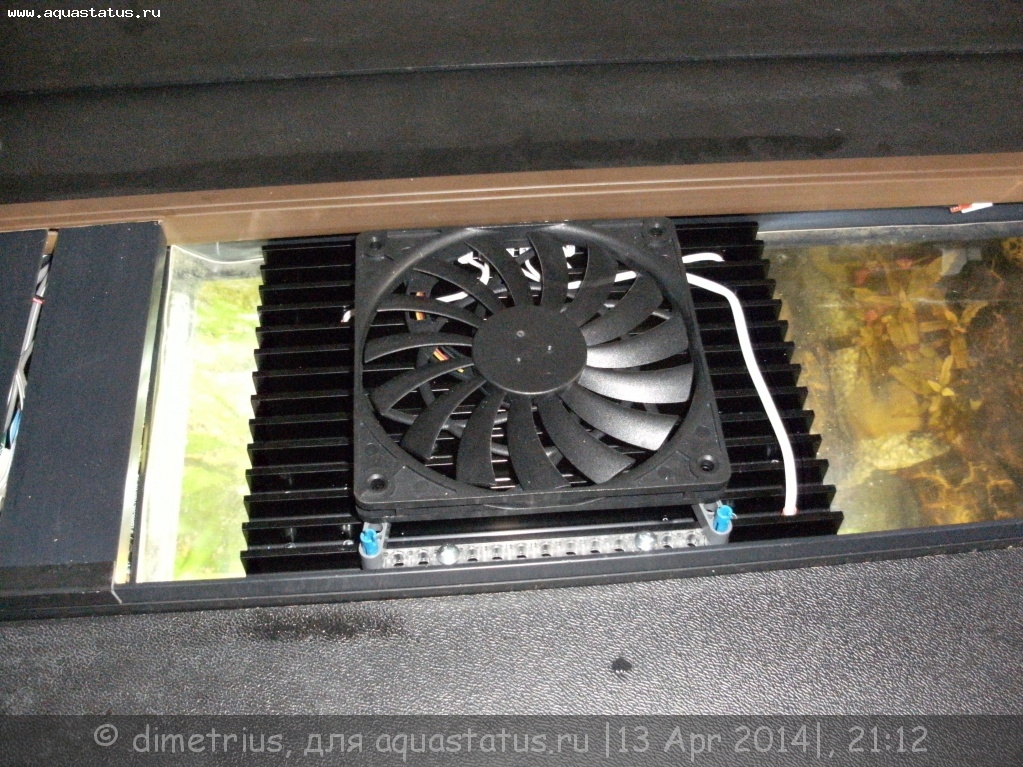

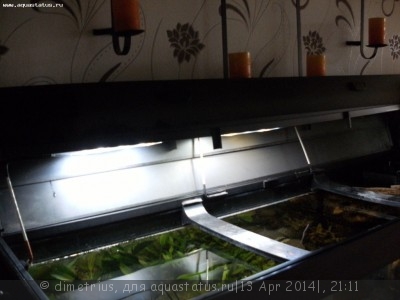

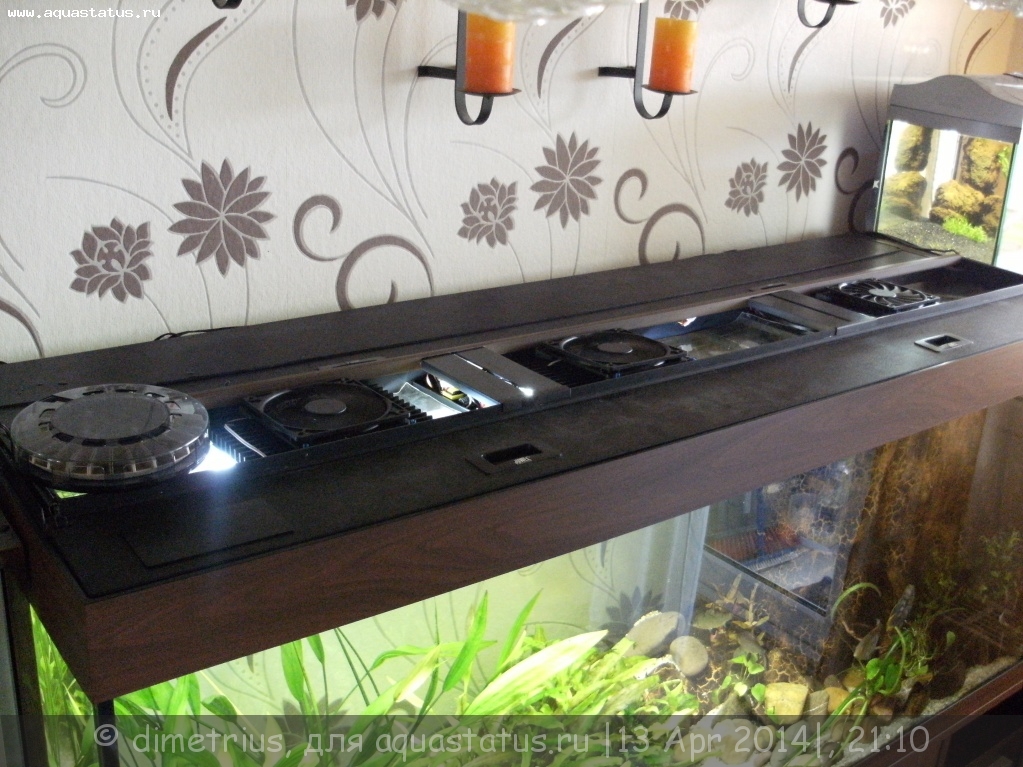

Средняя часть под светильниками закрыта 1мм прозрачным пластиком, светильники сделаны отдельными блоками и могут сдвигаться по желанию влево или вправо, конструкция крышки предусматривает установку до 6 светильников. Отсеки для электроники не глухие а с щелями по бокам и сверху для лучшего охлаждения. Вся электро проводка (почти :smu:sche_nie: ) спрятана в кабельканал с прорезями для вывода проводов снизу, прямо на колодки светильников. Эксклюзив - подвес вентиляторов к радиаторам с использованием деталей LEGO :-): , подошло идеально

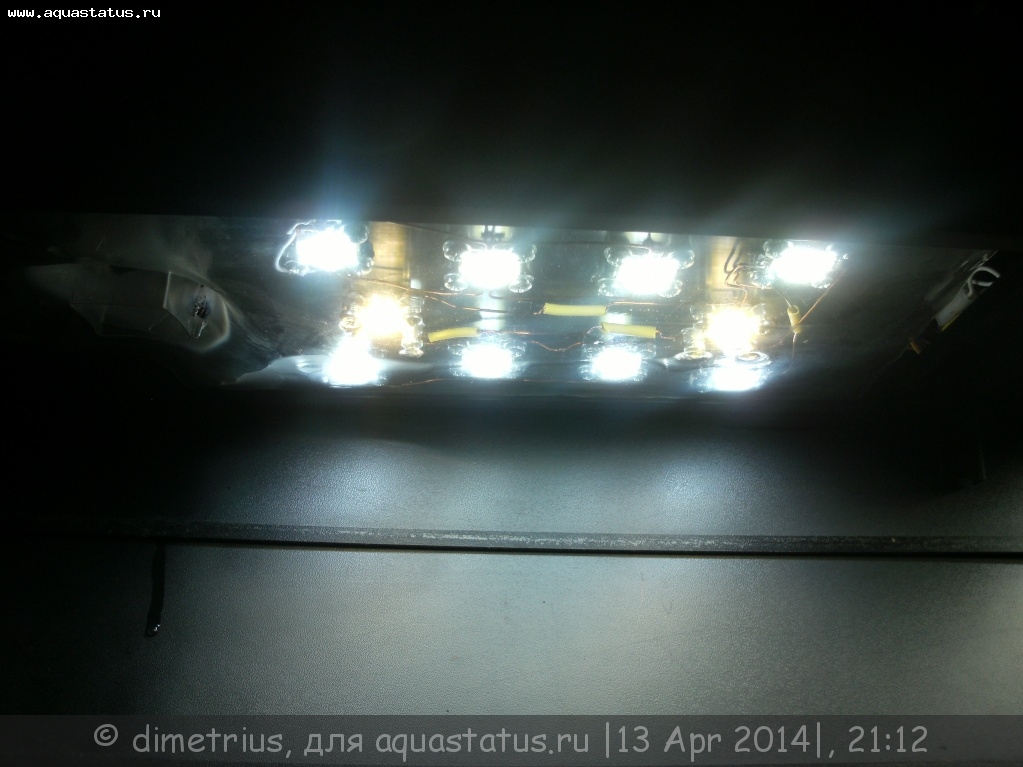

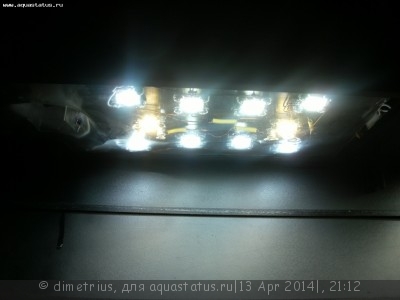

Моя опасная разводка на матрицы :ps_ih:

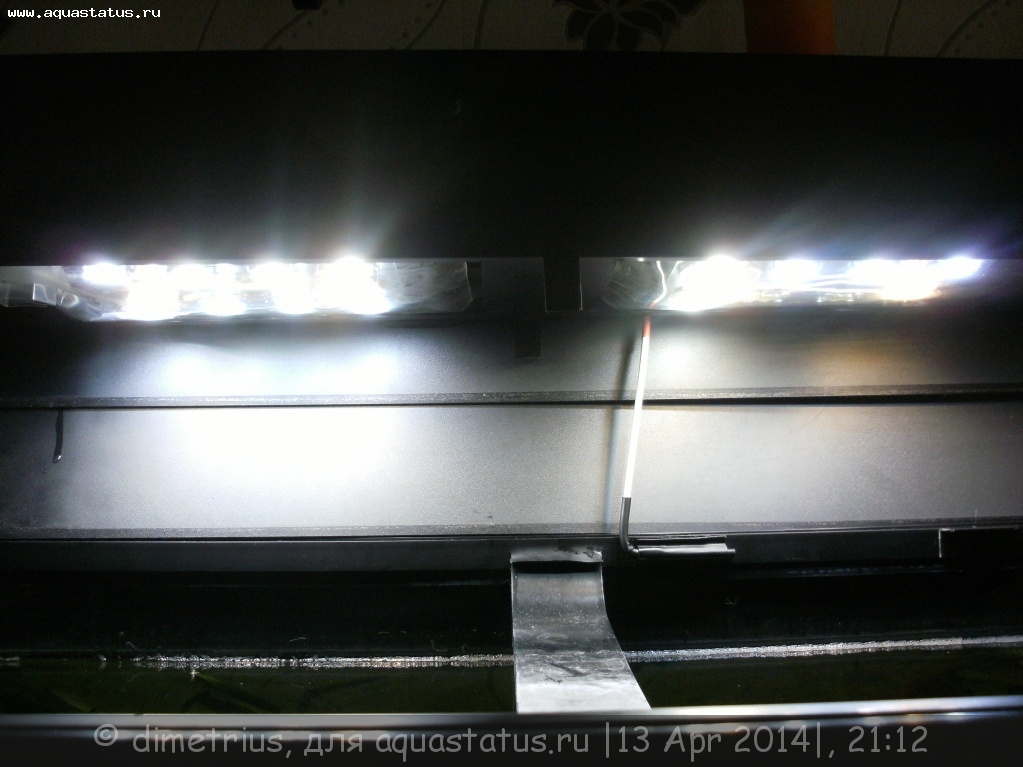

Правый светильник пока не работает (не хватило матриц), общая мощность светильников пока 70 Вт, но сила света уже на уровне 216 Вт ЛЛ.

[igor818 i igor818]

Димыч привет! Хороший светильник получился! Я тоже но свой бассейн давно об этом мыслю, но все как-то дороговато получается, какой у тебя вышел бюджет? Или ссыли накидай пож-та. Как пробивают толщу воды, у тебя ведь за 60 см получается? И еще вопросик, у тебя передняя (ближняя) панель крышки складываясь закрывает свет, чтобы не бил в глаза при обслуживании? Если так, то хватает ли света чтоб обслуживать?

[Metal M Metal]

Моя опасная разводка на матрицы

Блин, Димон! Не уж то сложно было провода с изоляцией купить? :-)

[dimetrius d dimetrius]

какой у тебя вышел бюджет?

Радиаторы - 36, слимы - 9, матрицы - 15, драйвер на 50Вт - 12, 5х10Вт драйверов - 2, бп от старого телефона и ошибка китайских отправителей - вместо одного комплекта 10Вт матрица + драйвер прислали 5 за ту-же цену :-) .

Как пробивают толщу воды, у тебя ведь за 60 см получается

:co_ol: , на выходных сделаю фото с утопленным люксметром. Визуально - заметно ярче чем лл.

панель крышки складываясь закрывает свет, чтобы не бил в глаза при обслуживании? Если так, то хватает ли света чтоб обслуживать?

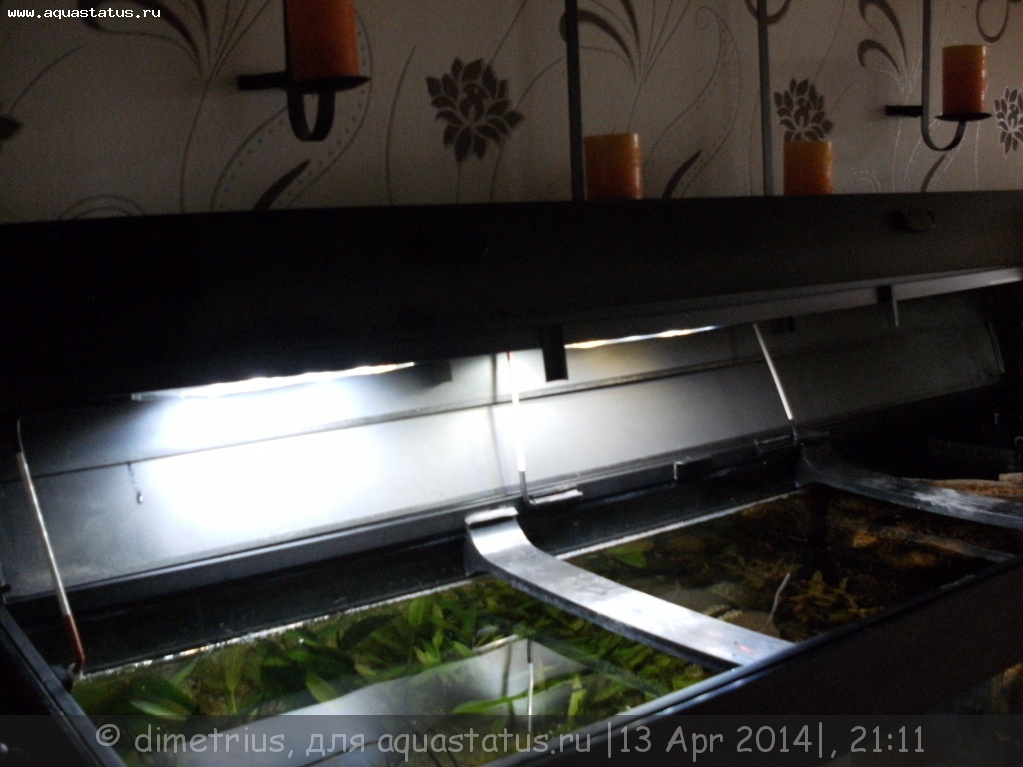

Нет, она откидывается только в верх. Свет даже при полной мощности в глаза не светит. Для обслуживания - вообще без проблем.

сложно было провода с изоляцией купить?

Да есть они, просто захотелось "красоты на грани фола" :hi_hi_hi: . Этот провод с лаковой изоляцией, хоть какая-то но есть :-): Так как я не могу наслаждаться достигнутым то много чего ещё будет изменено и переделано, в том числе и проводка, хочу сделать на шинах. :-):

Добавлено спустя 16 минут 52 секунды:
Почти всё (кроме радиаторов и вентиляторов) выписывал тут - http://ru.eachbuyer.com/5x-10w-high-pow ... 78996.html
