LED - небольшой опыт

[рыбомор рыбомор Посетитель]

Хочу поделиться своим опытом конструирования и использования лэд-света в аквариумах. Правда, пока только в нано-аквариумах, до большого 100 л руки еще не дошли, но все впереди.
Начну с 10 литрового нано-мшарника. Для него был собран светильник на 2-х диодах cree mx-6, ток около 600 мА, падение напряжения около 6 В. Светильник собран из аллюмиевого профиля, доступного во многих строймагах. Это был мой первый светильник, поэтому из-за волнений с охлаждением поставил кулер, хотя, честно говоря, он тут лишний. Диоды mx-6 не самые мощные в линейке cree, но относительно дешевые и их для 10 литровика вполне хватит.
И небольшое видео по теме
...
Как видно, под диодами все прекрасно растет и развивается. Всего этот аквас прожил ровно год без потрясений и вспышек водорослей.
Продолжение следует...

[Metal Metal Старейшина]

Диоды mx-6 не самые мощные в линейке cree, но относительно дешевые

Да, не самые мощные, скорее даже слабые. И нефига не дешевые.

[Dementr1988 Dementr1988 Участник]

рыбомор, перезалейте фотографии через систему сайта, вот тут рассказано как.
А мшатник у Вас хороший :co_ol:

[рыбомор рыбомор Посетитель]

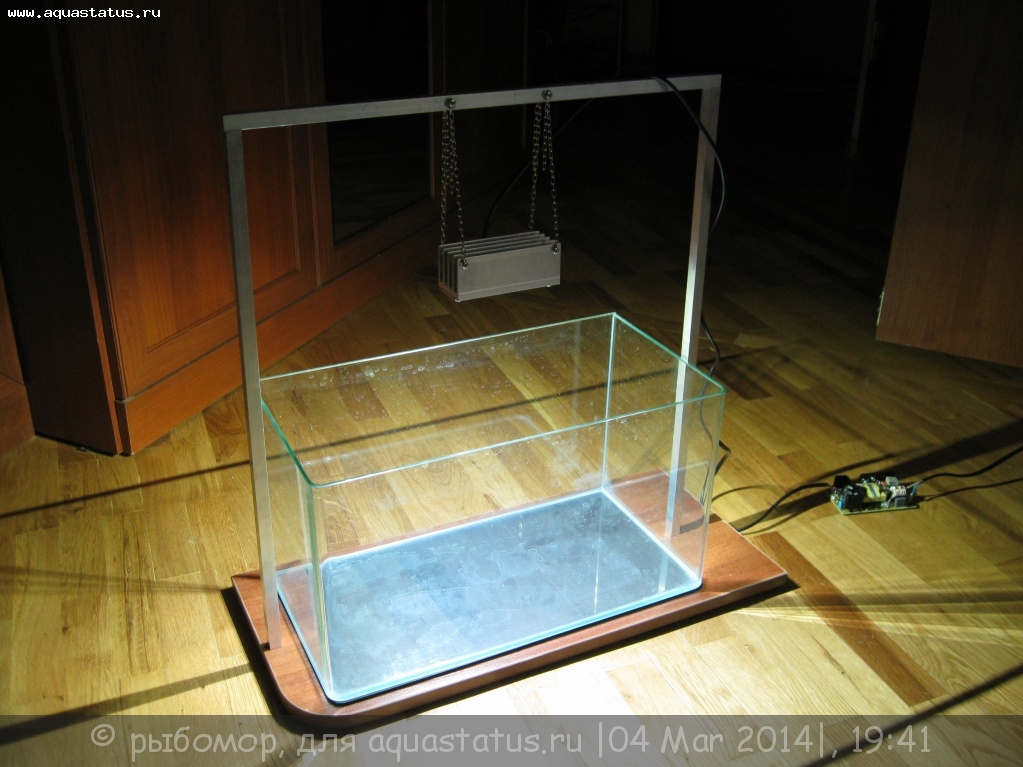

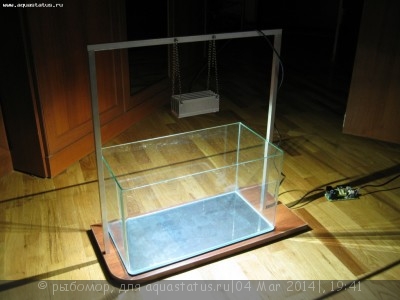

После 10-ти литрового наступила очередь 20-ти литрового. На этот раз выбрал гораздо более мощные диоды XML холодно-белого спектра (бин XMLAWT-00-00000-0000T5053). Почему выбрал именно их - позже. Сначала решил сделать подвес "а ля Амано". И как-бы бы неплохо получилось, сначала я даже возрадовался

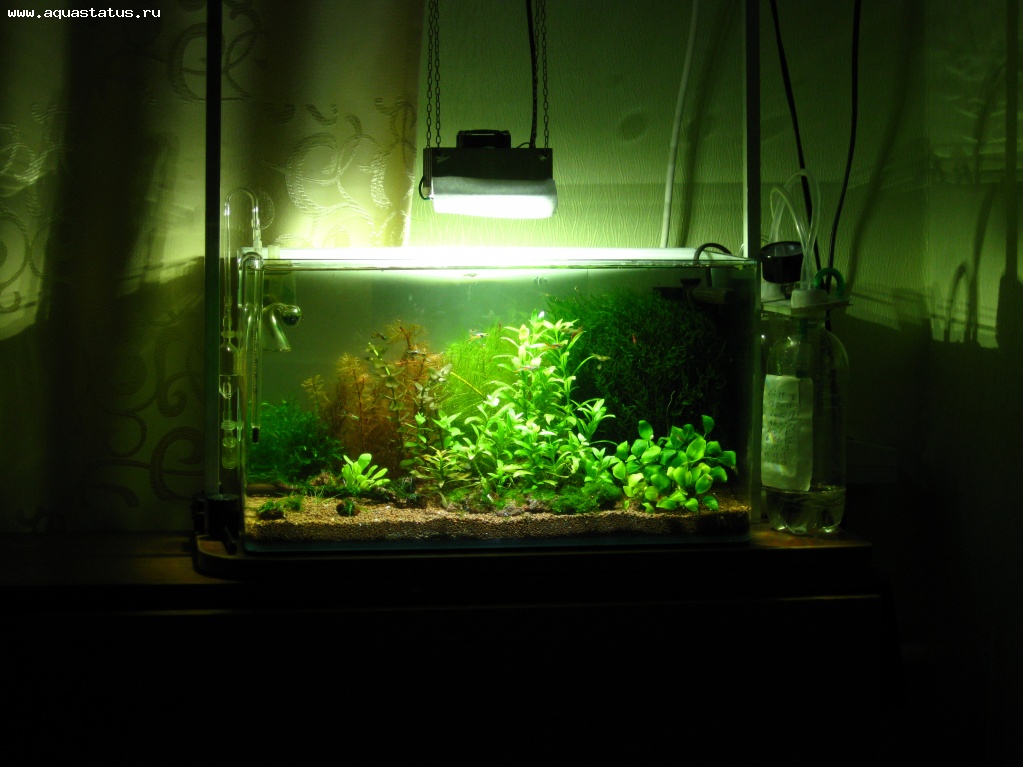

Правда, на радиатор пришлось поставить кулер, ибо чувствительно грелся. Но в процессе эксплуатации выявилисть недостатки. Во-первых, неравномерность освещения. Этот источник света оказался слишком "точечный" для относительно длинного аквариума, что проявилось неравномерным освещением: пересвет центра и затемнение периферии.

А во-вторых, чем-то субъективно он не понравился жене, и выражение "когда ты уберешь эту штангу" я слышал последние полгода :-): Ссылки на дизайнерское решение "от самого Амано" не прокатили. Так что светильник был переделан, о чем напишу далее.
Почему столь мощные диоды? Ну, во-первых, с ними я репетировал свет для 100 л акваса: у них хорошее соотношение лм/Вт, превышающее таковое у XPG, XPE и тем паче у МХ-6. Во-вторых, я их сильно не разгоняю. Они работают на токе около 1 А (паспортный до 3 А) с падением напряжения всей цепи около 9 В, т.е. примерно на треть возможностей. А отсюда лучший температурный режим и долговременность использования (все же они дороговаты).
Продолжение следует...

Добавлено спустя 29 минут 33 секунды:
Техническое задание для следующей модификации было следующее:
1. Равномерное освещение по всей длине - это для растючки
2. Сделать его более компактным - это для жены.

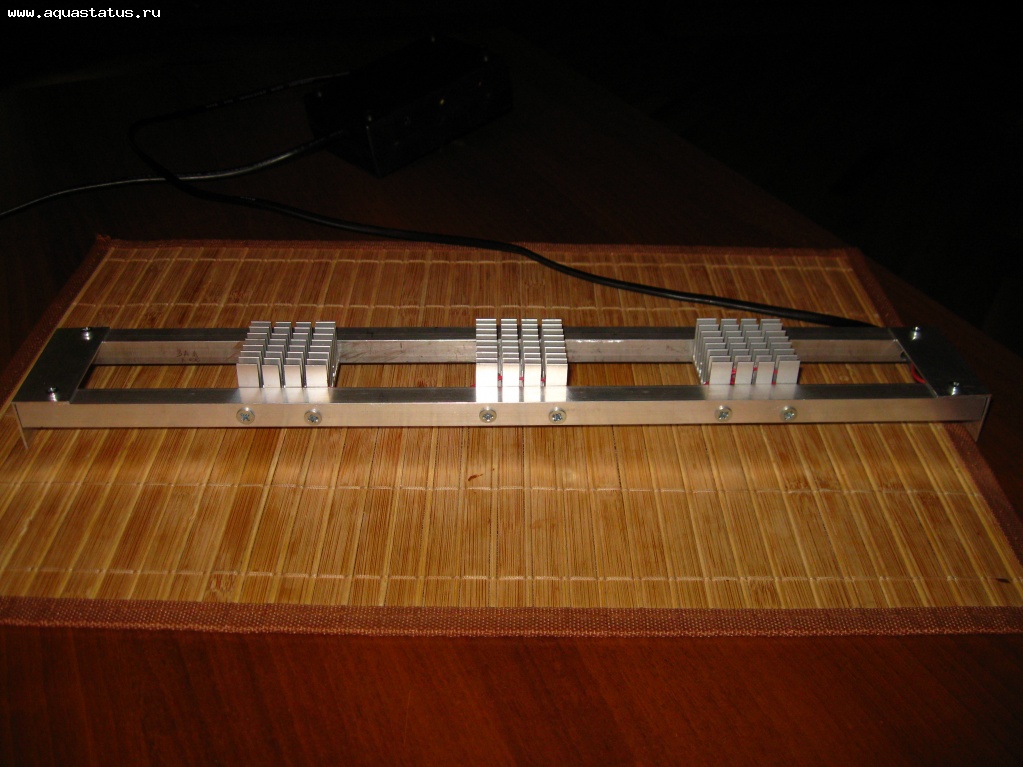

Покумекав, собрал вот что

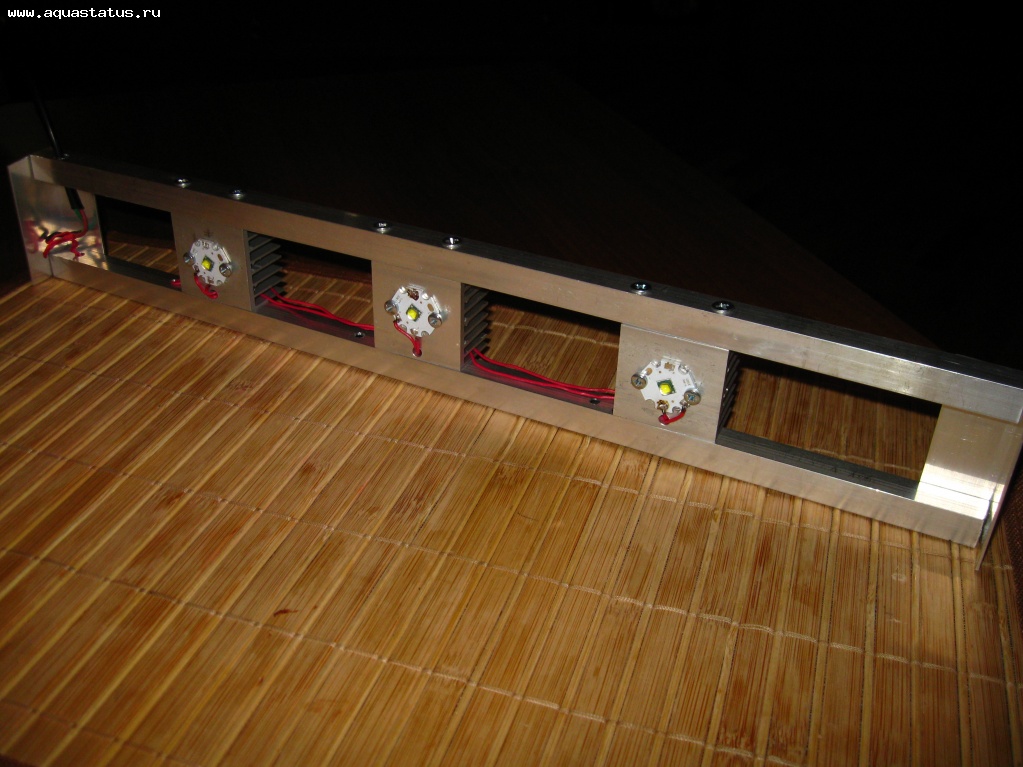

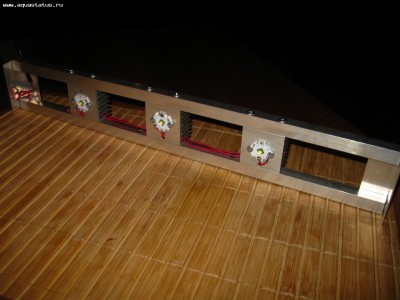

Профиль - от демонтированного предыдущего "Амано". Радиаторы - купил на развале радиорынка по 30 руб. Диоды те же, XML. И драйвер, есс-но, тоже. Параметры цепи сохранены (1000 мА, 8,9 В).

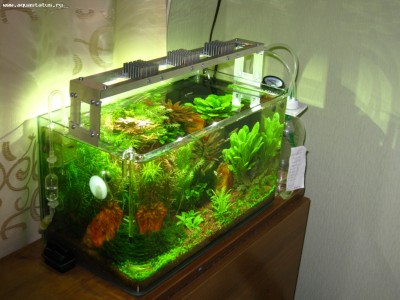

Вот так оно сидит на акве

Радиаторов вполне хватает для пассивного рассеивания тепла (Т кристалла ок.50, Т радиатора 33-35). Кулеры по-этому не ставил.
Следующий этап - это 100 литров. Но там я планирую более крутой подход: рассветы/закаты и терморегуляция (и вкл/выкл СО2) при помощи контроллера Arduino, который уже осваиваю.
ЗЫ.Критика, замечания и предложения приветствуются. Я только набираю опыт работы с ледами, поэтому это пойдет на пользу.

[Metal Metal Старейшина]

Какой ардуино осваиваете?

[рыбомор рыбомор Посетитель]

Ардуино UNO. Пока из дополнительных модулей у меня есть блок из четырех реле. Жду с e-bay часы реального времени и лэд-дисплей. Диммирование светодиодов планирую при помощи низковольтных драйверов MW LDD(H), утро-вечер нейтральный или теплый белый, а основной свет - холодный белый. "Синюю луну" - еще подумаю, нужна ли, разве что для декоративного эффекта. Термоконтроллер планирую на будущее, и скорее не для обогрева (грелки не имею вообще), а охлаждения, летом вода в наших теплых краях до 30-32 греется иногда.
Но это пока теория. На практике учусь писать простейшие проги, типа мелькания диода или его плавного вкл/выкл. Пока только 2 недели упражняюсь, если время есть...

[Metal Metal Старейшина]

Мне часики уже пришли, жду ардуино. Заказал две модельки мини атмега и мегу.
Два дисплея и много всякой фигни, с телефона не написать, не ссылки дать.

Вот тут немного есть: Светодиодный светильник для морского аквариума на 30 литров

Для начала попробую самую слабую, сделаю на 300л аквас простенький контроллер. А там как понравится)

[il.prohorowi4 il.prohorowi4 Свой на форуме]

Если делать иммитацию, то желательно с фазами, и не синим светом, а рассеным нейтральным (у луны свет 4125-4200 Кельвинов). Рассеять свет можно матовым стеклом или оргстеклом. Дно должно быть еле видно. Если по уму сделать, может повлиять на размножение

[LampCos LampCos Свой на форуме]

А там как понравится)

Понравится :a_g_a:

Добавлено спустя 3 минуты 13 секунд:

Два дисплея

это к одной платке или к двум

[Metal Metal Старейшина]

это к одной платке или к двум

К двум. Один маленький, второй большой.

[LampCos LampCos Свой на форуме]

Вообще Ардуинка, конечно классная штука. У меня свет на ней сделан, если кто видел фотки в моей теме, то там виден экранчик от нее. К примеру возможности такие: 8 независимых каналов управления, 3 температурных датчика с привязанными радиаторами, 6 ключей управления и пр. Это так вкратце. А если еще знать как все на языке программирования это все делается, так вообще все что угодно делается.

[Metal Metal Старейшина]

Расскажи про свой ардуино плиз.

[финн финн Житель]

А если это сделать на контроллере, который я описал в отдельной теме, то и изобретать и дополнять ничего не надо. И проги с компеляцией тоже не нужны- есть готовая операционная оболочка с ручной установкой параметров. Вот только ШИМа там нет.

[LampCos LampCos Свой на форуме]

А если это сделать на контроллере, который я описал в отдельной теме, то и изобретать и дополнять ничего не надо. И проги с компеляцией тоже не нужны- есть готовая операционная оболочка с ручной установкой параметров. Вот только ШИМа там нет.

в шиме вся фишка
да и за 100 евриков ардуинка с экранчиком и шилдом лучше смотрится, да и подешевле немного: 21+17+47=85 баксов, еще и на драйверы немного остается

[LampCos LampCos Свой на форуме]

Расскажи про свой ардуино плиз.

По просьбам.
Аквариум стоит более 20 минут в одиночестве, имеем ScreenSaver

Подходим, тыкаем пальцем в экран (он же ведь тач-скрин) и получаем такую кртинку

здесь отображается текущая мощность светодиодов по каналам, как столбиком так и в процентах внизу. Фаза луны, привязанная к календарю, и сообщения о температуре (у меня горит ошибка, так как отключен пока датчик температуры воды, думаю как заизолировать, а может быстрее с Эбея придет готовый). Также выводится сообщение о включении либо грелки либо чиллера в зависимости от температуры воды и настроек

В целом первоначальное меню выглядит так

Здесь:
1. Температура воды - уже показал выше
2. Тест ледов - прогон всего цикла с 120-х скоростью, поканальное изменение интенсивности, причем временное, потом сбрасывается опять к программе, и настройка 4 готовых пресетов (левый нижний угол), что как раз и показано на основной заставке, у меня есть пресет просто белый, чисто для быстро посмотреть что делается
3. Настройка каналов в отдельности, то есть задание программы света. Все в итоге вглядит такими кривыми

суть настройки - разбивка часа на 15 минутные отрезки

и уже выставляя проценты по этим интервалам получаем итоговую кривую.
Все очень просто: если соседние интервалы различаются на 5 процентов, то программа сама прямолинейно увеличивает/снижает яркость за 15 минут на 5 процентов. Здесь есть небольшое НО: ШИМ 11 бит, значит всего 2048 значений яркости диода может быть, здесь все в 100% шкале, значит 1%-20 единиц ШИМа. То есть в некоторых случаях в зависимости от настроек, яркость будет идти если 5% интервал (это 100 единиц) на 15 минут, по 1 единице каждые 9 секунд. Для глаза вообще не заметно, только на старте, когда включается 1%, дальше после 55% глаз уже не замечает прибавление яркости
4. Настройка собственно самого контроллера: дата, как луну отображать, как часы, в чем градусы выводить и так далее, всего 4 страницы (сфоткать не получилось сели батарейки), но скажу, что настроек достаточно
Пример, настройка температуры охлаждения радиатора

на два вентилятора, точнее на два датчика, сам пока использую один (у меня кстати при 60% загрузке 30 диодов XTe - температура около звезды 44 градуса при закрытой крышке акваса и 12200 оборотах вентилятора при высоте профиля радиатора 20мм вместе с 4мм подошвой, буду добавлять карслосона)
Вкратце как то так

[il.prohorowi4 il.prohorowi4 Свой на форуме]

Это и есть Jarduino, только не понятно, какой версии

[LampCos LampCos Свой на форуме]

Это и есть Jarduino

Это НЕ Джардуино, это переработанный Джардуино процентов на 99. Это Версия одного из участников морского форума Аквалого и рифцентрала, но идея Джереми, никто не отрицает
