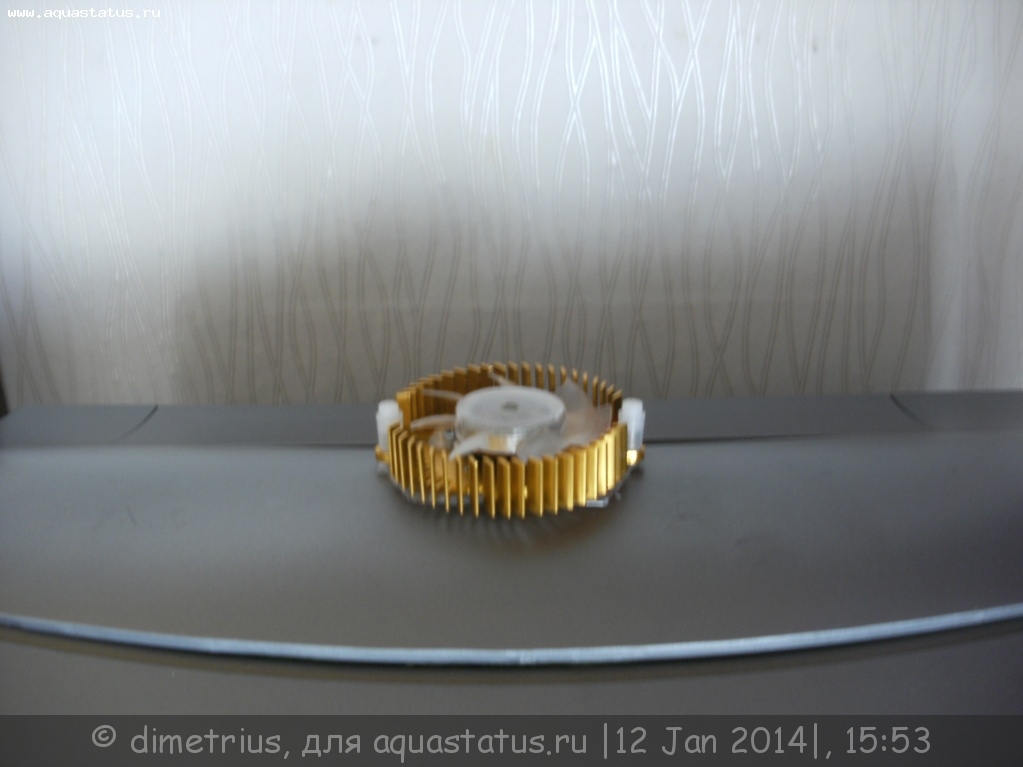

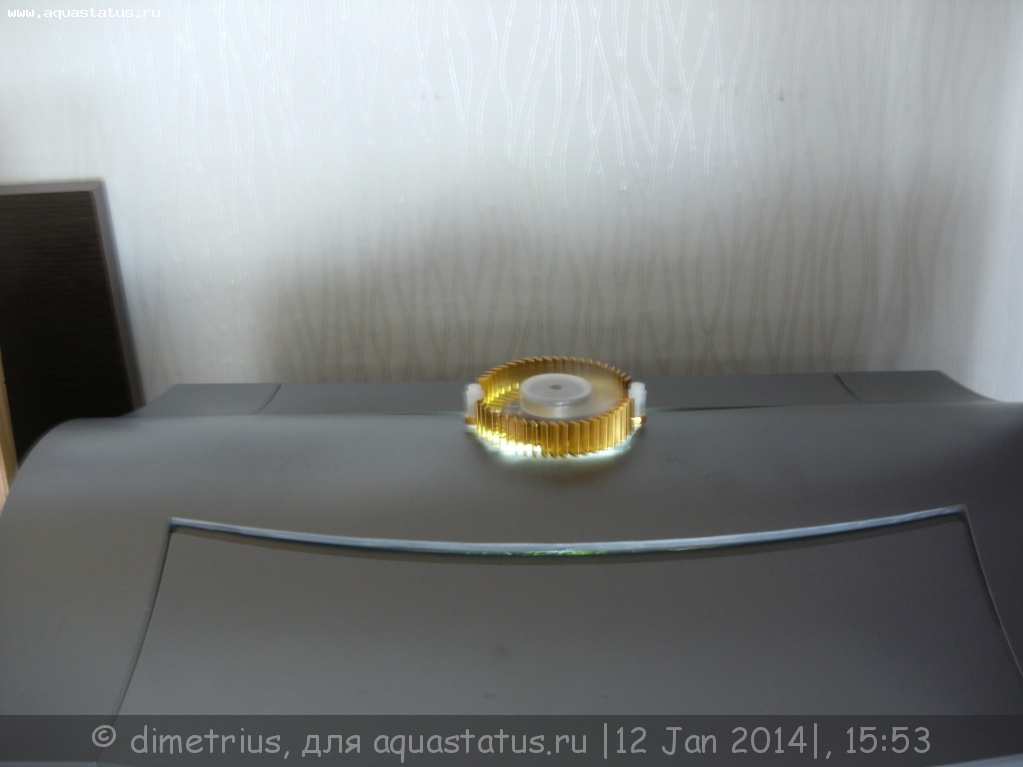

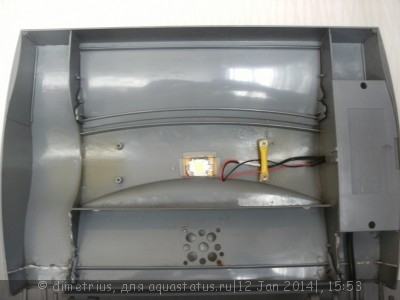

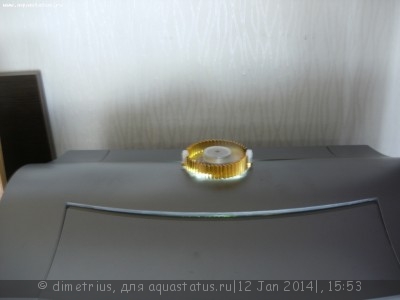

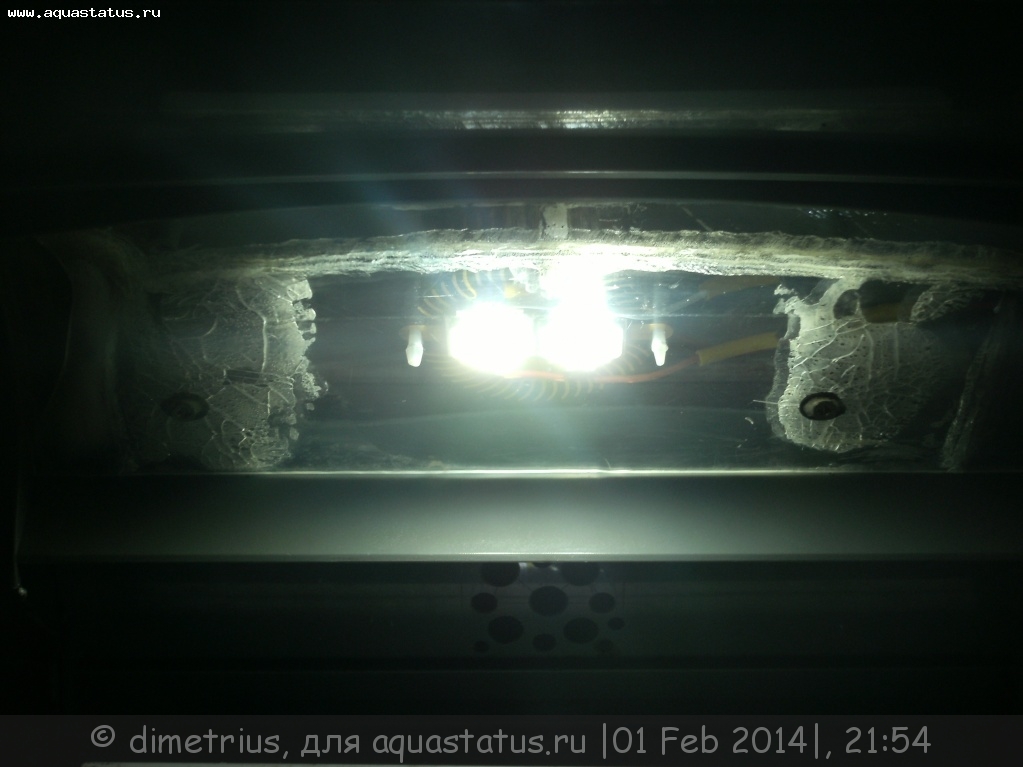

Поигравшись с имеющимися в наличии радиаторами и кулерами приобрёл китайскую матрицу 10 Вт и драйвер, термопасту и самый слабомощный кулер с радиатором для видеокарты. Первоначально хотел использовать пассивное охлаждение (без вентилятора), но довольно громоздкий радиатор никак не добавлял эстетики, по этому сделал с вентилятором, просто "короновал" крышку :hi_hi_hi: . Подробно описывать процесс не буду, по фото всё видно.
Так как я похоже являюсь "первооткрывателем" подобных матриц на нашем форуме, то хочу особо заострить внимание последователей на очень часто встречающейся ошибке - большинство самодельщиков не жалеют термопасту и мажут её толстым слоем, полагаясь на принцип - "кашу маслом не испортиш" и думая что чем больше - тем лучше. Но это не так, термопаста должна заполнить только микронеровности поверхностей и слой пасты должен быть как можно тоньше, только так можно добиться наилучшей теплопередачи. Мазать поверхности не нужно, тем более обе поверхности, так при соединении теплообменных поверхностей остаются микропузырьки воздуха не способствующие теплообмену. Термопасту следует наносить не большое колличество на центр одной из деталей и затем плотно прижать к другой сопрягаемой поверхности пока они не соприкоснутся. Вылезшие по краям излишки пасты следует удалить. Необходимо следить что-бы наши соединённые детали не двигались относительно друг друга в процессе сборки иначе теряется плотность посадки и может попасть воздух. Если это произошло - не поленитесь, снимите деталь и повторите операцию сначала, предварительно удалив старую пасту с поверхностей. :dr_ink:
