Автоподмена

dimetrius12 июл 2013, 21:26 6073

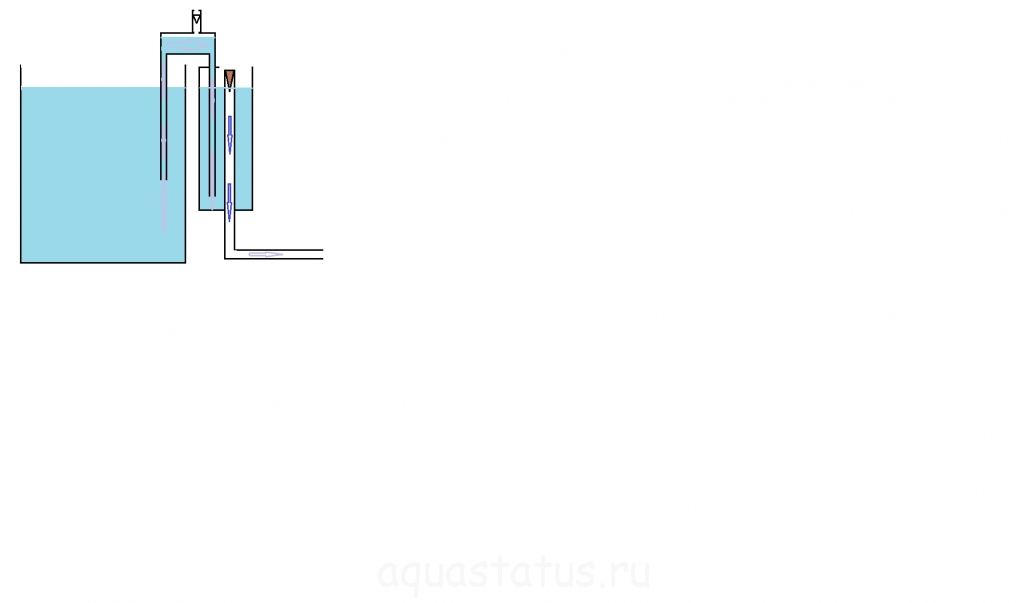

От лени и безделья родилась такая идея - установить 20 литровый аквариум на автоподмену :-): основанную на таком узле слив/уровень

Какие будут коментарии. :dr_ink:

Ю.В.12 июл 2013, 21:32

Со сливом понятно. Что с заливом? В чем "авто"? Ты протоку имеешь в виду? Или разовые подмены, но в автоматическом режиме?

Добавлено спустя 55 секунд:

dimetrius От лени и безделья

От лени и безделья делают друидские аквариумы. А протоки делают из любви к высоким технологиям :-)

dimetrius12 июл 2013, 23:14

Мысль такая - помпа тупо по таймеру качает воду из канистры в аквариум, а такой слив позволит держать воду в аквариуме на одном уровне без риска завоздушивания перелива и опустошения аквариума если кончится вода для заливки. Скорее это будет именно подмена а не протока (в этом случае нужна постоянная подача воды, без водопровода это практически не реально, вариант с канистрой выше аквариума не рассматриваем :-): ). Что не учёл?

Добавлено спустя 25 минут 52 секунды:
Для исключения вопросов типа - "зачем городить такой самп рядом с наником" скажу сразу - этот узел имеет размеры трубки в 16мм диаметром и на высоту/половину высоты аквариума. :-):

Ю.В.12 июл 2013, 23:17

Принципиально проблем не вижу. Городи :-)

dimetrius12 июл 2013, 23:23

Ну вот, теперь думать где помпу брать :ps_ih:

Ю.В.12 июл 2013, 23:52

...
:-) :-) :-)

dimetrius12 июл 2013, 23:57

Да лана, грешно издеваться над убогим. Есть у меня помпа которая в горлышко канистры входит (и выходит :hi_hi_hi: ) на напряжение от 6 до 12 В. и производительностью до 900л/ч. ::yaz-yk:

serj97313 июл 2013, 00:15

Нафига тебе помпа, таймер - делай реально протоку, но на капельнице :smu:sche_nie: забыл, у вас с энтим трабл

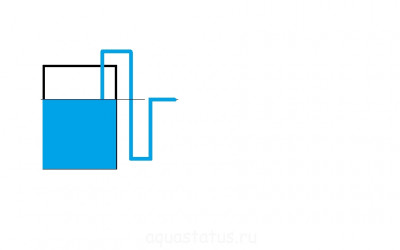

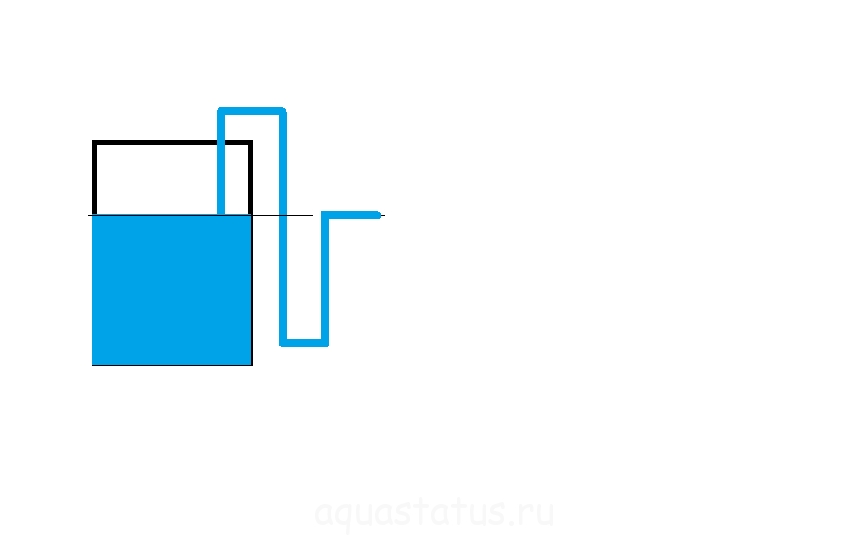

Ну, либо на тонкой трубочке - просто врежь в водопровод переходник - и пусть капает - а слив верный, только можно еще упростить - поднять просто трубку на уровень воды - и пусть стекает - ну, типа

dimetrius13 июл 2013, 00:37

1- До ближайшего источника воды нужно проложить около 20 метров трубы, для 20-ки это маразм :-)

serj973 поднять просто трубку на уровень воды - и пусть стекает

2- такой слив как на твоей схеме завоздушится после малейшего попадания воздуха и остановится (в воде есть некоторое кол-во газов которые будут скапливаться в верхнем колене) или не остановится пока не вытечет до уровня трубки в аквариуме, со всеми вытекающими :-):
Разрыв просто необходим, да там и упрощать-то нечего :nez-nayu:

serj97313 июл 2013, 09:30

dimetrius проложить около 20 метров трубы

20м силиконовой трубки 5мм это дорого? Скажем, у меня все аквы питаются одним, вынесенным из дому мощным компрессором - так тише гораздо.
Да и на слив трубку все равно тащить, к тому-же, по твоей схеме, гораздо более толстую.
А городить огород с помпой, дополнительной расходной емкостью, разве проще? Да и ценность - "лень" пропадает - надо-же воду в канистру заливать?

dimetrius завоздушится после малейшего попадания воздуха

А откуда ему попасть? Те, что есть в воде, никогда не будут испарятся в закрытую емкость - в самом деле, газ в таких местах(если он есть, конечно) растворяется в воду - тому куча примеров в жизни сантехников.
Да и наших примеров с компрессорами хоть отбавляй - там вообще в начале процесса воды нет. А в случае непрерывного процесса, так вообще говорить не о чем.

dimetrius или не остановится пока не вытечет до уровня трубки в аквариуме, со всеми вытекающими

Эту фразу я не понял - имеешь в виду, вытечет до низу, если в акве трубка до низу? - Нет, вытечет до уровня обрыва трубки - я не зря расположил на одном уровне воду в акве и конец трубки - как не расположи, так и будет совпадение уровней - опустишь - вытечет до нового совпадения.
ЗЫ, еще, в твоей схеме мне клапан в подающей трубке не понятен - заливаться-то как будет? Или это не клапан, а стрелка? Тогда слив совсем не понятен, и что мешает воде обратно в канистру вернуться? Я вижу работу твоей системы так - включаешь насос - идет наполнение до уровня трубки, а в акве оно продолжается, насос выключился - идет слив в канистру, до тех пор, пока в "сампе"(это быстро, так как он мал) вода не кончится - процесс встал. Либо ты чего-то не дорисовал/недосказал.
ЗЗЫ Как не думал, выходит, нужен клапан в канистре, до насоса.

dimetrius13 июл 2013, 11:26

serj973 20м силиконовой трубки 5мм это дорого?

serj973 на слив трубку все равно тащить

Нет Серёж, не дорого, а достаточно геморойно.

serj973 А откуда ему попасть?

Я сам с протоками дела пока не имел, но на просторах инета частенько об этом пишут.

serj973 в случае непрерывного процесса

Процесс будет цикличен, так как это "подмена" а не "протока"

serj973 до уровня обрыва трубки

Вот тут пошли сплошные недопонимания :-): , я не понял - что у тебя на схеме разрыв, ты не понял - что то что вы называете САМП, на моей схеме это просто сифон. Нарисован только слив, залив не стал рисовать. Клапан на схеме - только в верхнем колене, для удаления возможных завоздушиваний. Второй треугольнил на сливной трубке - не правильно нарисованный косой срез на трубке (он и не нужен в принципе).

serj97313 июл 2013, 13:10

dimetrius Клапан на схеме - только в верхнем колене, для удаления возможных завоздушиваний.

Как он работает?

dimetrius что у тебя на схеме разрыв

Где?
Видимо, ты не понял - там просто схема сообщающихся сосудов, где один из них - сам шланг - как реализовать - вопрос другой - самое простое - врезать тройник на уровне.
ну типа

И больше ни одной детали.

dimetrius а достаточно геморойно.

Так а слив у тебя куда? В чем разница - тянуть один или два шланга? Ну если конечно у тебя есть место, где нет водопровода, но есть канализация.
А если слив то-же в тару, то в чем преимущество перед обычной подменой?

Ю.В.13 июл 2013, 13:27

Дим, а сброс воды куда? В смысле, канализация где?

dimetrius13 июл 2013, 14:35

Слив и залив в канистры, смысл затеи - моя забывчивость и частый недостаток времени на обслугу. А канистры опустошить/наполнить можно в любое время и много быстрее чем возиться с аквариумом. :smu:sche_nie:
В принципе почти всё уже готово. :-):

Roman13 июл 2013, 20:21

Дима, твоя схема это типичный давно известный перелив Тюнз.

Схема Сергея с тройником тоже рабочая, но реализовывать её надо с защитой от завоздушки (в верхнюю точку тройника врезается перевернутая емкость). Лет 10 назад именно по этой схеме у меня работала протока. Проблем не было но некрасиво - была спрятана за шторой )

OLAGA13 июл 2013, 20:44

К этому устройству бы еще прикрутить автосифонку грунта!

bosmat14 июл 2013, 02:13

:pri_vet:-:
Помню ты все протоку собирался делать :dr_ink: ,(потом духом пал) вот "причиндал" может поможет :dr_ink: .

dimetrius14 июл 2013, 11:41

Это хороший вариант, но для меня не выполнимый (надеюсь "пока"). А зачем два водозаборника?

Добавлено спустя 5 минут 38 секунд:
Вот мой вариант :mi_ga_et:

dimetrius15 июл 2013, 01:01

Система собрана и запущена на 1 литр в сутки.

Из оборудования в аквариуме добавились поплавок микрика (слева) и белая трубка (справа)

Общий вид

Система работает по циклу - заливает 0,5л - сливает 0,5 - заливает 0,5 - сливает 0,5
Такой режим обусловлен большой производительностью помпы (не стал сильно душить) и применением мех. таймера с минимальной установкой 15 мин.

dimetrius21 июл 2013, 16:29

Прошла неделя, отчитываюсь.
Система работает без каких либо проблем. Заменил заборную трубку на бОльшую по диаметру (была 3мм в тройнике, сейчас 5мм), тройник заменён на кран-тройник, в место шприца установлена подкачивающая помпа от утюга.
