Блок таймеров для аквариума

[YuriyZ YuriyZ]

Для автоматизации включения потребителей (свет, СО2, аэрация) решил сделать блок управления.
Таймеры http://www.buyincoins.com/item/16354.html (работают от 220В, коммутируют нагрузку 10А, поддерживают 17 событий, программа по дням недели, есть встроенный литиевый аккумулятор для сохранения настроек)
В качестве корпуса взят прямоугольный вентканал (термостоек, не поддерживает горения, достаточно плотный пластик):

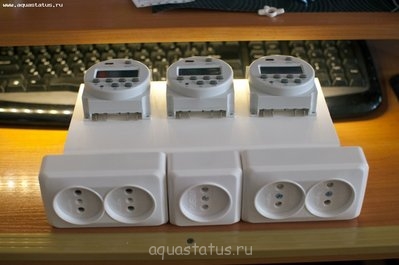

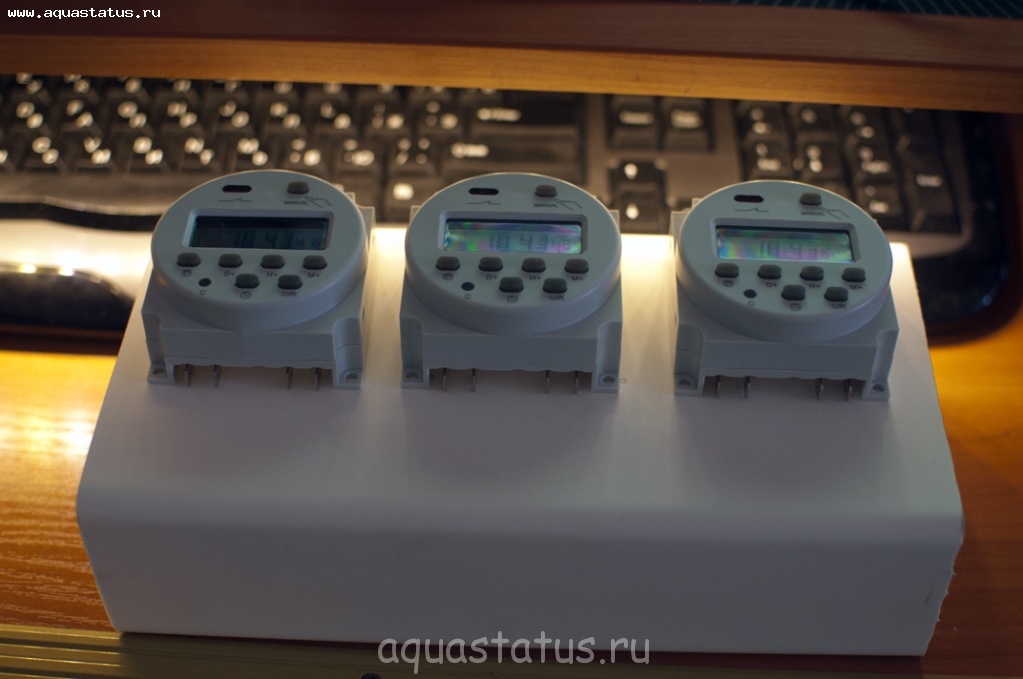

Управление на 3 розетки:

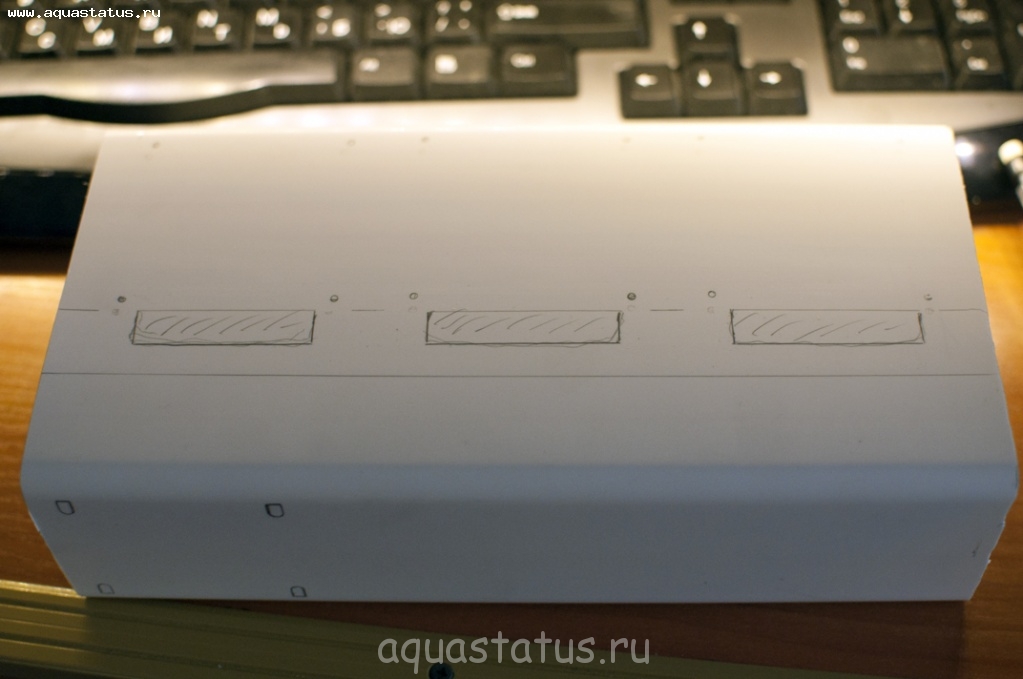

Разметка для выпиливания:

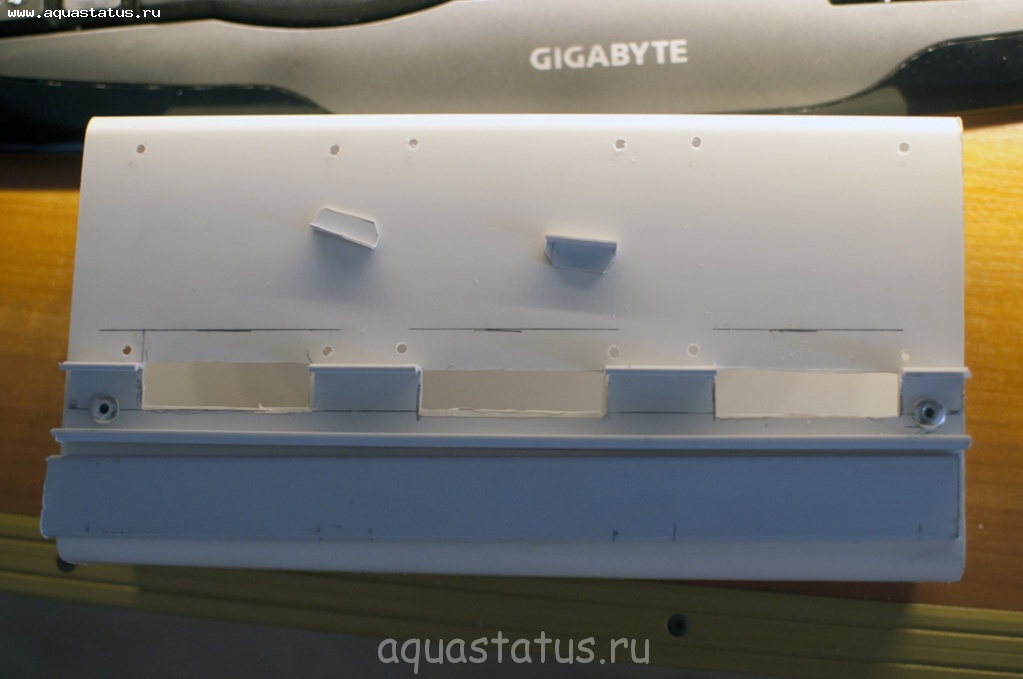

Защитная планка для клеммных групп:

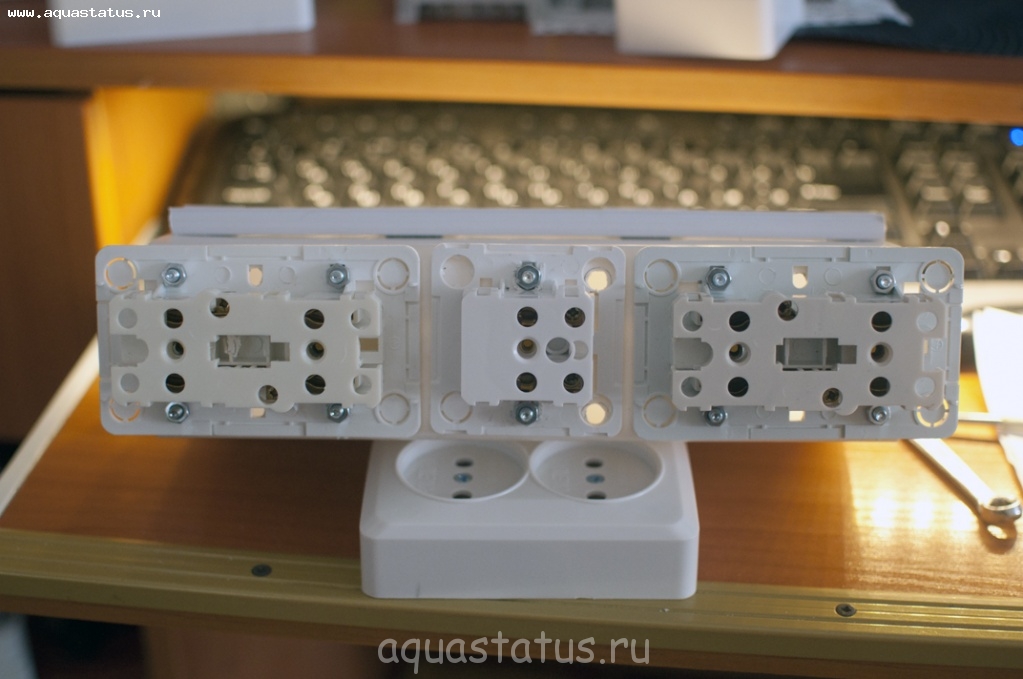

Крепление блока розеток:

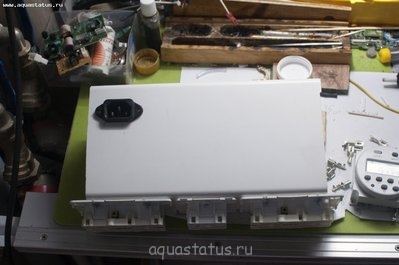

Для удобства подключения блока- питание через разъем.

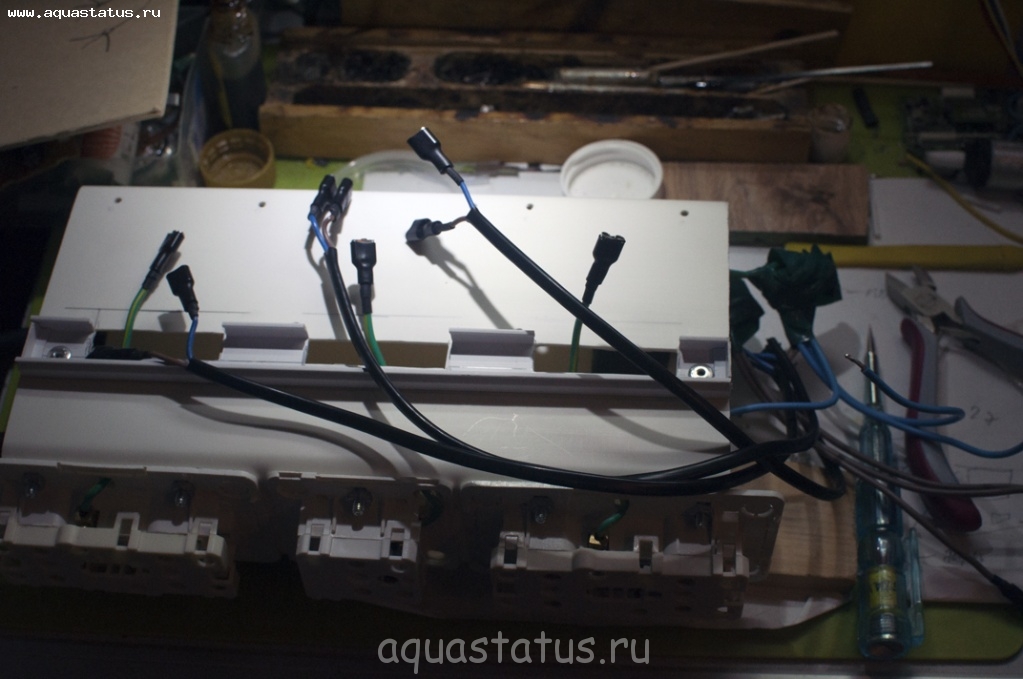

Все разъемы через клеммы. Внутренняя разводка- 1,5мм2 (на всякий случай)

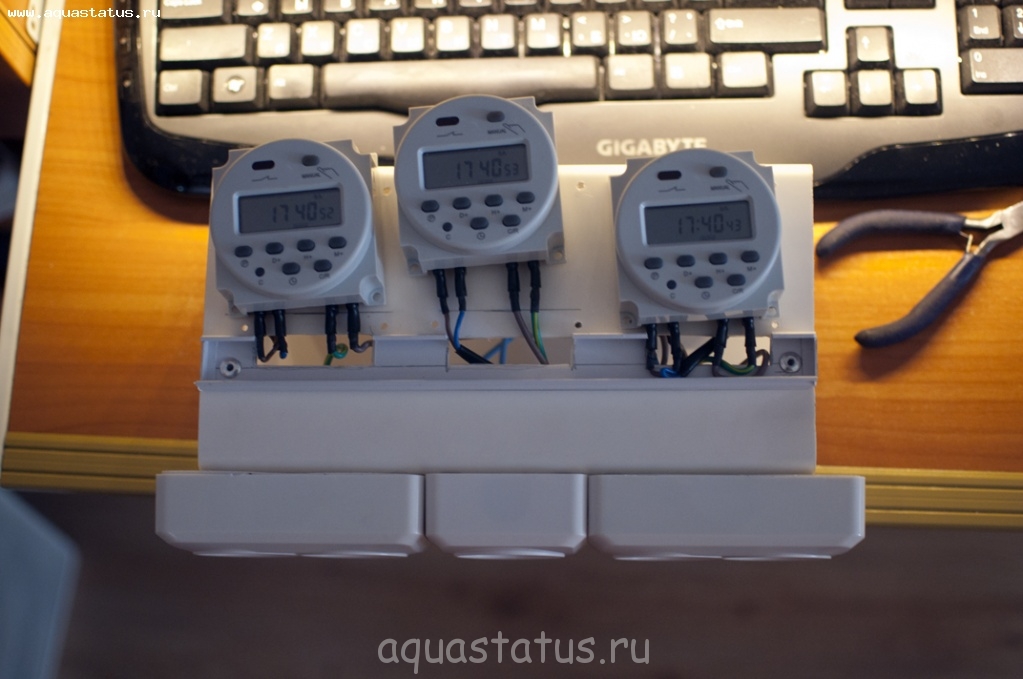

Присоединяю таймеры и проверяю- все работает.

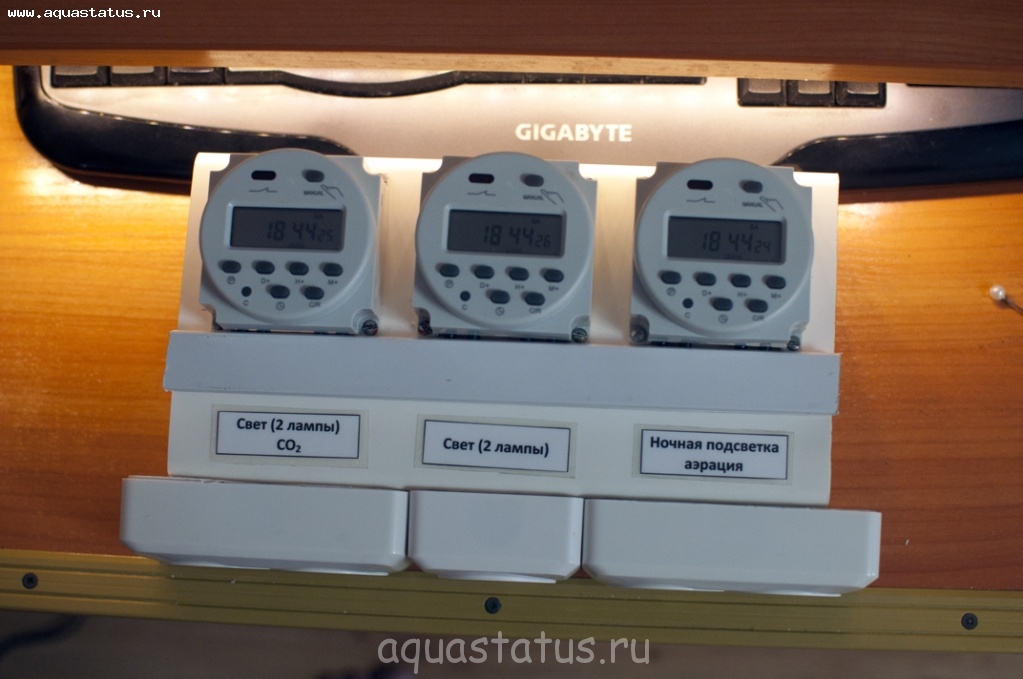

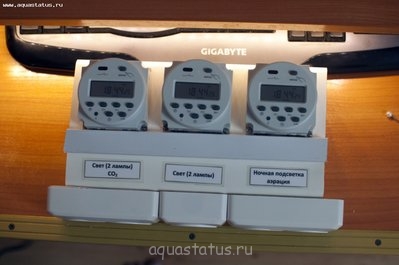

Для удобства добавляю надписи и программирую таймеры

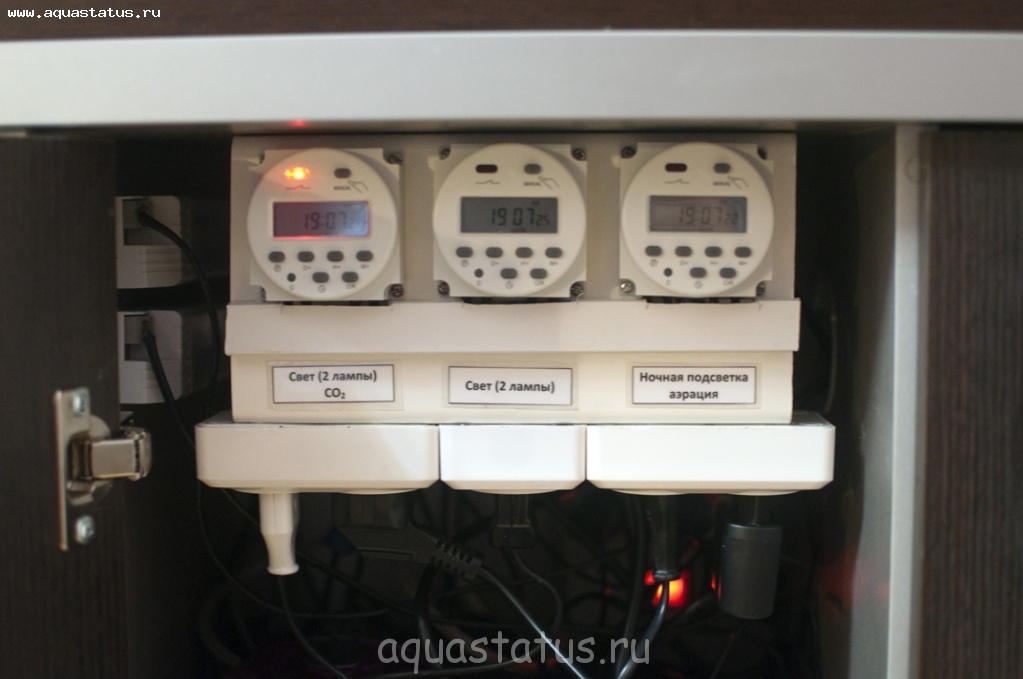

Блок управления на месте. Теперь нет проблем- все по расписанию :-):

[bosmat bosmat]

Автору респект, но только для чего все это паять и ваять (за частую простым аквариумистам, это просто не возможно) проще взять нормальный таймер, воткнул в него тройник (сразу три выхода, и не надо болеть за сечение провода и.т.д.) . Надо больше, повторил тоже самое и со вторым и третьим таймером.

[dimetrius dimetrius]

проще взять нормальный таймер

Да Андрей, проще, но в плане эстетики и удобства обслуживания в дальнейшем - мой голос за топикстартера. :dr_ink:

[YuriyZ YuriyZ]

но только для чего все это паять и ваять (за частую простым аквариумистам, это просто не возможно) проще взять нормальный таймер, воткнул в него тройник (сразу три выхода, и не надо болеть за сечение провода и.т.д.)

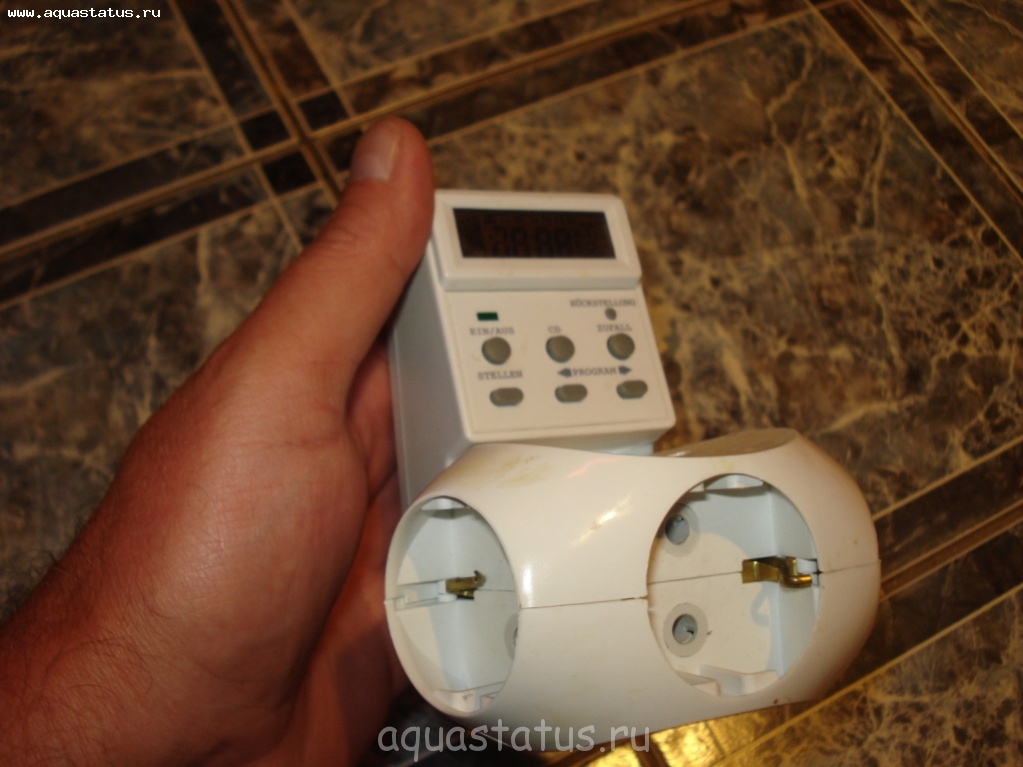

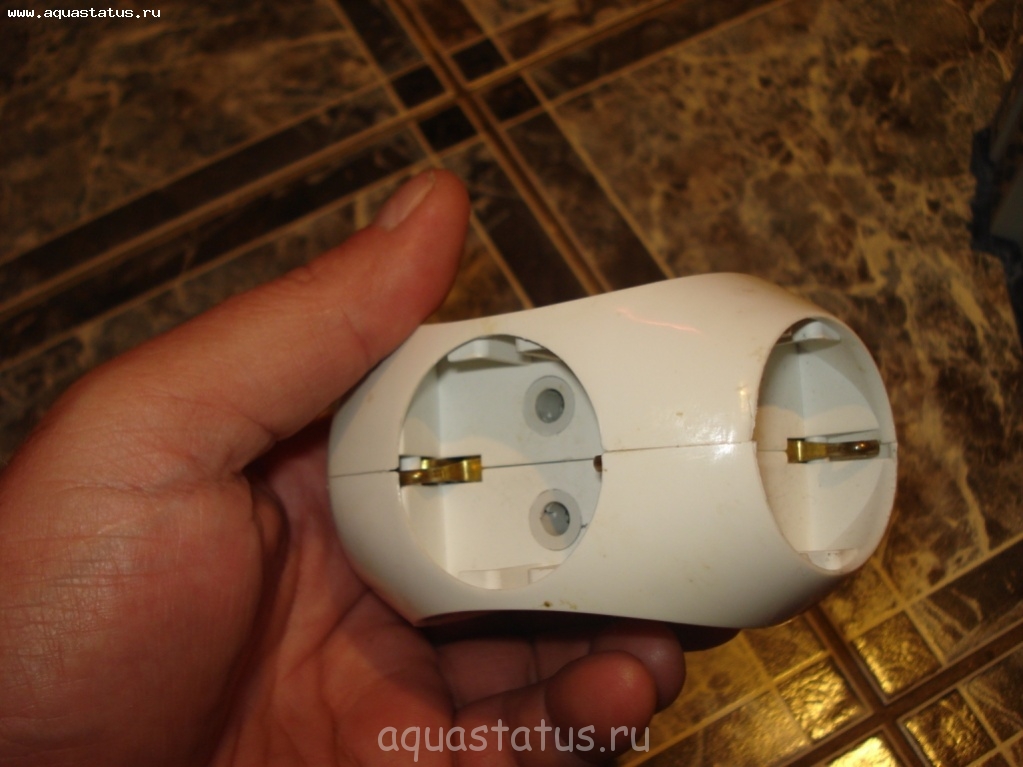

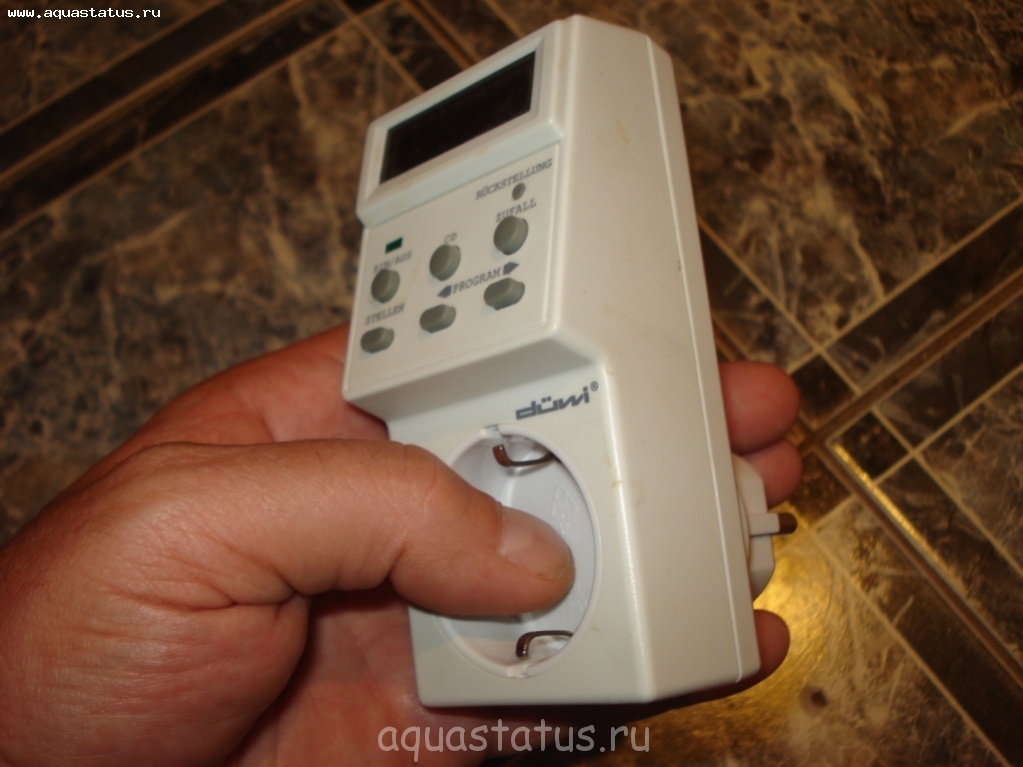

Такие таймеры довольно таки громоздки + тройники.

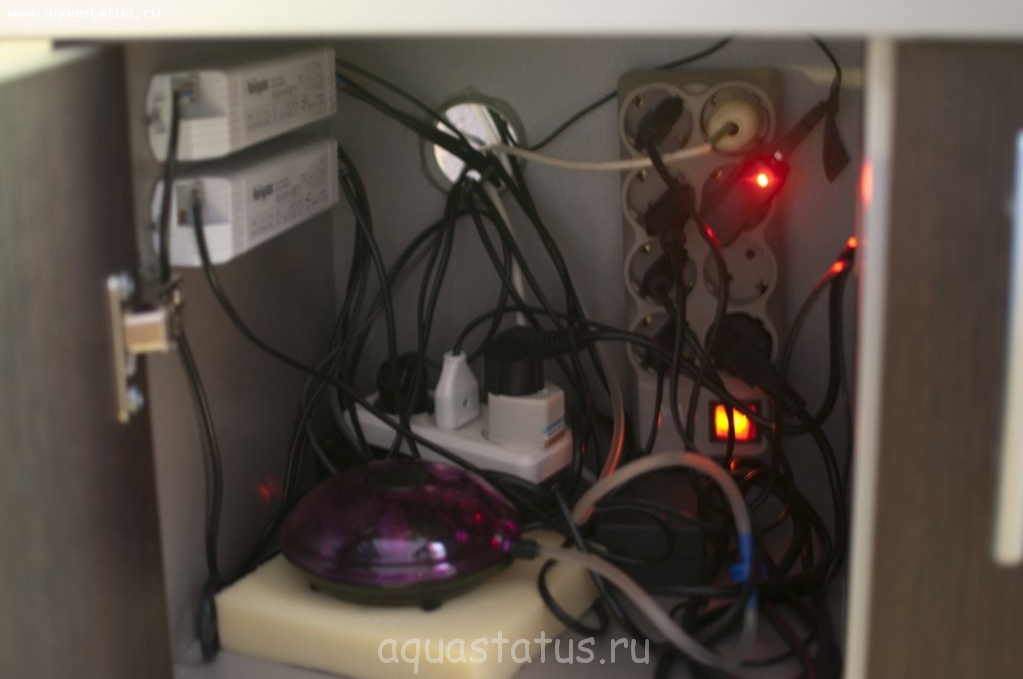

Тумба у меня не позволяла их разместить:

Ибо неотключаемых потребителей много. А таймер занимает 2 места.
А сечение провода- для вящей безопасности (хотя реально потребление не дотягивает даже до 1 ампера).
ЗЫ А насчет паять и ваять- не использовалось ничего экстраординарного- клеммы продаются в магазине автозапчастей, венткороб- в стройматериалах. :-): Единственное - таймеры, но источник указан. Шлют по всему миру :-):

[bosmat bosmat]

Да Андрей, проще, но в плане эстетики и удобства обслуживания в дальнейшем - мой голос за топикстартера. :dr_ink:

Ну если эстетика то мне проще купить (со своими крюками :-): ), а автору еще раз респект :co_ol: :dr_ink: .


http://www.ebay.com/itm/Digital-Aquariu ... 0853836419

[Roman Roman]

Народ, а кто-то использовал таймер по ссылке Андрея выше?
Хочу прикупить. Как он в работе и настройке? Всё удобно?
