СО2 генератор Дмитрия - стр. 3

[Ю.В. Ю.В. Старейшина]

Игла на впрыске только уменьшит подачу

И скорость подачи в т.ч.

я где-то в твоей теме описывал свои игры с мелом и уксусом разной концентрации, не помниш какая дала самую бурную реакцию? 30%?

Не помню, Дим))

[dimetrius dimetrius Житель]

И скорость подачи в т.ч.

Нет, не с моим дозатором. В нормальных дозаторах происходит так - всасывание, впрыск, ожидание. В моём - впрыск, всасывание, ожидание. Понимаеш?

[Ю.В. Ю.В. Старейшина]

Ну, начни с разведения.
Кроме того, попробуй свой мел с содой смешать. Логика такая- растворимость соды около 8%. Находясь в растворе, она будет реагировать с остатками кислоты. По мере прохождения впрысков, будет потихоньку растворяться из смеси мела с ней. Попробуй. Если эффект будет, то можно будет поиграться с соотношением в смеси.

[dimetrius dimetrius Житель]

Я это и имел в виду, когда описывал второй вариант, только думал не смешивать, а насыпать сверху. Тогда получится путь прохождения кислоты через три слоя - мел, сода, раствор.

[Ю.В. Ю.В. Старейшина]

Ну, раз мысли двух достаточно опытных "генераторщиков" сошлись, то действуй :-)
Слоями, думаю, не получится- скорее всего механически вымоет и в результате, опять-таки получишь смесь. Я бы сразу смешивал))

[dimetrius dimetrius Житель]

Разбавил кислоту примерно до 50% и заменил мел на адскую смесь, мел и сода поровну.
Интересную вещь заметил - при использовании соды карбонат полностью (или почти) растворяется в воде или выпадает в осадок, а с мелом образует пористую корку насыщенную пузырьками газа и плавающую на поверхности.

[Ю.В. Ю.В. Старейшина]

Ты нифига не экспериментатор! :-) Ну кто ж меняет все сразу. Параметры ну :hi_hi_hi: жно менять по очереди, чтобы понимать что на что и как повлияло!

[dimetrius dimetrius Житель]

Всё правильно, кислота и так слишком концентрированная была, буду снижать до 30%.

[evrojox evrojox Свой на форуме]

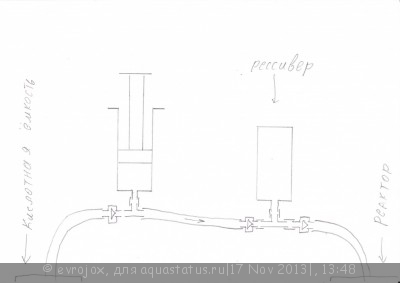

Вашу идею Вы донесли ясно, и задали вопрос о пороге в 0.2 бар. Дмитрий, поймите, у 20мл шприца d поршня около 19мм, отсюда площадь 2,83 квадратных см. Если Вы хотите поднять давление в генераторе до 1.5 бар то усилие на штоке шприца составит 4.2 кгс, плюс добавте сопротивление клапана и самого шприца. Я думаю что 5 кг для толкателя многовато. У 2мл сопративление будет 0.9, а инсулинового 0.3кгс. Просто придётся чаше подавать соду. И воздушная прослойка для авторегуляции здесь не в помощь. Для стабилизации я бы предложил рессивер с воздухом по такой схеме(можно его разместить и в реакторе)

. Контроль давления осуществлять либо (экспериментальным методом) частотой включения дозатора, либо системой антиразгона.У вас интересная идея и мы стараемся вам помочь.Удачи. :dr_ink: Если запатентуете, не забудьте о нас. В споре рождается истина. :-)

[dimetrius dimetrius Житель]

Евгений, прослойка воздуха в шприце и предложенный тобой рессивер - в принципе одно и то-же, они делают одно дело. Но сделав прослойку в шприце мы избавляемся от ненужных соединений на рессивере, пойми, это одно и то-же. Уменшив шприц, да, мы уменьшим сопротивление, если необходимо поднять давление - а силёнки дозатора это не позволяют, но в моём случае в этом нет нужды, я просто высказал свою догадку (правильную) о взаимосвязи колличества воздуха в шприце (или в рессивере) и пороге максимального давления в системе.

Контроль давления осуществлять либо (экспериментальным методом) частотой включения дозатора, либо системой антиразгона.

Зачем? Нужно максимально упростить систему не в ущерб работоспособности, а ты предлагаеш её ещё усложнить и получить то что уже и так имеется. :-):


Кстати о дозаторах, систему работающую по этому принципу сделать совсем легко, даже без какого либо дозатора. Где-то проскакивала схема в которой подача кислоты осуществлялась при помощи компрессора. Обычное давление аквариумных 0,2-0,3 бар (есть и мощнее), если вместо дозатора поставить компрессор для поддержания давления в кислотной бутылке на этом уровне и оставить обратный клапан в содовой, то мы получим упрощённую систему работающую по тому-же принципу с рабочим давлением тех-же 0,2 - 0,3 бара. Нужно только сделать в пробке кислотной бутылки отверстие для постепенного сброса давления (например просто проколоть иглой), это нужно для остановки системы после выключения таймером.

Добавлено спустя 13 минут 54 секунды:

и задали вопрос о пороге в 0.2 бар

Я не задавал вопрос о проблеме с порогом :-): , как его повысить до максимальных возможностей дозатора я уже писал - достаточно просто уменьшить колличество воздуха в шприце, и если этого будет недостаточно - как ты и сказал, уменьшать шприц и играть с частотой включений.
Это зависит от конкретных требований к давлению, зависящему от используемого реактора. Например - зачем разгонять систему до 2 бар если используется активный реактор или колокол. :dr_ink:

[evrojox evrojox Свой на форуме]

Я не задавал вопрос о проблеме с порогом :-): ,

Наверно я неправильно понял это

Мысль первая - по какой-то причине мне не удаётся разогнать генератор на давление выше 0,2 бара. Долго думал и надумал, дело в моём "пневмонасосе", не в слабомощном приводе, а именно в расположении тройника относительно шприца, точнее в разнице коэфициента сжимаемости воздуха и жидкости.

.Поэтому высказал свои идеи для высоких давлений. В остальном с вами согласен. Желаю довести ваш генератор до "ума", тема интересная буду следить, а может и построить. :dr_ink:

[dimetrius dimetrius Житель]

Для высоких давлений есть прекрасно работающий Генераторы СО2 Юрия-TPV - конец браге., но при больших объёмах появляются "свои тараканы" для решения которых есть свои методы (дросселирование, антиразгон и т.д.).
Я, если вы не заметили, всегда старался использовать как можно меньшее давление в плане безопасности, по этому и сделал свою систему не требующую повышенных давлений, дросселирований, систем антиразгона и т.п., саморегулирующуюся, но, опять-же со своими заморочками, которые пока только предстоит решить.

[evrojox evrojox Свой на форуме]

которые пока только предстоит решить.

Искренне УДАЧИ. :bra_vo: Просьба описывать не только результат, но и ход ваших мыслей. Сам люблю интересные решения.Как говорил ЙЁОДА- да прибудет с вами сила. :ps_ih:

[dimetrius dimetrius Житель]

Поставил систему на отдельный таймер, включение через почаса после включения света - выключение за два часа до выключения света. За это время система успевает остановиться полностью (пока) при максимальной подаче, в отличии от первоначального варианта загрузки (только мел и концентрированный уксус). Стартует без проблем, не смотря на мои опасения о слежавшемся за ночь меле.

[dimetrius dimetrius Житель]

Евгений, вы своим ресивером натолкнули меня на мысль, в качестве ресивера использовать шприц большого объёма, можно будет легко регулировать рабочее давление без переделки системы. :dr_ink:
И так как в системе зарисовался второй шприц - то можно соединить их подпружиненным рычагом (понимаете о чём я?), это будет уже более по силам блондинкам. :-):

[Ю.В. Ю.В. Старейшина]

соединить их подпружиненным рычагом

Только нужно объяснить блондинкам что такое рычаг и зачем его подпружинивать :-) Да, и что такое ресивер :hi_hi_hi:

[dimetrius dimetrius Житель]

Ну ты-же смог объяснить что такое дроссель :-) , и с этим справимся, но сначала нужно проверить - будет-ли это работать и на сколько хорошо.

[dimetrius dimetrius Житель]

Новый тип дозатора о котором я говорил -

Кто нибудь сможет проверить его работоспособность? Или опять будете ждать готовенького? :pi_rat: :hi_hi_hi:

[evrojox evrojox Свой на форуме]

Смахивает на вечный двигатель. :-): А если ........, то может и .......

[dimetrius dimetrius Житель]

Ждал такого ответа :-) , если так судить - то и двигатель внутреннего сгорания не должен работать, а он падлюка крутится. В моём случае тратится сода и кислота, и спользуется газ, так что до перпетуум мобиле нам ещё далеко. :mi_ga_et:
