Вообще Ардуинка, конечно классная штука. У меня свет на ней сделан, если кто видел фотки в моей теме, то там виден экранчик от нее. К примеру возможности такие: 8 независимых каналов управления, 3 температурных датчика с привязанными радиаторами, 6 ключей управления и пр. Это так вкратце. А если еще знать как все на языке программирования это все делается, так вообще все что угодно делается.

[Metal Metal]

Расскажи про свой ардуино плиз.

[финн финн]

А если это сделать на контроллере, который я описал в отдельной теме, то и изобретать и дополнять ничего не надо. И проги с компеляцией тоже не нужны- есть готовая операционная оболочка с ручной установкой параметров. Вот только ШИМа там нет.

[LampCos LampCos]

А если это сделать на контроллере, который я описал в отдельной теме, то и изобретать и дополнять ничего не надо. И проги с компеляцией тоже не нужны- есть готовая операционная оболочка с ручной установкой параметров. Вот только ШИМа там нет.

в шиме вся фишка
да и за 100 евриков ардуинка с экранчиком и шилдом лучше смотрится, да и подешевле немного: 21+17+47=85 баксов, еще и на драйверы немного остается

[LampCos LampCos]

Расскажи про свой ардуино плиз.

По просьбам.

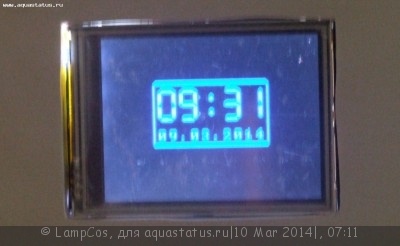

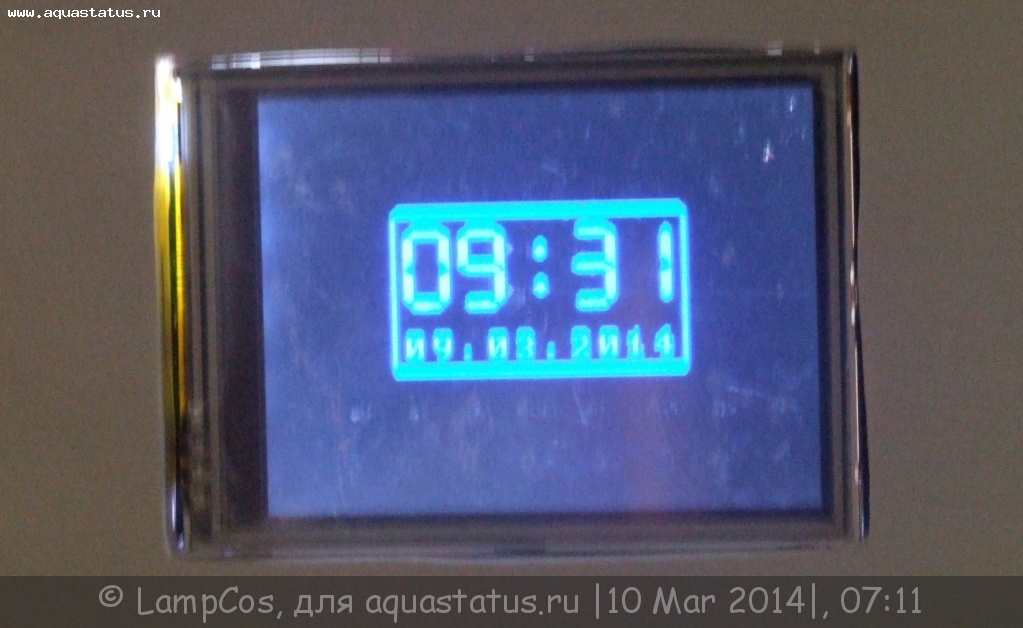

Аквариум стоит более 20 минут в одиночестве, имеем ScreenSaver

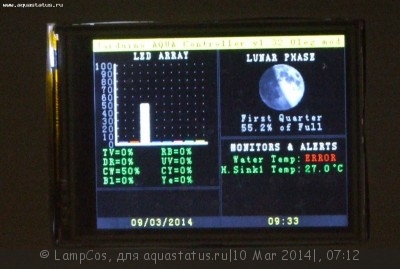

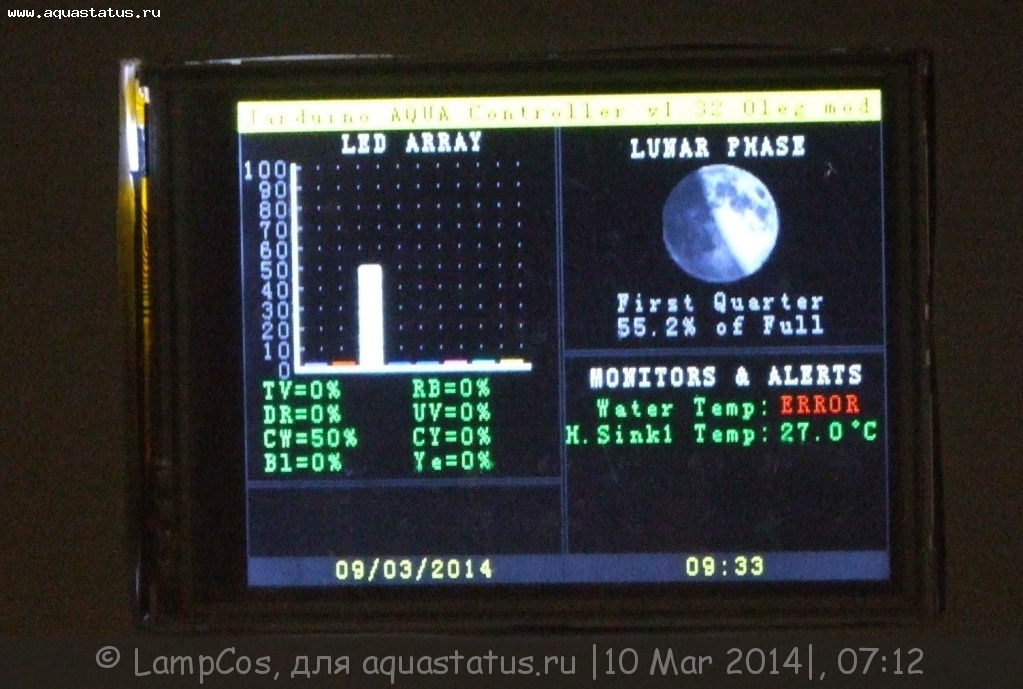

Подходим, тыкаем пальцем в экран (он же ведь тач-скрин) и получаем такую кртинку

здесь отображается текущая мощность светодиодов по каналам, как столбиком так и в процентах внизу. Фаза луны, привязанная к календарю, и сообщения о температуре (у меня горит ошибка, так как отключен пока датчик температуры воды, думаю как заизолировать, а может быстрее с Эбея придет готовый). Также выводится сообщение о включении либо грелки либо чиллера в зависимости от температуры воды и настроек

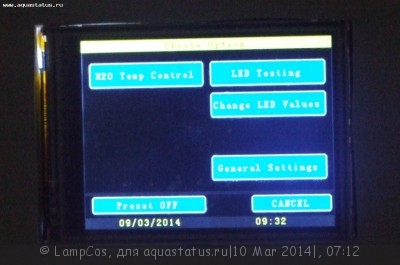

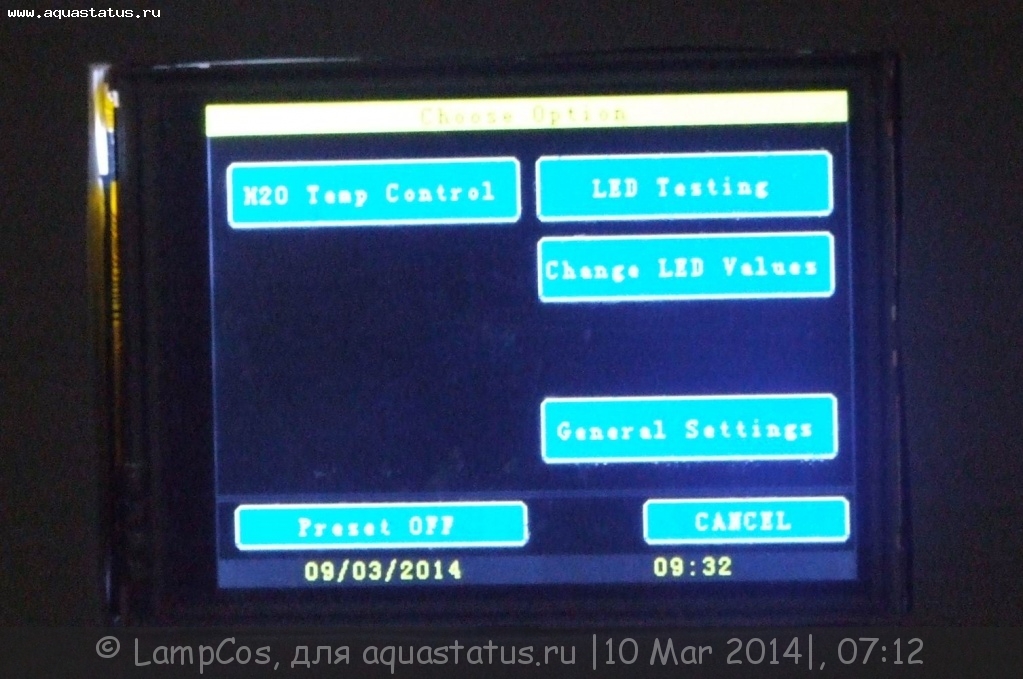

В целом первоначальное меню выглядит так

Здесь:

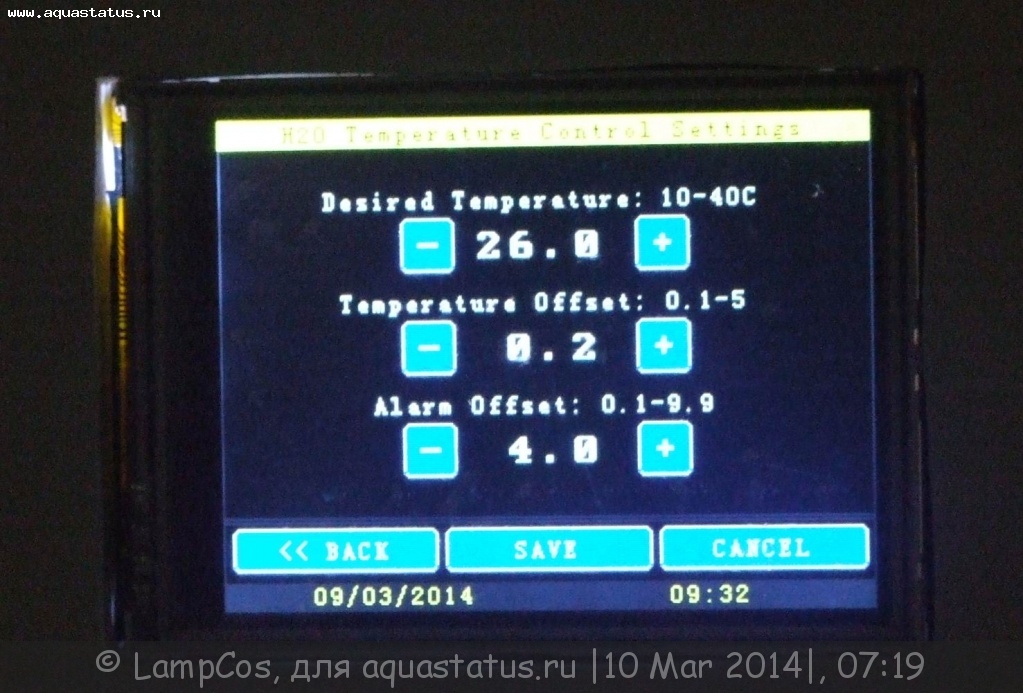

1. Температура воды - уже показал выше
2. Тест ледов - прогон всего цикла с 120-х скоростью, поканальное изменение интенсивности, причем временное, потом сбрасывается опять к программе, и настройка 4 готовых пресетов (левый нижний угол), что как раз и показано на основной заставке, у меня есть пресет просто белый, чисто для быстро посмотреть что делается

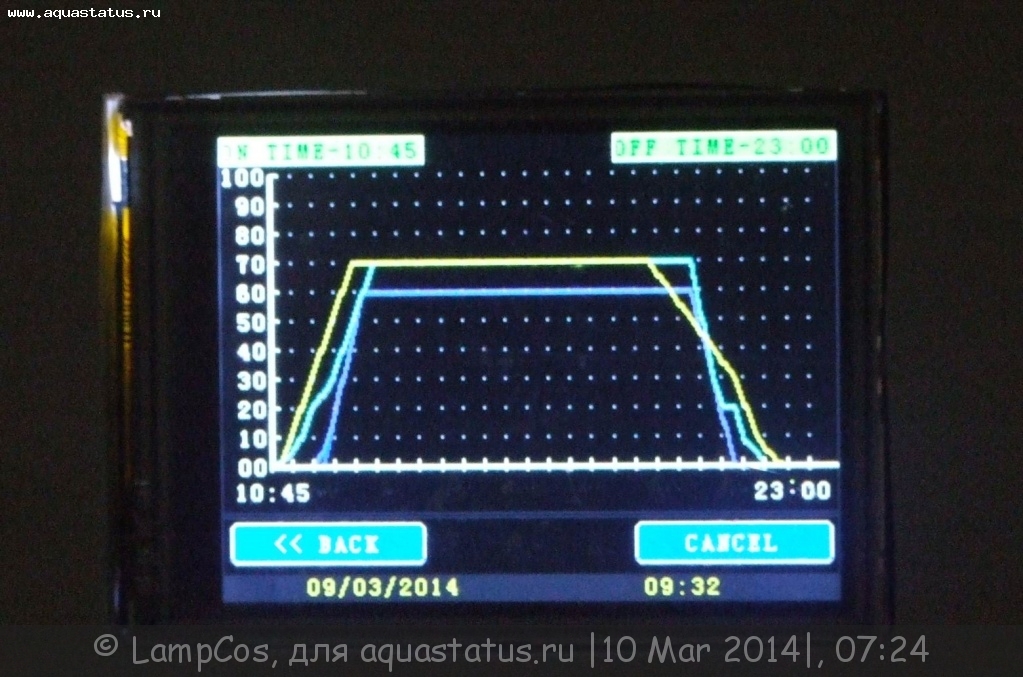

3. Настройка каналов в отдельности, то есть задание программы света. Все в итоге вглядит такими кривыми

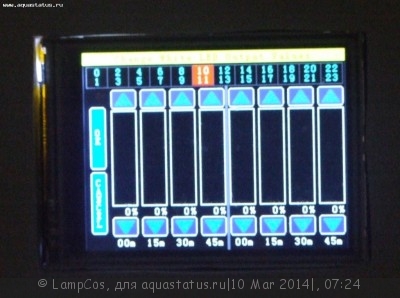

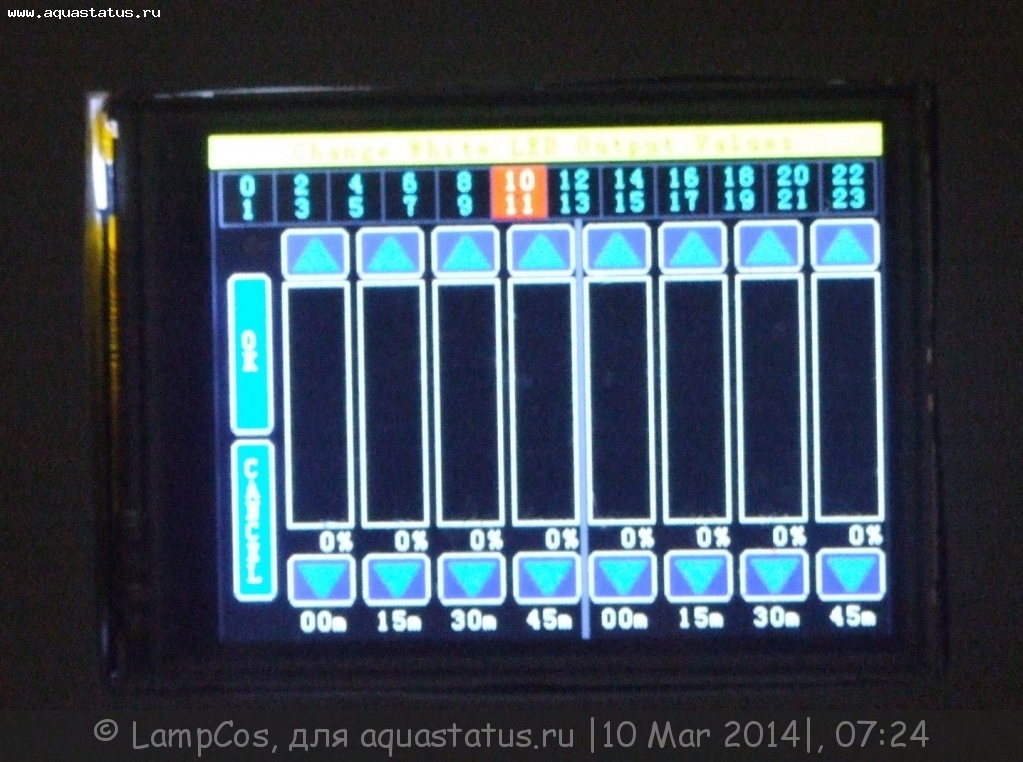

суть настройки - разбивка часа на 15 минутные отрезки

и уже выставляя проценты по этим интервалам получаем итоговую кривую.
Все очень просто: если соседние интервалы различаются на 5 процентов, то программа сама прямолинейно увеличивает/снижает яркость за 15 минут на 5 процентов. Здесь есть небольшое НО: ШИМ 11 бит, значит всего 2048 значений яркости диода может быть, здесь все в 100% шкале, значит 1%-20 единиц ШИМа. То есть в некоторых случаях в зависимости от настроек, яркость будет идти если 5% интервал (это 100 единиц) на 15 минут, по 1 единице каждые 9 секунд. Для глаза вообще не заметно, только на старте, когда включается 1%, дальше после 55% глаз уже не замечает прибавление яркости
4. Настройка собственно самого контроллера: дата, как луну отображать, как часы, в чем градусы выводить и так далее, всего 4 страницы (сфоткать не получилось сели батарейки), но скажу, что настроек достаточно

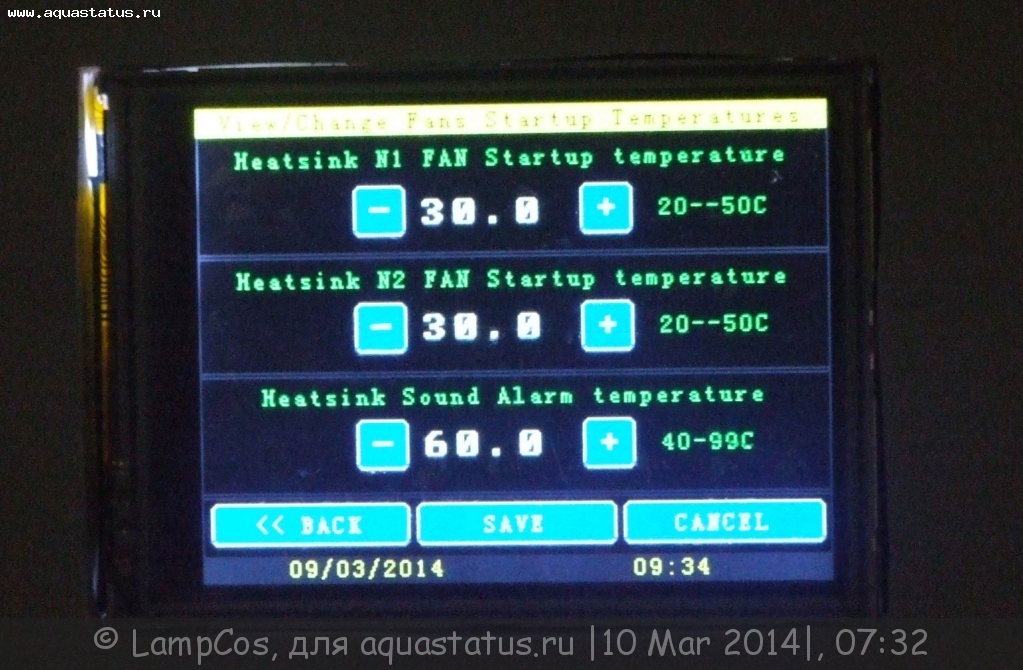

Пример, настройка температуры охлаждения радиатора

на два вентилятора, точнее на два датчика, сам пока использую один (у меня кстати при 60% загрузке 30 диодов XTe - температура около звезды 44 градуса при закрытой крышке акваса и 12200 оборотах вентилятора при высоте профиля радиатора 20мм вместе с 4мм подошвой, буду добавлять карслосона)
Вкратце как то так

[il.prohorowi4 il.prohorowi4]

Это и есть Jarduino, только не понятно, какой версии

[LampCos LampCos]

Это и есть Jarduino

Это НЕ Джардуино, это переработанный Джардуино процентов на 99. Это Версия одного из участников морского форума Аквалого и рифцентрала, но идея Джереми, никто не отрицает
