Генератор СО2 для подачи углекислого газа в аквариум Ю.В.-TPV - стр. 5

[dimetrius dimetrius Житель]

Slavkin, где твоя вертикалка ? А то я после выходных свою выложу :mi_ga_et:

[Stenrain Stenrain Участник]

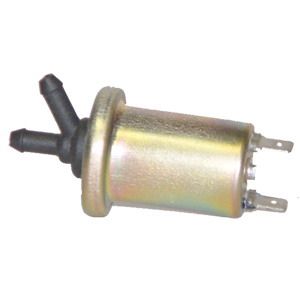

Сегодня приобрел и испытал вот такой Э/М клапан, идет на ВАЗ 08-09 цена 100р.

Тип клапанов нормальное закрытые. Рабочая жидкость вода или раствор (50% воды и 50% спирта метилового или изопропилового). Максимальное давление в системе 0,17 мПа. Потери давления на клапане при давлении в системе не более 1,7 кгс/см2 и расходе жидкости 10 мл/с 0,37 кгс/см2. Номинальное напряжение питания постоянного тока обмотки 12 В. Ток, потребляемый обмоткой 0,42 А (не более). Температура окружающей среды от -25°С до +80°С. Гарантийный ресурс 125000 км пробега авто. (не менее). Габаритные размеры: максимальный диаметр 36 мм, максимальная длина 85 мм. Вес 0,12 кг.

Нормально закрывает при давлении до 0.7 атмосферы, выше видимо пружина не может справится с давлением. Возможно мне такой экземпляр попался неудачный. В принципе мне и такого давления пока хватает.
А какой недорогой Э/М клапан еще можно использовать (желательно продаваемый в "провинции")?

Добавлено спустя 13 минут 55 секунд:
Пока веточку рябины закрепил таким образом.

Разгоняет пузырьки вроде неплохо.
Использовал уголок трубку, идущий в комплекте с помпой, соединив самодельным кронштейном из шприца на 5 кубиков.

[Slavkin Slavkin Свой на форуме]

Slavkin, где твоя вертикалка ? А то я после выходных свою выложу

Выкладывай свою! Конструкция у меня готова, но пока не заправлял и не тестировал. К сожалению у меня только одна обвязка (ЭМ-клапан, пневмодроссель, манометр) и она в работающем аквариуме, так что новые модификации генераторов тестирую только когда заканчиваются реагенты в предыдущем, ну и свободное время нужно. А фото вот:

Использован фитинг на бутылку от бытового фильтра Аквафор-универсал, к нему на термоклей вклеена крышка от ПЭТ (которая с носиком от бонаквы).

[Slavkin Slavkin Свой на форуме]

Нормально закрывает при давлении до 0.7 атмосферы

Вход с выходом у клапана менять не пробовали? По крайней мере в выключенном состоянии если подавать газ на боковой штуцер, то клапан начинает пропускать газ при давлении чуть больше 1 атм. А если подавать газ на прямой штуцер, то выключенный клапан держит примерно до 3 атм. Будет ли он надежно перекрывать газ при переходе из включенного состояния в выключенное, при подаче в прямой штуцер и при давлении скажем 1,5 -2 атм нужно проверить. К сожалению пока у меня нет свободного манометра, проверю позже.

[Stenrain Stenrain Участник]

Вход с выходом у клапана менять не пробовали?

Пробовал и особой разницы не заметил, до 1 атм. еще вроде работает, а выше даже характерного щелчка для Э/М клапана неслышно . Возможно мне такой экземпляр попался неудачный.

А какой недорогой Э/М клапан еще можно использовать (желательно продаваемый в "провинции")?

?

[Slavkin Slavkin Свой на форуме]

Еще можно попробовать поставить клапан поле краника регулировки - давление в магистрали после краника меньше (когда клапан открыт) и скорее всего клапан будет нормально выключаться.

выше даже характерного щелчка для Э/М клапана неслышно

А щелчка и не будет (только при включении щелчок), пружина медленно возвращает шток при выключении. Да, клапан слабоват для таких давлений.
У меня сейчас второй год работает клапан от автомобильного ГБО (газобалонного оборудования). Вот такой:

Но он заметно дороже (покупал б/у за 500 руб у водителя маршрутки на остановке :-): ). И к тому же у него стоит краник ручного открытия, который подтравливал, пришлось краник вытаскивать и заглушать отверстие. Но зато он помощнее - 12 ватт и срабатывает нормально при 1,5 атм.

[dimetrius dimetrius Житель]

Конструкция у меня готова

Чего-то не хватает :-): , где предохранительный клапан ? Как собираешся останавливать систему (экстренно) ? Получается та-же неуправляемая матрёшка :dr_ink:

[Ю.В. Ю.В. Старейшина]

Мущины, а к чему извращаетесь? Больше чем на 0,5л смысла нет- занимает много места по высоте. Да и на поллитровках компактность весьма условная получается. А с другой стороны- если делать вертикалку- прекрано работает аппарат Киппа в классическом виде. Смысла не вижу. Творческий зуд? :-) :-) :-) Нет, серьезно, переубедите меня))
:dr_ink:

[Slavkin Slavkin Свой на форуме]

Получается та-же неуправляемая матрёшка

Да, получается так, поэтому и не спешу запускать, еще в раздумьях. Если плохая стабильность матрешки была связана с малым объемом газа в шприце над кислотой, то в этом варианте объем возможно будет достаточный для стабильности. Действительно в такой конструкции никак не стравить давление, и никак не разгерметизировать систему без полной потери реагентов. Но может это и не понадобится :-): . По крайней мере в горизонтальном варианте все работает в течении месяца очень стабильно без всякого вмешательства.

Добавлено спустя 4 минуты 15 секунд:

Творческий зуд?

Да в первую очередь он :-):
А если серьезно, то хотелось попробовать сделать максимально простой девайс - один выходной штуцер и фсё. В итоге да, вернулся практически к варианту Киппа. :-):

[dimetrius dimetrius Житель]

Смысла не вижу. Творческий зуд?

Максимально укоротить соединяющую трубку и практически избавиться от гистерезиса в безклапанной системе на всех режимах работы.

один выходной штуцер

Нужно два, и работаем без

полной потери реагентов

[Ю.В. Ю.В. Старейшина]

избавиться от гистерезиса в безклапанной системе

Уменьшай внутренний диаметр трубки)) На Ф2 гистерезис уже настолько невелик, что "на скорость" почти не влияет. На практике. Ну, для теории- да, мы ж стремимся к абсолютной стабильности)))

[dimetrius dimetrius Житель]

Уменьшай внутренний диаметр трубки

У меня уже Ф1, куда маньше ? :-):

[Ю.В. Ю.В. Старейшина]

И что? Большой гистерезис? Издеваешься? Дальше- только на аналитических весах СО2 взвешивать. :-)

[Slavkin Slavkin Свой на форуме]

Как думаете, полезен ли будет на этом ресурсе он-лайн калькулятор для расчета генератора? Я пользуюсь калькулятором, сделанным в экселе, очень удобно оценивать параметры. Вот такой калькулятор:

[Ю.В. Ю.В. Старейшина]

Слав, думаю, да. Давай для начала, не скрин, а вложение- архивированный эксель. А я его в первый пост посталю.

[Slavkin Slavkin Свой на форуме]

Только проверьте как он работает, протестируйте на разных циферках, а то вдруг где накосячил :):
Калькулятор лимонно-содового генератора СО2 в Exel:

[Ю.В. Ю.В. Старейшина]

Добавил в первый пост калькулятор для расчета параметров заправки и работы генераторов, разработанный Вячеславом. За что ему огромное спасибо! :uch_tiv: Калькулятор в 2-х версиях EXEL.

Добавлено спустя 2 минуты 10 секунд:
Слав, вроде по основным моментам нормально, буду с ним сверяться дальше, смотреть.)) Если что- подправим.

[dimetrius dimetrius Житель]

Издеваешься?

Ну дай над аппаратом поиздеваться :hi_hi_hi: , а то - большой - маленький, хочу универсальный ! :-) :dr_ink:

[Makar Makar Свой на форуме]

Как думаете, полезен ли будет на этом ресурсе он-лайн калькулятор для расчета генератора? Я пользуюсь калькулятором, сделанным в экселе, очень удобно оценивать параметры. Вот такой калькулятор:

А вот сколько воды надо наливать по вашему калькулятору?

[Slavkin Slavkin Свой на форуме]

сколько воды надо наливать по вашему калькулятору

Количество воды - параметр неопределенный....
В клапанном варианте рекомендуется 100 мл на 50 гр сухой лимонной кислоты, в бесклапанном можно меньше, я делаю 100 мл воды на 80 грамм ЛК. Можно пробовать и более разбавленные растворы.
Для соды воды можно меньше, например в соотношении 1:1 (есть генератор и с сухой содой). ИМХО.
