Контроллер на ардуино для аквариума - стр. 30

[likuz1973 likuz1973 Участник]

miwago, вы заходите в настройки светильника или реле, выставляете время вкл и выкл, рассвет, потом переходите на основную вкладку, напротив каждого канала и реле ставите галочки, а ваши установленные параметры не отображаются?

[miwago miwago Новичок]

Бл. вот я чайник! Все. разобрался сам.

Отправлено спустя 1 минуту 11 секунд:
Я не понял как пользоваться меню.

[andryha andryha Участник]

miwago, добрый день. После выставления параметров на вкл-выкл света и реле вы записываете в память устройства эти данные?

У вас галочки стоят при настройке.И после сохраните настройки.

[miwago miwago Новичок]

Спасибо, andryha. Я разобрался.

[ma9nat ma9nat Новичок]

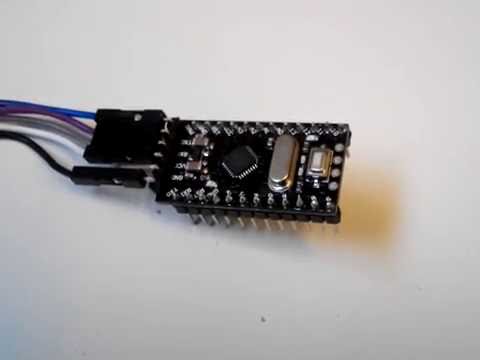

Добрый день, нужна помощь, не получается сконектиться с Ардуино про мини :-( .
На ардуино уно нормально всё стало, ещё год назад пробовал, теперь хочу на про мини перейти, прошивал xloaderом, всё записалось тоже нормально.
Подцепляю блютус модуль Rx-Tx/Tx-Rx, часики на А4 и А5. Шилды блутус и часы проверены, плата ардуино про мини тоже рабочая, шьётся хорошо. Использовал прошивки почти все LED6_6.16_OLED_RU.hex, LED6_6.16_1602_0x3F.hex, LED6_6.15_OLED_ENG.hex и т.д. При соединении андройда с ардуинкой блютус соединяется, но сама программа не работает

[Виталий. Виталий. Свой на форуме]

Здравствуйте!
блютуз нс-05?
экран подключите и проверьте, что покажет, по виду микросхема вроде меньше размером.

[ma9nat ma9nat Новичок]

Разобрался, верно подметили, блютус не подошел. Достал нс-05 сразу заработало. Что лучше прошивать: LED6_6.16_OLED_RU.hex, LED6_6.16_1602_0x3F.hex, LED6_6.15_OLED_ENG.hex и т.д.?

[Виталий. Виталий. Свой на форуме]

Различаются типом экрана, остальное совпадает..

[LVit LVit Свой на форуме]

Какие новости у автора? может новые прошивки есть?

[Владимир Чубыкин Владимир Чубыкин Новичок]

Виталий., отличный контроллер, заказал детали, буду пытаться повторить. блютуз подойдет как 05, так и 06? очень конечно хотелось бы увидеть в прошивке секундный таймер, хотя бы один, например дозатор удобрений, самодельный на шприцах, должен работать только 15 секунд. и отличная идея про Датчик расхода воды YF-S201, стоит у меня сейчас на внешнем фильтре и показывает производительность, я определяю так загрязнение фильтра. у меня сейчас имеется свой акваконтроллер, умеет- рассвет закат на два канала, температура воды и радиатора светодиодов, охлаждение воды и радиатора светодиодов, таймер со2, таймер удо, аварийное включение света по кнопке, все бы ничего, но отработав пол года начал беспощадно виснуть, причину найти не могу, решил пересобрать ваш.

[andryha andryha Участник]

хотелось бы увидеть в прошивке секундный таймер, хотя бы один, например дозатор удобрений, самодельный на шприцах, должен работать только 15 секунд.

Есть такое.

[Владимир Чубыкин Владимир Чубыкин Новичок]

andryha, и правда есть, спасибо нашел.

[ma9nat ma9nat Новичок]

Контроллер заработал :co_ol: . Сейчас всё сделано навесом, пока плата не вытравлена.

[LVit LVit Свой на форуме]

Сказали А, говорите уж Б. Это к тому, что хорошо бы приложить файлик печатки

[ma9nat ma9nat Новичок]

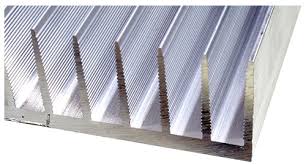

Привет всем, попрошу не пинать :-): , т.к это первый опыт от знакомства с ардуино до создания печатной платы (благо было много времени и консультанты). Большая плата будет в тумбе, корпус позже сделаю. Над банкой будут 2 алюминиевых бруска радиатора,каждый размером 200х122х38мм и на каждом по 19 3w светодиодов. В связи с тем, что будут 2 бруска радиатора и как-то нужно соединить их последовательно, был сделан мост (маленькая плата), чтобы можно было с помощью перемычек включать один или оба бруска. Этот мост будет наl банкой в общем корпусе светильника, соединяться мост с контроллером будет через разъём Mini–Fit, сечения провода 22awg. Сделал 2 блока питания и соединил их минусы:
1) 48вольт 4,4А питают драйвера далее светодиоды,
2)12 вольт 1,2 А питают ардуино, реле и остальные шилды через понижайку dc-dc 12в-5в
Релюха ставится над dc-dc 12в-5в
Драйвера использовались LDD-600H :co_ol:
Ссылка на плату, делал в Sprint-Layout
...

Отправлено спустя 7 минут 54 секунды:
Реле, которая ставится сверху платы, была уже давно приобретена, поэтому использовал ...

[Stas 54 Stas 54 Посетитель]

Виталий, огромное спасибо за разработку замечательного контроллера! Собрал на макетке, все работает. Есть просьба. Можете сделать прошивку 4 канального варианта под адрес индикатора 0х3F? Переделываю свой контроллер, а в корпусе место под 2004 индикатор с таким адресом. Спасибо.

[likuz1973 likuz1973 Участник]

ma9nat, Подскажите, зачем вы в разрыв управляющего сигнала добавляете сопротивление 10 кОм? Насколько я понимаю, вы хотели PWM драйвера этим сопротивлением притянуть на землю. Может внести изменения в схему?

[Виталий. Виталий. Свой на форуме]

Здравствуйте!

прошивку 4 канального варианта под адрес индикатора 0х3F?

Добавил к 4 канальному LCD1602 0x3F, но не проверял, нет такого экрана.

[Stas 54 Stas 54 Посетитель]

Виталий, спасибо за быстрый отклик на мою скромную просьбу!

Отправлено спустя 30 минут 35 секунд:
Проверил версию 4 канала с индикатором 0х3F. Работает!

[Виталий. Виталий. Свой на форуме]

Добавил прошивку для четырехстрочного LCD 2004, без проверки, мог промахнутся мимо строки, проверяйте.
