Делался под чутким руководством Ю.В. одного из авторов оригинала, этот вариант сможет собрать даже ребенок :ya_hoo_oo:
Итак, нам понадобится:
1. Две бутылки от "Фанты"
2. две капельницы с ПХВ трубками (они прозрачные и более жесткие чем силиконовые)
3. пара термоусадочных кембриков (продают в электротоварах, но я не нашла, поэтому делала без них)
4. одноразовый стаканчик (мягкий прозрачный)
5. маникюрные ножницы
6. иголка или гвоздик
7. плоскогубцы
8. зажигалка
9. пара шприцов на 5 кубиков
10. немного силикона (любого)
11. несколько трубок от чупа-чупсов, чтоб плотненько в шланги капельниц входили или ватные палочки (в зависимости от диаметра трубок)
12. "секундный супер-клей"
13. Ну и 2 пачки ЛК по 25 грамм, сода.
Итак, приступим к изготовлению. Я постаралась заснять весь процесс :-):

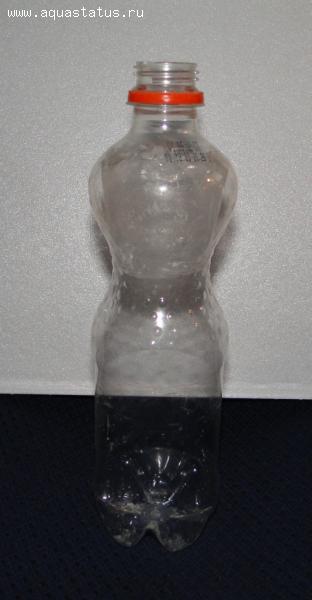

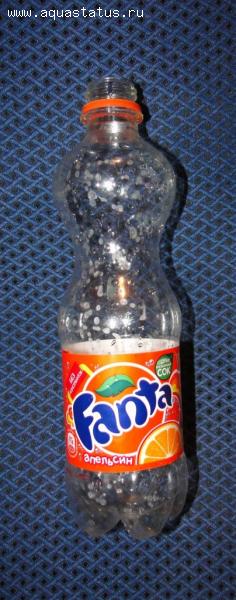

Бутылки вот такие

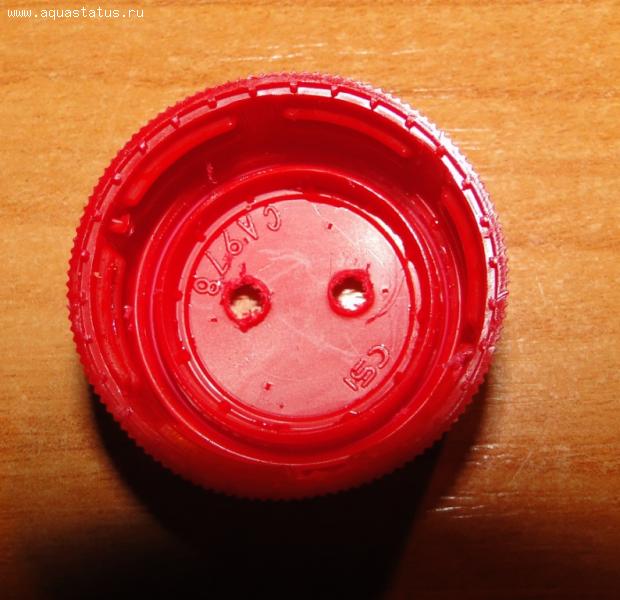

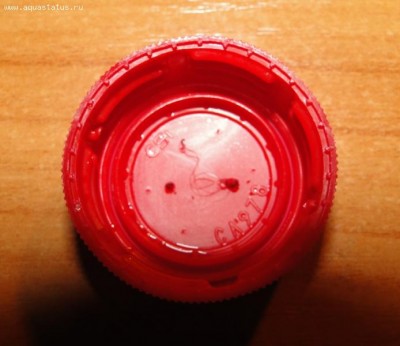

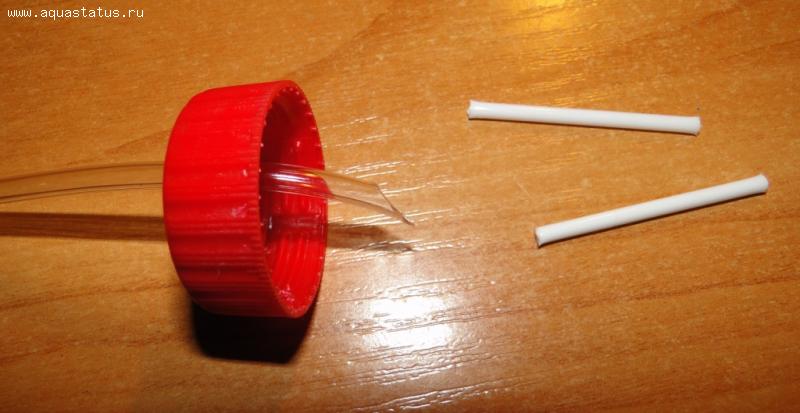

Конечно отверстия получаются более эстетичные, если делать их сверлом, но т.к. у нас женский вариант, то используем ножницы :hi_hi_hi: можно прожечь чем-то подходящего диаметра, в общем как угодно
Далее я не буду это повторять, но промазывать нужно все соединения.

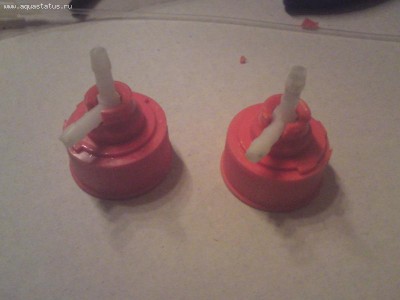

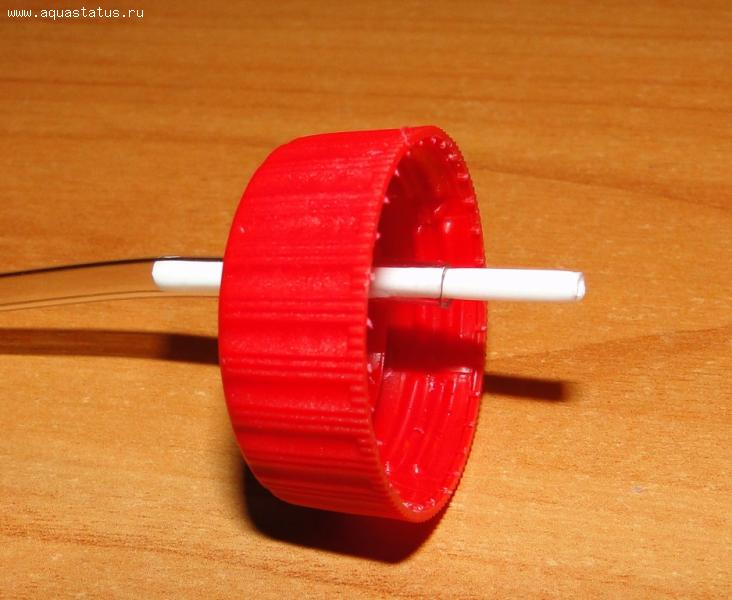

Теперь продеваем трубочку

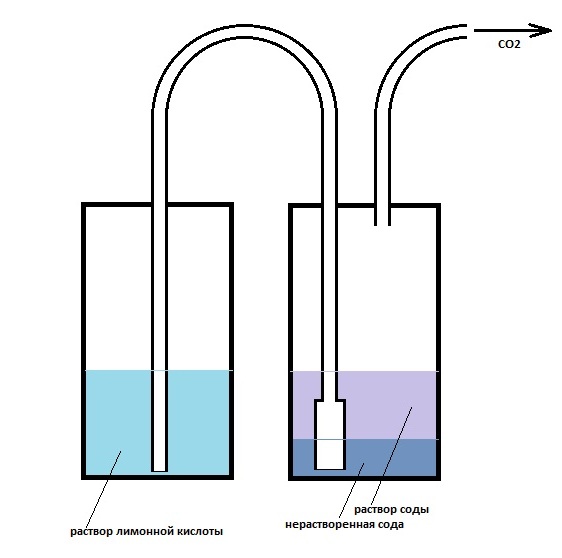

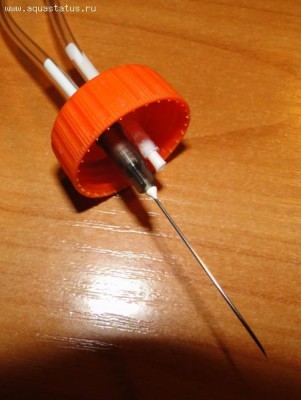

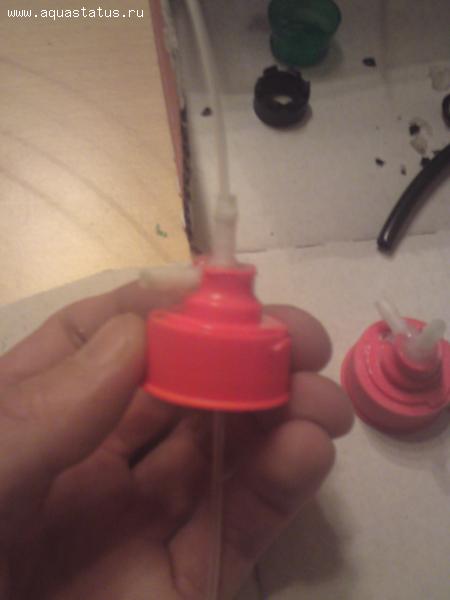

Пробка на кислотной бутылке: один шланг снаружи идет от содовой бутылки, внутри трубка должна доходить до дна! Вторая трубочка маленькая, только предохранительный клапан (шприц).

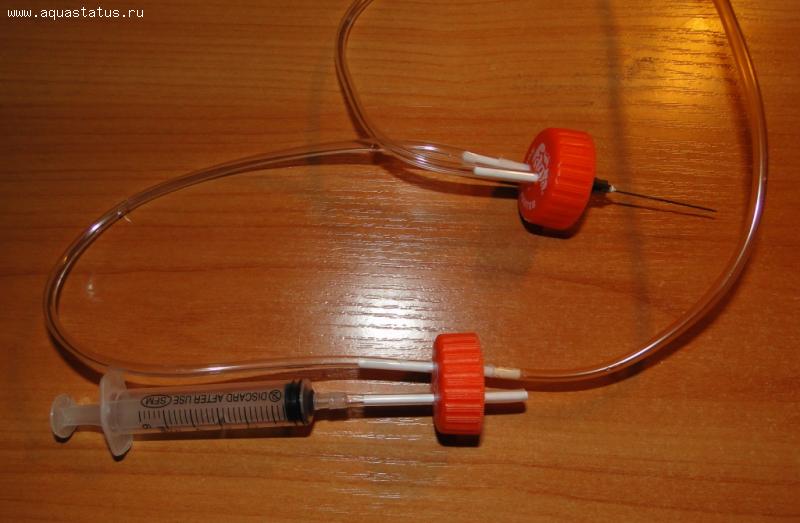

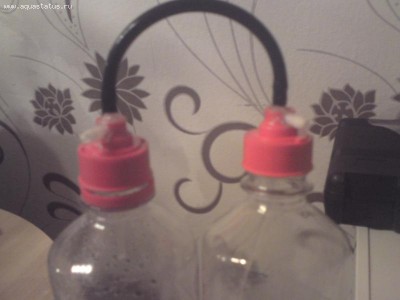

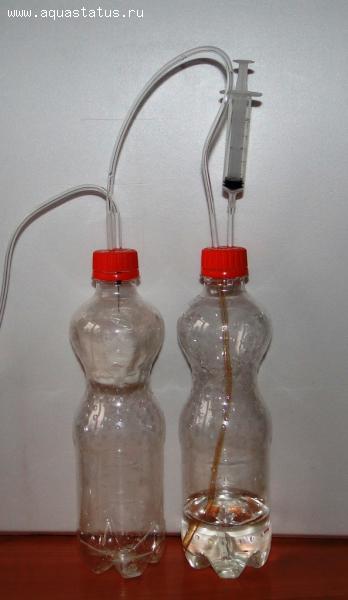

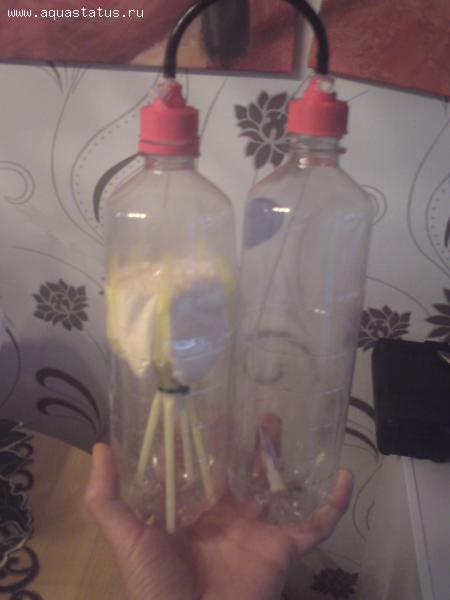

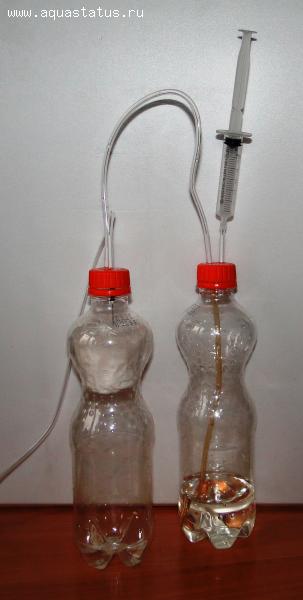

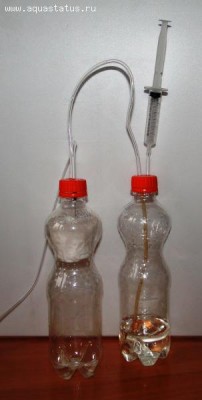

В итоге получаем такую вот конструкцию
Но сначала нужно прожечь дырочки в стакане (для слива лишней воды). Опять нагреваем иголку и прожигаем 4 дырочки по кругу примерно в 7мм от дна, затем еще 4 дырочки выше тоже на 5-8мм.

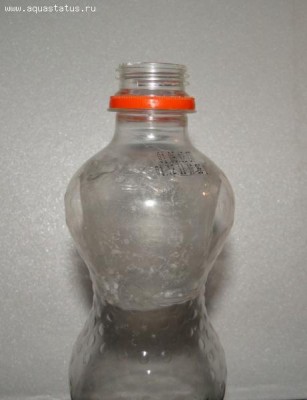

Теперь обрезаем стаканчик по высоте бутылки, т.е. донышко должно будет стоять на "перемычке" бутылки, а верх стаканчика должен оказаться в самом широком месте бутылки. В моем случае высота стаканчика получилась примерно 5см. Дальше по фото будет более понятно о чем я пыталась сказать.

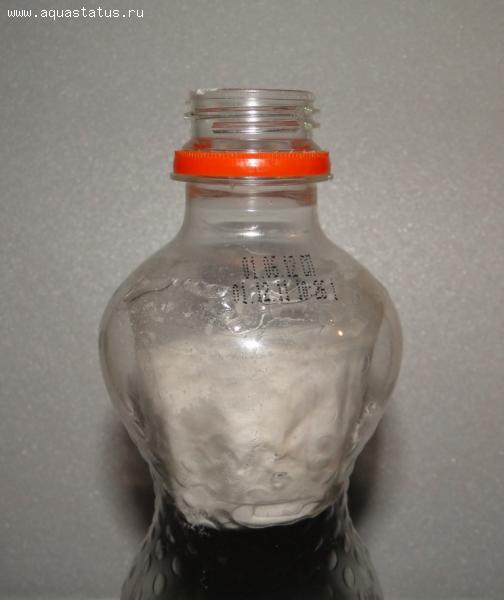

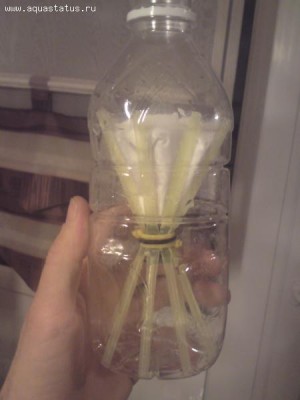

Складываем стаканчик и запихиваем его в бутылку, затем внутри расправляем. Должно получиться вот так
Отставляем бутылки в сторону и возвращаемся к нашим пробкам.

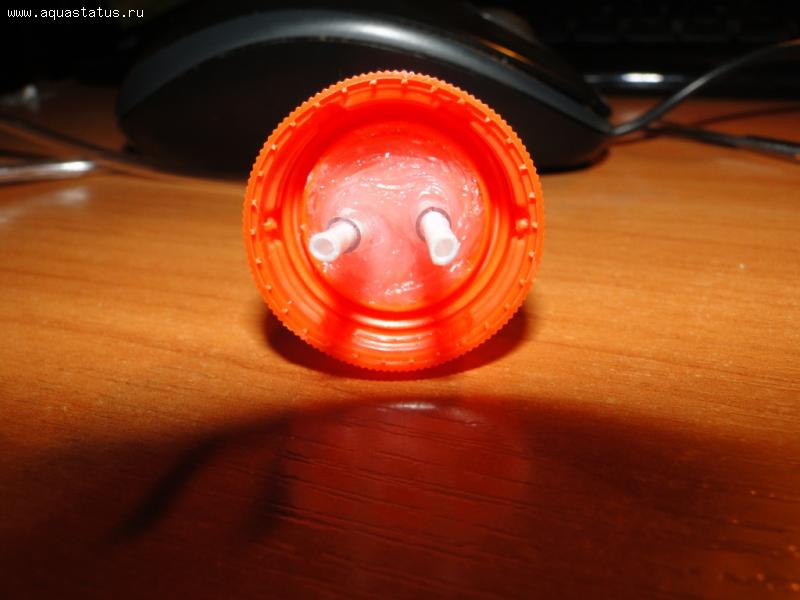

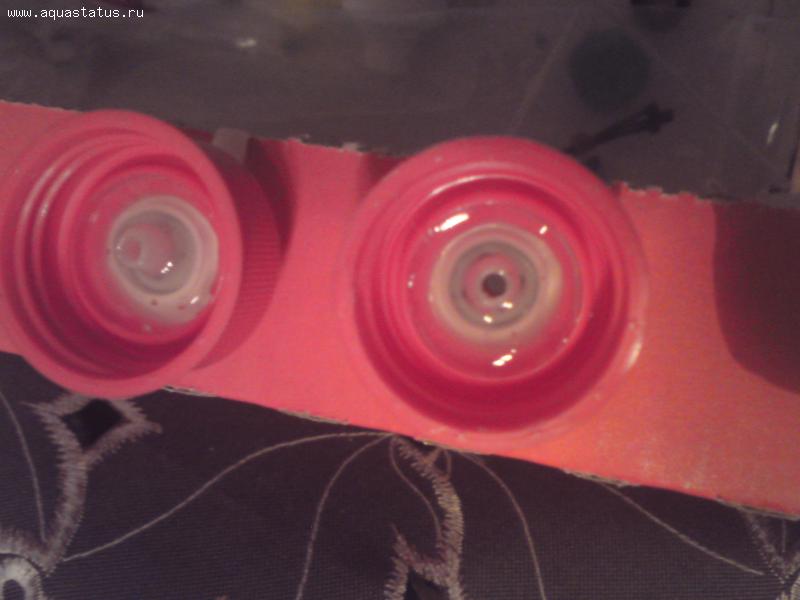

Набираем в шприц немного силикона и тщательно замазываем пробки изнутри, примерно так, следим чтобы силикон не попал на резьбу.
Закрываем краны (лучше одеть 3 штуки) и запускаем наш генератор.
Если все хорошо, то приступаем к "обвесу" т.е. делаем счетчик пузырьков и реактор.
Нам понадобится:
1. Обратный клапан 2 штуки
2. веточка рябины (ну или другой "распылитель" на ваш выбор)
3. счетчик от капельницы, но подойдет не любой, а только тот у которого трубку можно надеть на оба конца.
4. пара присосок
5. два шприца по 5кубиков
Начнем с быстроразъема. Он нужен для удобства обслуживания генератора.

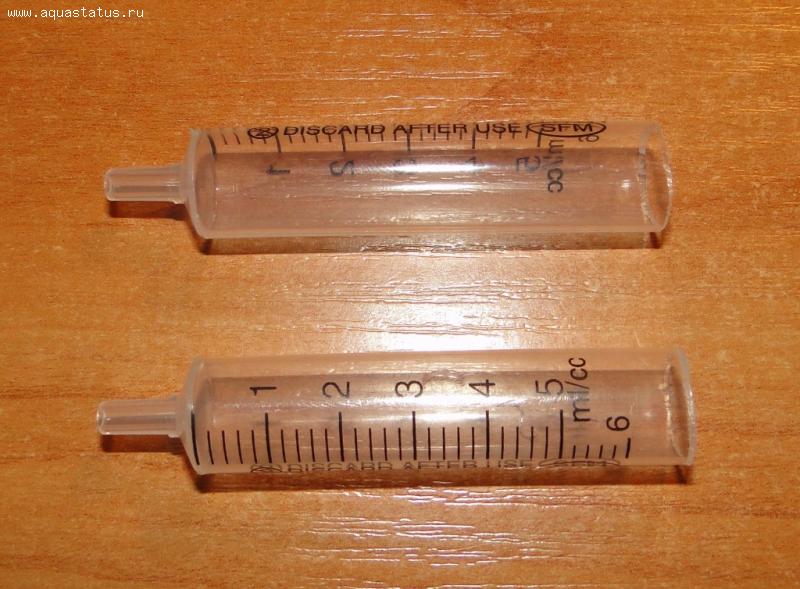

Берем два шприца и обрезаем ободок, вот так, только желательно поровнее :hi_hi_hi:

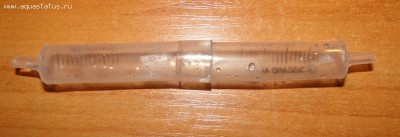

Теперь один шприц нагреваем над паром и отверткой развальцовываем один конец. Второй шприц можно сунуть в кипяток, чтобы чуть сузился. В итоге нам нужно чтобы один вошел в другой, вот так. Я перегрела, поэтому вышло кривовато)))

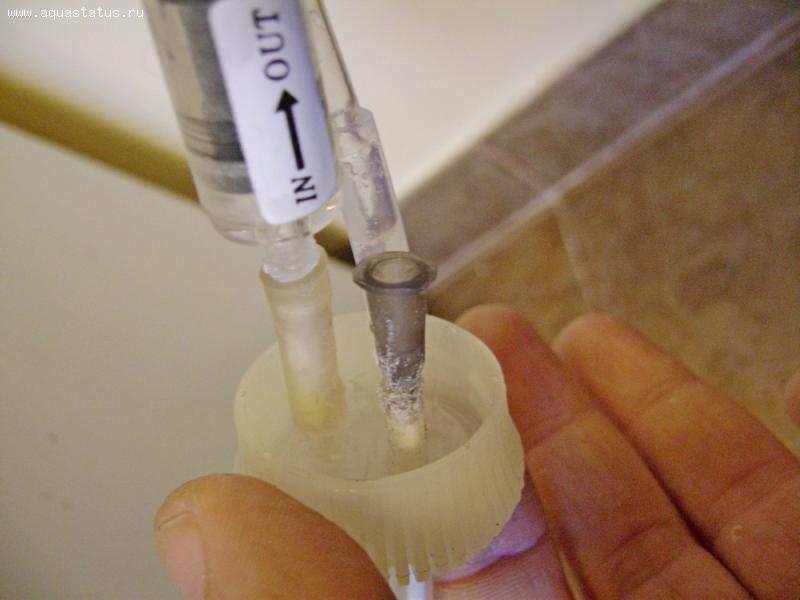

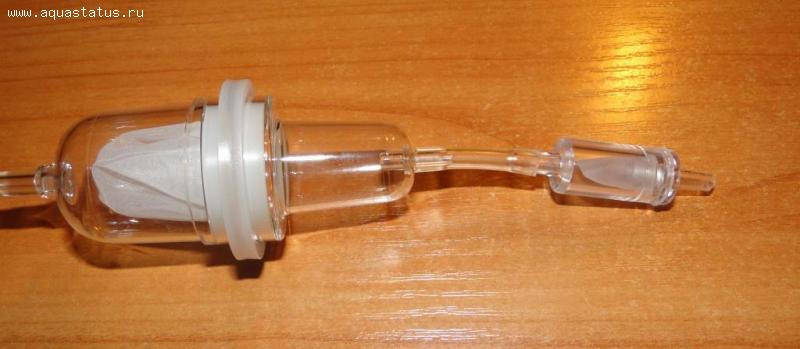

Теперь счетчик пузырьков.
Если у вас счетчик, как у меня на фотке, то просто ставим обратный клапан и наливаем в счетчик воды. Если сетка мелкая, то протыкаем ее иглой (с противоположной от клапана стороны) и так же наливаем воду.
Думаю по фото понятно и не требует дополнительных объяснений.
На то место, где одета резинка желательно нацепить хомутик, но у меня под рукой не было, поэтому пока без него.

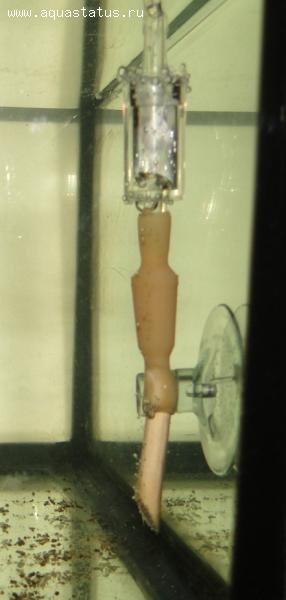

Цепляем присоски в нужных местах и пользуемся системой :-):
Открываем краны и регулируем количество пузырьков. Первый день лучше следить за системой. Т.к. у нас в бутылках все таки есть воздух, то нужно подождать несколько часов и отрегулировать пузырьки. Далее на ночь мы будем закрывать только один кран, регулировочные трогать не нужно, подача будет стабильной.
Кратко очередность, если считать от бутылки: краны регулировочные 2шт (или 1 если найдете хороший), быстроразъем, кран (которым будете перекрывать подачу), обратный клапан, счетчик пузырьков, обратный клапан, рябина.

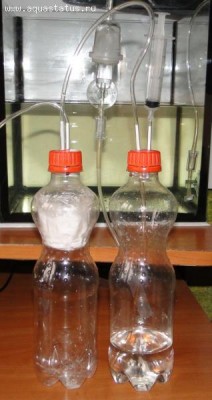

Ну и собственно вся система в сборе
Веселых вам праздников :ro_za:
