Освещение для аквариума на мощных светодиодах. - стр. 3

Metal04 янв 2013, 19:27

Знаем мы как на эпистарах растения растут, фигово, там проблемы со спектром и при 950ма он подохнт быстро. Друг уже первую партию на море выкинул.
И 60р за такой диод много, по моему он еще без модульной платы идет за эту цену.
А вот хте 60р уже на звезде идет, так что он по руб/люмен вкуснее получается.

greblin04 янв 2013, 20:51

Metal там проблемы со спектром

Там теже проблемы что и у cree завал в красной области спектра , но это решается добавлением красного . Насчет вылета диодов , не перегревай и используй рекомендованые токи . И все будет в порядке . У нас фонари на эпистарах на работе , более двух лет уже пашут . Насчет цены - 60 руб на звезде , без видел только у китайцев цену я уже писал в розницу 60 центов , оптом 30 .

Metal А вот хте 60р уже на звезде идет

В Москве чуть дешевле 55руб . Но у них есть подводные камни в виде размера кристала 3х3 мм и меня терзают смутные сомнения что эпистаров понадобится меньшее количество для достижения такого же эффекта несмотря на меньшую светоотдачу .

Metal04 янв 2013, 20:54

Саш, чего ты за кристалл зацепился то?

greblin04 янв 2013, 21:10

Дим это к тому что размер в данном случае имеет значение . От этого зависит количество диодов в крышке . Я бы не отказался от одного но большого диода , на пример размером 50х50 мм и яркостью всего 600-700 лм .

Metal04 янв 2013, 21:15

Думаю не зависит. тем более разница в размере не значительная в размере.

yury8804 янв 2013, 23:15

Добрый день :-):
Видел коммент что есть претензии что китайский(Sure Electronics) драйвер не тянет 4 XTE на 1А от 15В, могу пояснить:
- У XTE на 1А падение не меньше 3.2В = 12.8В падение
- Для 1А на диоды нужно подать 12.8В+1В=13.8В
- Драйвер с ebay сделан на основе микросхемы MBI6651 - сопротивление ключевого элемента 0.45Ом , а у MBI6661 как в LDD имеет сопротивление 0.35Ом.
+ В обоих случаях стоит токо задающий резистор 0.1Ом.

Т.е это дает падение напряжения 0.55Ом и 0.45ОМ соответственно на драйверах.
14.35В падение на драйвере с ebay и 14.25В на драйвере LDD.

Т.е в резерве меньше 1В напряжения, а ещё есть ведь потери в катушках индуктивности(обычное дело 0.3-0.4В), проводах.

Вполне может быть ситуация что светодиоды работают чуть слабее в таком подключении. Но я бы советовал не париться особо(там вряд ли речь больше чем о 5%), зато КПД предельно высокий, драйвера можно сказать работают в режиме предохранителя :-):

Сам я сейчас в основном использую драйвера LDD-L(Сегодня в моем светильнике будет стоять уже 9 LDD-L + 3 LDD-H) на основе MBI6651 т.к живу в Москве и тут их в любой момент можно купить в магазине. А драйвера с Ebay их полные аналоги, разве что в силу конструкции китайские драйвера надежнее=)

alwspb04 янв 2013, 23:40

greblin Я бы не отказался от одного но большого диода , на пример размером 50х50 мм и яркостью всего 600-700 лм

За чем же дело стало?
...
45х45 мм.
Подайте на него ток поменьше - не требуемые 600 мА, а 300-350 мА и будут не штатные 1200 люмен, а нужные 600-700.
Или вот, 60х60 мм:
...

Есть и больше. Есть и на другую цветовую температуру. Привожу ссылки на dealextreme, потому что искать на ebay лениво. Но уверен, что и там есть.

Да, я знаю, что фактически там штук 15-20 диодов. Но люминофором покрыта вся площадь и излучает она целиком. Значит, подходит под требуемое :)

greblin05 янв 2013, 07:21

alwspb За чем же дело стало?

За пересылом , если нет в шаговой доступности то с почтой я заморачиватся не буду ( не хочу потом на почте стоять два часа чтоб получить , спина не позволяет ). Поэтому пользуюсь тем что есть либо в магазине , либо на работе :ps_ih: .

greblin05 янв 2013, 15:31

Ну вот вместо того чтоб спать после суток поперся в магазин . :-)

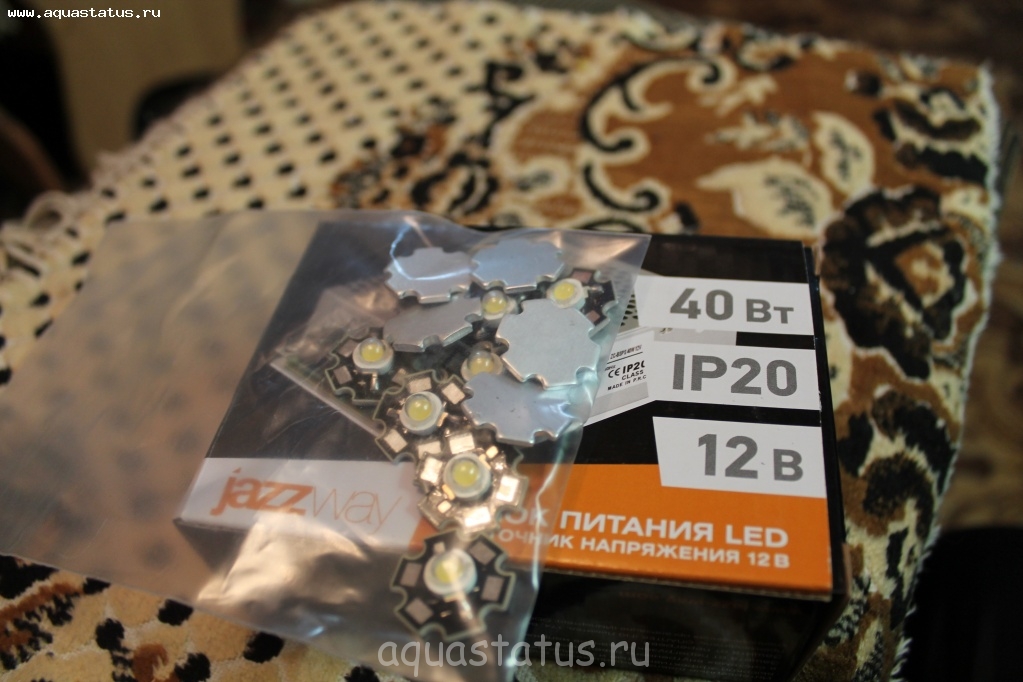

12 штук 3вт warm неизвестного производителя ( от консультантов толку мало , не удосужились посмотреть на упаковке :ps_ih: ) но полагаю эпистар .
Блок питания 12 вольт 40 вт ( ну не люблю я драйвера ) будет подогнан под группу из 4 диодов , три группы . Сегодня на работе посмотрю радиатор и начну сборку .

Добавлено спустя 11 минут 36 секунд:
Как и обещал замер в 60 литров при 35 см воды ( вода старая , лампы 2х18вт 640 ) 1123 лк на дне ( люксометр электронный в полиэтиленовом пакете ) .

Metal05 янв 2013, 15:32

Да, это эпистар похоже и есть.
и без драйверов, уже все равно не то.

greblin05 янв 2013, 15:53

Metal и без драйверов, уже все равно не то.

Дим , драйвера это тех кто любит лепить из блоков не заморачиваясь . Тут я могу подогнать что угодно под что угодно :ps_ih: . И не забывай что светодиод потребляет определенный ток только при определенном напряжении , а драйвер это всего лишь регулятор тока . Например при напряжении 3 вольта ты можешь дать хоть 5 ампер , вот только диод будет потреблять ток в соответствии с даташитом . :-)

борисыч05 янв 2013, 18:04

greblin
Metal и без драйверов, уже все равно не то.
Дим , драйвера это тех кто любит лепить из блоков не заморачиваясь . Тут я могу подогнать что угодно под что угодно :ps_ih: . И не забывай что светодиод потребляет определенный ток только при определенном напряжении , а драйвер это всего лишь регулятор тока . Например при напряжении 3 вольта ты можешь дать хоть 5 ампер , вот только диод будет потреблять ток в соответствии с даташитом . :-)

Все конечно правильно, драйвер регулятор тока, но только стабилизированный. Как бы ты не манипулировал напряжением, стабилизатор тока не выдаст ток более заданного. В твоем случае, манипулируя только напряжением, два шанса угробить диоды- превышением тока или напряжения.

greblin05 янв 2013, 20:49

борисыч два шанса угробить диоды- превышением тока или напряжения.

Прибор и даташит в руки :-) . Насчет драйвера - только не надо мне обьяснять его принцип работы . Живу вроде не в лесу и факелом не пользуюсь . И судьба диодов при превышении значений по току мне известна с 5 класса .
Ппц , это тест и мне впринципе все равно какая судьба постигнет диоды после него . Моя задача прогнать их при токе 700 ма ( а уж как я буду добывать нужный мне ток без драйверов это как бы мои проблемы ни как с окружающими не связаные ) и посмотреть на уровень освещенности , а дальше хоть в ведро . Я из них крышку лепить не собираюсь , у меня уже стоит прожектор светодиодный на 10 вт .

Добавлено спустя 41 минуту 27 секунд:
Дим , пока собираю давай сразу определимся в каких режимах тестируем . Максимум я могу с диодов выжать 1 ампер . До ампера любые режимы по току с шагом до 0.01 а . Могу предложить три основных режима 350 ма , 700 ма , 1 а ( ну либо 900ма при желании ) . Возможны любые промежуточные вариации .

Metal05 янв 2013, 22:12

Давай как раз три режима, 350, 700 и 1000мА.
Твои диоды теплый белы?

greblin05 янв 2013, 22:31

Metal Твои диоды теплый белы?

Да , при ампере ~280 лм .

Metal05 янв 2013, 22:32

Цена одного диода?

борисыч05 янв 2013, 22:44

Для чистоты эксперимента необходимо, напряжение на диодах, держать стабильным, равным его оптимуму при всех значениях тока.

greblin05 янв 2013, 22:50

Metal Цена одного диода?

62 руб + блок питания 450 руб + радиатор пластина аллюминия толщиной 10мм шириной 100 мм длинной 520 мм ( халява )

Добавлено спустя 4 минуты 1 секунду:

борисыч Для чистоты эксперимента необходимо, напряжение на диодах, держать стабильным, равным его оптимуму при всех значениях тока.

Не прокатит , оптимальное напряжение 3.2 вольта - при этом ток 350 ма и дальнейшее увеличение тока ни к чему не приведет . 3.65 вольта 700 ма . Кривая зависимости напряжения от тока . Могу выставить 3.73 и регулировать только ток , тогда только можно посмотреть все режимы на одном напряжении .

борисыч05 янв 2013, 23:02

greblin Не прокатит , оптимальное напряжение 3.2 вольта - при этом ток 350 ма и дальнейшее увеличение тока ни к чему не приведет . 3.65 вольта 700 ма . Кривая зависимости напряжения от тока . Могу выставить 3.73 и регулировать только ток , тогда только можно посмотреть все режимы на одном напряжении .

Попробуй так и так. Имею ввиду при стабильном 3.73, если выдержат диоды по напряжению. Даташит не видел на них. И еще, посмотри при 3.2в ток 300ма и 350 ма, сравни люмены. Если конечно не трудно.

greblin05 янв 2013, 23:10

Делаем проще , поднимаю напряжение до тех пор пока ток потребления не возрастет до ампера . И на этом напряжении проверяю все остальное регулируя только ток .

Добавлено спустя 2 минуты 24 секунды:

борисыч И еще, посмотри при 3.2в ток 300ма и 350 ма, сравни люмены. Если конечно не трудно.

Без проблем , только люмены не смогу помотреть . Все только в люксах .

борисыч Даташит не видел на них

Я выкладывал выше .

борисыч Имею ввиду при стабильном 3.73, если выдержат диоды по напряжению

Выдержат .
