Пескопад в аквариуме (Aquarium Sand Waterfall) - стр. 3

[Roywalk Roywalk Участник]

Не опускайте руки, это возможно и очень красиво. УДАЧИ

Да я как бы и не опустил, просто навалилось слишком много житейских дел (а я не люблю суету) и на пескопад нет совсем времени :-(

Подсказка - "трубка Вентури"

Про трубу Вентури читал пару раз ога, и про подобное писал в начале. Я все время пробовал в конструкции трубы с внутренним диаметром 10мм. Думаю в этом моя ошибка, создается излишнее давление. Если за февраль разгребу все свои проблемы с бюрократическими проволочками нашего общества, то попробую сделать конструкцию на трубке 20-30мм. Все равно новая банка стоит и ждет изготовления фона, скал, доработки средств расстворения СО2 и тп, и тд....

[dimetrius dimetrius Житель]

Всё поперепутали, трубу Вентури и эффект Бернулли :-)

В водоструйном насосе рабочая вода под давлением подводится по трубе 1 к соплу 2, а из него с увеличенной скоростью попадает в цилиндрический участок — смеситель 3. Здесь из-за создавшегося разрежения вода из холодца или скважины подсасывается и перемешивается с рабочей водой. Далее смешанный поток воды поступает в расширяющийся участок насоса — диффузор 4, где в связи с понижением скорости давление (напор) увеличивается до такого предела, который обеспечивает дальнейший подъем и перемещение воды по трубе 5 к потребителю.

Водоструйные насосы характеризуются простотой устройства и обслуживания, так как не имеют трущихся частей и клапанов. Они малочувствительны к загрязнению воды, и потому их часто применяют для перекачки пульпы, угольного шлама, ливневых и сточных канализационных вод.

И ещё тут хорошее объяснение ...
Обратите особое внимание на разницу диаметров подающего сопла, смесительной камеры и выходного сопла. :dr_ink:

[VLauto VLauto Посетитель]

Т.е применительно к данной теме можно схематично представить так (извиняюсь за качество):

Песок из приемной чаши попадает в колбу и заполняет дно. Вода без преград идет из подающей в приемную трубу и не при каких условиях не пойдет в пескоприемник. Вакуум, создаваемый потоком подхватит водно-песчаную смесь из колбы и отправит вверх. Запас песка и приток воды пополнится только через единственное отверстие - из пескоприемника. Вроде должно работать?

[Roywalk Roywalk Участник]

Делал я подобное и нихрена у меня не работало :hi_hi_hi: На последней конструкции экспериментально проделал двойную подачу:

Вроде бы уж так должно было песок подталкивать в камеру, но нифига подобного.... парадокс...

[VLauto VLauto Посетитель]

Насколько я понимаю товарища Бернулли, именно диаметр подающей и приемной трубок имеет значение. При правильном соотношении этих диаметров создается разница давлений, которая стремится скомпенсироваться извне через кольцевую щель, в нашем случае подхватывая песок. Подбор диаметров и взаиморасположение трубок относительно друг друга а также относительно уровня песка в колбе позволят контролировать процесс.

[dimetrius dimetrius Житель]

именно диаметр подающей и приемной трубок имеет значение

Абсолютно верно. :dr_ink:
Алексей, в вашей конструкции диаметры одинаковые. Вы пытаетесь подтолкнуть песок (водой или силой тяжести), а нужно создать разряжение, что-бы песок засасывало.

[bosmat bosmat Профессионал]

Может пригодится при строительстве пескопада, все измерил, внутри все диаметры одинаковы 15мм, сужений нет каналы прямые, форсунка вход 10мм выход 4мм. По фото наверное понятно :a_g_a: .

[dimetrius dimetrius Житель]

Андрей, а что это за вещь? Прямоточка? Так она и "заточена" под эту работу, только давление в водопроводе и от помпы немножко разные, наверное нужно доработать :nez-nayu:

[igor818 igor818 Житель]

Андрей :pri_vet:-: , слушай, а хорошая идея с "питоном", я сейчас параллельно с топикстартером юзаю свою игрушку, если не заработает попробую "питон", но сразу предчувствую проблему - большой напор!

Добавлено спустя 11 минут 11 секунд:

только давление в водопроводе и от помпы немножко разные

предчувствую проблему - большой напор!

Да, Дим, и я о том же.

[bosmat bosmat Профессионал]

Андрей, а что это за вещь? Прямоточка?

идея с "питоном"

:pri_vet:-: Ага это "питон", водоструйный насос.

[Yami Yami Посетитель]

Придя домой, начал искать все, что могло бы пригодиться.

Открыл схему (постами выше) и давай резать/плавить/клеить...
Изначально взял игрушку дочери (саксофон), т.к. его форма идеально должна была подходить, прорезал дырку в передней части. Но потерпел неудачу, т.к. поток очень мал и песок выдувало из толстого отверстия.


Потом решил сделать по другому.

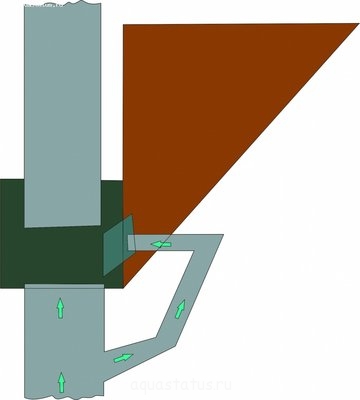

взял кусочек трубочки от подсветки (обычная для полива), насадил на фильтр (нужно немного поплавить конец трубки чтобы он налез на фильтр), сделал надрез и загнул, как на рисунке. Теме самым вода течет по краям, и захватывает песок (на картинке). Есть проблема с камнями, которые попали в песок, но думаю это не проблема. Еще нужно будет продумать носик, из которого песок будет вылетать, чтобы он не разлетался в разные стороны. Думаю сделать что то типа бочки - как эти скобки - ()

Вообщем, результат меня порадовал, теперь закуплю нормальный материал, воронку нужно сделать, первый вариант - маленький диаметр трубки, второй вариант развалился :) , каркас, облепить камушками, закрыть все соединения, настроить силу падения песка.. работы еще миллион, но самой идеи конструкции, буду придерживаться такой.

Простите за качество, снимал на китайский самсунг, а дочь уже спала - не мог достать фотоаппарат не разбудив :mi_ga_et:

...
...

[VLauto VLauto Посетитель]

:-): Тема развивается и уже дошла до лабораторных испытаний! Значит результат будет!
Конструкция Yami это один из вариантов исполнения, аналогичный предложенным Алексеем Roywalk. ИМХО хотя прибор и выполняет свое назначение, полностью работоспособным не является. Струя воды от помпы подхватывает осыпающийся песок и гонит по трубке. Отключение помпы например на ночь позволит песку из чаши заполнить трубку под чашей и создать пробку для тока воды при следующем включении. Тогда два варианта - струя продавит пробку и прибор заработает, или вода пойдет по пути наименьшего сопротивления, т.е. через чашу пескоприемника.

Есть проблема с камнями, которые попали в песок

Песок, нужно просто просеять.

Еще нужно будет продумать носик, из которого песок будет вылетать, чтобы он не разлетался в разные стороны. Думаю сделать что то типа бочки - как эти скобки - ()

На выходе нужен не носик, а наоборот расширяющийся раструб. Вода при выходе из узкой трубки в бОльший объем будет не в состоянии нести в себе песок и он выпадет из потока.

Всем удачи! :dr_ink:

[Roywalk Roywalk Участник]

Ураааа!!! Работает!!!

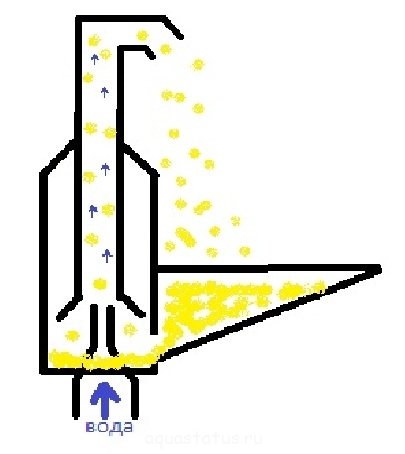

Сделал пробную модель по рисункам указаным выше (с разной шириной трубок для эффекта вакуума). Не стал сразу делать пескоприемник а сделал только трубки и рабочую камеру. Песок подавал чайной ложечкой к входнуму отверстию с которой песок (а точнее мелкий грунт фракцией около 1 мм - просеил через сито) втягивается в рабочую камеру и выбрасывается на верх, несмотря на то что выходная труба выше на 1,5 см от воды :-): Помпа на 400 л/ч.
Входная труба внутренним диаметром 14мм, в нее вставлена насадка идущая в комплекте с помпой (типа воронки, сужается на выходе). Приемная труба внутренним диаметром 18мм и воронкой в приемной части (нагрел зажигалкой и сделал юбку). Все это дело закупорено в сантехнической трубе внутренним диаметром 28 мм (наружний 32мм).

Теперь думаю что делать с верхней трубкой. Очень широкая и при большом количестве песка (думаю) будет просто затор (песок будет в ней болтаться). Попробую сделать насадку из узкой трубки....

[Yami Yami Посетитель]

Отключение помпы например на ночь позволит песку из чаши заполнить трубку под чашей и создать пробку для тока воды при следующем включении. Тогда два варианта - струя продавит пробку и прибор заработает, или вода пойдет по пути наименьшего сопротивления, т.е. через чашу пескоприемника.

Не соглашусь, т.к. я и включал и выключал фильтр когда тестировал - и струя воды шла как нужно, Эта перегородка направляет воду в нормальную сторону.
...

[dimetrius dimetrius Житель]

Не соглашусь

Ну при определённых условиях (мелкий песок, большое кол-во песка, длительное выключение) такой исход вполне возможен. :a_g_a:
П.С. прикольная схемка :-):

[Yami Yami Посетитель]

П.С. прикольная схемка

ой, если не авторизован в яндексе - не показывает.. :( ну да и черть с ней. ..

[VLauto VLauto Посетитель]

перегородка направляет воду в нормальную сторону

В Вашей конструкции язычок/рассекатель преграждает воде путь в пескоприемник и одновременно мешает песку заполнить трубку и создать пробку. Очень хорошо если это работает. Но в реальном изделии Вы не сможете себе позволить трубку с плавной дугой на пол-аквариума. Придется минимизировать, ставить колено, изгиб и т.п. В этом случае возможна закупорка. Но, то что образец реально рабочий, уже прекрасно. Остается навести внешний лоск. :co_ol:

Ураааа! Работает!

Алексей, круто! Не могли бы Вы выложить видео.

при большом количестве песка (думаю) будет просто затор (песок будет в ней болтаться)

Возможно, количество песка получится регулировать изменением размера отверстия из пескоприемника. :nez-nayu:

[Roywalk Roywalk Участник]

Снял как мог видео, песка много сыпать не стал, так как пескоприемник небольшой, а раструб вверху не широкий и песок разлетается по банке. В конце видео видно, как песок собравшись в кучу увеличивает подачу, так что при полном пескоприемнике будет нормальная подача песка. Во всяком случае я на это надеюсь :-)
...

[Roywalk Roywalk Участник]

Начал собирать конструкцию. На основе монтажной пены. Всплыли новые подводные камни: при заполнении пескоприемника даже на половину, падение песка почти приостанавливается, падает очень мало фракций (ну и я пока не нашел подходящего песка и использую гравий 1-2мм). Входное отверстие в пескоприемнике 8мм, возможно это мало и поэтому идет закупоривание. Убрал весь песок, засыпал 3 чайные ложки и конструкция снова заработала. Производительность конечно не на высоте, но завтра постараюсь найти песок другой фракции и испытать на нем. Если дальше так пойдет, то скорее всего оставлю все как есть и уменьшу размер пескоприемника под необходимое мне количество, а то он получился очень большим :hi_hi_hi:
...

[Yami Yami Посетитель]

Алексей, очень классно получилось! А можешь немного поподробнее рассказать о сооружении? Как делал, как резал, обычная пена подойдет? Всплывать не будет? не токсично ли? чем красить потом? :)

P.S. Вчера увидел в магазине Ашан вот такую поилку для ящериц. Ценник 1990 руб. с насосом и трубочкой.
Может как вариант, найти каркас от всего этого, в разделе Б/У на животноящерных форумах и от нее отталкиваться?
