[dimetrius dimetrius]

реле на 220 вольт

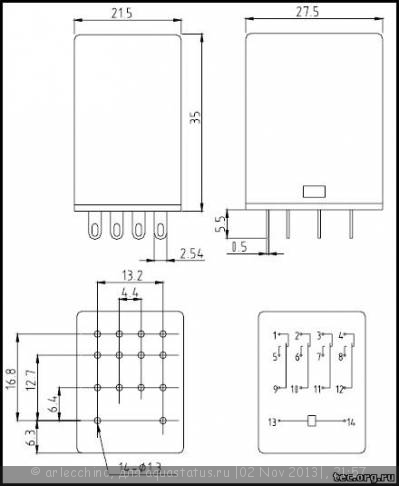

http://tec.org.ru/board/hls_4453_18f_4_ ... 0-1-0-1069 Такая? Рабочий ток обмотки 12В! :-):

Добавлено спустя 2 минуты 51 секунду:

я конечно дуб в электрике, но подключать 12 вольт в 220 это уже верх

Похоже вы не умнее меня :hi_hi_hi: :hi_hi_hi:

[Ильич Ильич]

я в магазин пришел и зачитал - 4-х контактное на 220 )))
такое http://tec.org.ru/board/hls_4453_18f_4_ ... 0-1-0-1067

[arlecchino arlecchino]

ножки питания не перепутали?

[Ильич Ильич]

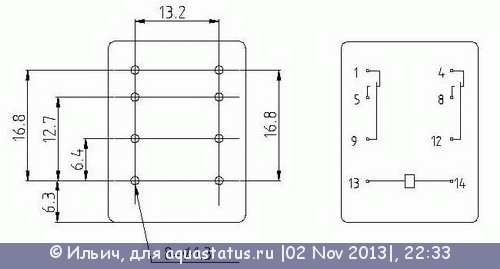

Павел, это я с фоткой реле напутал, реле с двумя группами контактов (а не четыре как по ссылке выше) как писал Slavkin - (Вячеслав) в первом посте,

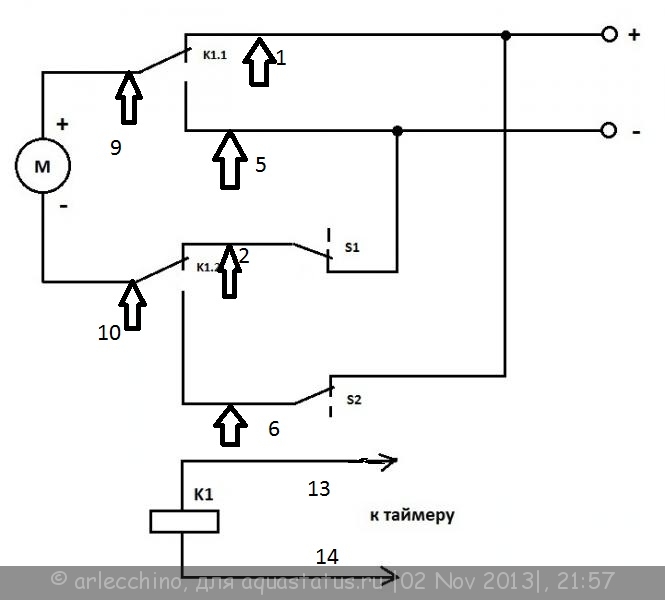

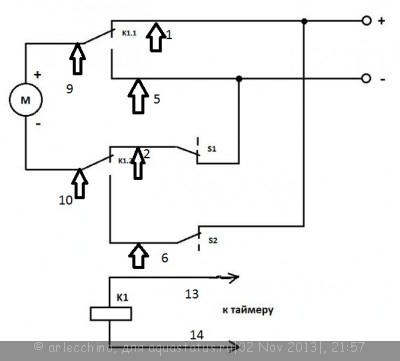

на днях попробую перепаять на 4-х контактное, как вы указали в схеме, выложу, главное штоб не жахнуло :-):

Спасбо

[arlecchino arlecchino]

для этого реле замените циферки 10-12, 2-4, 6-8 все остальное также

[klop klop]

Добрый день
По поводу контроллера дозатора
Я разработчик, если мой контроллер не удовлетворяет вашим требованиям то его можно модернизировать
http://www.youtube.com/watch?v=GpFsxQfVGxA
walgan(email)bk.ru

[dimetrius dimetrius]

На предоставленном вами видео я увидел просто весы с памятью, причём тут шаговый двигатель и как это применить для жидких удобрений для аквариума - не понятно. Нужно ещё очень много делать и переделывать что-бы можно было применить эту конструкцию к аквариуму.

[Denis73 Denis73]

Всем доброго времени суток! Если кто-то разобраля в этой схеме,или ещё лучше собрал устройство ,большая просьба откликнуться:-)

[Roman Roman]

Выделено в отдельную тему: Самодельный дозатор удобрений для аквариума

[Юрий... Юрий...]

Добрый день. Очень интересная разработка. А можно схему нарисовать от руки?
