Купил китайский контроллер за 170 руб, вентиляторы два есть один большой, в торой маленький, пока не ставлю, ибо пока ещё холодно :-) В общем с учетом наличия блока питания, и прочее, затраты 170 руб, покупать те-же кулеры в блоке типа охладитель, бешенные деньги на ветер (блин в реальном смысле ;;-))) )

[bosmat bosmat Профессионал]

Ещё парочка лайфхаков из собственного опыта.

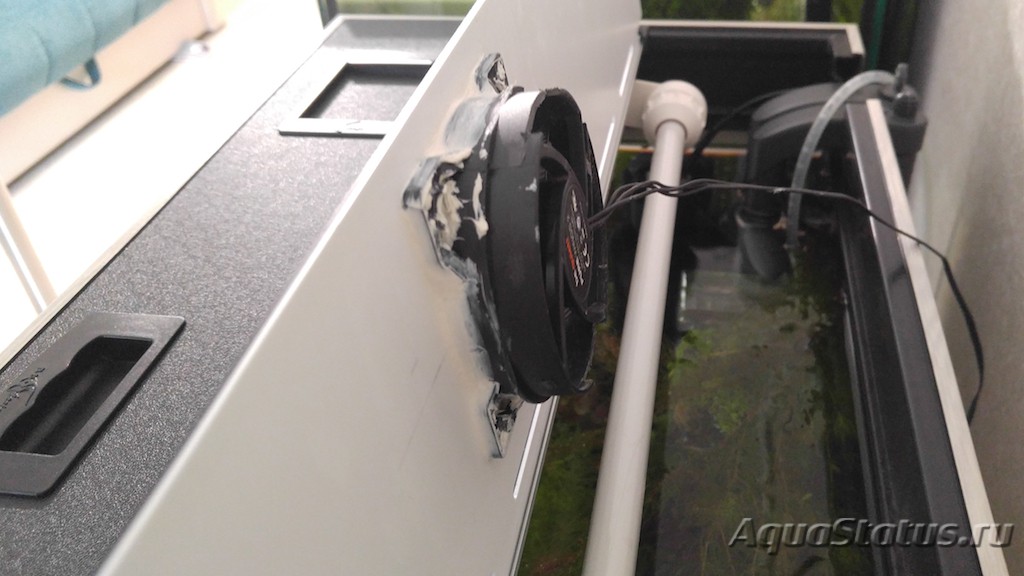

Клеить кулер к крышке удобно на обычный влагостойкий герметик. Он слегка снижает вибрацию и шумность, а также обеспечивает лёгкую замену вышедшего из строя вентилятора.

Добавлю.

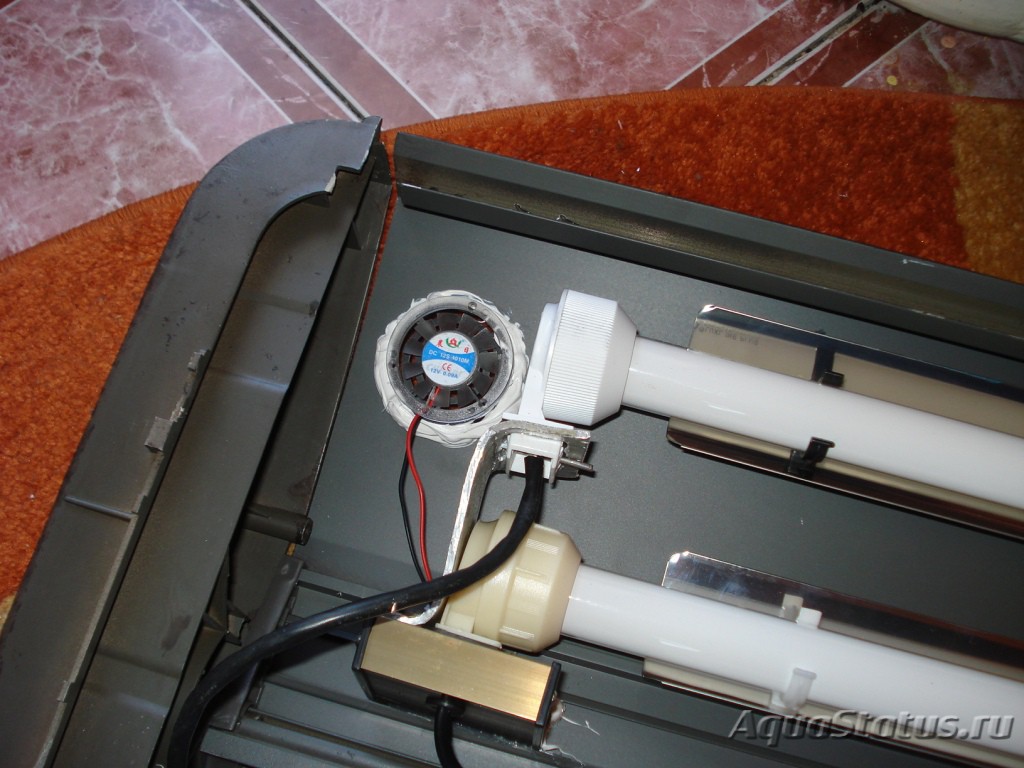

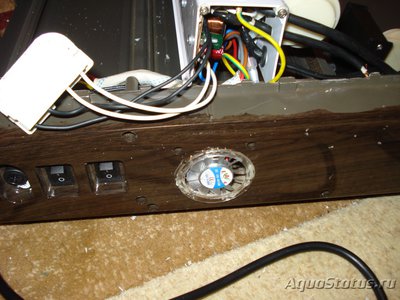

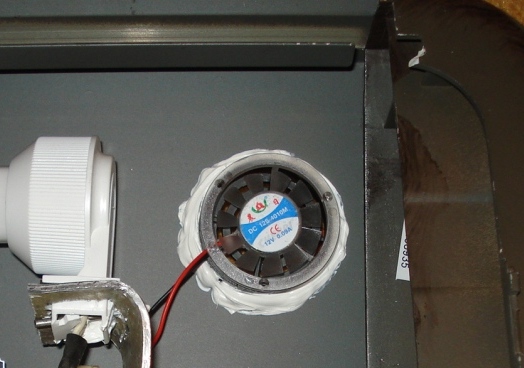

Забытое старое 2009 год, до сих пор поменял только один кулер, рабочий день 8 часов, по фото вроде понятно :dr_ink: .

Сам блок питания лучше выбрать с возможностью регулировки напряжения. Переключая вольтаж можно регулировать обороты кулера и как следствие интенсивность и шумность охлаждения

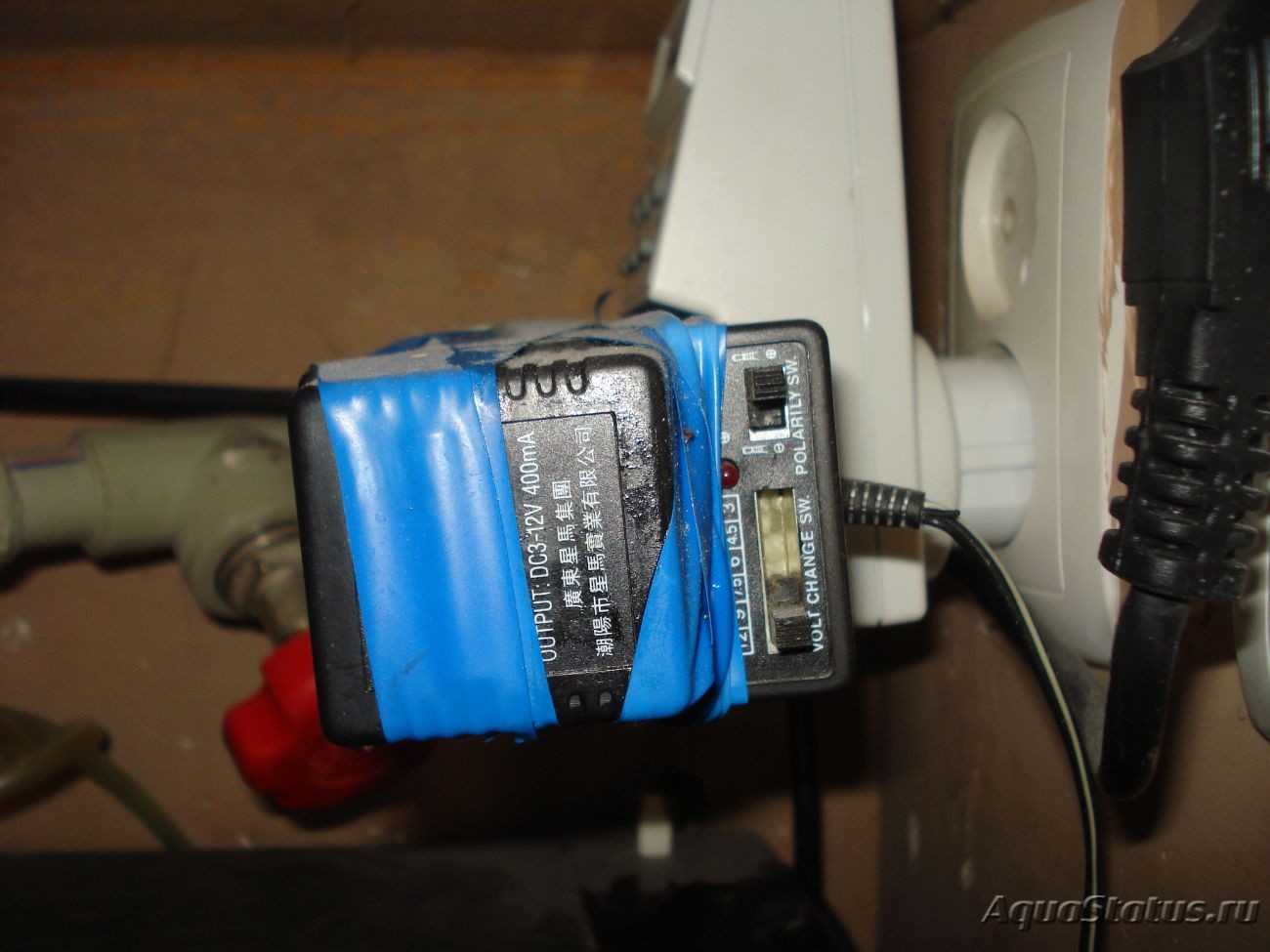

Обычный дешевый китаец, также еще в работе.

[Ya_P Ya_P Свой на форуме]

постараюсь сделать фото, как это все на практике реализовано применительно к аквариумам деннерле, акваплюс и биодизайн.

Причины, по которым пришлось сделать охлаждение - юго-западное расположение окон в квартире и очень хорошее отопление зимой :hi_hi_hi: Плюс, все аквариумы с крышками, температура, в среднем близка к 30 и это даже не в пик летней жары. Итак...

АкваПлюс Про 170

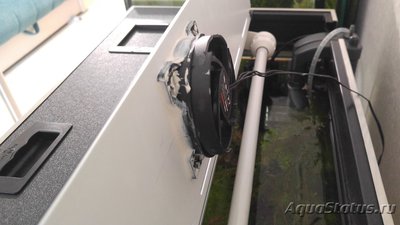

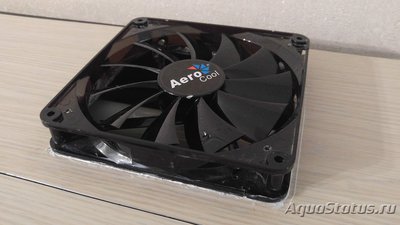

В штатной крышке (алюминиевая сэндвич панель) были проделаны 4 отверстия при помощи бошевского резака. Два - для вентиляторов, и два - для отвода воздуха. 140мм вентиляторы и декоративные сеточки с алиэкспресс приклеены на герметик. Габариты светильника и крышки не позволили "утопить" вентиляторы внутрь крышек. Поэтому - вариант практичный, без изысков. Поток воздуха не очень сильный. Предыдущие, точно такие-же вентиляторы дули ощутимо сильнее. Но, в принципе хватает. При температуре воздуха в комнате 24-27 и 4х лампах по 25Вт, температуру держат в районе 24-25 градусов. Если бы делал сейчас заново - поставил бы два 120мм кулера от Noctua, более тихих и подходящих еще и по цвету к крышке и обоям :-):

Биодизайн Риф 80

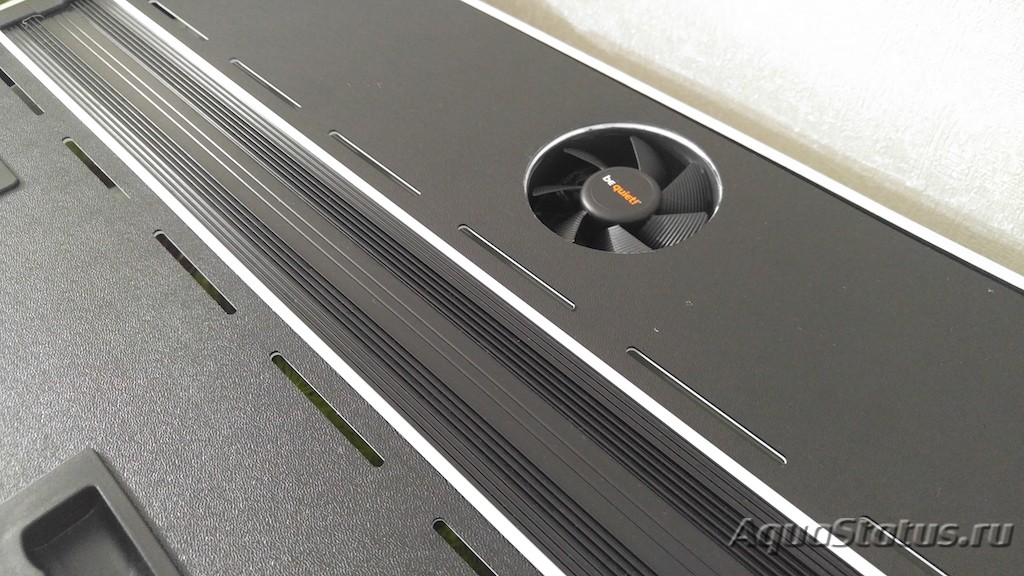

Здесь было сделано 1 отверстие под 80мм вентилятор. Большие габариты не поставить, меньшие - более шумные. Кулер подбирался по габаритам крышки, с попаданием в цвет проблем никаких. Пластик крышки резался при помощи резака-балеринки от Olfa. Приклеен на герметик. Пришлось лобзиком немного подрезать корпус вентилятора, чтобы не задевал за стенку аквариума и лампу при открывании-закрывании крышки. На функциональность не повлияло, зато удалось спрятать кулер внутрь. Отвод воздуха - через штатные отверстия в крышке аквариума. Вентилятор тихий, температуру держит в районе 25 градусов, при полностью включенном освещении (штатный гибридный светильник со светодиодами и двумя лампами Т5). При отсутствии охлаждения все те же +30. Сейчас бы поставил два таких вентилятора, на всякий случай. В летнюю жару пока сборка не тестировалась, опасаюсь, что не хватит запаса. Но, это все поправимо, крышки можно докупить отдельно и переделать, главное, модель кулера уже опробована, гадать не надо, а пластик резать хорошим инструментом - не проблема.

 Dennerle 30l

Здесь пришлось сделать самодельную крышку, хоть и очень не хотелось. Все-таки денерлевские открытые кубики с панорамным стеклом в открытом виде смотрятся несравненно выигрышнее, взгляд не оторвать. С другой стороны - постоянно выпрыгивающие расборы, вишни и аманки, а также две любопытные кошки вынудили браться за инструмент. Крышка сделана из пластика (доски для лепки, толщиной 2мм). Проклеена двумя видами космофена. Прогрунтовано и покрашено аэрографом под цвет обоев и прочей мебели. С попаданием в цвет не очень получилось, буду перекрашивать более светлой краской. Инструмент и краски - от второго моего хобби, авиамоделизма.
В крышке установлены два светодиодных модуля от Акваэль. Также, балеринкой, сделано отверстие под 120мм вентилятор. Вентилятор дорогой, от Noctua.  Выбрал его по причине малошумности, меньшей толщины и (в основном) из-за расцветки, подходящей под цвета интерьера и крышки. Приклеено традиционно герметиком. На 12Вт выхолаживает ближе к 20, пришлось поставить менее мощный блок питания, всего на 5Вт чтобы снизить обороты и не заморозить обитателей. При таком напряжении про шумность говорить не приходится вообще. Охлаждает без проблем, запас есть.

Акваплюс и Биодизайн стоят рядом и запитаны от такого вот блока питания, с возможностью регулировать напряжение и, как следствие влиять на шумность и интенсивность охлаждения. Как правило, работает от 7 Вт. В пик летней жары переключаю на 12Вт, ночью снижаю до комфортных по уровню шумности 7 Вт.

Коммутация на клеммниках Wago

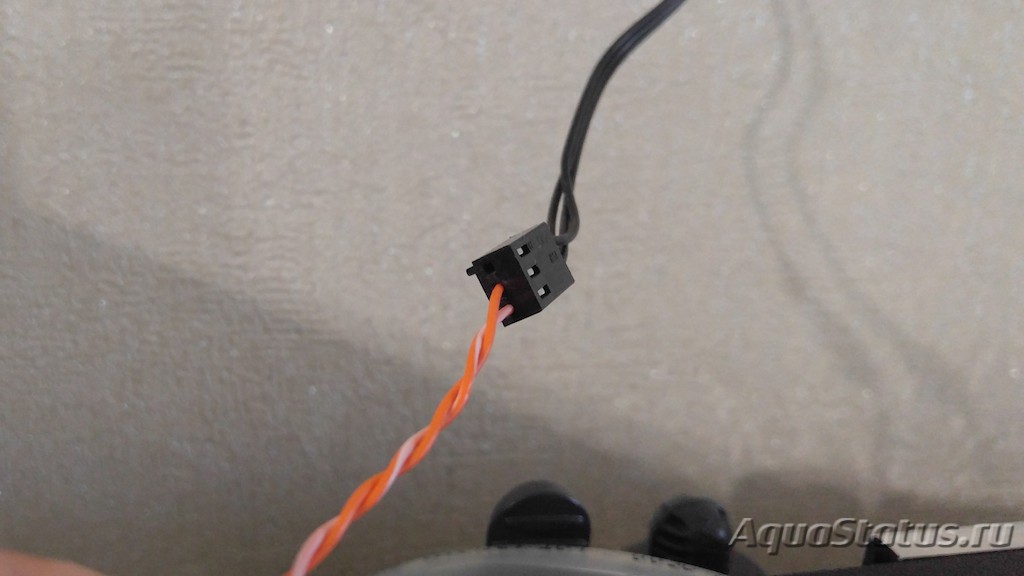

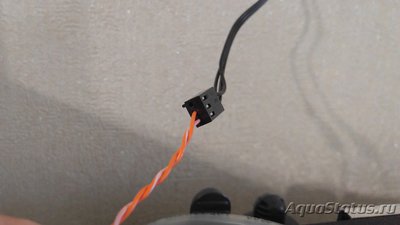

К 3pin (у Noctua 4pin) разъемам подключено так. Держится за счет силы трения. Можно, в принципе, зафиксировать капелькой супер-клея

Из всех размерностей кулеров мне больше всего понравились 120мм по соотношению эффективность/тишина. Но, не везде их можно применить, к сожалению.
Как-то так. Надеюсь, кому-нибудь будет полезна эта информация. Я, в свое время, все сам делал, методом проб и ошибок :smu:sche_nie:

[snakebig snakebig Старейшина]

В тех местах, где вентиляторы стоят под крышкой, как правило, живут не больше года, при условии непостоянной влажности. Если влажность присутствует регулярно, срок службы сокращается ещё быстрее.

[Ya_P Ya_P Свой на форуме]

В тех местах, где вентиляторы стоят под крышкой, как правило, живут не больше года, при условии непостоянной влажности. Если влажность присутствует регулярно, срок службы сокращается ещё быстрее.

Поэтому и делал сборки на герметике, клеммниках и витой паре. Ремонтопригодно, быстроразборно

[snakebig snakebig Старейшина]

сборки на герметике, клеммниках и витой паре

Влага проникает в вентилятор, под центральную часть, она ничем не защищена. На лопостях кгруглый магнит, а под ним катушка из медного провода, распаянная на маленький кусок текстолита. Видимо нужно эти части тоже защищать, например, лаком.

[Max Max Житель]

А я сделал съемной сборку из 2-х вентиляторов: Охлаждения аквариума Juwel своими руками (пост #539129),
похолодало - снял и в шкафчик убрал за ненадобностью :-): , а в отверстие - заглушку.

[bosmat bosmat Профессионал]

Влага проникает в вентилятор, под центральную часть, она ничем не защищена. На лопостях кгруглый магнит, а под ним катушка из медного провода, распаянная на маленький кусок текстолита. Видимо нужно эти части тоже защищать, например, лаком.

Возможно но уже сколько времени, полет :co_ol: .
Мой аквариум - боцарий (bosmat ) (пост #36176)

[Саид Саид Посетитель]

Пребываю в процессе изготовления новой крышки для 80л. банки, подскажите какой диаметр кулера оптимален, не хотелось бы ставить слишком большой, кулеры есть любые от 40 до 140мм. :nez-nayu:

[bosmat bosmat Профессионал]

Все зависит от используемых осветительных приборов, конструкции крышки , используемых материалов, температуры в помещение и точно вам наверное никто не скажет. Поставьте какие нравятся, если не будут хватать добавите.

[serg_42 serg_42 Профессионал]

кулеры есть любые от 40 до 140мм

Чем меньше диаметр, тем противнее шум.
Поэтому надо стремиться впихнуть карлсона как с можно большим диаметром, а потом (в случае необходимости) понизить ему напряжение до 8...10 Вольт.

[Саид Саид Посетитель]

Примерно так и мыслил, но подумал лучше спросить бывалых. Вопрос снят, спасибо. :jn_pu_sk:

[bosmat bosmat Профессионал]

Сергей у меня маленькие стоят, вообще не слышно, ссылка выше, правда сгорел один за 9 лет, поменял :nez-nayu: .

[serg_42 serg_42 Профессионал]

у меня маленькие стоят, вообще не слышно,

Ха, Андрей, дык у тебя же 11-лопастной кулер :co_ol:
Я таких уже давно не видел :nez-nayu:

[Саид Саид Посетитель]

11-ти лопастные говорите, хм... надо поискать в закромах. :-):

[buggi111 buggi111 Посетитель]

...


работают от контроллера, от которого и работает нагреватель.

[Oleg13 Oleg13 Новичок]

На али заказал терморегулятор W1209 для охлаждения. Раньше использовал терморегулятор на ШИМ, но в последнее время стал он меня подводить. За ночь на три градуса понизил. Сейчас, пока жду с китая, запитал на прямую кулер. Выставил 10В на блоке питания.

[andrey_che andrey_che Житель]

Поделюсь своим вариантом монтажа вентилятора. Летом возникла задача пристроить вентилятор для аквариума с покровным стеклом. Готовые решения не подходили по вполне очевидным причинам - все они не могут дуть под себя вертикально, а со стеклом больше и некуда. Так уж удачно совпало, что покровное стекло имело вырез "под оборудование".

В результате был куплен центробежный вентилятор-улитка на 5В и распаяный с одной стороны usb-провод, ребенок с радостью пожертвовал пару деталек и винтики от своего конструктора, прищепка нашлась от сломанной вешалки (с прорезиненными лапками), блок зарядки на 5В думаю есть в каждой квартире (и не один)). Далее, всё понятно по фото.

В жару 29-30 градусов конструкция уверенно держала в 50-литровом аквариуме дельту в минус 2-3 градуса. Несмотря на то, что вентилятор дует вертикально вниз, за счет покровного стекла под ним создается устойчивый поток воздуха, который и выносит испаряющуюся воду, далее уже всё как обычно ).

Сейчас умной розеткой включаю вентилятор каждые полчаса на 3 минуты (кроме ночи), чтобы держать стекло сухим снизу.

[andrey_che andrey_che Житель]

Думаю поставить контроллер температуры для управления вентилятором. Подобрал на алике из недорогих:

Вход 220В - выход 220В (поставлю дополнительно компактный AC-DC Hi-link HLK-PM01 220В-5В, либо если переключающее реле управляется 5 вольтами, то может можно будет снять прямо оттуда 5В).

Есть версии с "изолирующим" трансформатором и без.
Я не электрик, но полагаю - это гальваническая развязка на входе, да?
Так вот вопрос - насколько вероятно, что этот трансформатор будет трещать (хочу тишины!)?
И если брать версию без трансформатора, то чем она опаснее? Тем, что датчик в воде без развязки?
Электрики, подскажите, плиз. )

[ll-vladimir-ll ll-vladimir-ll Профессионал]

Так вот вопрос - насколько вероятно, что этот трансформатор будет трещать

импульсные блоки питания трещать не должны вообще, в них возможен "звон", высокочастотный писк, но это чаще у блоков работающих в широком диапазоне нагрузок, либо на холостом ходу либо наоборот на максимальной мощности. Здесь скорее всего все будет в этом плане нормально.
