Эпра на микросхеме своими руками. - стр. 2

Nikolaykz26 мар 2012, 20:24

Vjacheslav Сделан вывод, что всё-таки лучше купить готовую.

В принципе согласен. Но это если есть возможность купить качественную ЭПРу. Но всё познаётся в сравнении. Поджигал две лампы. Одну от собранной ЭПРы, вторую - от заводской. Разница была видна не вооружённым глазом. К тому же, если лампа со спец. спектром, то на некачественной ЭПРе просто не будет выдавать положенный спектр.
Собирал ЭПРа на 3 ЛЛ , и на 4. Так что с точки зрения экономии, для кого как.

Avadonoz8927 мар 2012, 01:17

Спасибо большое за архив и наставления) :co_ol: :bra_vo: Опыт в радиоэлектронике имеется, проблем быть не должно. Печатки ЛУТом делал, вот дроссели мотать не приходилось, перематывал правда один раз силовой транс ...
Корпус довольно милый вышел) Мне выгодней сделать будет, ибо деталей навалом, а ЭПРА Т5 2х54 к примеру у нас стоит 1100р ...
Да и суть ещё в том, что склеил 50-ти литровик, и хочется оснастить его по возможности своими руками, идеология DIY так сказать ...

Vjacheslav27 мар 2012, 08:51

Читал как-то в нете. Про цены на нормальные ЭПРА.
Самые дорогие это Dennerle около 4000Р ( с ума уж сошли!)
Потом вроде "OSRAM" и по-моему Испания "ELT".
Philips вроде стали выпускать регулируемые по мощности.

по своей плате последнее добавление:
На самой плате оранжевый разъём с тройным вводом земенён на зелёный при установке (вид сверху по фото выше, слева "папа" счас зелёный как и "мама")
Оранжевый это ввод 220В-двойной разъём ( распилили оранжевый тройной)

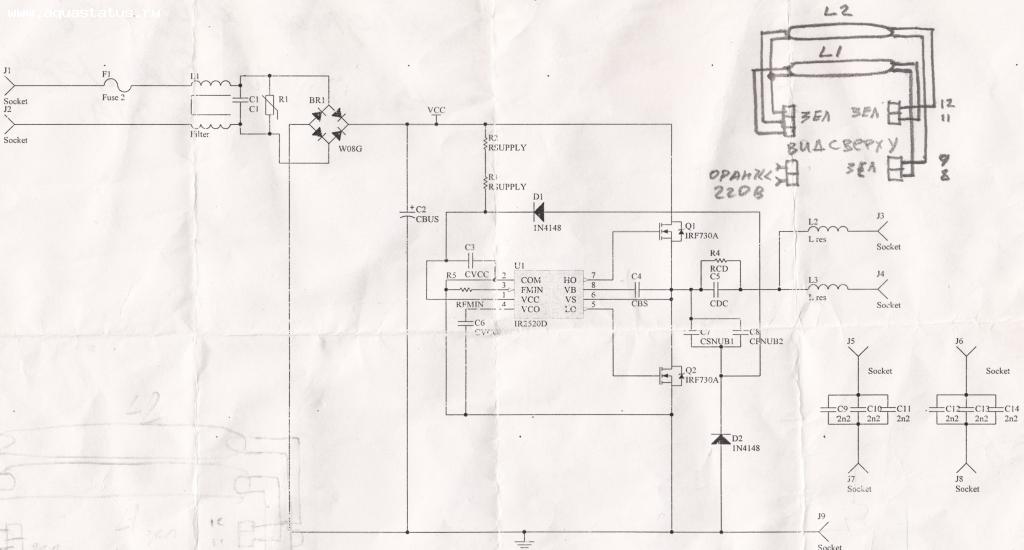

Последнее что нашёл в тумбочке это более подробная схема с гнёздама разъёмов и эскизом подключения самих ламп.
Другу спасибо! Это мало сказано! Сам давно уже этим не занимаюсь.

Avadonoz8928 мар 2012, 01:19

За доп.схему отдельное спасибо Вечеслав! Назрел ещё один вопрос, имеются 2 сгоревших ЭПРА 2 х 36 W под Т8-е лампы, L-метра нема, как бы узнать не подойдут ли дроссели из них по индуктивности ??? там наверное стандартно по 1-1,5 mH ?

Avadonoz8928 мар 2012, 01:22

А с двумя катушками наверное по 5 и 10 mH но это всё на уровне догадок ...

Vjacheslav28 мар 2012, 11:27

Avadonoz89 За доп.схему отдельное спасибо Вечеслав! Назрел ещё один вопрос, имеются 2 сгоревших ЭПРА 2 х 36 W под Т8-е лампы, L-метра нема, как бы узнать не подойдут ли дроссели из них по индуктивности ? там наверное стандартно по 1-1,5 mH ?

Я Сам в этом ноль.
Теорию прочтите сначало раз хотите это сделать. Что за лампа.. Каким током поджигать, при каких номиналах наступает резонанс контура ит.д.
Для ламп T5 ток прогрева и ток поджига вроде другой.
Катушки скорее сгорят рассчитанные на T8. Китайские сердечники с их габаритами катушек навряд ли вам помогут в намотке проволокой определённой толщины и количеством витков под эту индуктивность.
Или спросите у соседа выше :-): . Он точно должен знать.
Будет время у друга ответит. Я уже не занимаюсь этим 20 лет. Всё что смог опубликовал.

Nikolaykz28 мар 2012, 13:48

Avadonoz89 За доп.схему отдельное спасибо Вечеслав! Назрел ещё один вопрос, имеются 2 сгоревших ЭПРА 2 х 36 W под Т8-е лампы, L-метра нема, как бы узнать не подойдут ли дроссели из них по индуктивности ? там наверное стандартно по 1-1,5 mH ?

Без L-метра намотать дроссель на Б\У сердечниках, с необходимой индуктивностью, будет, практически, не возможно. Они все разные по параметрам. Кол-во витков с одинаковой индуктивностью, будут отличаться на десятки . Сердечники нужны не менее 6 мм. Лучше 7 мм. С меньшим размером будет уходить в насыщение и перегреваться. Микруха уйдёт в защиту. Читал , что можно использовать дроссели от Ферронов. К тому же на них проштампована индуктивность. ЭПРА на 36 Вт, дроссели на 2 mH. Если ЛЛ на 54 Вт, то подсоединяем два дросселя паралельно. Получим 1 mH. Если на 39 Вт, то надо немного смотать провод на дросселе, и замерять ток на эпре и подгонять витками до нужного.
Можно собрать такую не сложную схему. Замеряем напряжение на резисторе и умножаем на напряжение в сети. Получим потребляемую мощность. Мощность лампы будет на 3-4 Вт меньше.

Vjacheslav07 апр 2012, 16:58

если почитать тему в первых сообщениях то в плате вылетел варистор. Как оказалось причина в его номинале . Он должен быть не на 270 В, а на 400В. Это происходит потому что при выпрямлении напряжения его фактическая велечина увеличивается в 1.41 раза и частота соответственно становиться 100ГЦ.

Argus08 янв 2013, 17:41

Здравствуйте, подскажите, есть ли разница пусковых токов и питания лампы после пуска для ламп Т5 разной мощности. Скажем если я запитаю лампу 30Вт Т5 от ЭПРА 18 Вт, на что нужно обратить внимание или какие для чнго последствия?

greblin08 янв 2013, 17:54

Первое , нормальный Эпра не запустится , ненормальный запустится но быстро сгорит в виду повышеной нагрузки .

Argus08 янв 2013, 18:10

Спасибо. Я не профессионал, самоучка. в радиоэлектронике на твердую четверку тяну. Не могли бы подсказать, я так понимаю значение имет конденсатор, транзистор и дроссель, если поменять транзистор на более мощный или все же нужно и дроссель перематывать?
Еще забыл спросить, я с лампами дел не имел, поэтому пака вопросы: у ламп разной мощности пусковые токи разные? После запуска лампа питается разными напряжениями?

Добавлено спустя 9 минут 1 секунду:
ВСе, скачал программу, разобрался. Вопрос снимаю. Спасибо за помощь.

Vjacheslav08 янв 2013, 18:32

Argus ВСе, скачал программу, разобрался.

отпишитесь если соберёте и заработает на IR2520D.
А потом через год. Интерестно насколько хватит сил у это микрухи.
Их вроде сняли с производства. А вопрос сколько они работают до конца невыяснен.
Нелишним наверно будет собрать дополнительный помехоустойчивый и стабильный блок питания к ней.

deluxe8702 сен 2013, 10:18

Здравствуйте! Подскажите пожалуйста: чтобы управлять яркостью лампы по этой схеме - достаточно подавать 0-10вольт на 3ю ногу микросхемы? И насколько критично отклрнение от схемы, потому что в разных источниках, схемы немного разные, где то больше обвязки, где то меньше.

Vjacheslav02 сен 2013, 16:05

Я думаю на форумах электронщиков можно узнать более подробную информацию по обвязке и другим вопросам связанные с этой микросхемой. Тут неособо много ответов наверно будет. Повторюсь читал несколько мнений о нестабильности подобного устройства.
У самого проработало месяца два. Причины отказа уже не помню.
Появилось много ЭПРА разных фирм. Нет смысла их паять в наше время.

igor81802 сен 2013, 22:08

Vjacheslav Появилось много ЭПРА разных фирм. Нет смысла их паять в наше время

Вот вот, цена вопроса 115р 1х36Вт Т8, из шести штук за два года поменял две!

Vjacheslav14 сен 2013, 22:40

deluxe87 Подскажите пожалуйста: чтобы управлять яркостью лампы по этой схеме - достаточно подавать 0-10вольт на 3ю ногу микросхемы?

Лучше собрать чтоб хоть так-то работало! Это уже достижение будет для себя самого если уж на это пошло. Проработает неделю-две там можно и регулировкой заняться если невтерпёж.

Eric01 июл 2014, 12:36

Добрый день! Для меня все эти индуктивности - темный лес :-) все контроллерами балуюсь.
Вопрос про зазор: имеется ввиду зазор между Ш или что-то другое?
