Снижаем нагрев ЭМ-клапана подачи СО2 - стр. 2

dimetrius17 фев 2013, 02:23

evrojox на ощупь рука не терпит

evrojox а так ели теплый, градусов 40-45с

Вы уж определитесь.

evrojox В тумбочке не помеха

Напомню - в деревянной и без вентиляции.

Дальше только снижение нагрева. :ne_ot_ho_di:

evrojox17 фев 2013, 02:35

dimetrius Напомню - в деревянной и без вентиляции

Для снижения нагрева сделайте в тумбочке вентиляцию, полезно по многим причинам ИМХО :-) . А на счет определиться, цитирую: Кипятильник под капотом, а так ели теплый, градусов 40-45с. Пожалуйста читайте внимательнее. :dr_ink: И 1.2ватта это меньше чем от лампочки, или другова эл. оборудования. :co_ol: Мнение сказал, дальше :ne_ot_ho_di:

vpalehin07 мар 2015, 14:28

Добрый день!
Подскажите, можно ли чем нибудь заменить лампочку? Может какая радиодеталь есть.

nedorezo08 мар 2015, 23:29

Такая радиодеталь раньше называлась баретер. Но вот как найти баретер с нужными характеристиками в нонешние времена, это большой вопрос. А лампочки пока есть. Лишнию энергию, после срабатывания клапана, надо куда то деть - легче и проще преобразовать в тепло.

vpalehin09 мар 2015, 01:42

Мне чисто для эстетических нужд. С лампочкой сейчас все хорошо, клапан греется,но не критично.

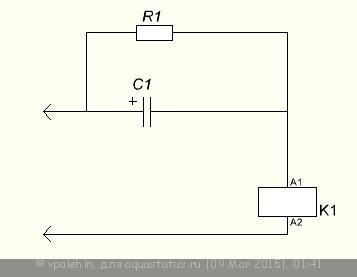

Посоветовали такую схему, но я в них не особо разбираюсь

Bключаете сопротивление 3,3 - 3,5 Ом, мощностью 5 W
Конденсатор подбираете на месте, чтобы срабатывал

A1 A2 это что? Полярность? Но к клапану с любой стороны подойди, он будет работать.

mcflyspb10 мар 2015, 10:37

К лету хочу поставить клапан на трубку аэрации, которая идет во внутренний фильтр. Управление от таймера света. Пока свет есть, клапан закрыт. Света нет - открыт. Какой лучше взять клапан ? Нужен самый маломощный на минимальный вольтаж (БП подберу).

snakebig10 мар 2015, 10:40

Сэр знает толк в извращениях! :hi_hi_hi:
По мне так дешевле китайская пердулька будет, чем эл.клапан для такой ненужной затеи.

mcflyspb10 мар 2015, 10:45

snakebig, Вы про компрессор ? Есть Акваэль, не самый дешевый, в шкафу валяется. Предлагаете к нему второй таймер купить ? Он работать должен когда нет напряжения на таймере света.

snakebig10 мар 2015, 11:23

mcflyspb Он работать должен когда нет напряжения на таймере света

Реле с минимальной обвязкой

Добавлено спустя 28 секунд:
Если с паяльником тяжело, то можно и через второй таймер

mcflyspb10 мар 2015, 11:34

snakebig, хочу вариант с нормальнооткрытым клапаном ! :ps_ih:

vpalehin11 мар 2015, 01:08

А помпе от таких действий ничего не будет? Она бедная работает, крутится, воздух пытается выплюнуть. А электромагнитный клапан не дает.
Я купил клапан от омывателя. Вышел на 195 рублей. В Вашем случае нужно еще реле докупить, чтобы при подаче напряжения размыкала контакты и клапан не срабатывал. Это еще рублей 50. Не проще купить таймер рублей за 300?
...

mcflyspb11 мар 2015, 09:48

vpalehin, не компрессору, а фильтру. Фильтр с возможностью подключения шланга аэрации. Ему все равно, подают в него воздух или нет, т.к. качает он воду. В моей модели воздух попадает до турбинки и в мелкие пузыри размалывается. За ссылку на таймер и клапан спасибо! Я где-то за 700 покупал 2 года назад. Подешевели....

Unlimited11 дек 2015, 09:01

Собрал клапанную систему, посадил компрессор на обычное автомобильное реле, и вот решил еще перекрыть СО2 когда света нет. Купил клапан омывайки от самар, подключил паралельно реле которое отключает компрессор, запитал все от БП который питает светодиоды в крышке, запас там есть... Так вот этот клапан никак не предназначен для длительного удержания, он нагревается так что рука не терпит, и оставлять его таким нагретым на 12 часов как-то не комфортно.. Включил его через реле с RC сетью последовательно с сопротивлением 45 ом, мощностью 5W, и все стало шикарно! Клапан чуть теплый после нескльких часов работы. Открывается он на 12 вольтах, а потом срабатывает реле и на клапане остается только 8 вольт. Теперь греются сопротивления, оно горячее, но рука терпит. Можно конечно еще через ШИМ преобразователь включить, но это значительно дороже, а в свете того что лучше СО2 вообще на ночь не перекрывать, то и вообще наверно не стоит..
Теперь есть мысль понизить подачу в ночное время этим же клапаном.
Т.е. клапаном перекрывать трубку 6/4 мм, но в обход клапана сделать трубку от капельницы, она тоньше, и возможно её еще как-нибудь задросселировать, тогда в ночное время просто со2 будет идти меньше...

snakebig11 дек 2015, 10:24

Unlimited Включил его через реле с RC сетью последовательно с сопротивлением 45 ом,

А я ленивый :al_kana_ft:

Фото Снижаем нагрев ЭМ-клапана подачи СО2 (photo#74275)

Unlimited Т.е. клапаном перекрывать трубку 6/4 мм, но в обход клапана сделать трубку от капельницы, она тоньше, и возможно её еще как-нибудь задросселировать, тогда в ночное время просто со2 будет идти меньше...

Не спешите. Если клапан такой же как у меня, то он не герметично закрывается. Не герметично для СО2, если быть точнее. Примерно 1 пуз в 10 секунд, как раз аналогия тонкой трубочки.

Unlimited11 дек 2015, 10:50

snakebig Не спешите. Если клапан такой же как у меня, то он не герметично закрывается. Не герметично для СО2, если быть точнее. Примерно 1 пуз в 10 секунд, как раз аналогия тонкой трубочки.

С виду клапан такой же, на таких клапанах делают самодельные пневмотические ружья... Держит у меня он вроде нормально, но, спасибо, я понаблюдаю.. Где-то читал что есть разница на какой штуцер клапана подавать, какой-то из них он держит лучше... Но выход из содовой бутылки у меня задросселирован иглой от шприца, т.е. в подаче на клапан уже давление ниже, может поэтому не травит?

snakebig11 дек 2015, 11:06

Unlimited какой-то из них он держит лучше

Я подаю на штуцер, который под углом 45 градусов, с прямого идет на распылитель.
Ещё был один момент, внутрь ЭК попало немного глицерина. Хотя, пропускало, вроде бы и до этого момента.

Unlimited выход из содовой бутылки у меня задросселирован иглой от шприца

Как вариант.
А ещё ведь это деталь от ВАЗА :-) Поэтому тут может быть всё что угодно. Тем более я этот клапан нашел лишь в одном месте на весь авторынок, это от старой модели восьмёрок. Сейчас ставят два двигателя на омыватель.

Unlimited11 дек 2015, 13:37

snakebig Я подаю на штуцер, который под углом 45 градусов, с прямого идет на распылитель.
Ещё был один момент, внутрь ЭК попало немного глицерина. Хотя, пропускало, вроде бы и до этого момента.

У меня наоборот...

Unlimited А ещё ведь это деталь от ВАЗА :-) Поэтому тут может быть всё что угодно. Тем более я этот клапан нашел лишь в одном месте на весь авторынок, это от старой модели восьмёрок. Сейчас ставят два двигателя на омыватель.

Я буквально два дня назад купил в магазине за 190 рублей, нормально упакованный :) Но с качеством сборки деталей для ВАЗ да, известная проблема :)
