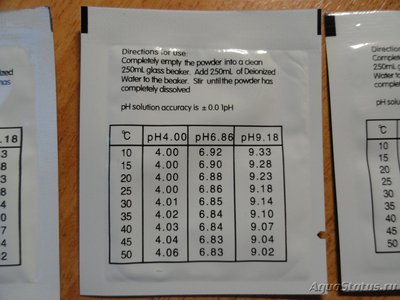

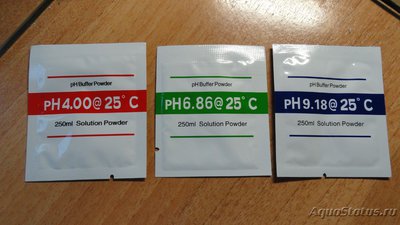

Приехали китайские порошки для разбодяживания буферных растворов:

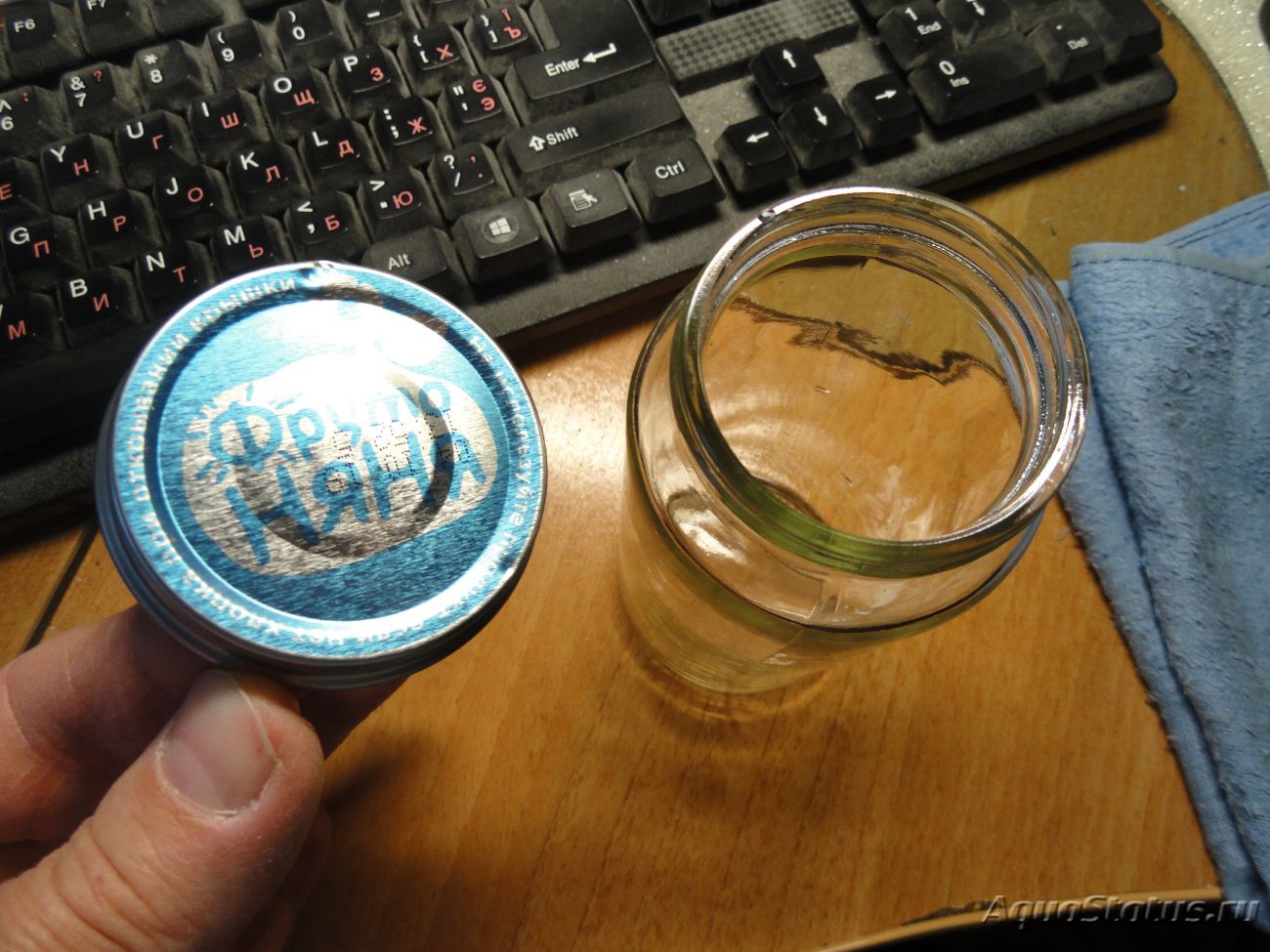

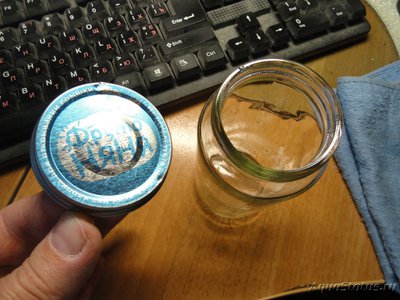

Развёл их дистиллятом в баночках от "Фруто-Няня" (они как раз на 250 мл, правда крышки дерьмовые, но держат):

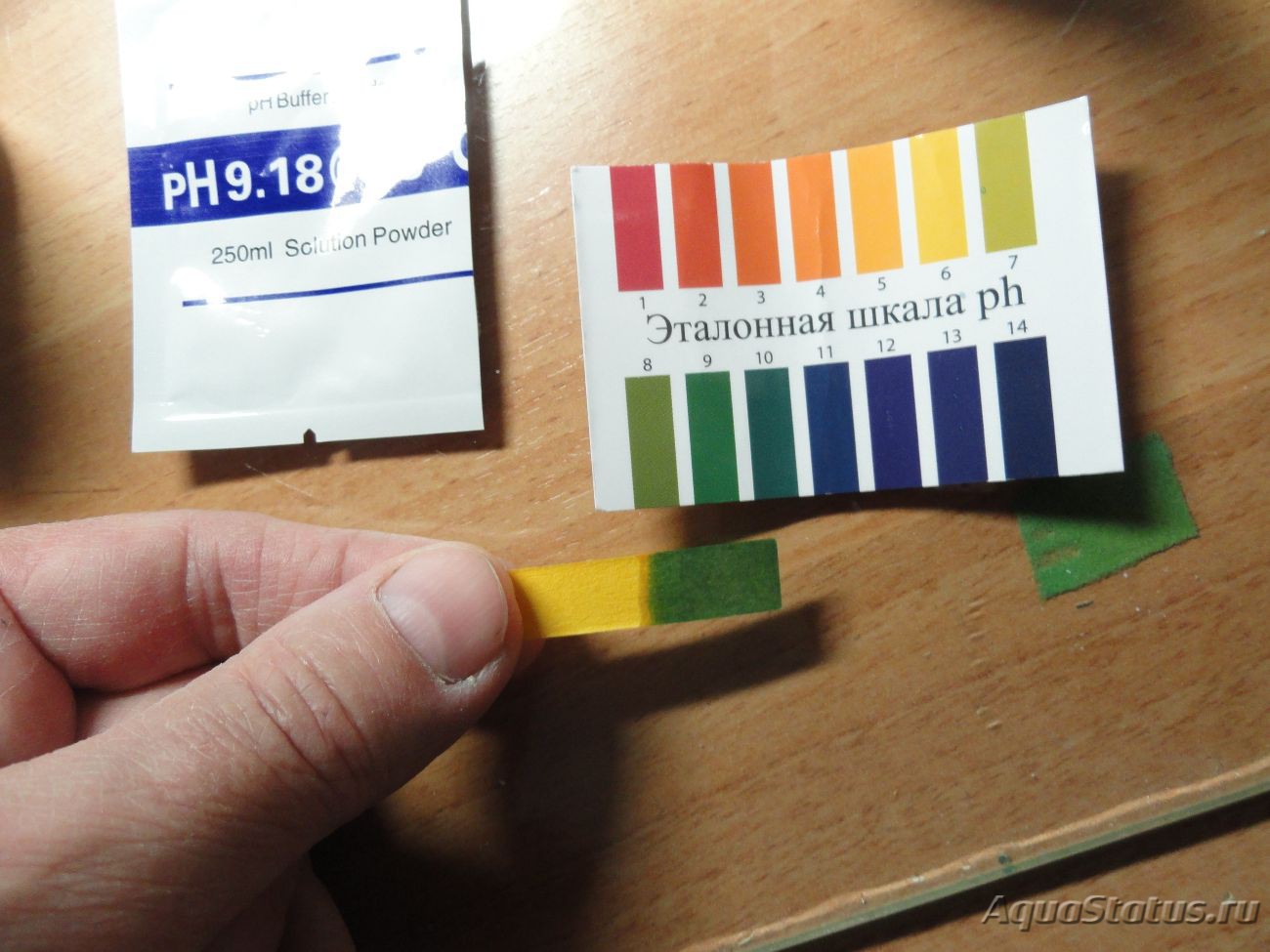

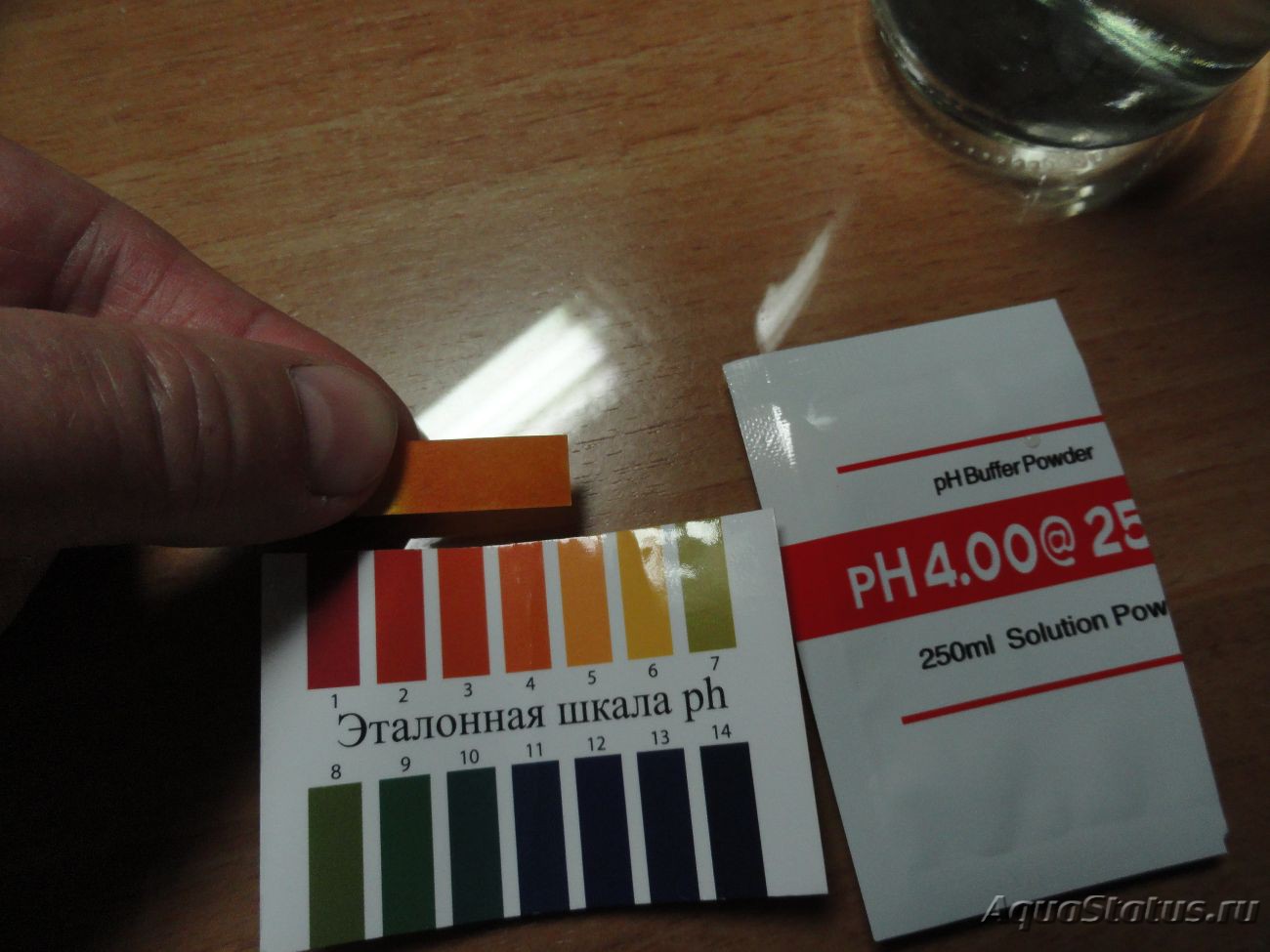

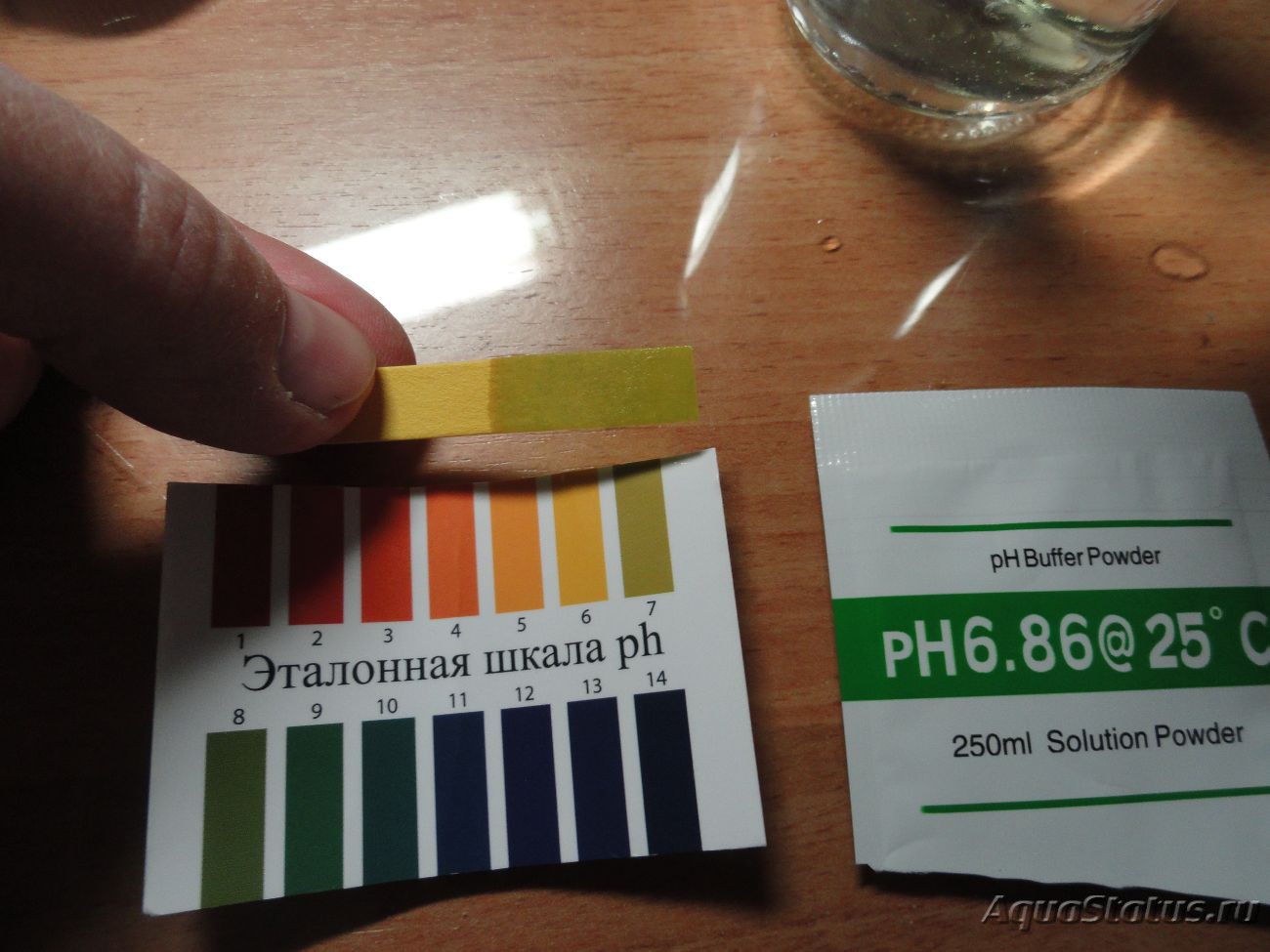

На всякий случай полосками проверил китайцев на "вшивость". Всё нормально. :co_ol:

Ну и откалибровал pH-датчик с указанным выше модулем на этих трёх растворах.

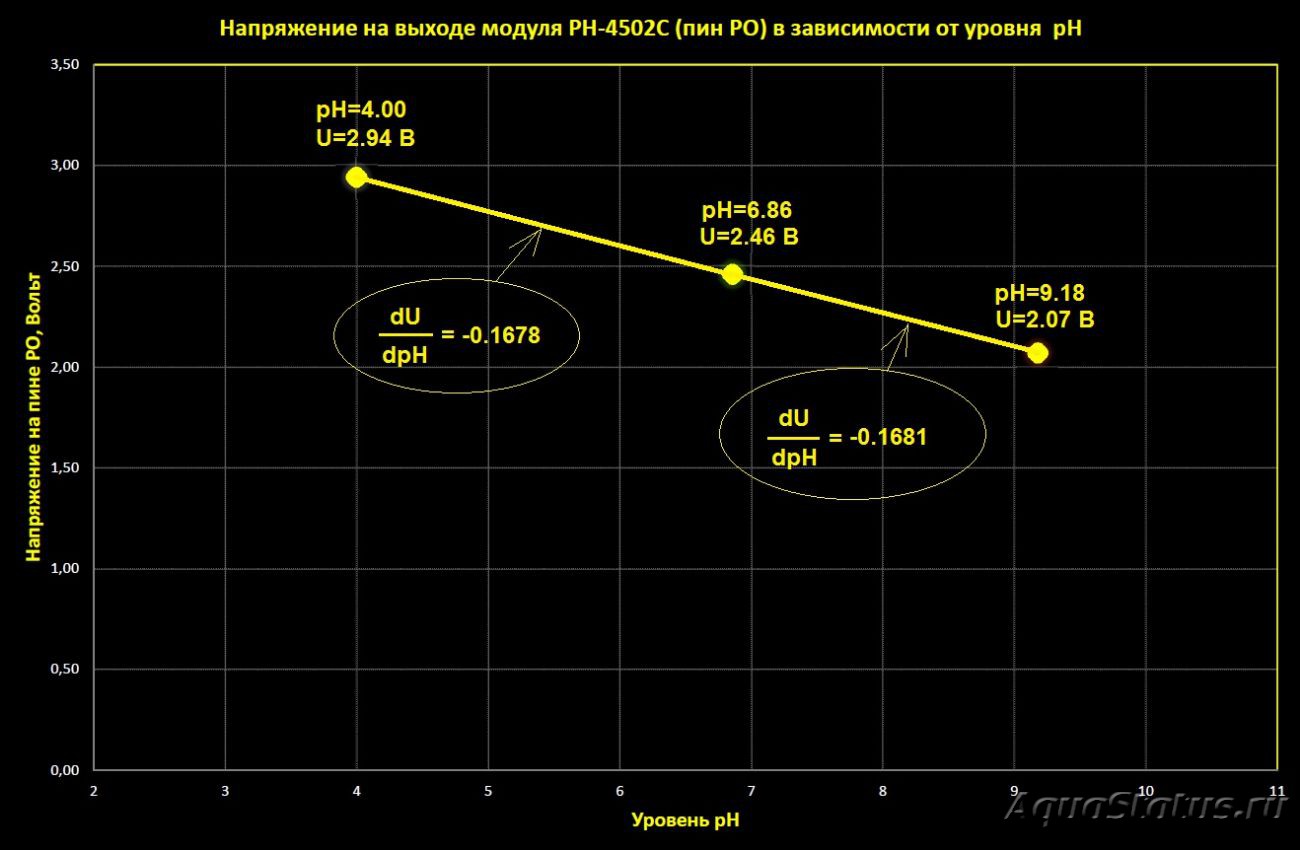

Результат весьма порадовал:

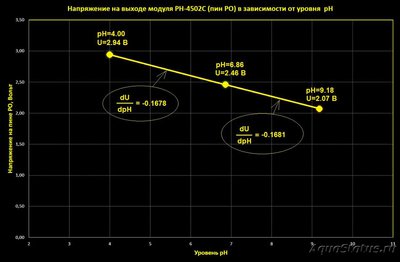

Теперь надо будет время от времени калибровать датчик и смотреть как будет изменяться dU/dpH (арктангенсы углов наклона отрезков характеристики датчика).
Как только они обнулятся, так можно считать, что датчик помер. :nez-nayu:

[serg_42 serg_42 Профессионал]

Тут на новогодние праздники купил Кока-Колы. Ну, чтобы была... :dr_ink:
Вспомнил, что в википедии про неё писали что её pH=3 (плюс/минус 0,3).

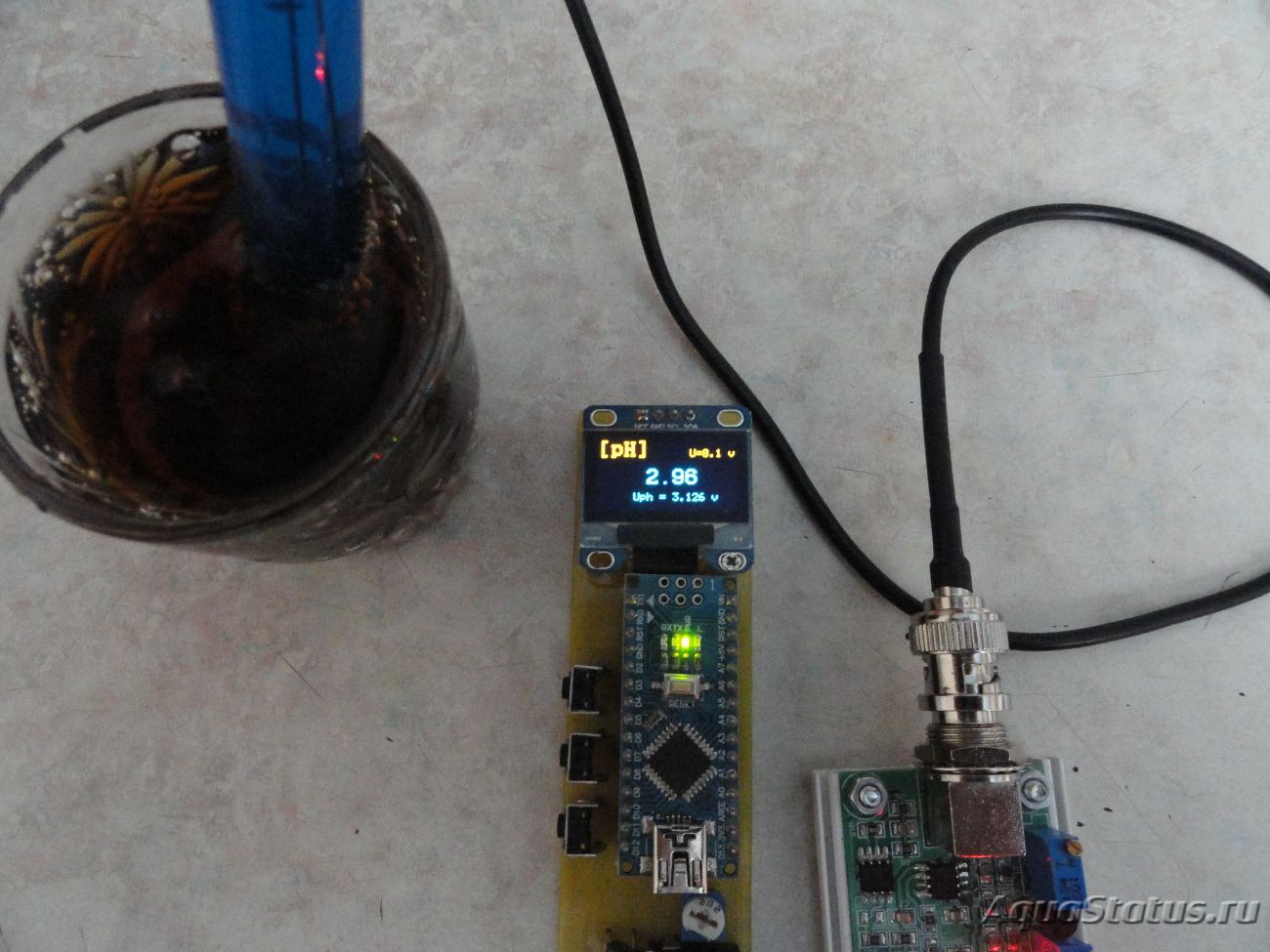

Не поленился, проверил. Блин, действительно так, 2,96:

Ну, думаю, щас углекислый газ улетучится, и пэ-аш сдвинется в сторону нейтрального значения.

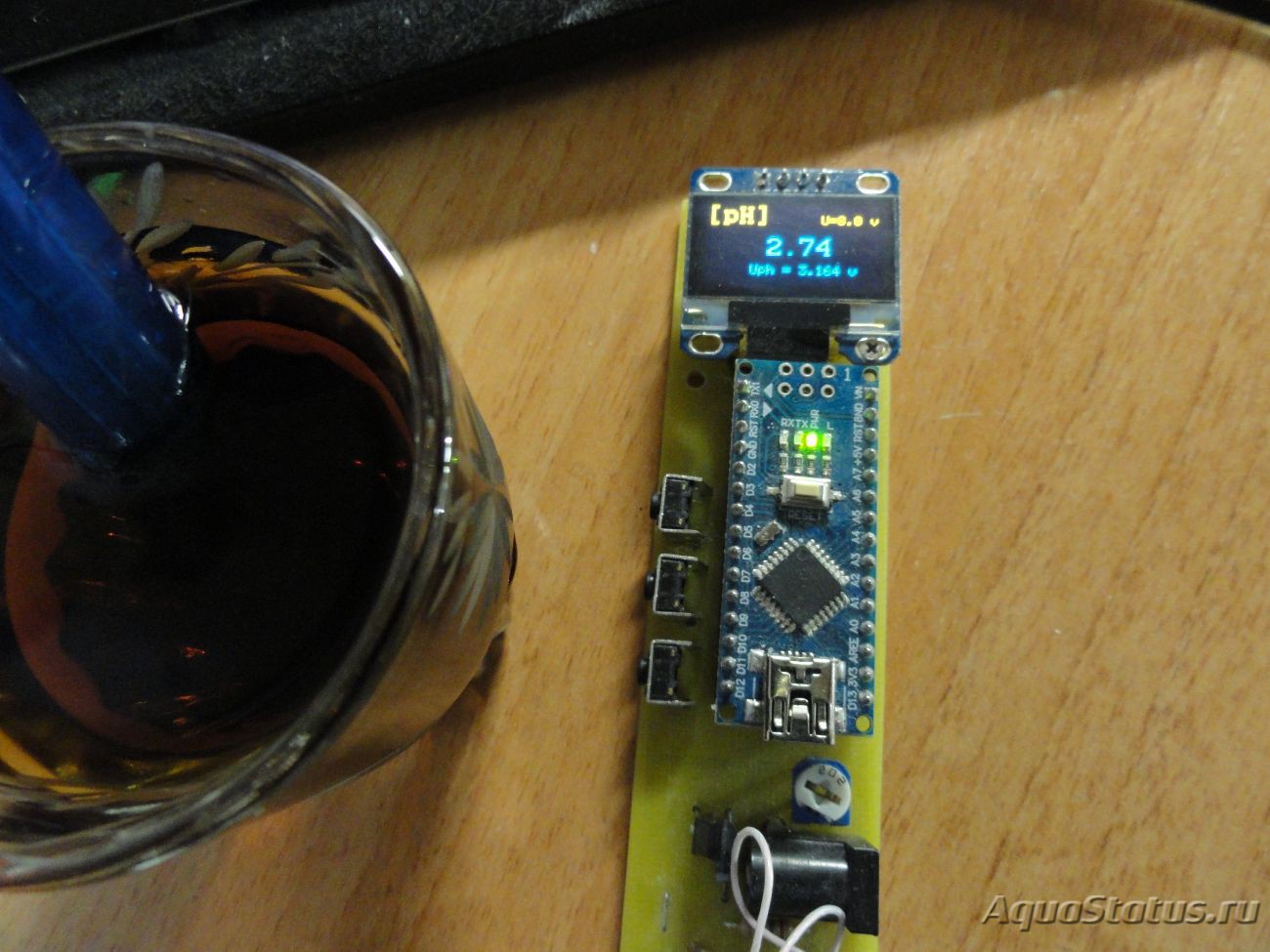

Оставил на сутки отстоятся, снова измерил - 2,74 :sh_ok:

Вывод: Кока-Колу можно реально использовать для калибровки pH-метров :-)

[serg_42 serg_42 Профессионал]

Итак, моему датчику уже больше года.
Всё это время простоял в насыщенном растворе KCl (про это писал тут: Использование датчиков pH из Китая (пост #560518))
Юзал его редко, т.к. ИМХО быстрее померить pH капельными тестами.
Решил проверить, как обстоят дела с его метрологией спустя год.
Для проверки использовал те-же буферные растворы, что и год назад (pH=4.0, pH=6.86, pH=9.18).
Поскольку буферные растворы стояли на свету, в баночках с pH=4.0 и pH=6.86 появилось чуток водорослей, а на поверхности pH=6.86 вкрапления белой плесени или бактерий. :ps_ih:
Буферный раствор pH=9.18 - чистенький, в нём ничего жить не хочет. :-)
Температура 27'С. В прошлом году была примерно такая же.
Измеритель/датчик не перекалибровывал (всё как год назад).
Результаты в таблице:
(pH буфера) ..... (pH измер. сейчас) .... (pH измер. год назад) ..... (изменение pH,%)
4,00 ................ 3,95 (U=2.959 V) ............ 4,00 (U=2.94 V) ................. -1.3 %
6,86 ................ 6,80 (U=2.478 V) ............ 6,86 (U=2.46 V) ................. -0.9 %
9,18 ................ 8,98 (U=2.177 V) ............ 9,18 (U=2.07 V) ................. -2.2 %

Выводы:
1) Спустя год хранения в насыщенном растворе калий-хлор параметры датчика всё ещё очень даже ничего :co_ol:
2) Если после длительного хранения вытащить датчик из раствора калий-хлор и сразу пытаться сделать замер pH обычной воды, то показания крайне неустойчивы и скачут аж на единицы pH. Поэтому датчик желательно "разбудить", поместив его в кислый раствор (в китайский буфер pH=4.0, Кока-Колу и т.п.). После этого он начинает работать устойчиво.
3) Учитывая пункт 2, видимо правильнее хранить датчик в китайском буферном растворе pH=4,0, но набодяжив там насыщенный раствор калий-хлора.

[ll-vladimir-ll ll-vladimir-ll Профессионал]

в китайском буферном растворе pH=4,0, но набодяжив там насыщенный раствор калий-хлора

но тогда это ведь уже не будет раствор калий-хлор?

[serg_42 serg_42 Профессионал]

но тогда это ведь уже не будет раствор калий-хлор?

:-) :-) :-)
Надо будет всё равно попробовать.
ИМХО это будет кисло-солёный китайский буферный раствор.
Закажу на Али ещё несколько наборов/пакетиков pH.

[sunny0s sunny0s Новичок]

Тем более, что канал измерения температуры на "зелёной" плате вообще не работает из-за схемотехнической ошибки изготовителя/разработчика.

Приавильно ли я понимаю, что дело в лишней земле в цепи обратной связи инвертирующего DA3.B? получается, что можно выпаять резистор R8 и температура заработает...
(правда, если я правильно все посчитал, резисторами выставлены странные ограничения по измеряемым температурам, верхняя граница порядка 30 градусов, низковато :)

[ll-vladimir-ll ll-vladimir-ll Профессионал]

получается, что можно выпаять резистор R8 и температура заработает

Скорее его нужно подключить не на землю, а на выход DA2.B, т. е. на 1/2 питания.

[ll-vladimir-ll ll-vladimir-ll Профессионал]

Хотя если не нужно усиливать сигнал с выхода DA3.A, то да, можно и убрать, но тогда и резистор обратной связи надо бы уменьшить или вообще закоротить.

[serg_42 serg_42 Профессионал]

Надо будет всё равно попробовать.
ИМХО это будет кисло-солёный китайский буферный раствор.

Забодяжил.
В 100 мл китайского буферного раствора с pH=4 насыпал 22 грамма KCl.
Хлорид калия растворился хорошо и довольно быстро. В осадок ничего не выпало.
Но pH упал с 4 единиц до 3,6 единиц. Ну и фиг с ним. :-)
Датчик pH всё ещё работает и довольно прилично. Скоро ему будет уже 2 года.
До этого хранился в насыщенном растворе калий-хлор, теперь будет хранится в кисло-солёном китайском буферном растворе.

[serg_42 serg_42 Профессионал]

Датчик pH всё ещё работает и довольно прилично. Скоро ему будет уже 2 года.

Итак, датчику чуть больше чем 2 года.
Всё также хранится в кисло-солёном китайском буферном растворе.
Перекалибровал.

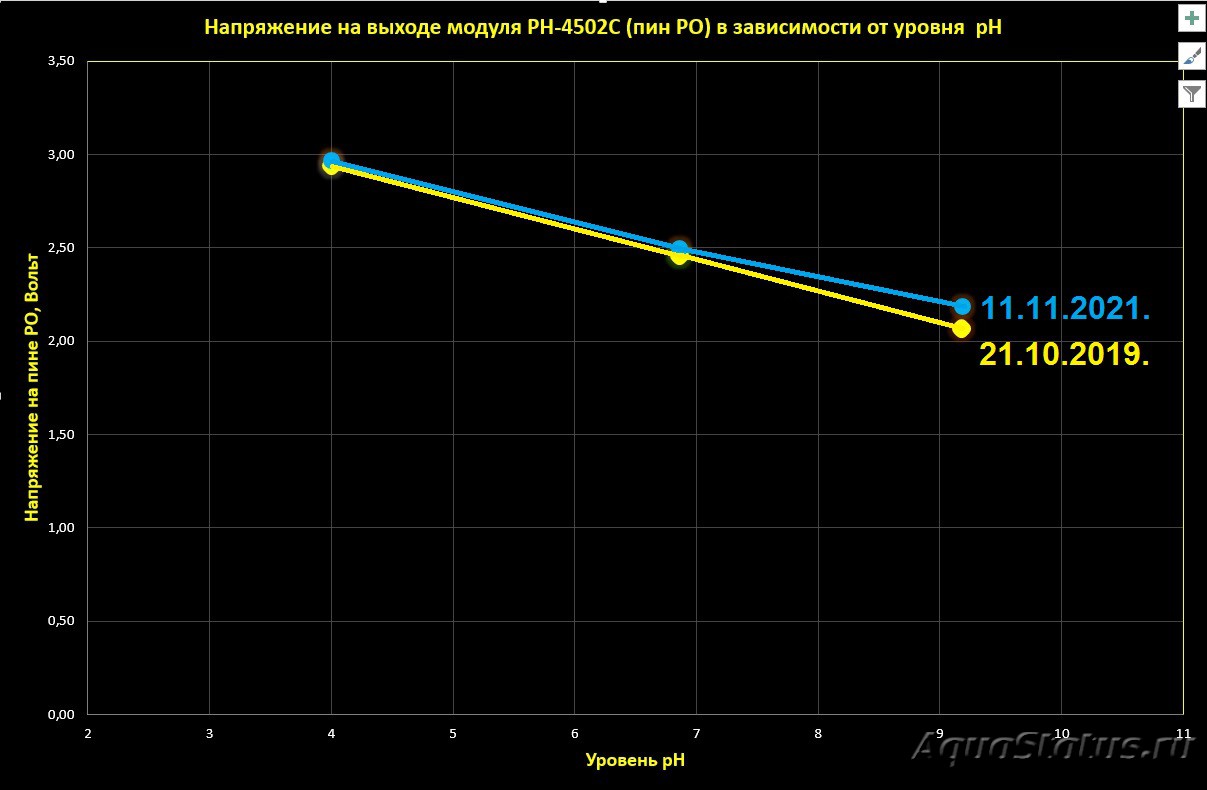

Вот что получилось (желтым цветом - 2019 год, синим - то, что сейчас):

Видно, что чувствительность чуть подзавалилась, но датчик всё ещё юзабельный. :co_ol:

[Eric Eric Свой на форуме]

serg_42, Вы на длительный срок не пробовали оставлять электрод в протоке воды? Например, в разрыв шланга фильтра?
Я хочу попробовать такой вариант, интересно, как ведут себя показания без периодической регенерации кислотой, щелочью и хлоридом калия.
Ещё у меня всё есть для автоматической регулировки газа. Сервопривод на кране тонкой настройки и контроллер, у которого в прошивке реализован ПИД-регулятор.

[serg_42 serg_42 Профессионал]

Вы на длительный срок не пробовали оставлять электрод в протоке воды?

Фитилёк электрода сравнения зарастает водорослями и датчик со временем начинает показывать погоду в Гондурасе.
Датчик - самое важное место в контуре регулирования, чаще всего именно от него зависит надёжность САР, это на своей шкуре прочувствовал любой КИПовец :-):
В сети проскакивала информация, что многие юзеры контроллеров СО2 "ложили" всю живность в аквариуме из-за "косячных" показаний датчика, вовремя не обратив внимание на глубокую "желтизну" дропчекра.
Я решил пойти по другому пути - замкнуть контур регулирования не через pH-датчик, а через счётчик пузырьков, ибо оно так надёжнее: контроллер крутит сервопривод регулятора подачи СО2 по активности счётчика пузырьков, а юзер ориентируясь на дропчекер и(или) таблицу СО2 тупо, в случае необходимости, корректирует уставку на требуемое количество пузырьков в зависимости от времени суток и(или) желаемого результата.
Тут выкладывал своё видео: Подача СО2 в аквариум (пост #581095)

[Eric Eric Свой на форуме]

по активности счётчика пузырьков

Я о такой схеме думал) у Вас оптопара считает пузыри?

[serg_42 serg_42 Профессионал]

у Вас оптопара считает пузыри?

Да, оптопара. На том видео:
- два чёрных - это инфракрасный фотодиоды, следят за наличием пузырька и направлением его движения;
- прозрачный - это инфракрасный светодиод, светит между фотодиодами;
- зелёный - чтобы тупо мониторить исправность канала измерения и контроллера.
Светодиод модулируется частотой порядка 7...10 кГц, дабы исключить засветку сторонними источниками. Бленды ставить не стал (вернее сначала поставил, а потом убрал их за ненадобностью.

[Eric Eric Свой на форуме]

serg_42, видео пока не посмотрел, доберусь домой и гляну.
Про модуляцию здорово придумали :-):
Я планировал из капельницы счетчик сделать, с одной парой свето/фото диодов. А сейчас дома есть 3д принтер, возможности сильно выросли)

[serg_42 serg_42 Профессионал]

с одной парой свето/фото диодов

Один фотодиод хорошо - а два лучше... :-)
В этом я конкретно убедился, когда начал программу отлаживать.
Бог специально выдал всем по два глаза... :nez-nayu:

[Eric Eric Свой на форуме]

Разрабатывал не так давно управляющую электронику для одного коммерческого проекта, совсем не про аквариумы.
Но возможностей контроллера и функционала самой платы с головой хватит для всех моих нужд в аквариуме)

[Eric Eric Свой на форуме]

На том видео:

:co_ol:
