У кого есть ПО на ТС-421- поделитесь ссылкой.

Сильно не искал. Просто чисто для интереса погуглил. :nez-nayu:
Тут для смартфона чего-то лежит (на 2-й странице, качаемо без регистрации): ...
Там же, для компа: ...

[cthutq9221 cthutq9221 Новичок]

Спасибо за содействие. Это есть. Но почему-то в Винде 7 глючит. Устанавливаю необходимые параметры, пытаюсь сохранить, но не сохраняется. Где-то промелькнуло в интернете, когда искал причину, что с Виндой 7 не работает. Хотя продавец пишет , что работает. Может быть прога "сырая"?

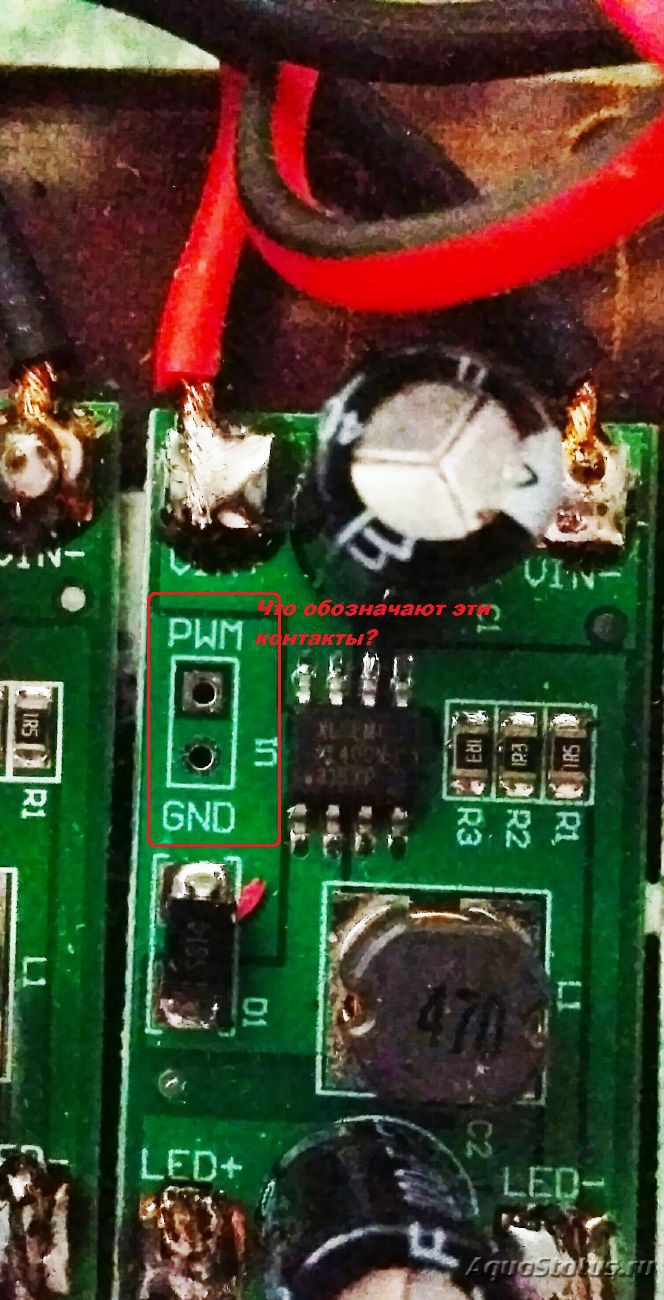

Светильник запитан через драйверы, на каждый канал свой драйвер. Но на драйвере есть обозначения, которые мне не понятны для чего они. Может кто знает, объяснит? Файл прилагаю.

[serg_42 serg_42 Профессионал]

Но на драйвере есть обозначения, которые мне не понятны для чего они

PWM - pulse width modulation - широтно-импульсная модуляция (ШИМ).
Эти дырки - для разъёма, через который должен подаваться сигнал ШИМ-управления яркостью светоиодов. Поскольку к ним нечего не подключено, то драйвер выдаёт на светодиоды максимальный (номинальный) ток.

[serg_42 serg_42 Профессионал]

что с Виндой 7 не работает

А если запускать от имени администратора?

:-):
Юзер — это человек, который иногда наступает на грабли.
Чайник — это человек, который всегда наступает на грабли.
Ламер — это человек, который считает, что не наступает на грабли, но на самом деле наступает на них чаще, чем чайник.
Программист — это человек, который изобретает новые грабли.
Билл Гейтс — некое мифическое существо, покровителей граблей.
МайкроСофт — завод по производству граблей.

[serg_42 serg_42 Профессионал]

Устанавливаю необходимые параметры, пытаюсь сохранить, но не сохраняется.

Щас на Win-7 попробовал - вроде работает.
У меня TC421 нет, как впрочем и TC420, но проект создал и сохранил.
Там, как я понял, важно сделать две вещи:

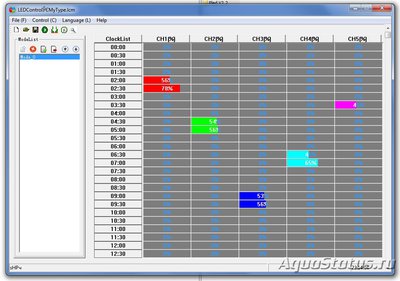

1) Создать новый проект File - NevProject - указываем путь в наш каталог PLED V2.2 и сохраняем там файл проекта (по умолчанию файл MyType.lcm)
2) Создаём там же файл режима (по умолчанию Mode_0.lmf), кликая по иконке <New Mode> на панели ModeList.
Ну и потом, как я понял, созданный проект по USB или по вайфаю перегоняется в контроллер. :nez-nayu:

Ну а для редактирования заходим в оболочку, открываем сохранённый ранее проект и подшаманиваем его, как нам надо.

[cthutq9221 cthutq9221 Новичок]

serg_42, С опозданием, но спасибо!

[cthutq9221 cthutq9221 Новичок]

Прошу подсказать, как можно вставить картинку в сообщение. Что то не нашел - вставить файл. Спасибо.

[cthutq9221 cthutq9221 Новичок]

Спасибо, нашел.

[cthutq9221 cthutq9221 Новичок]

Хотелось бы узнать у более сведущих.
Приобрел драйвера для лед.освещения от ТС- 420.

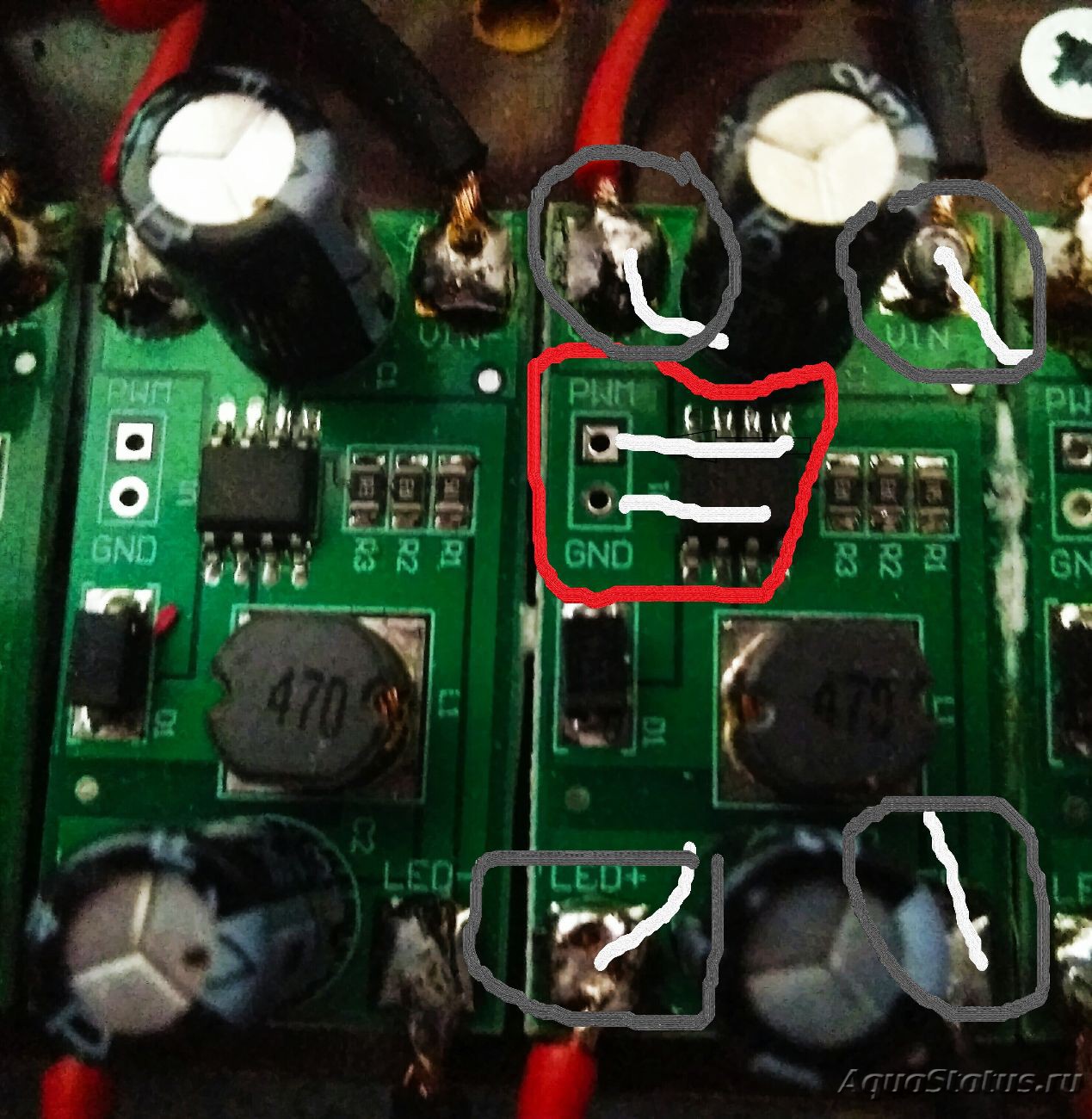

Подключил как обычно + и - вход и соответственно на выход. Но мне интересны два обозначения на драйвере. Они обозначены в красном секторе. Для чего и что к ним подключается от ТС-420? И надо ли?
Кто знает, прошу подсказать.
Спасибо.

[ll-vladimir-ll ll-vladimir-ll Профессионал]

Подключил как обычно + и - вход и соответственно на выход

А что Вы подключили на "+ и - вход", а что на выход? "выход" Вы имеете ввиду "LED"?

[ll-vladimir-ll ll-vladimir-ll Профессионал]

cthutq9221, с большой долей вероятности надо делать так

[Расширение bmp было запрещено, вложение больше недоступно.]

[serg_42 serg_42 Профессионал]

Для чего и что к ним подключается от ТС-420? И надо ли?

Эти модули стабилизируют и ограничивают ток через светодиоды, чтобы они (светодиоды) не сгорели.
В самом ТС-420 такой функции нет, там на выходе тупо ключи, без ограничения и стабилизации тока, если тупо подключить светодиоды напрямую к ТС-420, то они сгорят.
Выше ll-vladimir-ll привёл схему подключения с использованием входов PWM (серые линии), но ИМХО принципиальной разницы (с использованием PWM или без использования PWM) с точки зрения юзера не будет. Экономия/профит может случиться только с точки зрения более удобной разводки и(или) на сечения провода.

[ll-vladimir-ll ll-vladimir-ll Профессионал]

принципиальной разницы (с использованием PWM или без использования PWM) с точки зрения юзера не будет

а как управлять яркостью иначе?

[serg_42 serg_42 Профессионал]

а как управлять яркостью иначе?

Володя, так ТС-420 уже сам по себе "шимит" яркость своими ключами в каждом из каналов.
Просто предполагается, что на этих ключах будут висеть "приблуды", которые должны каким то образом ограничивать токи через LED-ы.
В данном случае, роль "приблуды" выполняет этот драйвер с отключенным внешним ШИМ-управлением.

[ll-vladimir-ll ll-vladimir-ll Профессионал]

Просто предполагается, что на этих ключах будут висеть "приблуды", которые должны каким то образом ограничивать токи через LED-ы.

так нужно ведь не просто ограничивать, а управлять, т.е. менять ток нагрузки в зависимости от скважности, а как это сделать не используя ШИМ вход?

[serg_42 serg_42 Профессионал]

Согласен. Ты прав. :dr_ink:
Действительно, у этих драйверов жизнеутверждающие электролитические конденсаторы по входу питания стоят.

[ll-vladimir-ll ll-vladimir-ll Профессионал]

жизнеутверждающие электролитические конденсаторы по входу питания

ну а как без них? Питать микросхему импульсами было бы неправильно, да и амплитуды этих импульсов может быть недостаточно или слишком много для питания диодов, а так мы можем питать диоды отдельно оптимальным для них напряжением. А вот выходная емкость.... вот ее видимо лучше было бы в данной ситуации заменить на небольшой керамический конденсатор который бы фильтровал рабочую частоту микросхемы драйвера, а так мы имеем по всей видимости просто емкостной фильтр который ШИМ преобразует в постоянное напряжение (ну единственное что с ограничением максимального выходного тока) и соответственно яркость светодиодов будет меняться грубо и в небольшом диапазоне изменения скважности.

[ll-vladimir-ll ll-vladimir-ll Профессионал]

вариант с раздельными блоками питания контроллера и светодиодов

[Расширение bmp было запрещено, вложение больше недоступно.]

[ll-vladimir-ll ll-vladimir-ll Профессионал]

Для чего и что к ним подключается от ТС-420? И надо ли?

обзор этого драйвера, в том числе тестирование ШИМ
...
его схема

[Расширение bmp было запрещено, вложение больше недоступно.]

[cthutq9221 cthutq9221 Новичок]

ll-vladimir-ll, Да, спасибо. Выход + и - на Led.
