Генератор СО2 для подачи углекислого газа в аквариум Ю.В.-TPV - стр. 41

dimetrius09 фев 2013, 22:01

100Stoha В итоге решил сделать клапанную

Ну начнём с того что это "гибридная", сама по себе она не гарантирует стабильную работу, без подбора дроселя или концентрации кислоты не обойтись. 100Stoha, вероятно при сборке вы удачно угадали эти параметры. :dr_ink:

dimetrius10 фев 2013, 00:53

100Stoha Ща заказал на эбее для эксперемента/теста

Там только арматура хорошая (при условии качества), а клапанная схема на растворе - самая стабильная.

100Stoha10 фев 2013, 00:55

Сорри, не совсем понял, что значит на растворе....

dimetrius10 фев 2013, 01:14

Раствор соды. :-):

100Stoha10 фев 2013, 01:20

Так я и использую раствор 60гр. соды на 100 мл.

dimetrius10 фев 2013, 01:58

100Stoha 60гр. соды на 100 мл.

Всё правильно, а в китайских вариантах используется полный раствор соды, без запаса соды в осадке, это слабый запас хода.
Клапанный вариант - я имел в виду с раздельными каналами для газа и кислоты, такая система работает более ровно. В вашем варианте - канал/трубка одна, то-есть система циклична.

mikmuk10 фев 2013, 13:21

dimetrius Всё правильно, а в китайских вариантах используется полный раствор соды, без запаса соды в осадке, это слабый запас хода.

Нет, растворить полностью соду там не удавалось. Так что осадок там есть.
На мой взгляд идеальная штука для ленивых. Единственный минус - размеры 2-х двухлитровых бутылей.

100Stoha10 фев 2013, 13:38

Из китайской системы я хочу взять арматуру и манометр и на основе этих компонентов собрать клапанную систему меньшего объёма.

Добавлено спустя 1 минуту 30 секунд:

dimetrius
100Stoha 60гр. соды на 100 мл.
Всё правильно, а в китайских вариантах используется полный раствор соды, без запаса соды в осадке, это слабый запас хода.
Клапанный вариант - я имел в виду с раздельными каналами для газа и кислоты, такая система работает более ровно. В вашем варианте - канал/трубка одна, то-есть система циклична.

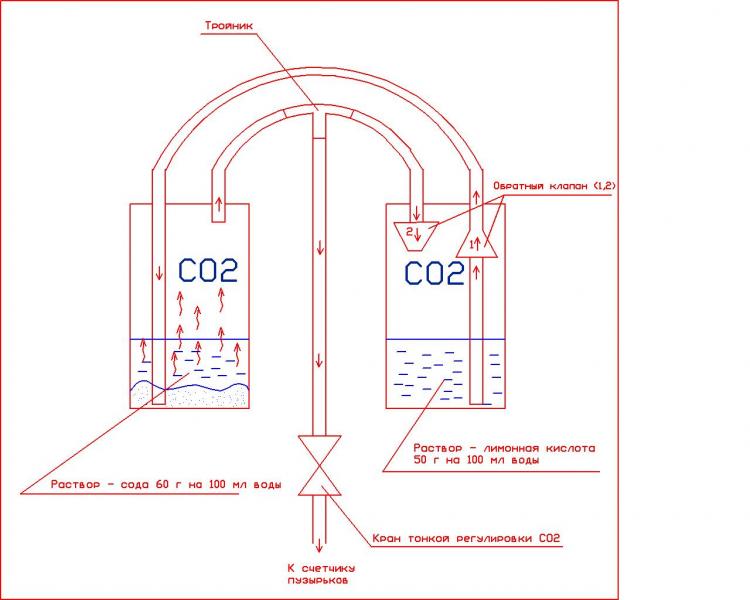

Вот такой вариант Вы имели ввиду? download/file.php?id=14890&mode=view/Model.jpg

mikmuk10 фев 2013, 14:06

100Stoha Из китайской системы я хочу взять арматуру и манометр и на основе этих компонентов собрать клапанную систему меньшего объёма.

Вполне возможно. Арматура там идеальная. Кстати, предохранительный клапан там стоит перед манометром и выглядит как трубка на трубке, где во внутренней трубке проколота дырочка. Срабатывает на 3,5 ат.

100Stoha10 фев 2013, 14:20

mikmuk Кстати, предохранительный клапан там стоит перед манометром и выглядит как трубка на трубке, где во внутренней трубке проколота дырочка. Срабатывает на 3,5 ат.

Да, я ужё это видел. Я мого просмотрел вариантов. На днях закажу вот такую ещё штуку: http://item.taobao.com/item.htm?spm=a23 ... 0162668766
Теже яйца, только выглядет эстетичней. Люблю эстетику знаете ли :-):

mikmuk10 фев 2013, 14:45

100Stoha Да, я ужё это видел. Я мого просмотрел вариантов. На днях закажу вот такую ещё штуку: http://item.taobao.com/item.htm?spm=a23 . 0162668766
Теже яйца, только выглядет эстетичней. Люблю эстетику знаете ли

Да, симпатично сделано.
Но в конечном итоге придете к эстетичному 4 литровому баллону, которого хватает на 6-8 месяцев и зарядка коего стоит 220 рублей. :-)

100Stoha10 фев 2013, 14:52

mikmuk Но в конечном итоге придете к эстетичному 4 литровому баллону, которого хватает на 6-8 месяцев и зарядка коего стоит 220 рублей. :-)

100% с Вами согласен! В очень ближайшем будущем это и планирую! Но руки всё равно "чешутся" по этому буду эксперементировать. По этому я заказал два эл. клапана. Один бутет на балоне, второй на "химозе" в маленьком аквасе (пока там бражка бродит).

evrojox10 фев 2013, 16:17

evrojox И так, система "анти-разгон evrojox" построена :bra_vo:(доля тщеславия мне тоже присуща) :smu:sche_nie: . Время покажет надежность, а я буду отписываться.

Итак прошло две недели с момента запуска моего" автоматизированного монстра". Могу сказать одно- "он живой" (вспомнил реплику из" Франкенштейнa") :ps_ih: ,а если серьезно, то просто отлично работает.Пару раз зафиксировал срабатывание клапана "анти-разгон evrojox", давление осталось стабильным ::yaz-yk: 0.7КГс. P/S Я генератором доволен: дешево, просто, надежно. Спасибо всем кто помог с его постройкой советом или критикой.

Добавлено спустя 23 минуты 33 секунды:

100Stoha Остановился на вот таком варианте кранника/регулятора/счётчика пузырьков

Как краник-регулятор идея отличная, но 3 в 1м не очень. Надежнее когда счетчик отдельно.

mariesense12 фев 2013, 12:05

Товарищи форумчане! Кто какие краны использует?
Я разные перепробовала они все травят... :cry_ing:

Причем травят сильно!

Magnat12 фев 2013, 20:37

Я, сделанный из зажигалки. Не травит. Только при сборке переделанного крана неподвижные детали нужно сажать на суперклей гель, для герметичности.

mariesense13 фев 2013, 10:39

Совсем я криворукая(((
Сделала систему по рецепту студентки и пришла к выводу что в моем исполнении травит везде где только может травить и это при том что абсолютно все уплотнения промазаны супер клеем.
Совсем руки опускаются((
Хочется пойти и купить баллон(

evrojox13 фев 2013, 12:08

Главное не отчаивайтесь, и все у вас получится. Скинте фото, может че посоветуем.

рыбомор14 фев 2013, 09:04

Тут поднимался вопрос о китайских комплектующих. Я заказал с тао-бао краник тонкой регулировки, манометр, ЭМ-клапан. Все сделано довольно неплохо, и главное - работает. Уже пару недель точно. Заточены под соединение с трубкой 6/4 мм, соединения металлические. Трубку лучше толстостенную, та что для аэрации не подойдет, слишком стенка тонкая.
Собрал стационарную систему (по схеме Slavkin'a без клапанов). Ее видео
http://www.youtube.com/watch?v=E5XN_2KIDE8
И небольшое видео запуска клапанной системы, новичкам может быть полезно для получения представления о поведении системы. Собрана не на 0.5 л, а на 0.33 л бутылках: надо было скрыть эту систему за низким наноаквариумом
http://www.youtube.com/watch?v=d1pw-3qkOc4

Magnat15 фев 2013, 20:55

Здравствуйте.
Посмотрел цены на тао-бао на краник тонкой регулировки, манометр, ЭМ-клапан, на Ebay вроде цены поменьше, может не там смотрел. Ссылочку дайте пожалуйста где покупали.

damir_ibragimov18 фев 2013, 10:09

Добрый день!!!! Использую клапанную схему! Падает давление при использовании литровых бутылок (100 г лимонки и 120 соды, воды по 200мл) , пол литровые (50 г лимонки и 60 соды, воды по 100 мл) на всём протяжении работы, держат давление нормально! утечек нет, обратные клапана (tetra) не травят! Помогите пожалуйста найти причину!!!

Ю.В.18 фев 2013, 13:42

Сильно задросселирована подача кислоты в соду. Попробуйте уменьшить. Это, конечно, в том случае, если таки со стороны кислоты нет утечек, в т.ч. и через предохранительный клапан и все в порядке с обратными клапанами.

sega_nnov18 фев 2013, 21:22

всем здрасти! сейчас в тестовом режиме пузыряет клапанный вариант на пол литровых бутылках, как в начале темы. возникло несколько вопросов:
после 4-5 часов работы падает производительность(с 1 пуз. в сек до 1 пуз в 10сек.), увеличивая расход краником тонкой регулировки все возвращается к "(с 1 пуз. в сек до 1 пуз в 10сек.)". утечек нет, давление не уходит, остаются клапана, но реакция не останавливается она просто замедляется. что не так?

Ю.В.18 фев 2013, 21:35

Либо утечка с кислотной стороны, либо плохой клапан на переброску газа с соды на кислоту, либо клапана с разным сопротивлением.

sega_nnov18 фев 2013, 21:56

сам грешу на клапана.. завтра идем за новыми.
не видел по теме, или пропустил а диаметр шлангов сильно принципиален? у меня 6, но идет заужение в крышках палочками от чупачупса. может дросселировать подачу кислоты? или это только на больших объемах актуально?

Ю.В.18 фев 2013, 21:58

На клапанной Ф шланга не сильно принципиален. Раз давление падает, то дросселирование, скорее всего, нужно уменьшать. Если Вы не дросселируете, то возможно, клапан тугой.
