Соединение ЭПРы с лампами и далее до розетки - стр. 2

nosmopel27 окт 2011, 21:28

Kapitan ставишь ее на тот провод который у тебя идет на А+В.

Kapitan В соединяем и вставляем в гнездо для соединенных проводов.

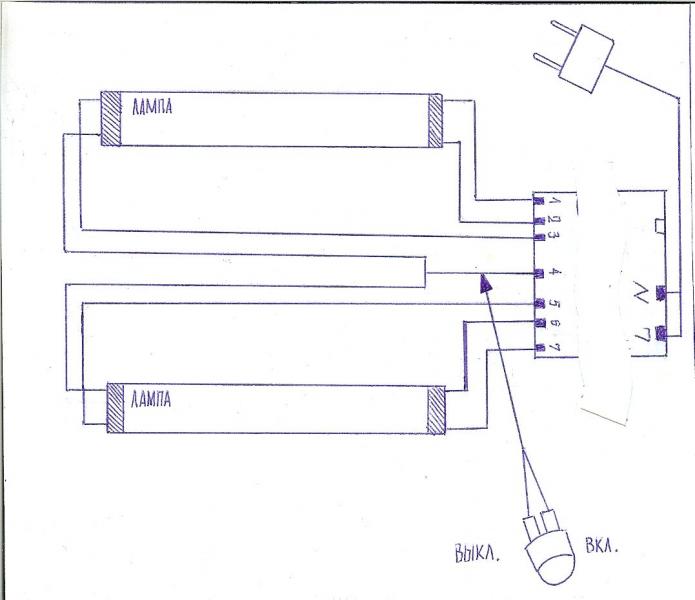

Капитан, правильно ли я понял, что врезаюсь скруткой проводами от выключателя в провод пришедший в последнее свободное гнездо ЭПРы (посередине), которым я соединил до этого, два провода от обеих ламп? Сюда? (см. стрелкой на схеме).
Если да, то вот моя окончательная схема подключения. Вчера всё загорелось :-ok-:

финн27 окт 2011, 21:42

Выключатель надо ставить на сетевые провода. Если выключатель однофазный- то в разрыв одного из проводов. Если двухфазный - лучше в разрыв обоих сетевых проводов. Включение приведённое выше- недопустимо. Если в вашей домашней сети есть заземление то его лучше подключить. Последнее нельзя делать при занулении.

bosmat27 окт 2011, 21:53

Я бы приобрел таймер,и подключил через него.

Kapitan27 окт 2011, 22:07

nosmopel
Kapitan ставишь ее на тот провод который у тебя идет на А+В.

Kapitan В соединяем и вставляем в гнездо для соединенных проводов.
Капитан, правильно ли я понял, что врезаюсь скруткой проводами от выключателя в провод пришедший в последнее свободное гнездо ЭПРы (посередине), которым я соединил до этого, два провода от обеих ламп? Сюда? (см. стрелкой на схеме).
Если да, то вот моя окончательная схема подключения. Вчера всё загорелось :-ok-:

Да я выключатель(если один) поставил бы на него (обе лампы сразу будут включаться)

Добавлено спустя 1 минуту 4 секунды:

nosmopel Вчера всё загорелось :-ok-:

Мои поздравления :co_ol: :dr_ink:

Slavkin28 окт 2011, 05:18

nosmopel то вот моя окончательная схема подключения. Вчера всё загорелось

Не советую так ставить выключатель, согласен с финном. В таком режиме включения ЭПРА долго не протянет.
Ставьте выключатель в разрыв сетевого шнура.

финн28 окт 2011, 10:09

Добавлю,что сдохнет быстро. При этой схеме велика вероятность поражения током при обслуживании аквы тк система постоянно под напряжением. Откажитесь от неё и вы сохраните жизнь и себе и эпра :ne_ne_ne:

Metal28 окт 2011, 10:13

Тоже подписываюсь, выключатель, только на сетевой провод!

Alex Sokolow28 окт 2011, 11:43

Как и говорили в последних постах, таким образом нельзя ставить выключатель ни в коем случае. Разрывать цепь нужно ДО, а не после ЭПРА. Так как такая установка выключателя, чревата поражением электрическим током и это будет не 220 вольт, а до 1,6 Кило Вольт. (И это основная причина, почему так делать нельзя. Более быстрый выход из строя ЭПРА - вторично.)

ЭПРА будет работать постоянно в режиме поджига, при котором он генерирует импульс высокого напряжения. Импульс нужен для пробоя газа, наполняющего колбу.

nosmopel28 окт 2011, 12:08

финн Если выключатель однофазный

На рисунке какой, однофазный или двух? Я так понимаю, двухфазный (две клемы).

По поводу подсоединения только к проводам тока - понял :-): .

А вот по поводу соплей и козы от Sokolow - ну ни фига не понял

Slavkin28 окт 2011, 12:11

nosmopel однофазный или двух? Я так понимаю, двухфазный (две клемы).

Однофазный. У двухфазного 4 клеммы.
