Регулируемый клапан сброса давления - стр. 2

[vpalehin vpalehin]

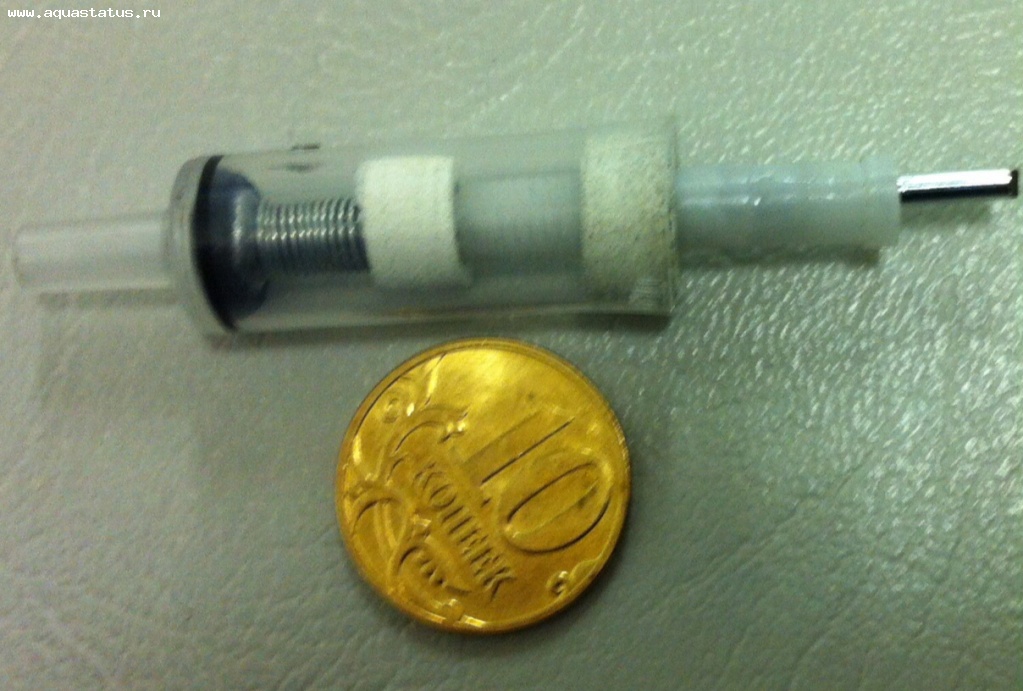

Тоже собрал клапан, размером под свои нужды. Получился чуть больше обратного клапана.

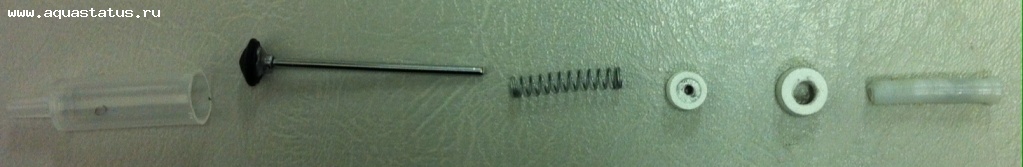

Корпус из 2мл шприца. Поршень из верхней части выдвижной антенны р/у машинки (пульта). Обрезана резиновая часть поршня шприца и приклеена к "наболдажнику" антенны. Пружинка от обычной шариковой ручки. Так как регулирующий "болт " (сделан из куска пластмассовой трубочки(подойдет из под большого чупа чупса)) с нарезанной резьбой по диаметру такой же как и пружина , сделана гайка из пвх (железную гайку нужного диаметра не нашел), и собственно куда вкручивается регулировочный болт так же сделано из пвх.
Пробовал компрессором продувать. Для не большого (до 3 атм) давления вполне подходит. Можно еще поиграться с местом отвода воздуха и самой пружиной. Тогда давление можно увеличить, но для наших нужд этого более чем достаточно.
Конечно желательно ставить пружину помощнее, так как от авторучки после стравливания давления не может толкнуть поршень в нулевое положение, пока давление не упадет чуть меньше единицы (возможно чуть больше, как таковые тесты не проводил). В принципе не страшно, так как резинка поршня в этот момент находится выше выходного отверстия.
Посадочное место вставляется очень туго в шприц, поэтому ничего не герметизировал. Проверял в воде , ничего не травит.

[dimetrius dimetrius]

Если резинку поршня подрезать по кругу (что бы была чуть меньше диаметра шприца) то отрегулировать такой клапан можно на много точнее, и время сработки сократится. :mi_ga_et:

Добавлено спустя 2 минуты 23 секунды:

Посадочное место вставляется очень туго в шприц, поэтому ничего не герметизировал.

А там и нечего герметизировать, только трубку на носике шприца. :-):

[vpalehin vpalehin]

Если резинку поршня подрезать по кругу (что бы была чуть меньше диаметра шприца) то отрегулировать такой клапан можно на много точнее, и время сработки сократится. :mi_ga_et:

Спасибо, учту!
