Контроллер для аквариума TC421 и TC420 - стр. 2
Valodya, а как подключали?.. Как работает?.. Стоит приобретать?..
-
Valodya
Стоит покупать :co_ol:
Но у меня родной БП от Чихироса РГБ сгорел через пару месяцев, затем сгорел другой бушный похожий БП... купил в итоге 100вт БП и все норм.
Проводки от БП на + и - закручиваются на клеммах.
В комплекте с TC420 шел переходник - проводки с разъемом. Т.е. разъем от светильника резать не надо. Аналогично проводки просто вкручиваются в TC420, а в разъем подключается разъем от светильника.
Ну и программка, по которой нет инструкции. В итоге все там не сложно... создается новая программка, задается время и мощность светильника. Все это в меню синхронизируется с устройством.
Можно делать ступенчатое освещение, с перерывом, ну и закаты-рассветы - правда для красок нужен новый Чихирос WRGB (там отдельно каналами диодов управлять можно)
Мне удобен TC420 для ступенчатого освещения и своего графика работы.
К примеру в 7.30 утра у меня включается он на 1-2% слабой подсветки и в комнате светлее просыпаться, и удобрения можно влить.
Затем отключается и только после 10.30 начинает разгонятся, с небольшим падением яркости к 17.00. в это время БП чуток охлаждается. Далее к приходу с работы снова мощная яркость(около 80%) и вечером затухает плавно.
с водорослями (тьфу-тьфу-тьфу) давно проблем не было...
-
Dormidon
Valodya, так.. Если, скажем, имеется БП на 100W для светодиодных лент, и светодиодные модули, например, штук 80 холодных белых, по 10 красных, синих, жёлтых.. У контроллера 5 выходов?.. Получается, можно отдельно программировать каждый выход?.. Поправьте, если не прав.. И ещё.. Читал про светодиоды, там применяются драйвера и прочее.. Я в этом полный ноль.. Разве нельзя просто подключить светодиодные модули к нужным выходом контроллера?.. Или что то ещё нужно?..
-
Valodya
Выходы программируются отдельно, но максимум на выход 4А, так что мощное что-то на один выход не надо цеплять.Dormidon Valodya, так.. Если, скажем, имеется БП на 100W для светодиодных лент, и светодиодные модули, например, штук 80 холодных белых, по 10 красных, синих, жёлтых.. У контроллера 5 выходов?.. Получается, можно отдельно программировать каждый выход?.. Поправьте, если не прав.. И ещё.. Читал про светодиоды, там применяются драйвера и прочее.. Я в этом полный ноль.. Разве нельзя просто подключить светодиодные модули к нужным выходом контроллера?.. Или что то ещё нужно?..
А остальное - я тоже не очень понимаю :-) :dr_ink: там ведь от линейки светодиодов зависит. Вот прожектор просто так не подключить. В общем много там "если" )
-
serg_42
Можно.
Отдельные драйверы для 12-вольтовых модулей и 12-вольтовых ламп не нужны.
Драйверы нужны, чаще всего, для самодельных ламп + когда надо обеспечить максимальный КПД с ограничением тока
Три простых условия для этого контроллера:
1) Подключать согласно схемы. В тырнете куча картинок. Если что не понятно - оно всегда можно спросить.
2) Ток одной пачки параллельно соединённых модулей (одного цвета) не должен превышать 4 Ампера (48 Ватт). Меньше можно, больше - нельзя. Если надо больше (или надо модули другого цвета), то собираем вторую пачку светодиодных модулей и подключаем эту пачку к свободному каналу контроллера. Таким образом, общая (суммарная) мощность света может достигать 5 х 48 = 240 Ватт.
3) Не превышать токи каналов блока питания. В компьютерных БП менять сгоревшие диоды в выпрямителе - ну очень тоскливо.
-
Dormidon
serg_42, в принципе, если не учитывать токи, все понятно.. Но и с токами, благодаря вам, теперь почти все понятно.. Не ясен пункт 3) - не превышать токи каналов БП... - можно подробней, и на пальцах?..)
Посмотрел на ютубе, поверхностно - ничего сложного, и довольно просто выставляются программы света.. Вот интересно, если кулер подцепить к каналу...)) ясно, что температуру а акве он видеть не будет, но, например, включать кулер вместе со светом же должно получиться?..)
Посмотрел на ютубе, поверхностно - ничего сложного, и довольно просто выставляются программы света.. Вот интересно, если кулер подцепить к каналу...)) ясно, что температуру а акве он видеть не будет, но, например, включать кулер вместе со светом же должно получиться?..)
-

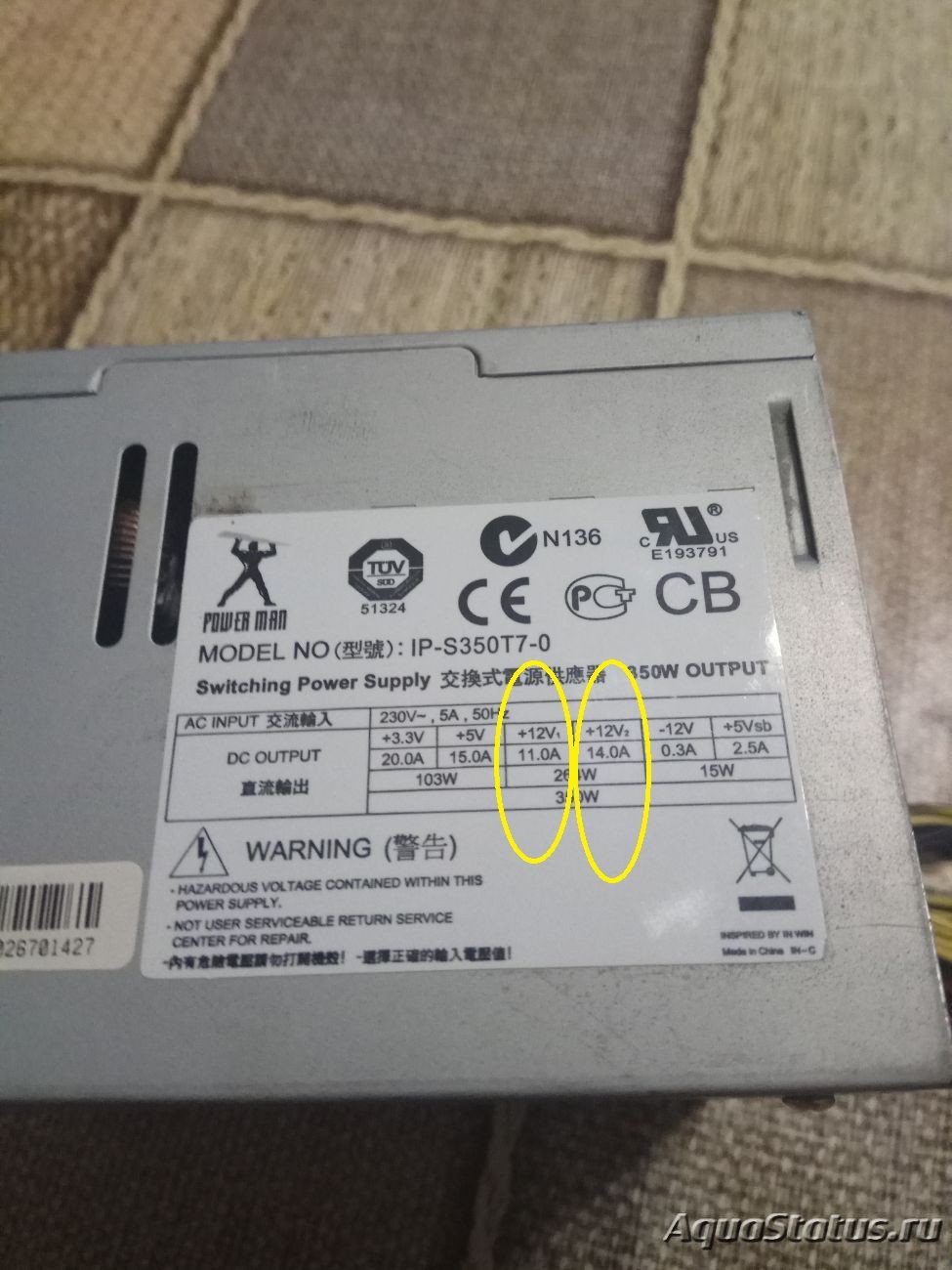

serg_42
12 модулей по 1 Ватту - жрут ток около 1 Ампера (+/-)
Таким образом, на один желтый (или желто-черный провод) провод Вашего блока питания может "вытянуть" примерно 120 таких модулей (это примерно 10 Ампер).
Но оно лучше не рисковать, и ограничиться (чисто гипотетически) 100 модулями. Такого света Вам сейчас боле чем достаточно, и поэтому со вторым каналом компьютерного блока питания пока можно не заморачиваться.
Но допустим (опять же, чисто гипотетически), Вы таки уговорили свою жену поставить вместо её любимого фикуса аквариум на 500 литров.
В этом случае, для такого аквариума, свет нужен на уровне 200 Ватт. Один канал блока питания с таким током не справится ибо:
200 Ватт / 12 Вольт = 16 Ампер.
Поэтому, в этом гипотетическом случае, половину моделей надо подключать к желтому 12-вольтовому проводу блока питания, а вторую половину модулей - к желто/черному проводу. Тогда каждый из каналов компьютерного блока питания будет спокойно тянуть по 8 Ампер.
Да, так можно. И скорость вращения можно менять по программе.
-
Dormidon
serg_42, очень познавательно, доступно и понятно!.. Спасибо огромное!.. Теперь предельно ясно что можно подключить и в каком количестве.. Осталось применить на практике..)
-
Dormidon
Ребят, девчат.. А есть у кого видео с таким контроллером?.. Только ваши записи, ролики с зарубежных и прочих каналов не интересны.. Любопытно, кто как организовал освещение с этим контроллером..
-
cthutq9221
Всем привет. Прошу помощи. Позарился на ледконтролер ТС-421 с в.ф. Заказал на АЛИ, прислали. У меня уже стоит ТС-420, все отлично работает. Так вот, прислали ТС-421, а программное обеспечение не фурычит. Стоит винд 7. Диск не грузится. Общение с продавцом положительного результата не дал. Отправляет на BAIDU. И там с регистрацией проблемы. У кого есть ПО на ТС-421- поделитесь ссылкой. Буду очень благодарен.
